使用eNSP模擬小型組網配置綜合實驗

二層交換機與路由器的連接配置

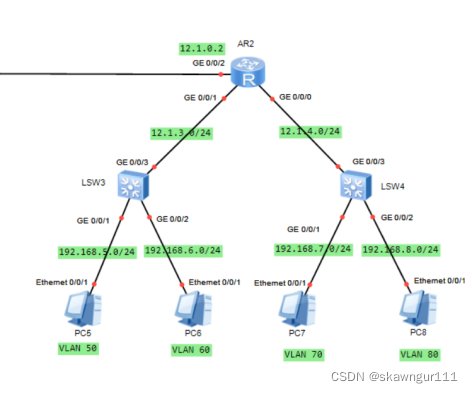

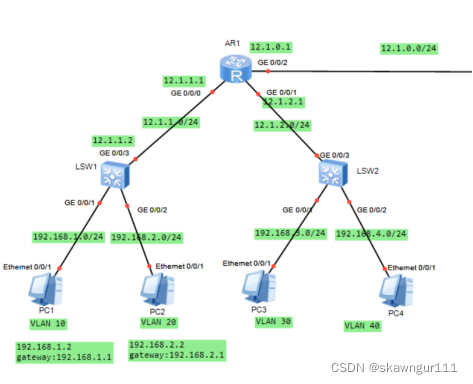

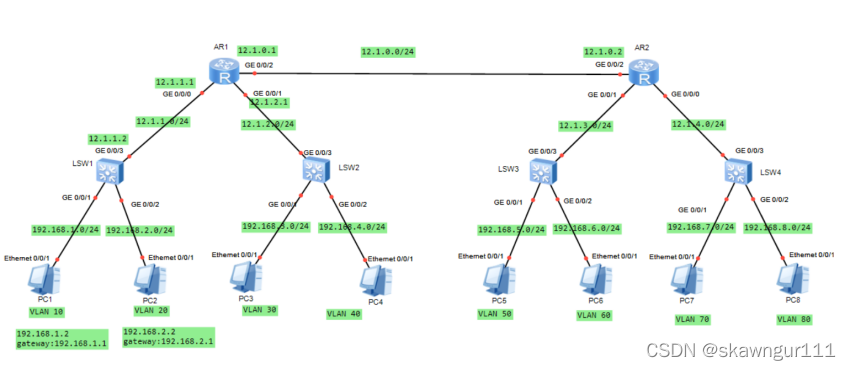

拓撲預覽

在這里插入圖片描述 實驗要求：

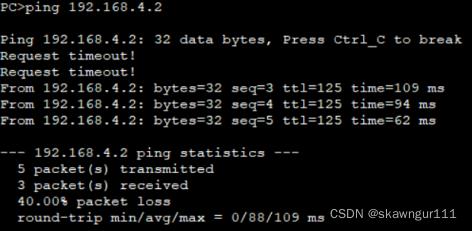

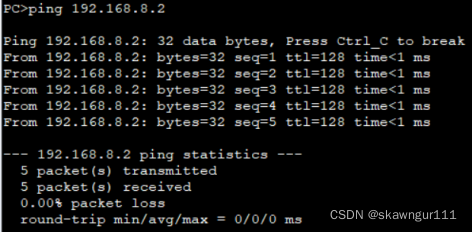

全網通

實驗所用知識

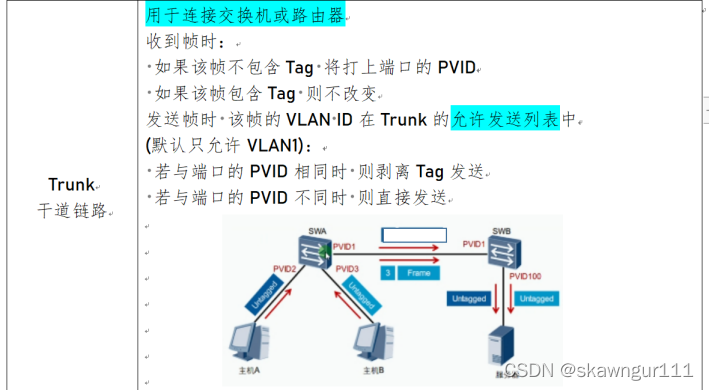

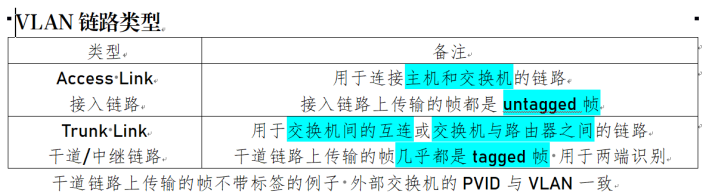

VLAN有兩種鏈路型別
分別為Access和Trunk
在這里插入圖片描述

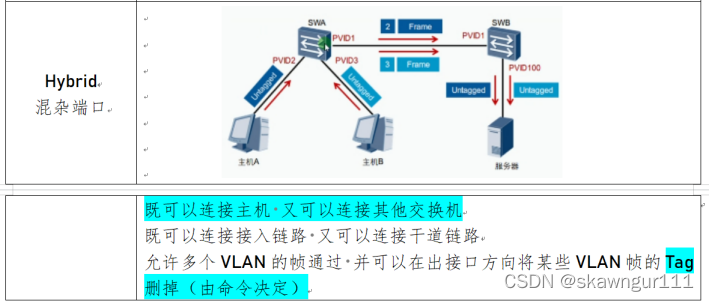

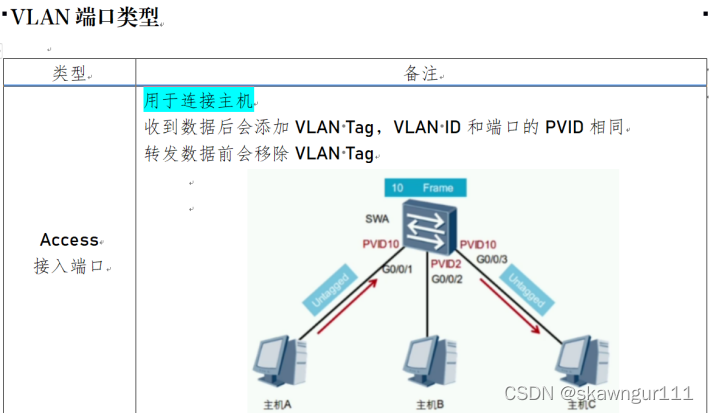

VLAN有三種埠型別
分別為Access Trunk Hybrid
在這里插入圖片描述
實驗常用命令
1 Access

port linke-type access
port default vlan 10

這里的VLAN只允許寫一個

2 Trunk

port linke-type trunk
port trunk allow-pass vlan 10 20 30

這里的VLAN可以寫多個

3 Hybrid

port hybrid tagged/untagged vlan 10
port hybrid pvid vlan 10

這里的VLAN只允許寫一個也就是一次只允許給一個VLAN加標簽

4 單臂路由

interface GigabitEthernet 0/0/1.1
dot1q termination vid 1
ip address 192.168.2.254 24
arp broadcast enable

單臂路由在路由器上配置在僅有一條鏈路的前提下
創建虛擬子介面實作VLAN的配置
dot1q 即 802.1Q
IEEE 802.1q：又稱dot1q（dot是點，意為點1q）
是VLAN的正式標準對Ethernet幀格式進行修改
在源地址和型別欄位中插入了4位元組的802.1q Tag
每臺支持802.1q協議的交換機發送的資料幀都會包含VLAN ID
以指明資料幀屬于哪一個VLAN

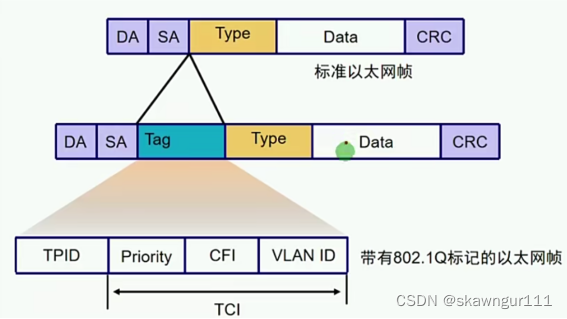

以下為802.1Q的幀結構
在這里插入圖片描述即在標準以太網幀的Source Address和Type（源地址和型別）欄位中間
增加Tag欄位其中最主要的就是VLAN ID

為區別不同的VLAN 在源MAC和型別Type間插入了Tag欄位 -4Byte
Tag欄位中 VLAN ID為12bits 正好可以表示2^12=4096個VLAN

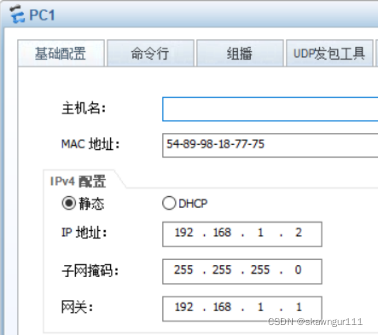

一、網段劃分與主機配置

在這里插入圖片描述
每臺主機分別在一個VALN內
VLAN 10對應主機IP地址為192.168.1.2 網關為192.168.1.1
以此類推

二、二層交換機的配置

配置
1 OSPF
2 交換機埠模式與主機相連-Access 與路由器相連-Trunk
3 Vlanif埠這里其實嚴格意義上說不是純二層交換機而是用了三層的概念
所配置的Vlanif即為網關

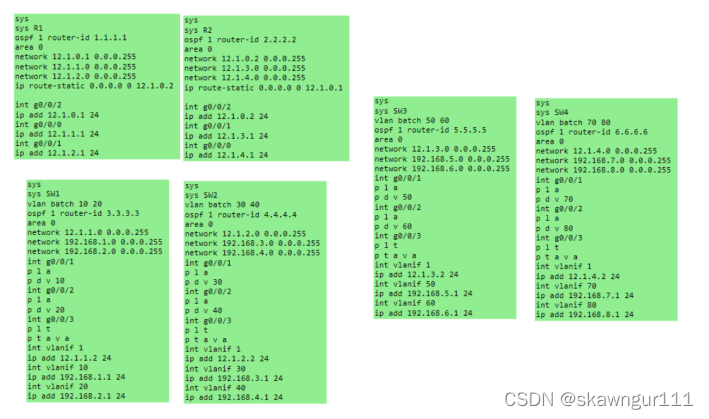

在SW1中鍵入以下命令：

sys
sys SW1
vlan batch 10 20
ospf 1 router-id 3.3.3.3
area 0
network 12.1.1.0 0.0.0.255
network 192.168.1.0 0.0.0.255
network 192.168.2.0 0.0.0.255
int g0/0/1
port link-type access
port default vlan 10
int g0/0/2
port link-type access
port default vlan 20
int g0/0/3
port link-type trunk
port trunk allow-pass vlan all
int vlanif 1
ip add 12.1.1.2 24
int vlanif 10
ip add 192.168.1.1 24
int vlanif 20
ip add 192.168.2.1 24

在SW2中鍵入以下命令：

sys
sys SW2
vlan batch 30 40
ospf 1 router-id 4.4.4.4
area 0
network 12.1.2.0 0.0.0.255
network 192.168.3.0 0.0.0.255
network 192.168.4.0 0.0.0.255
int g0/0/1
port link-type access
port default vlan 30
int g0/0/2
port link-type access
port default vlan 40
int g0/0/3
port link-type trunk
port trunk allow-pass vlan all
int vlanif 1
ip add 12.1.2.2 24
int vlanif 30
ip add 192.168.3.1 24
int vlanif 40
ip add 192.168.4.1 24

在SW3中鍵入以下命令：

sys
sys SW3
vlan batch 50 60
ospf 1 router-id 5.5.5.5
area 0
network 12.1.3.0 0.0.0.255
network 192.168.5.0 0.0.0.255
network 192.168.6.0 0.0.0.255
int g0/0/1
port link-type access
port default vlan 50
int g0/0/2
port link-type access
port default vlan 60
int g0/0/3
port link-type trunk
port trunk allow-pass vlan all
int vlanif 1
ip add 12.1.3.2 24
int vlanif 50
ip add 192.168.5.1 24
int vlanif 60
ip add 192.168.6.1 24

在SW4中鍵入以下命令：

sys
sys SW4
vlan batch 70 80
ospf 1 router-id 6.6.6.6
area 0
network 12.1.4.0 0.0.0.255
network 192.168.7.0 0.0.0.255
network 192.168.8.0 0.0.0.255
int g0/0/1
port link-type access
port default vlan 70
int g0/0/2
port link-type access
port default vlan 80
int g0/0/3
port link-type trunk
port trunk allow-pass vlan all
int vlanif 1
ip add 12.1.4.2 24
int vlanif 70
ip add 192.168.7.1 24
int vlanif 80
ip add 192.168.8.1 24

三、路由器的配置

配置
1 OSPF
2 預設路由的發布使得兩個部分可以相互通信
在R1中鍵入以下命令：

sys
sys R1
ospf 1 router-id 1.1.1.1
area 0
network 12.1.0.1 0.0.0.255
network 12.1.1.0 0.0.0.255
network 12.1.2.0 0.0.0.255
ip route-static 0.0.0.0 0 12.1.0.2
int g0/0/2
ip add 12.1.0.1 24
int g0/0/0
ip add 12.1.1.1 24
int g0/0/1
ip add 12.1.2.1 24

在R2中鍵入以下命令：

sys
sys R2
ospf 1 router-id 2.2.2.2
area 0
network 12.1.0.2 0.0.0.255
network 12.1.3.0 0.0.0.255
network 12.1.4.0 0.0.0.255
ip route-static 0.0.0.0 0 12.1.0.1
int g0/0/2
ip add 12.1.0.2 24
int g0/0/1
ip add 12.1.3.1 24
int g0/0/0
ip add 12.1.4.1 24
