應用場景：
污水廠自控系統PLC直接通過TCP與環保數采儀通訊，決議HJ121協議報文，獲取實時值，
本次實驗采用S71214CCPU 博圖TIA16.1采用SCL撰寫，每個連一個數采儀會占用CPU1個連接資源，CPU作為TCP服務端，也就是從動端，數采儀主動連接CPU上傳報文，CPU根據報文格式決議（PLC處理字串占用較多的資源比較累），

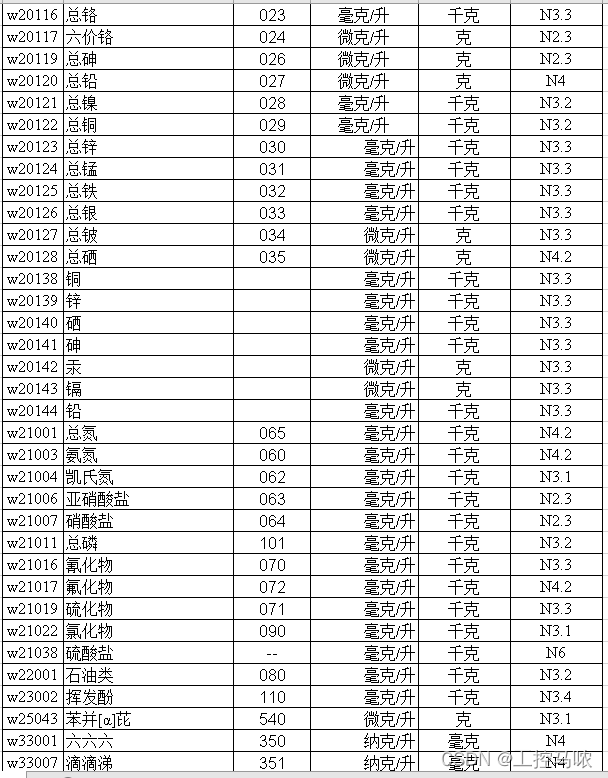

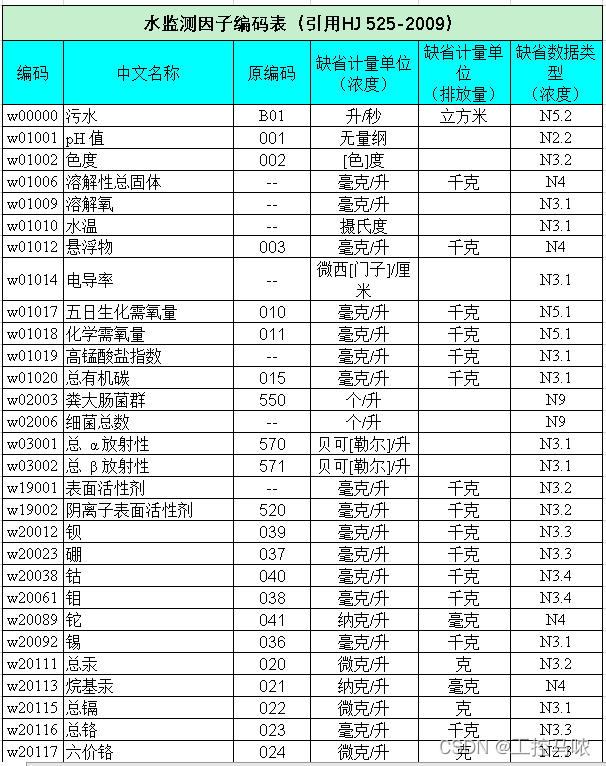

決議塊采用FB塊寫，內部封裝了TCP連接的接收程式，只要外部塊建立TCP連接后，將連接ID寫入即可接收該連接ID的TCP資料，另外需要設定污染物因子與數采儀采集的污染物因子相對應，預設值了12個污染物因子，以字串格式填寫，空字符表示不使用，污染物因子參考檔案“”HJ212-2017_檔案“，
檔案下載鏈接見文章末尾；

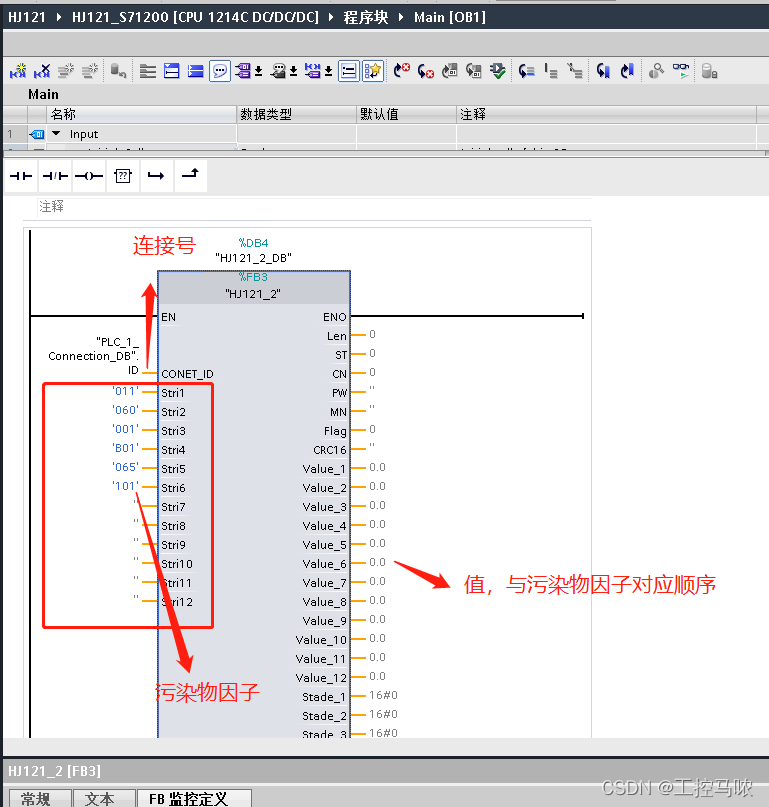

使用方法：

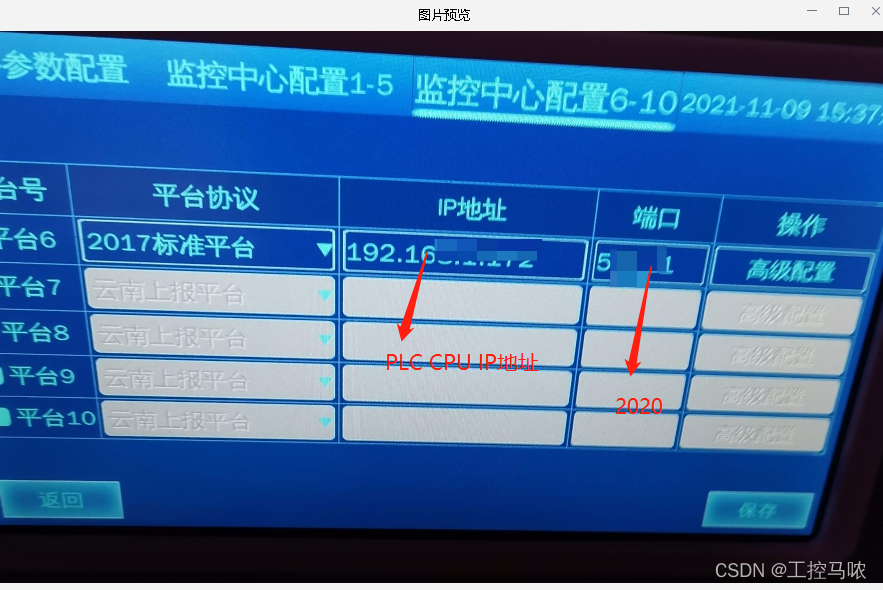

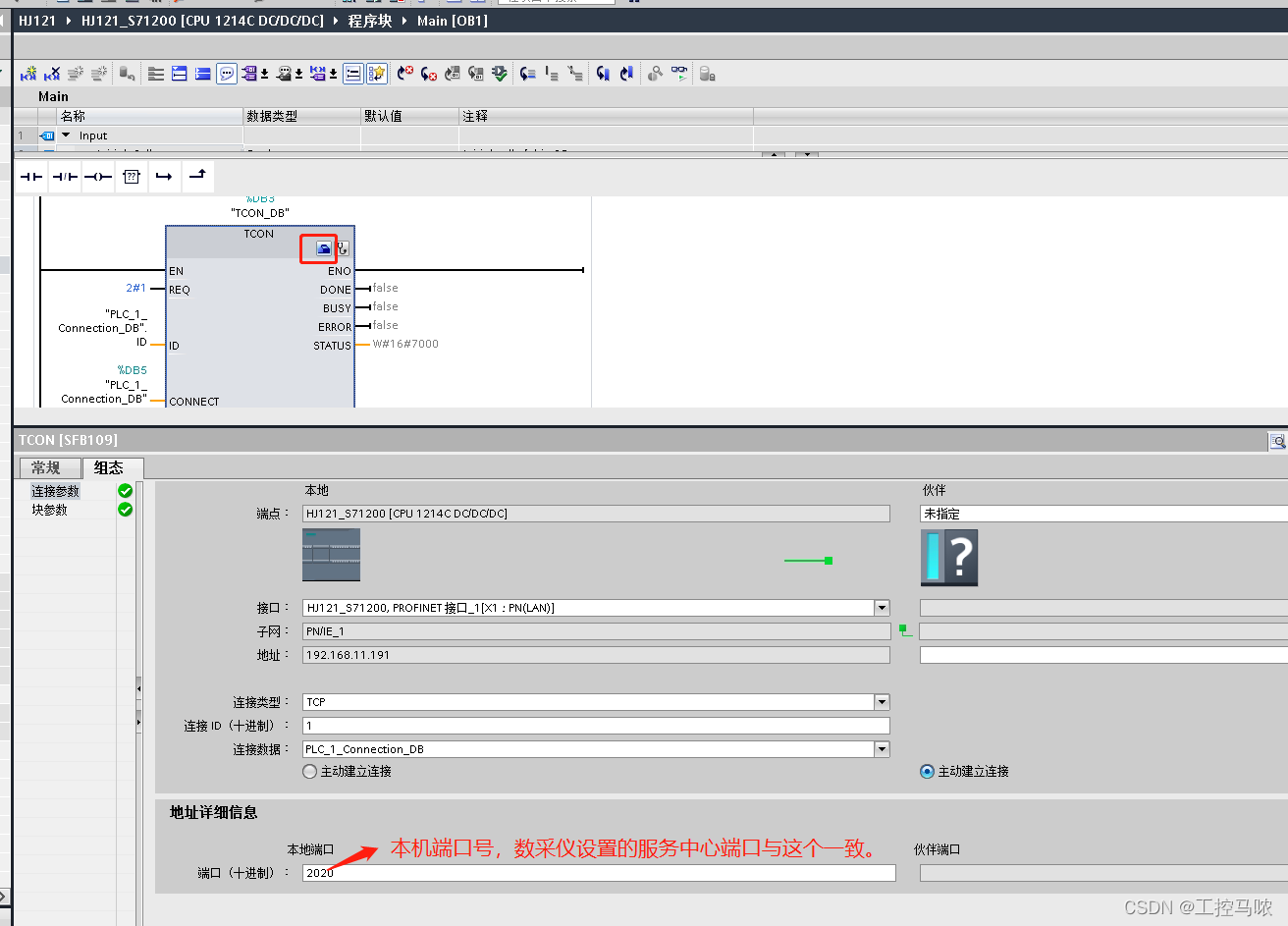

數采儀設定的服務中心IP和埠號分別是CPU IP地址以及TCP連接埠，如下圖，
我這沒數采儀真機所以模擬，
模擬測驗：

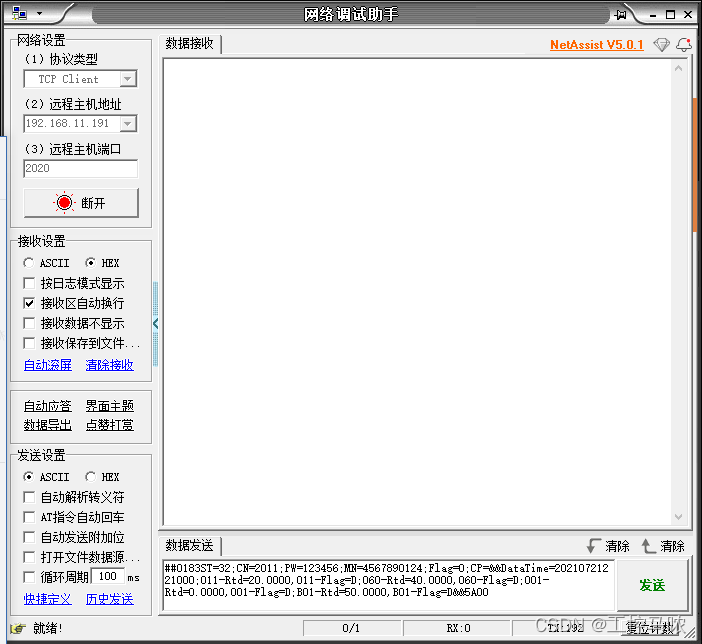

用TCP客戶端軟體模擬數采儀連接PLC發送報文，看看決議情況，

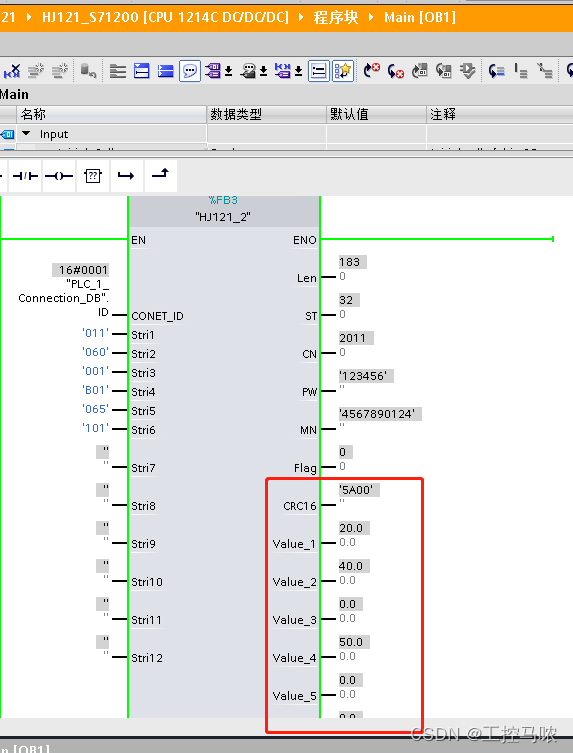

在線監控程式：
歡迎下載測驗學習交流，
下載鏈接：
鏈接：https://pan.baidu.com/s/1ef0KTlRUZYTnuwrkaRUKaQ
提取碼：izpv
