1實驗目的

1. 為各個3級介面配置IP地址；
2. 要求R1配置靜態路由表；
3. 要求R2、R4配置默認路由表；
4. 要求R3、RR采用靜態、浮動、默認路由表等靈活配置；
5. 實作拓補圖范圍內各機器全網互通，
6. 實作PC0能通過Telnet遠程管理所有網路設備，

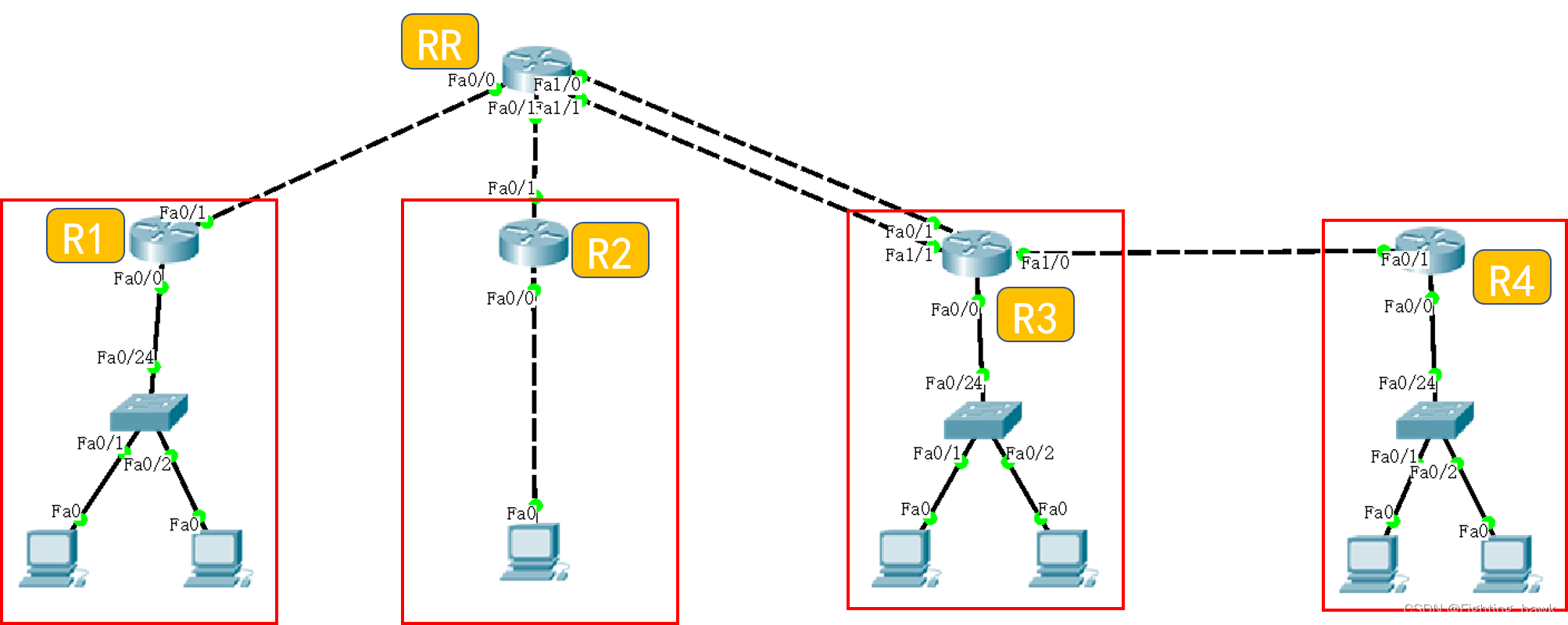

2實驗拓補圖及儀器型別

1.設備型號：拓補圖中交換機采用2960型號，路由器采用2811型號，

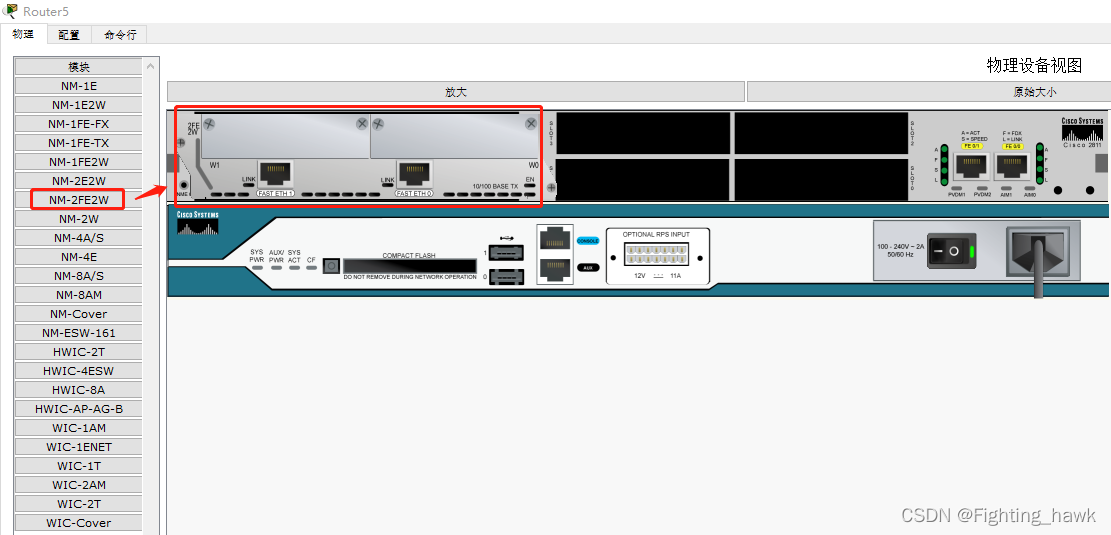

2.考慮到2811型號路由器僅有兩個介面，需要增加2FE2W模塊，（需要先將路由器關機后才能增加模塊）

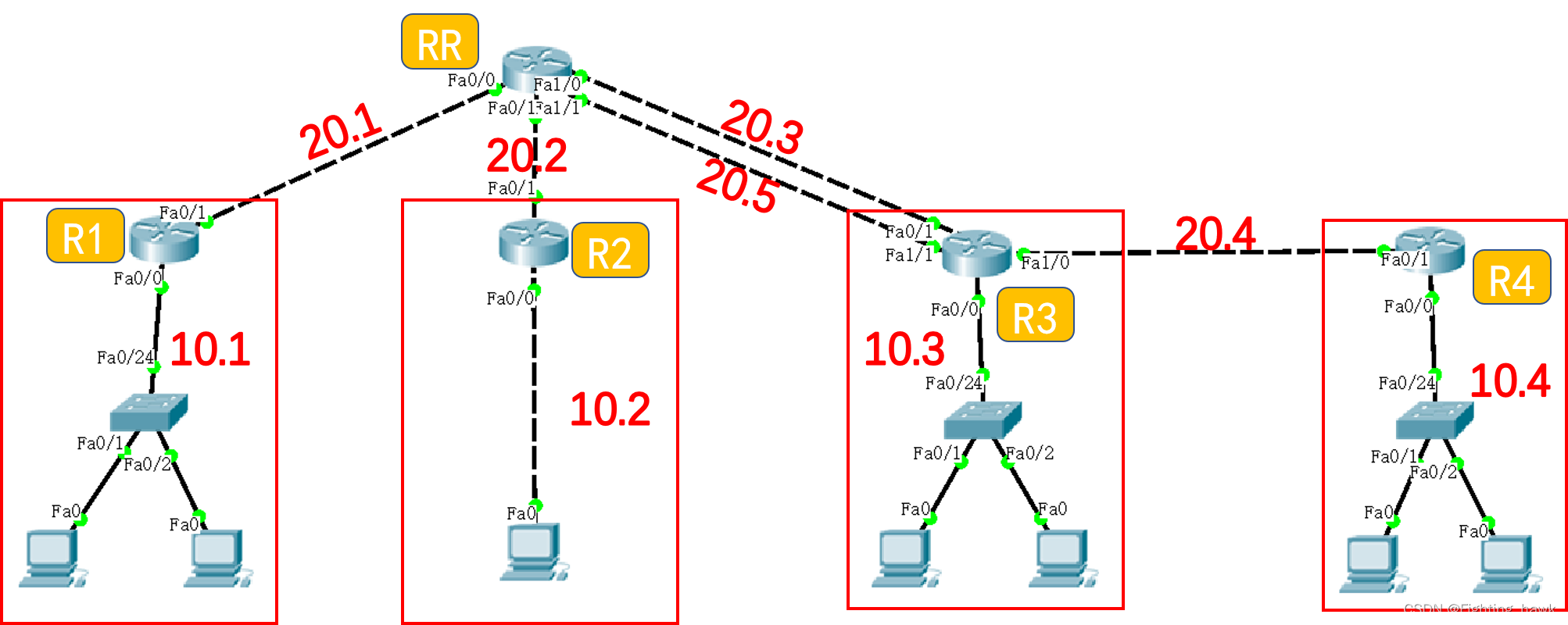

3網段規劃

為避免后續配置埠出現錯亂，需要先對網段進行簡單規劃，

4配置IP

配置IP其實是對每個3級介面配置，PC端有一塊網卡，有一個3級介面；交換機內置一個3級介面；路由器每個介面均是3級介面，

4.1配置原則

1. 對于PC設備，IP地址從主機號1開始起記，
2. 對于網關，采用254主機號；對于交換機，采用253主機號，
3. 對于兩個路由器相接，下一級主機號為1，上一級主機號為2，

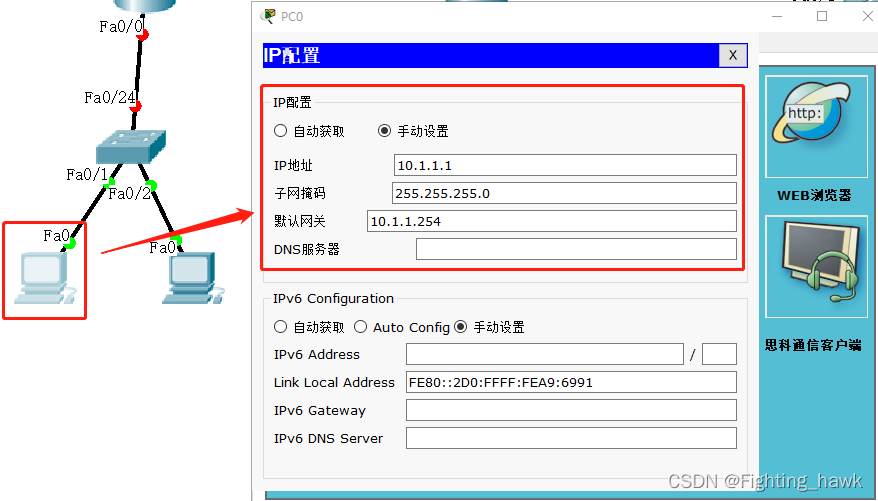

4.2PC端IP配置

選中設備→進入桌面→配置IP→；類比配置以下資訊，

4.3交換機IP配置

為交換機配置IP地址相當于向其虛擬PC配置IP地址，參考《構建簡單局域網并實作遠程管理路由器與交換機》，

en							#進入特權模式
conf t						#進入全域配置模式
ho 重命名					#為交換機重命名
ip default-gateway 網關		#設定網關
do show ip int b			#查看介面串列
int vlan 1					#進入虛擬介面配置模式
no shut						#開啟介面
ip add IP 子網掩碼			#配置IP及子網掩碼
do show run					#顯示running-config檔案資訊
do write					#保存配置

4.4路由器IP配置

為每個介面配置IP資訊，

en							#進入特權模式
conf t						#進入全域配置模式
ho 重命名					#為路由器重命名
do show ip int b			#查看介面串列
int f0/0					#進入需要配置的第一個埠
no shut						#開啟介面
ip add IP 子網掩碼			#配置IP及子網掩碼
exit
//回圈上述步驟配置所有介面
do show run					#顯示running-config檔案資訊
do write					#保存配置

5配置路由表

5.1為R1配置靜態路由表

1.先查詢路由器路由表，

en
show ip route			#查看路由表，可發現直連路由已自動生成

2.已自動形成10.1.1.0與20.1.1.0兩個網段的直連路由表，仍需補充10.2.1.0、10.3.1.0、10.4.1.0、20.2.1.0、20.3.1.0、20.4.1.0、20.5.1.0等網段，這些網段均連接在其f0/1介面上，下一跳IP地址為20.1.1.2，即跳到最上方的路由器，

en
conf t
ip route 10.2.1.0 255.255.255.0 20.1.1.2
ip route 10.3.1.0 255.255.255.0 20.1.1.2
ip route 10.4.1.0 255.255.255.0 20.1.1.2
ip route 20.2.1.0 255.255.255.0 20.1.1.2
ip route 20.3.1.0 255.255.255.0 20.1.1.2
ip route 20.4.1.0 255.255.255.0 20.1.1.2
ip route 20.5.1.0 255.255.255.0 20.1.1.2

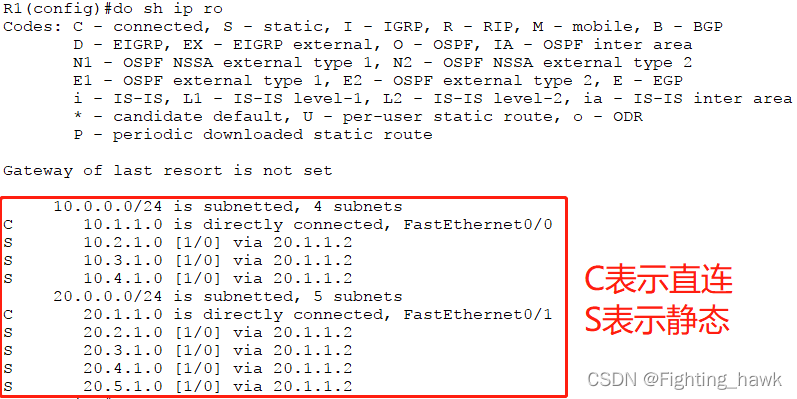

do show ip route
do write

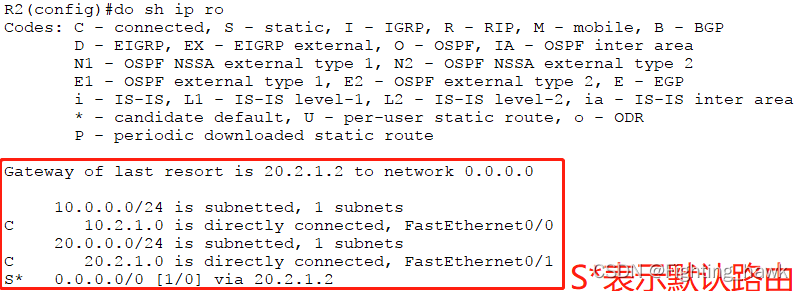

5.2為R2、R4配置默認路由表

對于邊緣路由器，如圖中的R1、R2、R4，設定默認路由器更加便捷，設定以R2為例，除了10.2.1.0網段是跳到10.2.1.1外，其余網段均是跳到20.2.1.2，

en
conf t
ip route 0.0.0.0 0.0.0.0 20.2.1.2
do show ip route
do write

5.3為R3靈活配置

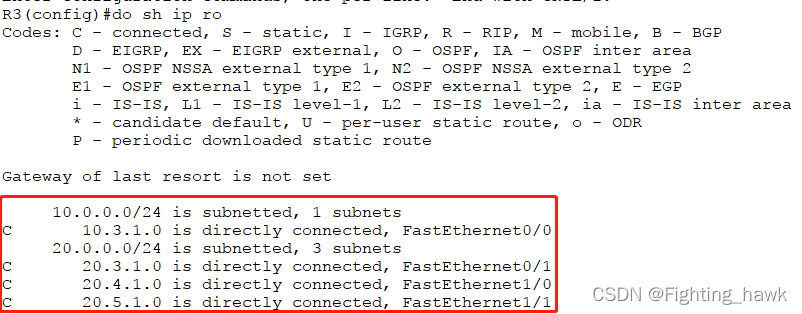

1.先查詢R3路由表配置情況，發現已有4個網段以直連路由形式記錄在路由表中，

2.仍有5個網段需要手動配置，按下一跳IP可以分類為
- 跳到20.4.1.1的網段有：10.4.1.0，優先采用靜態路由配置，
- 跳到20.3.1.2的網段有：10.1.1.0、10.2.1.0、20.1.1.0、20.2.1.0，采用默認路由配置
- 跳到20.5.1.2的網段有：10.1.1.0、10.2.1.0、20.1.1.0、20.2.1.0，采用浮動路由配置

en
conf t
ip route 10.4.1.0 255.255.255.0 20.4.1.1
ip route 0.0.0.0 0.0.0.0 20.3.1.2
ip route 0.0.0.0 0.0.0.0 20.5.1.2 2			#設定浮動路由，優先級低于20.3.1.2
do show ip route
do write

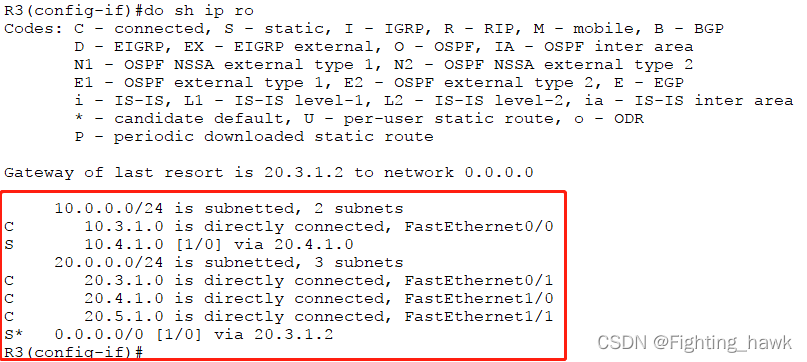

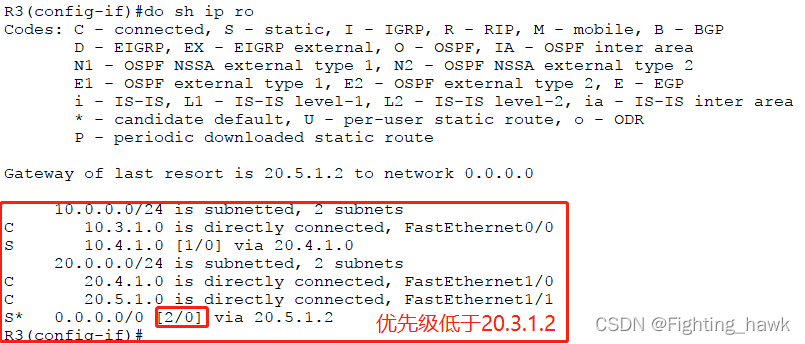

3.在上圖中查看不到20.5.1.2，是因為其優先級低于20.3.1.2，需要將20.3.1.2介面斷開模擬網線中斷情形，才會啟用20.5.1.2，

5.4為RR靈活配置

1.先查詢RR路由表配置情況，發現已有4個網段以直連路由形式記錄在路由表中，

2.仍有5個網段需要手動配置，按下一跳IP可以分類為
- 跳到20.1.1.1的網段有：10.1.1.0，優先采用靜態路由配置，
- 跳到20.2.1.1的網段有：10.2.1.0，優先采用靜態路由配置，
- 跳到20.3.1.1的網段有：10.3.1.0、10.4.1.0、20.4.1.0，采用默認路由配置
- 跳到20.5.1.1的網段有：10.3.1.0、10.4.1.0、20.4.1.0，采用浮動路由配置

en
conf t
ip route 10.1.1.0 255.255.255.0 20.1.1.1
ip route 10.2.1.0 255.255.255.0 20.2.1.1
ip route 0.0.0.0 0.0.0.0 20.3.1.1
ip route 0.0.0.0 0.0.0.0 20.5.1.1 2			#設定浮動路由，優先級低于20.3.1.2
do show ip route
do write

6以PC0ping通全網，

1. 在ping 10.2.1.1時出現錯誤，檢查發現該靶機網關填錯，
2. 在ping 10.4.1.1和10.4.1.2時出現錯誤，檢查后發現R3的路由表中，10.4.1.0網段的下一跳IP地址為20.4.1.0，應該是20.4.1.1，

7為交換機與路由器開放Telnet遠程管理

7.1交換機開放遠程管理

en
conf t								#進入全域配置模式
enable password 654321				#配置特權密碼（采用遠程控制時，如果沒有設定特權密碼則無法訪問）
username libai password libai		#設定賬戶密碼
line vty 0 3						#進入虛擬終端配置模式，
login local 						#采用本地賬號資料庫賬號進行登錄

7.2路由器開放遠程管理

en
conf t								#進入全域配置模式
enable password 654321				#配置特權密碼（采用遠程控制時，如果沒有設定特權密碼則無法訪問）
username libai password libai		#設定賬戶密碼
line vty 0 3						#進入虛擬終端配置模式，
login local 						#采用本地賬號資料庫賬號進行登錄

8利用PC0遠程管理所有網路設備

所有設備已成功遠程管理，

9總結

1. 復習多種設備間網線的選擇；
2. 復習各種設備IP的配置方式；
3. 掌握構建初步網路的方法；
4. ☆數量掌握交換機與路由器的相關命令☆；
5. 理解交換機與路由器的作業原理；
6. 理解TCP/IP協議堆疊，
