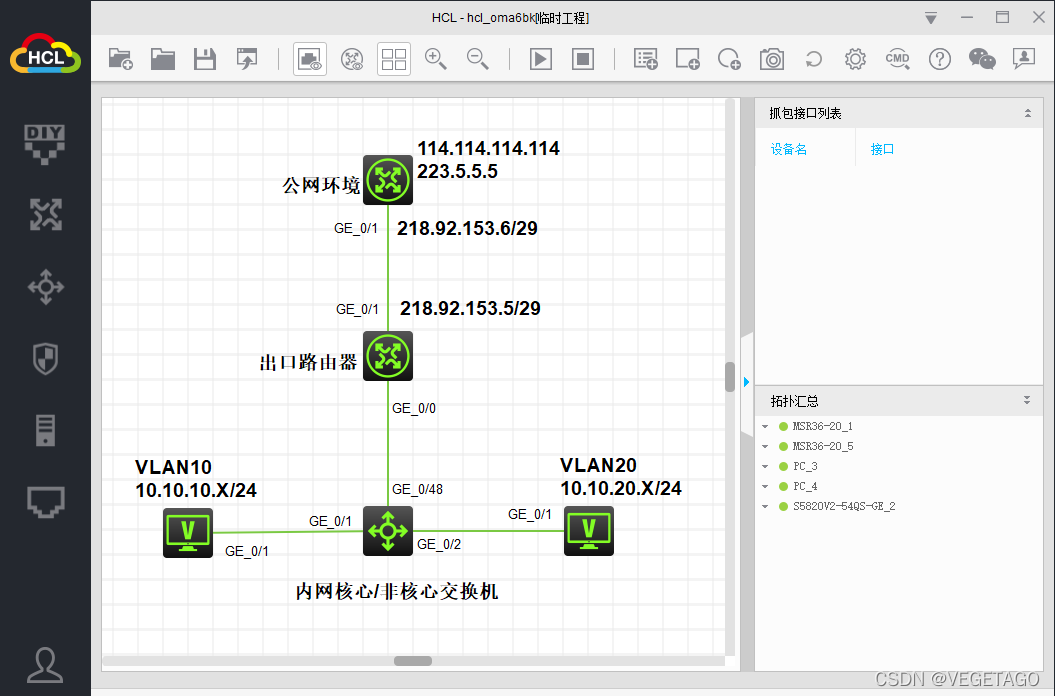

按照慣例，先上拓撲：
簡介：
這是一個非常典型的小型局域網的主體架構，適用于小型企業，內網設備量一般不大（＜500臺終端）的環境，內網只需要一臺路由器（或防火墻、AC等具備Nat功能的其他設備）連接到ISP提供的設備上（光貓）配置好ISP提供的IP地址，后再將路由器配置成內網網關，路由器通過nat功能將內網網段映射到出口IP地址，則內網設備即可訪問公網，

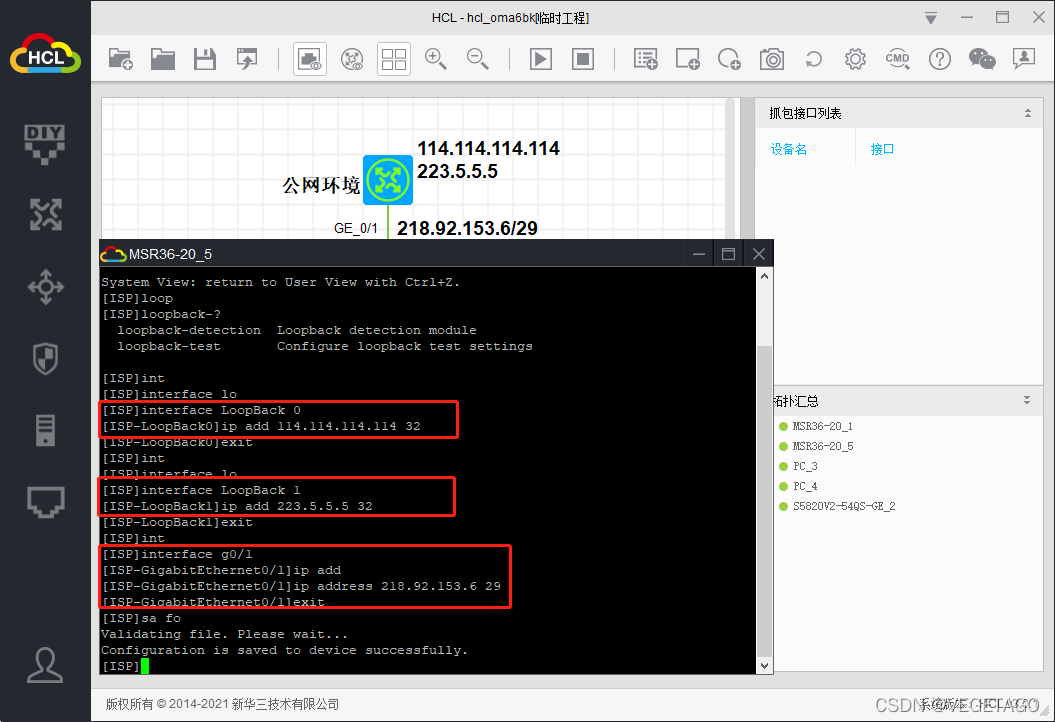

1、配置ISP設備（模擬公網的設備）
配置loopback 0、1兩個口作為模擬公網的兩個常用的dns地址，g0/1作為ISP提供給用戶的網關地址，

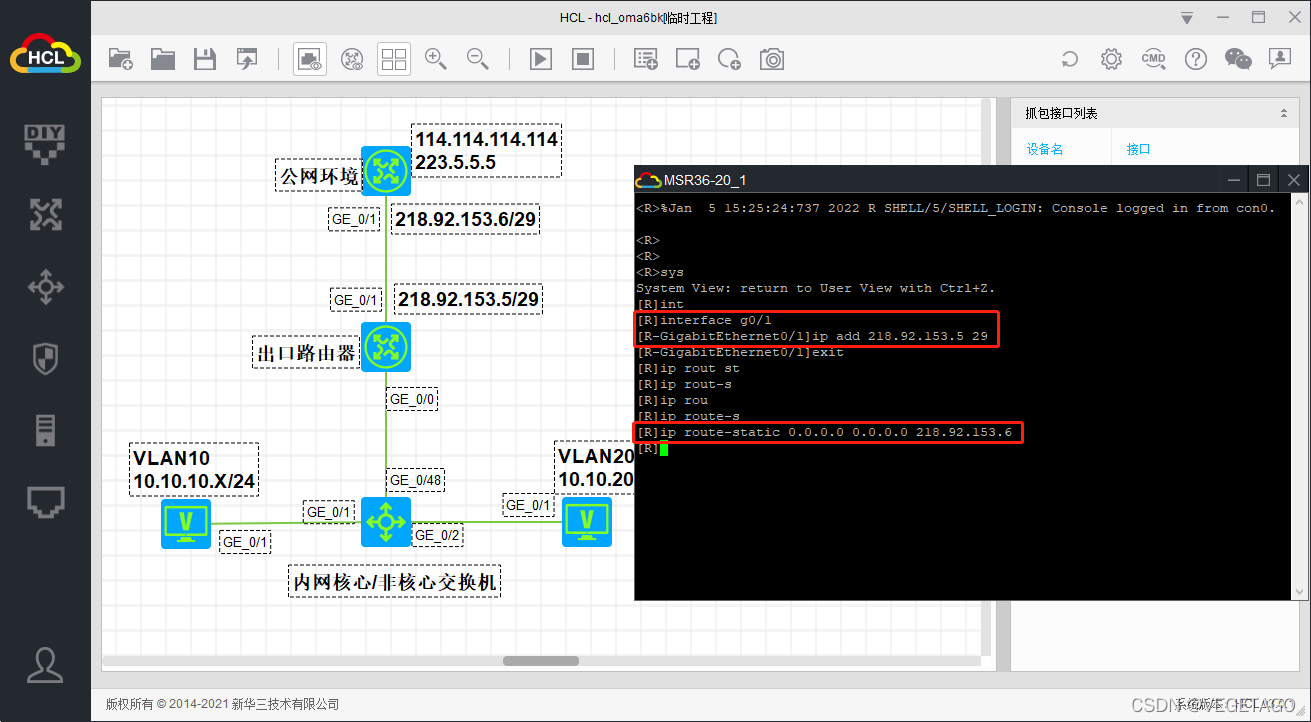

2、配置出口路由器
（ 配置好與ISP相連的介面IP（公網IP）并配置好去往公網的默認路由，）

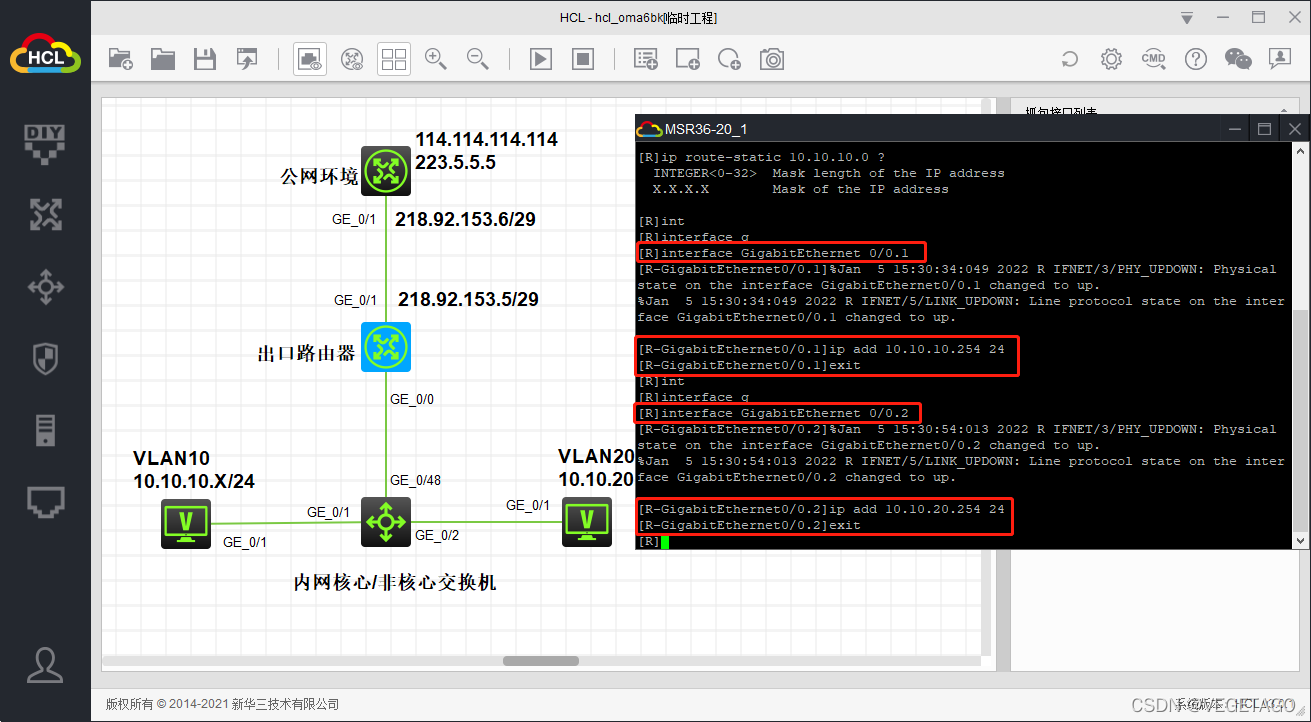

2.1、配置好與下方核心交換機G1/0/48口相連的G0/0口的子介面（G0/0.1、G0/0.2)的IP地址，作為核心路由器兩個vlan的網關地址，

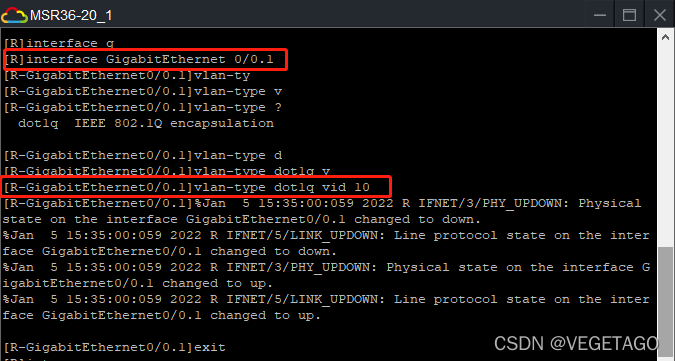

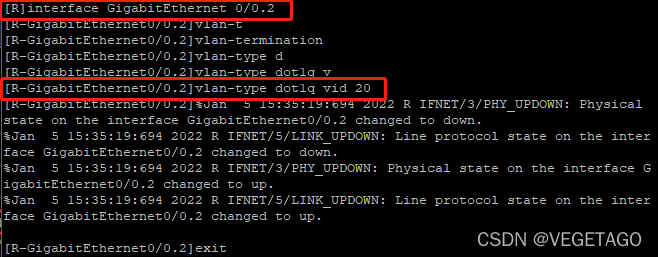

2.2、為兩個子介面打上vlan標簽，
2.3、在路由器上創建兩個DHCP地址池，網關配置成兩個子介面的地址，作為內網兩個網段的DHCP服務器，
3、配置核心交換機

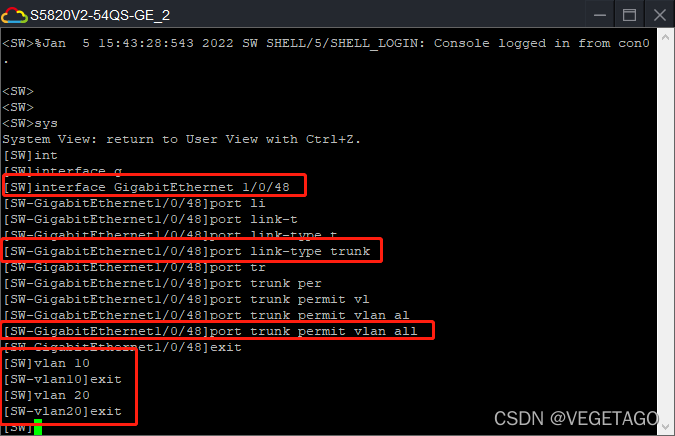

（配置與路由器連接的g1/0/48口為trunk口，放行所有vlan，并創建vlan10、vlan20）
將g1/0/1、g1/0/2分別劃進vlan10和vlan20，

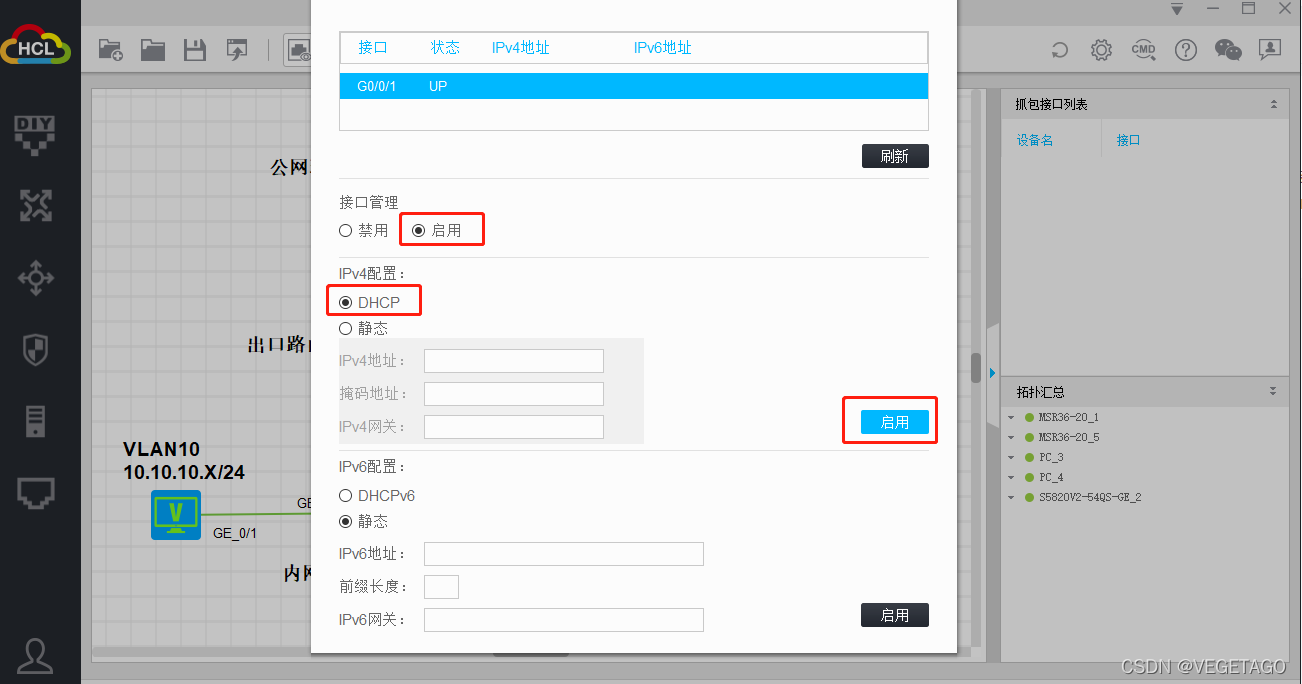

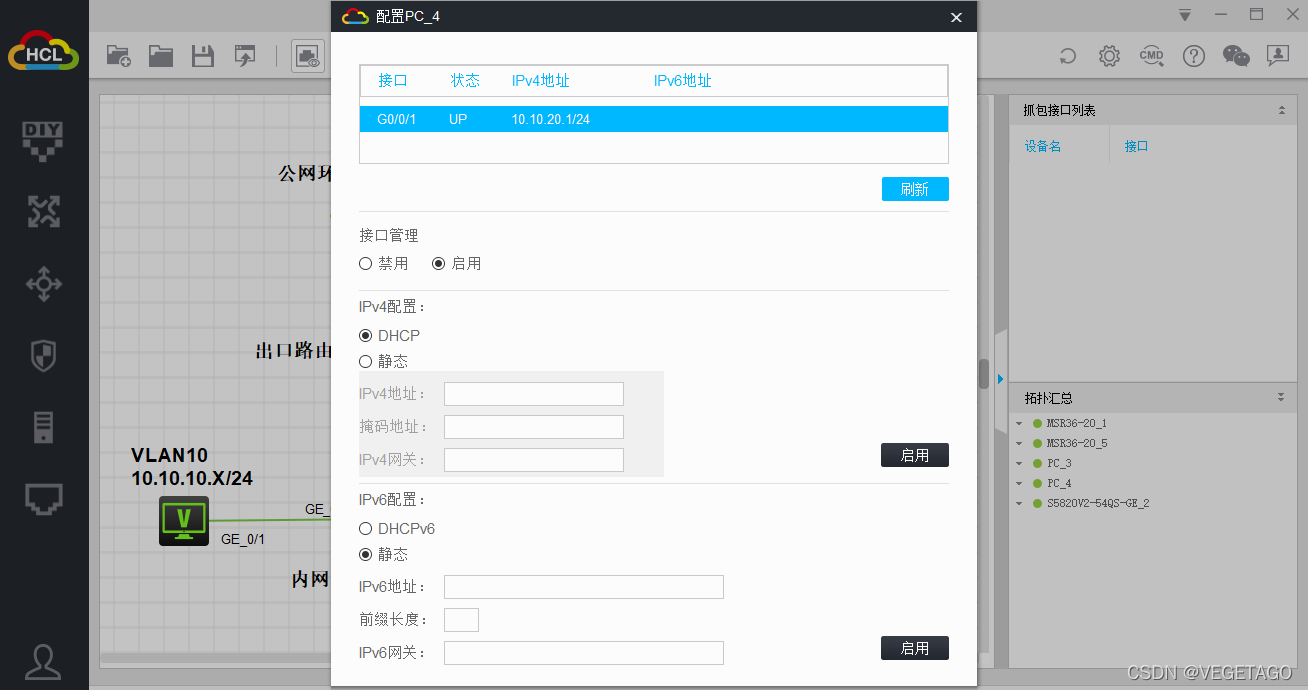

將兩臺PC網卡配置成DHCP（自動獲取IP模式）

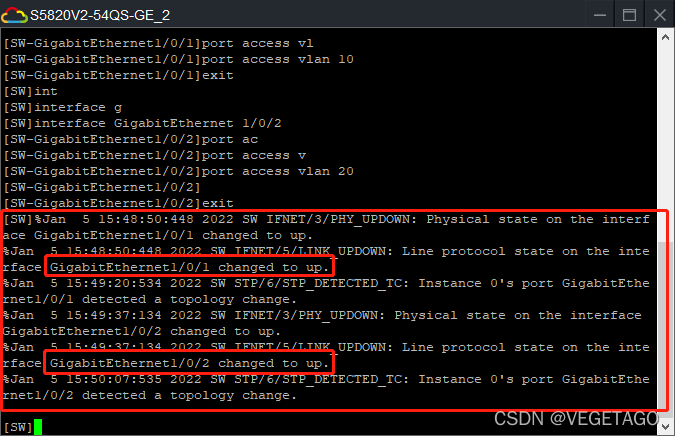

兩臺PC都啟用DHCP后核心交換機上將會看到PC連接的網口UP的日志，

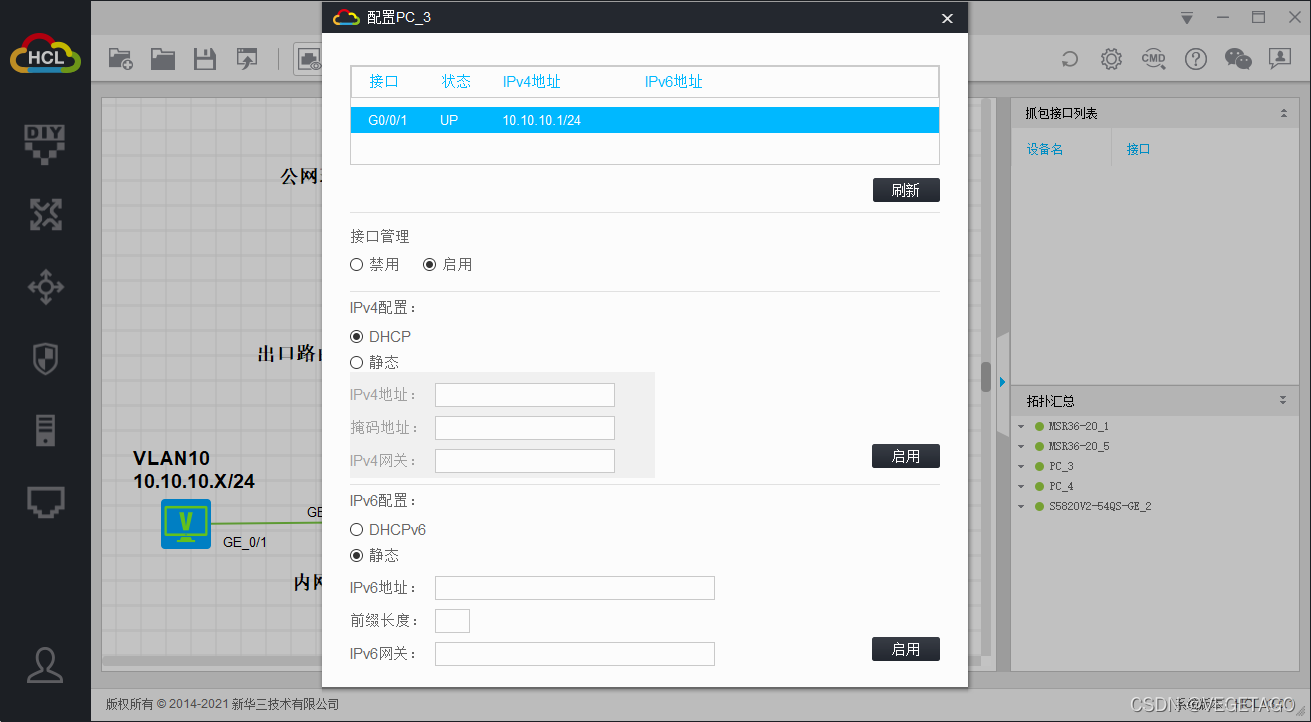

等待幾十秒，重新進入PC配置界面將會看到兩臺PC均拿到了IP地址

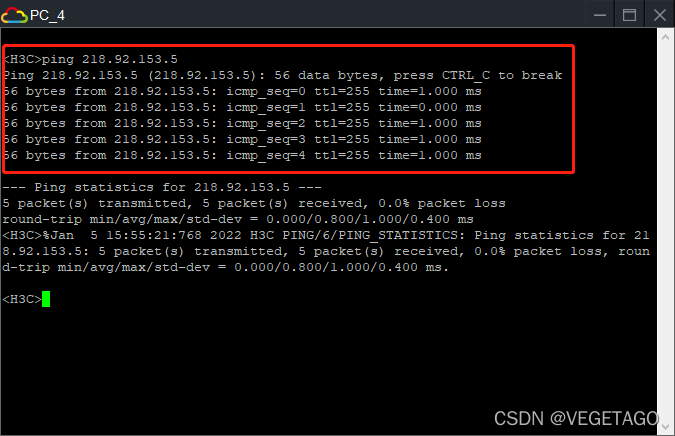

4、嘗試ping路由器網關IP地址（218.92.153.5），使用拓撲中任意PC，
到此，內網已正常，如果需要ping通外網，還需要在路由器上使用nat功能，將內網兩個網段映射給路由器的公網IP，即讓內網設備DHCP獲取的IP通過ISP提供的外網IP訪問外網，

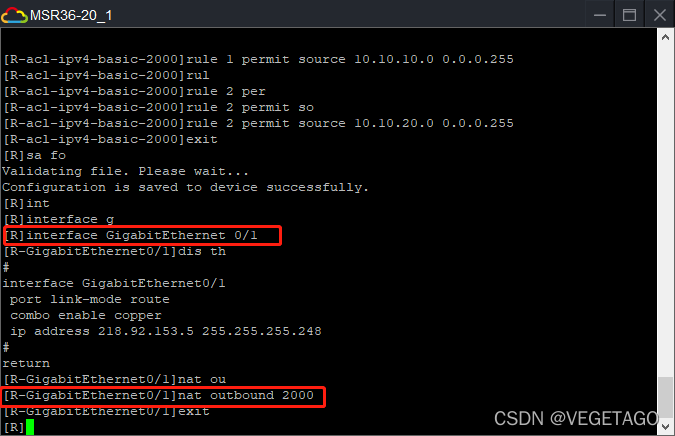

5、Nat功能，（配置路由器）

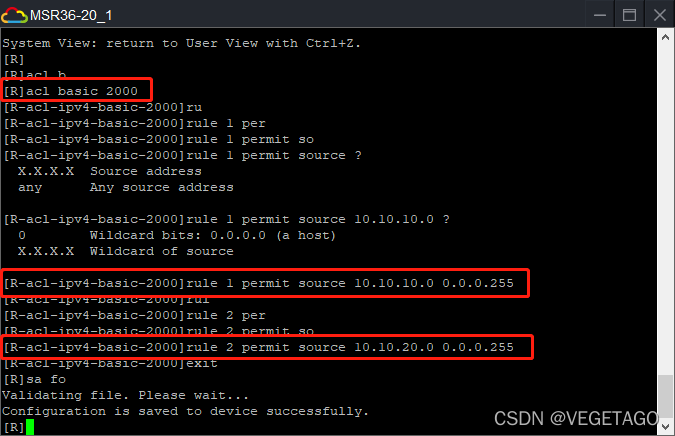

5.1、創建一個基本acl，兩條規則分別放行兩個內網網段，
5.2、在路由器外網介面啟用nat功能，并系結剛才的acl，
6、再次使用兩臺PC ping“公網”IP，
此時可以ping通“外網”了，實驗成功，
一個基本的單臂路由環境創建完畢，希望幫到你！如有不明白的地方，歡迎留言！
