一 實驗目的
掌握OSPFv3 的基本配置功能，在 R1、R2 和 R3 上啟用OSPFv3 路由協議，R1 和R2 引入外部直連路由來與 PC 互聯，要求PC1 與能夠與PC2 互訪，
二 實驗原理
OSPFv3是在RFC2740規定，之間存在著對RIPv2和RIPng的OSPFv3的關系，以OSPFv2的一些高層次的相似性，最重要的是，OSPFv3的使用與OSPFv2the SPF演算法，洪水，DR選舉，地區等，同樣的基本機制，常量和如定時器和度量變數也一樣，
另一種是相似的RIPng對RIPv2的關系，OSPFv3是不與OSPFv2的向后兼容，因此，如果你想使用OSPF路由IPv4和IPv6，則必須同時運行OSPFv2的和OSPFv3的，
OSPFV3在很多地方相較于OSPFV2做了改動，除了在lsa方面的變化，還有很多的表現，使用OSPFV3我們能夠實時查看每個鏈路協議的處理，單個鏈接介面可以同時具有多個IPv6地址，
OSPFv3的路由器和網路LSA不使用IPV4地址，鄰居關系的建立程序中，OSPFv2的廣播和NBMA鏈路上的鄰居是由它們的介面地址標識，而在其他型別的鏈接是由RID鄰居發現，OSPFv3的消除這個矛盾，讓所有型別的所有鄰居的聯系是由RID標識，OSPF的特定的身份驗證被IPv6拆除，使用認證擴展頭，一個標準的認證程序，
OSPFV2是支持IPV4的，為了支持IPV6設計了OSPFV3，但是無論是OSPFV2還是OSPFV3，他們的原理都是不變的，
簡單來說，OSPFV3與OSPFv2的不同點在于：
1.OSPFV3是基于鏈路的，利用鏈路本地地址來維持鄰居，在報文中一處了協議地址的欄位，而2.OSPFV2是基于子網的，且利用本地介面地址來維持鄰居，
三 實驗任務
按實驗拓撲圖配置OSPFV3，掌握OSPFv3 的基本配置功能，在 R1、R2 和 R3 上啟用OSPFv3 路由協議，R1 和R2 引入外部直連路由來與 PC 互聯，要求PC1 與能夠與PC2 互訪，
四 實驗步驟及實驗程序

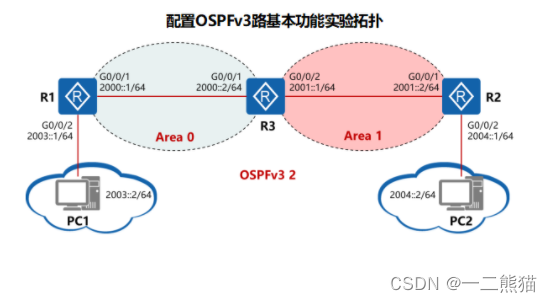

實驗提供拓撲圖：

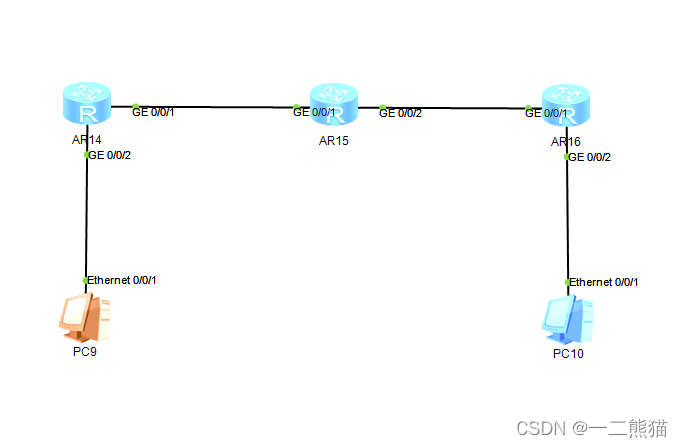

在ENSP上的我的實驗圖：
#########################################################################################################
總體思路：首先我們配置PC1、PC2、R1、R2、以及R3的IPV6地址，使直連設備可以相互通信，繼而我們在R1、R2和R3上配置OSPFV3，使得R1、R2和R3可以進行互訪，之后我們在R1和R2的OSPFV3行程內引入直連路由，使得PC1能夠與PC2互訪，
#########################################################################################################
我們每次配置IPV6時記得都要開啟IPV6的功能，不然會報錯，和上一個實驗一樣，我們在系統模式先運行IPV6，之后再打開埠，

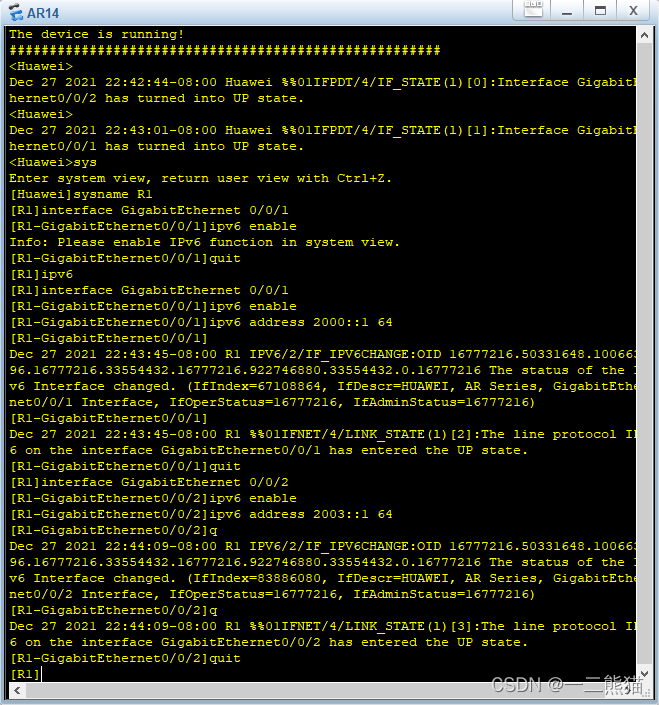

在R1上開啟IPV6功能，配置IPV6地址，
如上圖，剛開始未運行IPV6會報錯，

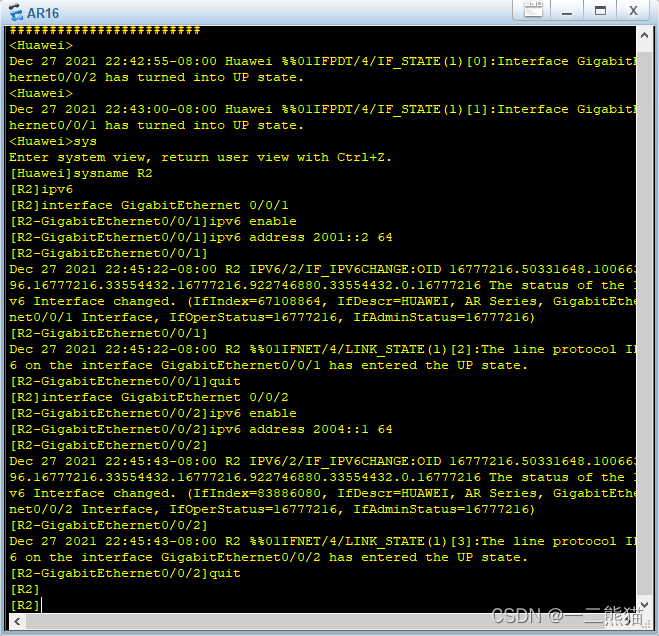

同理在R2上開啟IPV6功能，配置IPV6地址，

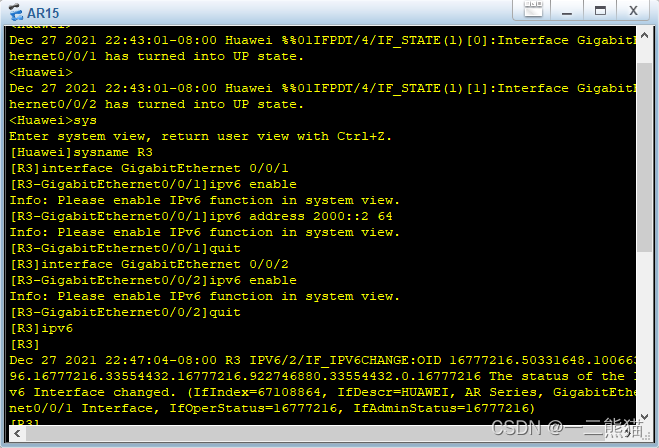

同理在R3上配置IPV6功能，配置IPV6地址，

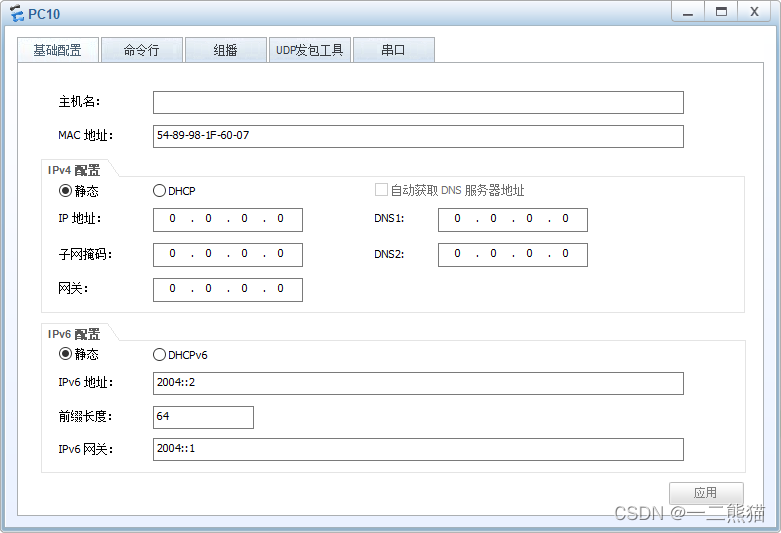

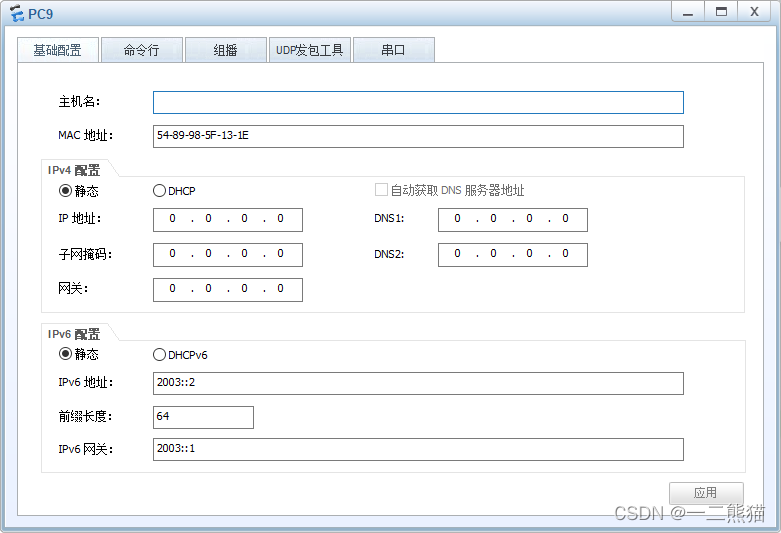

配置PC1與PC2上的IP地址：
IP地址都根據實驗拓撲圖進行配置，
配置完成后可以測驗PC1與R1，PC2和R2之間的鏈路是否成功連通，
PC1與R1之間：

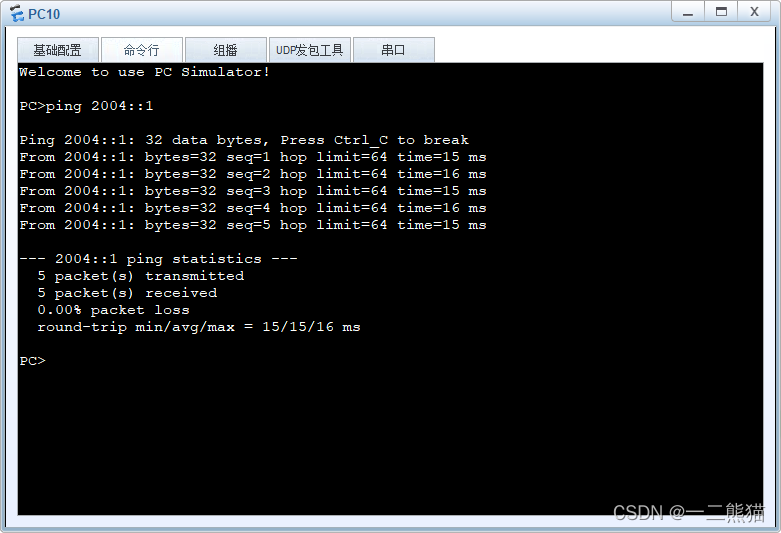

PC2與R2之間：
可以看到都是已經可以ping通了的，說明在主機到路由器之間以及連通，
在連通之后就可以配置OSPFV3協議了，

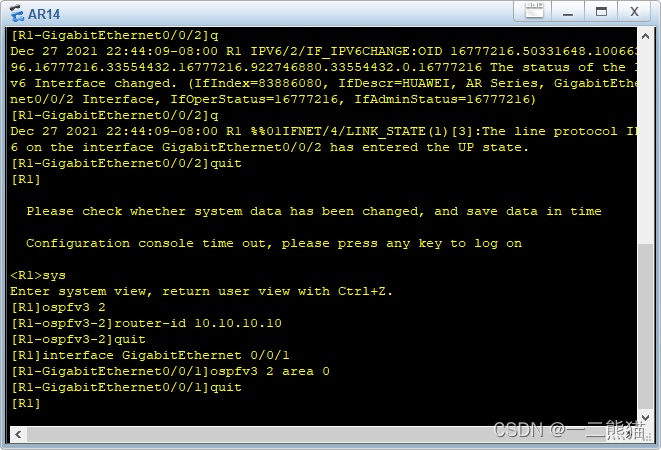

在R1上配置OSPFV3協議：
在R2上配置OSPFV3 ，
同理在R3上配置OSPFV3，
配置之后我們可以在R3上查看鄰居建立的情況，
之后在R1上引入直連路由，
同理在R2上引入直連路由，
完成后就可以檢查配置的結果了，

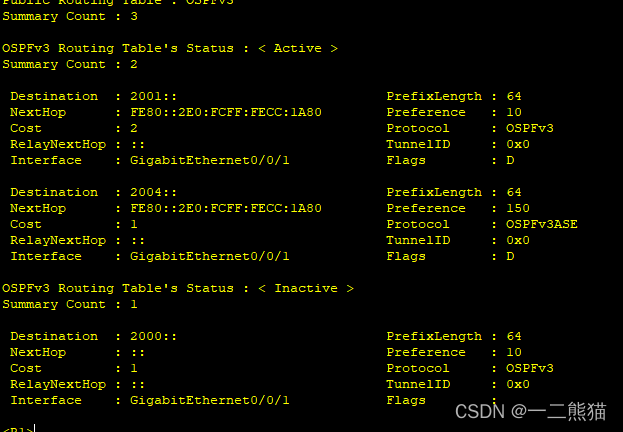

在R1上查看IPV6 的OSPFV3路由表，可以看到R1已經順利學習到了到達R2的全部路由條目，

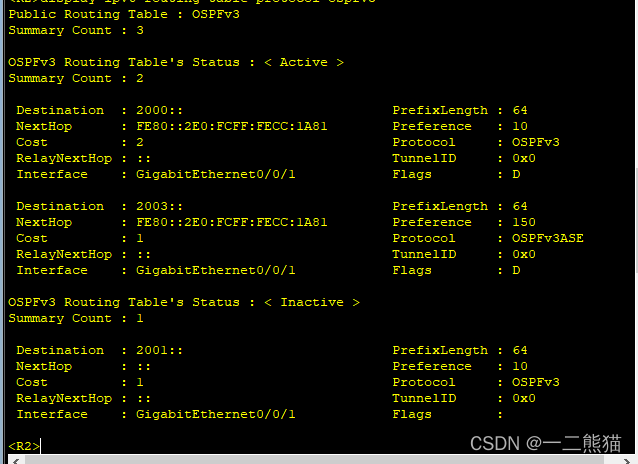

在R2上也可以看到：

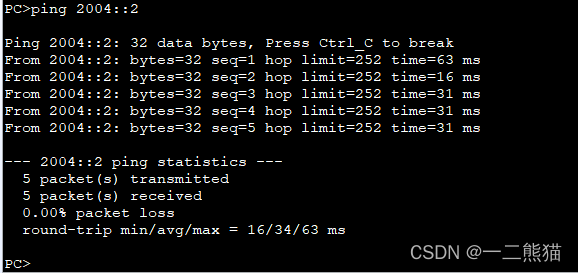

最后我們在PC1上訪問PC2，結果如下:
可以看到我們已經成功的用PC1 ping成功PC2，說明我們的實驗已經成功了，
五 遇到問題以及解決
在實驗一完成后對于硬體已經很熟悉了，再次使用起來沒有出現多少錯誤，在配置方面第一步配置IPV6以及配置路由器都和第一個實驗相似，基本上沒有出錯，第二步配置時劃磁區域以及建立對應的島嶼得仔細，特別是對中間一個路由器的配置，其需要配置兩次，使用ospfv3 2 area 0來配置介面0/01,使用ospfv3 2 area 1 來配置介面0/0/2，且不要忘記在R1、R2上引入直連路由，同時記得最后檢查路由器R1、R2是否學到了對方的全部路由條目，確認無誤后就說明成功了，
六 實驗感想
相較于OSPFV2,OSPFV3提供了更多功能，使用范圍也有了增加，本次實驗是對之前實驗的一次復習，我們不光學習到了OSPFV3的相關知識，也學會了使用ENSP的使用方法，之后的學習，我們可以使用這個軟體在自己電腦上進行模擬，也是學習到了一個新的學習工具吧，配置OSPFV3以及IPV6到IPV4的隧道，是對這學期實驗課知識的一次加強，按照OSPFV2的相關配置，再查找相關資料，就可以配置出OSPFV3，以后可以試試在真實場合進行配置，
僅做學習記錄，不足之處望指出！
