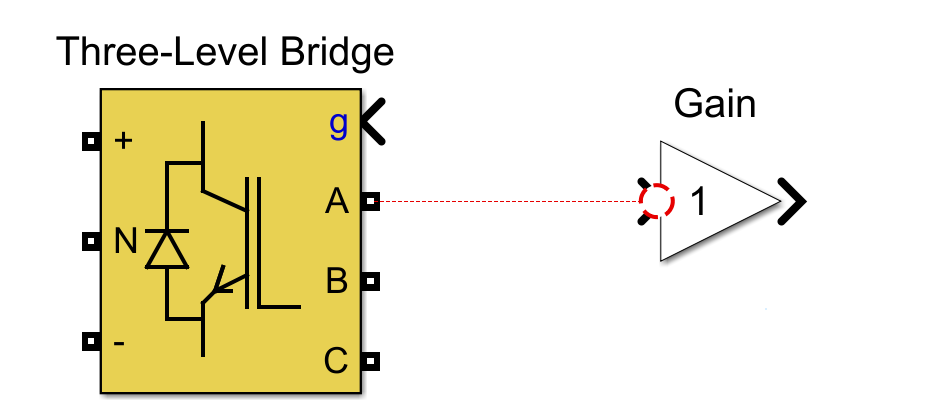

三電平橋的“A”埠需要連接到增益模塊，如下所示：
但是，紅線彈出視窗和連接是不可能的。
有人可以讓我知道我們如何建立這種聯系嗎？
uj5u.com熱心網友回復：
你有兩個問題
橋接塊來自 Simscape 電氣組件庫。Simscape（“物理系統”）模塊和 Simulink（數學/數值）模塊不直接兼容，請參閱此檔案：
您正在嘗試將 Bridge 的輸入埠連接到 Gain 的輸入埠。找出您實際希望該信號以哪種方式傳輸并將信號的一端連接到增益或橋的輸出。通過將橋從其默認方向倒置，您可能在這里混淆了一些東西，因此輸入現在位于右側。
MATLAB 附帶了一個三電平 PWM 轉換器的示例（其中包含從 Simulink 到 PS 的轉換以及三通橋模塊的使用），您可以運行
uiopen('power_3levelVSC',1);
查看模型。相應的檔案在這里：https ://uk.mathworks.com/help/physmod/sps/ug/ac-dc-three-level-pwm-converter.html
