一、網關服務

1、網關模式

網關作為架構的最外層服務，用來統一攔截各個埠的請求，識別請求合法性，攔截例外動作，并提供路由和負載能力，保護業務服務；這種策略與外觀模式異曲同工，

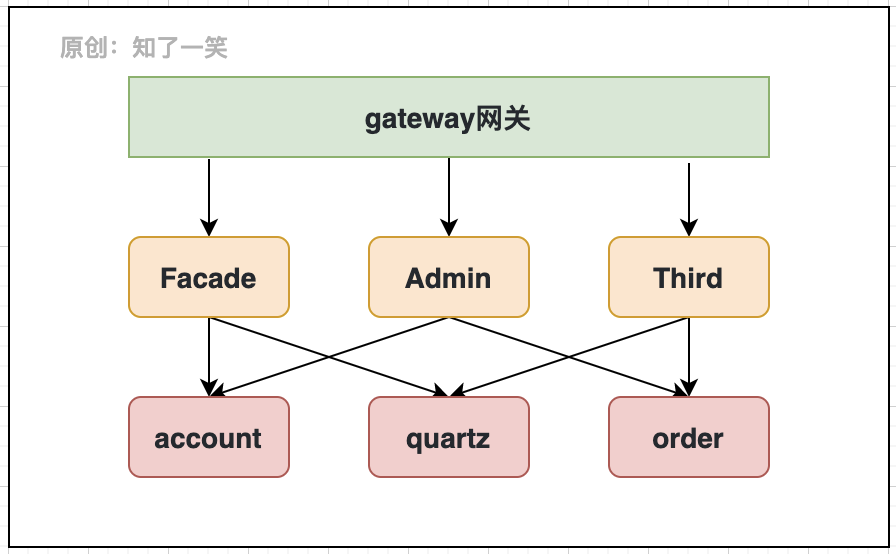

網關服務和門面類服務有部分的邏輯相似，網關服務的攔截側重處理通用的策略和路由負載，而不同的門面聚合服務側重場景分類，例如常見的幾種門面服務：

Facade：服務產品開放的埠請求，例如Web，App，小程式等；
Admin：通常服務于內部的管理系統，例如Crm，BI報表，控制臺等；
Third：聚合第三方的對接服務，例如短信，風控，動作埋點等；

不同的門面服務中，也會存在特定的攔截策略，如果把Facade、Admin、Third等校驗都集成在網關中，很顯然會加重網關服務的負擔，不利于架構的穩定，

2、Gateway組件

如果微服務架構接觸較早的話，初期網關中常采用的是Zuul組件，后來SpringCloud才發布Gateway組件，是當前常用選型，

請求攔截：網關作為API請求的開放入口，完成請求的攔截、識別校驗等是基礎能力；
定制策略：除常規身份識別，根據服務場景設計相應的攔截邏輯，盡量攔截例外請求；
服務路由：請求通過攔截后轉發到具體的業務服務，這里存在兩個核心動作路由和負載；

作為微服務架構中常用的選型組件，下面從使用細節中詳細分析Gateway網關的使用方式，與其他組件的對接流程和模式，

Nacos作為微服務的注冊和配置中心，已經是當下常用的組件，并且Nacos也提供Gateway組件的整合案例，首先就是把網關服務注冊到Nacos：

spring:
  cloud:
    nacos:
      config:
        server-addr: 127.0.0.1:8848
      discovery:
        server-addr: 127.0.0.1:8848

Nacos管理網關服務注冊和相關組態檔，在專案中通常與nacos共用一套MySQL庫，用來管理網關的服務路由資料，是當下比較常見的解決方案，

3、網關攔截

GlobalFilter：網關中的全域過濾器，攔截經過網關的所有請求，經過相應的校驗策略，判斷請求是否需要執行：

@Order(-1)
@Component
public class GatewayFilter implements GlobalFilter {

    @Override
    public Mono<Void> filter(ServerWebExchange exchange, GatewayFilterChain chain) {
        ServerHttpRequest request = exchange.getRequest();
        return chain.filter(exchange);
    }
}

通常在網關中會執行一些必要共性攔截，例如：IP黑白名單，Token身份令牌，在請求中獲取對應引數，執行相關服務的校驗方法即可，

4、動態路由

4.1 路由定義

在服務路由的實作上，存在復雜的邏輯和策略，來適配各種場景；路由的概念如何定義，可以查閱Gateway組件的原始碼RouteDefinition物件，結構涉及到幾個核心的屬性：路由、斷言、過濾、元資料：

Route路由：由ID、轉發Uri、斷言、過濾、元資料組成；
Predicate斷言：判斷請求和路由是否匹配；
Filter過濾：可以對請求動作進行修改，例如引數；
Metadata元資料：裝載路由服務的元資訊；

@Validated
public class RouteDefinition {
    private String id;
    @NotNull
    private URI uri;
    @NotEmpty
    @Valid
    private List<PredicateDefinition> predicates = new ArrayList<>();
    @Valid
    private List<FilterDefinition> filters = new ArrayList<>();
    private Map<String, Object> metadata = https://www.cnblogs.com/cicada-smile/p/new HashMap<>();
}

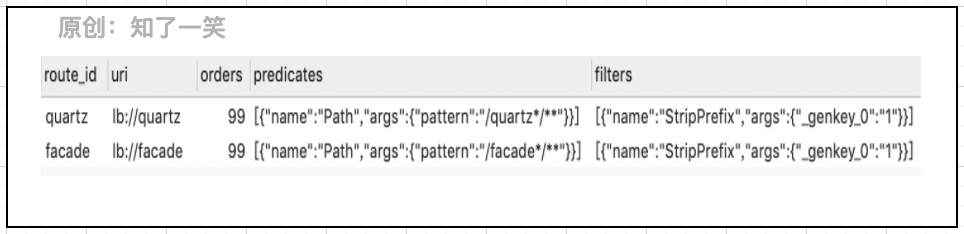

通常把這些路由放在nacos庫的config_route資料表中，圍繞上述路由物件的結構，管理對應的表資料即可：

關于轉發的目標uri也有不同的配置，這里選擇lb://服務注冊名的模式，即把請求負載均衡分配到路由對應的服務節點，補充說明一下Nacos組件內部采用Ribbon負載演算法，可以參考相關的檔案，

4.2 管理路由

在路由的管理上有兩個核心介面：Locator加載和Writer增刪，并且還提供了聚合的Repository介面：

public interface RouteDefinitionLocator {
    // 獲取路由串列
    Flux<RouteDefinition> getRouteDefinitions();
}
public interface RouteDefinitionWriter {
    // 保存路由
    Mono<Void> save(Mono<RouteDefinition> route);
    // 洗掉路由
    Mono<Void> delete(Mono<String> routeId);
}
public interface RouteDefinitionRepository extends RouteDefinitionLocator, RouteDefinitionWriter{}

這樣通過定義路由管理組件，實作上述聚合介面，完成路由資料從資料表加載到應用的程序：

@Component
public class RouteFactory implements RouteDefinitionRepository {
    @Resource
    private RouteService routeService ;

    // 加載全部路由
    @Override
    public Flux<RouteDefinition> getRouteDefinitions() {
        return Flux.fromIterable(routeService.getRouteDefinitions());
    }
}

RouteService則是路由管理的服務類，管理配置資料以及物體物件與路由定義物件的轉換：

@Service
public class RouteServiceImpl implements RouteService {
    // 資料庫路由物體，轉換為網關路由的定義物件
    private RouteDefinition buildRoute (ConfigRoute configRoute){
        RouteDefinition routeDefinition = new RouteDefinition () ;
        // 基礎
        routeDefinition.setId(configRoute.getRouteId());
        routeDefinition.setOrder(configRoute.getOrders());
        routeDefinition.setUri(URI.create(configRoute.getUri()));
        // 斷言
        routeDefinition.setPredicates(JSONUtil.parseArray(configRoute.getPredicates()).toList(PredicateDefinition.class));
        // 過濾
        routeDefinition.setFilters(JSONUtil.parseArray(configRoute.getFilters()).toList(FilterDefinition.class));
        return routeDefinition ;
    }
}

通過上述流程即可將路由資訊持久化存盤在資料庫，如果服務節點很少，也可以直接在nacos的組態檔中管理，

4.3 匹配模式

Predicate斷言其實就是一個匹配規則的設定，查閱PredicateDefinition相關原始碼可知，有Host、Path、Time等多種模式，通過上述資料可知本文采用的是路徑匹配，

由于采用路徑匹配的方式，會把/服務名拼接在uri起始位置，所以在配置過濾規則的時候設定StripPrefix去掉該路由標識，

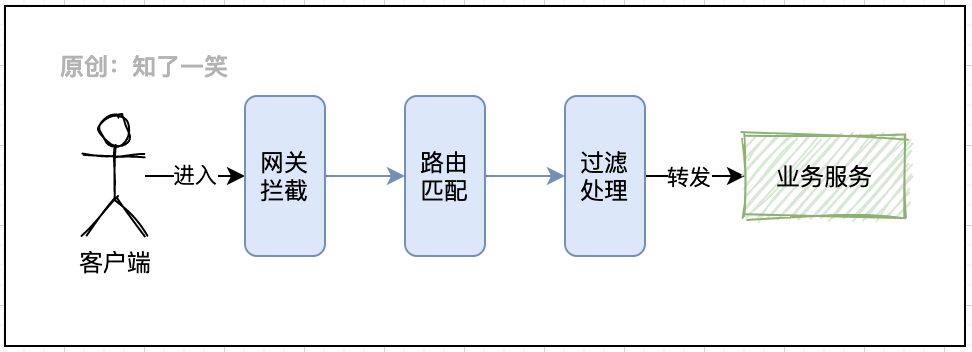

請求進入網關之后，首先進入全域攔截器執行校驗策略，檢驗通過之后匹配相關路由的服務，匹配成功之后進行過濾操作，最終將請求轉發到相應的服務，這就是請求在網關中要執行的核心流程，

二、注冊與配置

Nacos在整個微服務體系中，提供服務注冊與配置管理兩個核心能力，通常在代碼工程中只保留核心的bootstrap組態檔即可，可以極大簡化工程中的配置并且提高相關資料的安全性，

1、服務注冊

Nacos支持基于DNS和基于RPC的服務發現，并提供對服務的實時健康檢查，阻止向非健康的主機或服務實體發送請求：

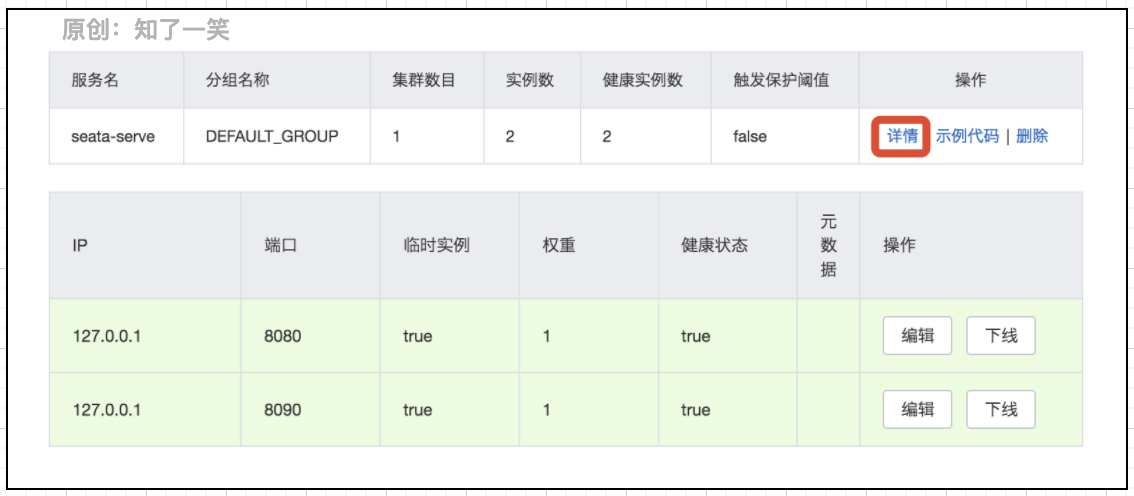

在服務的注冊串列中可以查看注冊資訊，實體數健康數等，并且可以洗掉注冊服務；在詳情中可以查看具體實體資訊，可以對服務實體進行動態上下線和相關配置編輯，

2、組態檔

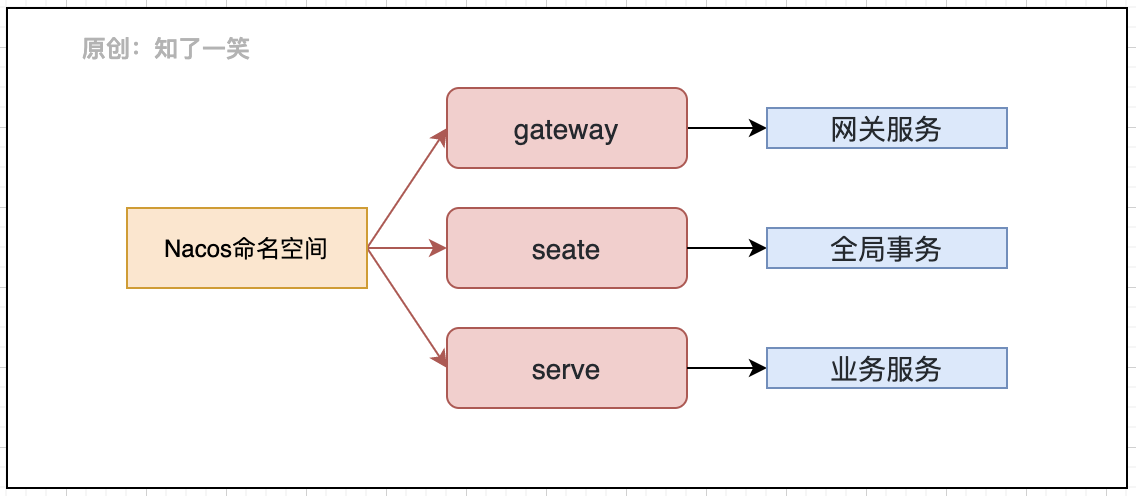

通常會采用namespace命名空間的管理，隔離開不同的服務的注冊與配置，可以在nacos庫中tenant_info查看，一般會存在如下幾個分類：

這是最常見的命名空間，gateway網關比較獨立，seate事務的配置比較復雜，serve業務服務具有大量的公共配置，通常采用如下的策略：

application.yml：所有服務的公共配置，例如mybatis；
dev||pro.yml：環境隔離配置，不同環境設定不同的中間件地址；
serve.yml：服務的個性化配置，比如連接的庫，引數等；

spring:
  application:
    name: facade
  profiles:
    active: dev,facade
  cloud:
    nacos:
      config:
        prefix: application
        file-extension: yml
        server-addr: 127.0.0.1:8848
      discovery:
        server-addr: 127.0.0.1:8848

服務通過上述profiles引數會識別和加載對應的組態檔，在這種管理模式中，環境的差異只在dev||pro.yml組態檔中維護即可，其他配置會相對穩定許多，

三、服務間呼叫

1、Feign組件

Feign組件是宣告式、模板化的HTTP客戶端，可以讓服務之間的呼叫變得更簡單優雅，通常將服務提供Feign介面在獨立的代碼包中管理，方便被其他服務依賴使用：

/**
 * 指定服務名稱
 */
@FeignClient(name = "account")
@Component
public interface FeignService {
    /**
     * 服務的API介面
     */
    @RequestMapping(value = "https://www.cnblogs.com/user/profile/{paramId}", method = RequestMethod.GET)
    Rep<Entity> getById(@PathVariable("paramId") String paramId);
}
public class Rep<T> {
    // 回應編碼
    private int code;
    // 語意描述
    private String msg;
    // 回傳資料
    private T data;
}

通常會把Feign介面的回應格式做包裝，實作返參結構統一管理，有利于呼叫端的識別，這里就涉及到泛型資料的處理問題，

2、回應解碼

通過繼承ResponseEntityDecoder類，實作自定義的Feign介面回應資料處理，例如返參風格，資料轉換等：

/**
 * 配置解碼
 */
@Configuration
public class FeignConfig {
    @Bean
    @Primary
    public Decoder feignDecoder(ObjectFactory<HttpMessageConverters> feignHttpConverter) {
        return new OptionalDecoder(
                new FeignDecode(new SpringDecoder(feignHttpConverter)));
    }
}
/**
 * 定義解碼
 */
public class FeignDecode extends ResponseEntityDecoder {
    public FeignDecode(Decoder decoder) {
        super(decoder);
    }
    @Override
    public Object decode(Response response, Type type) {
        if (!type.getTypeName().startsWith(Rep.class.getName())) {
            throw new RuntimeException("回應格式例外");
        }
        try {
            return super.decode(response, type);
        } catch (IOException e) {
            throw new RuntimeException(e.getMessage());
        }
    }
}

3、請求決議

采用注解方式就輕松實作服務間的通信請求，查閱Feign組件的原始碼可以理解封裝邏輯，其內在是把介面呼叫轉換成HTTP請求：

FeignClientBuilder：不采用注解的方式直接構建Feign請求的客戶端，該類有助于理解@FeignClient注解原理；
FeignClientsRegistrar：即專案中采用@FeignClient注解方式，該API中描述了注解的決議方式和服務請求的構建邏輯；

微服務工程的架構是一項復雜和持續的程序，其中涉及到的組件也十分繁雜，本文只是選取Gateway、Nacos、Feign三個基礎組件做簡單的總結，在其邏輯的理解上需要圍繞該組件的核心功能和專案使用的API作為切入點，時常查閱原始碼和官方檔案，

四、參考原始碼

應用倉庫：
https://gitee.com/cicadasmile/butte-flyer-parent

組件封裝：
https://gitee.com/cicadasmile/butte-frame-parent
