我正在嘗試將此 SVG 輸出為 pdf。SVG 由mermaid.js

我在堆疊上找到了將 SVG 轉換為 PDF 的現有將 SVG 轉換為 PDF 時的奇怪輸出 javascript mermaid.js 示例

這是downloadPDF函式的影像輸出（downloadPDF(svg, "test")在瀏覽器開發控制臺中運行）：

將 SVG 轉換為 PDF 時的奇怪輸出 javascript mermaid.js 示例

注意：我在 Firefox 和 Edge 瀏覽器上得到了同樣的輸出。

更新：我編輯了功能 downloadPDF，現在我得到了正確的顏色，但是，節點文本仍然沒有顯示：

function downloadPDF(svg, outFileName) {
    let doc = new PDFDocument({compress: false});
    SVGtoPDF(doc, svg, 0, 0, {useCSS:true});
    let stream = doc.pipe(blobStream());
    stream.on('finish', () => {
      let blob = stream.toBlob('application/pdf');
      const link = document.createElement('a');
      link.href = URL.createObjectURL(blob);
      link.download = outFileName   ".pdf";
      link.click();
    });
    doc.end();
}

沒有節點文本的新 pdf 輸出：

將 SVG 轉換為 PDF 時的奇怪輸出 javascript mermaid.js 示例

如果有人可以幫助找出節點文本部分，我將不勝感激！

更新 2：所以我注意到，如果我將 svg 節點中的 foreignObject 更改為<text>元素并洗掉 div，我會得到文本，但現在問題是文本偏移了，我也不知道這是否會保留字體。

下面我取每個svg節點并使用replaceAll來修改節點的innerHTML

for(i = 0; i< svg.getElementsByClassName("node").length; i  ){
        svg.getElementsByClassName("node")[i].innerHTML = svg.getElementsByClassName("node")[i].innerHTML.replaceAll("<div xmlns=\"http://www.w3.org/1999/xhtml\" style=\"display: inline-block; white-space: nowrap;\">", "").replaceAll("</div>", "").replaceAll("foreignObject", "text");
    }
    downloadPDF(svg, "test")

更新

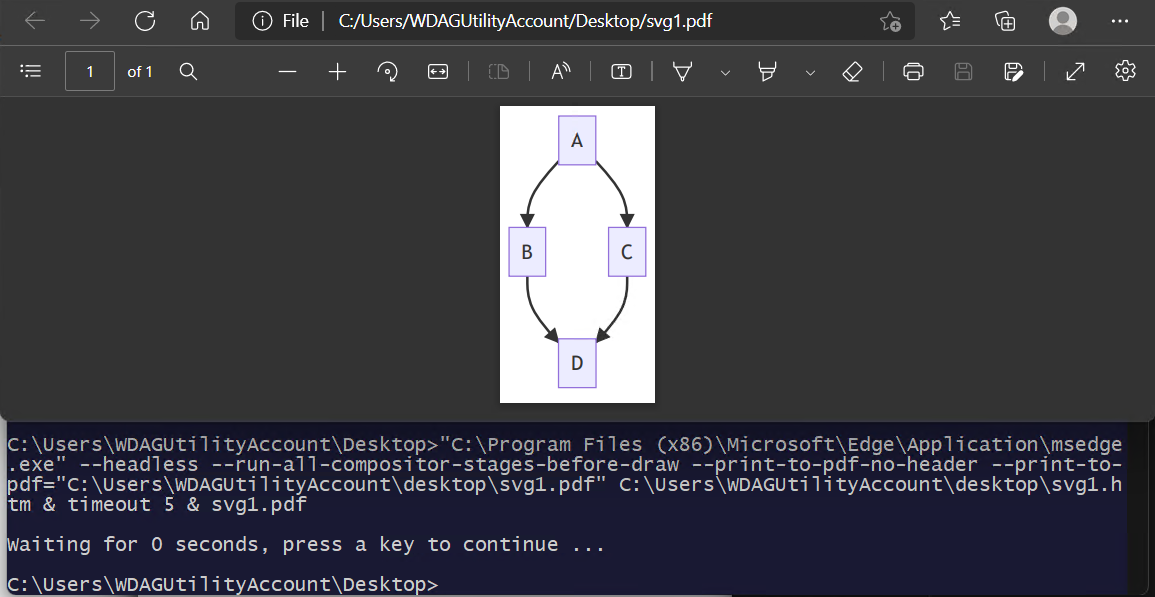

使用瀏覽器列印功能變得非常簡單

我稍微修改了我在將 SVG 轉換為 PDF 時的奇怪輸出 javascript mermaid.js 示例

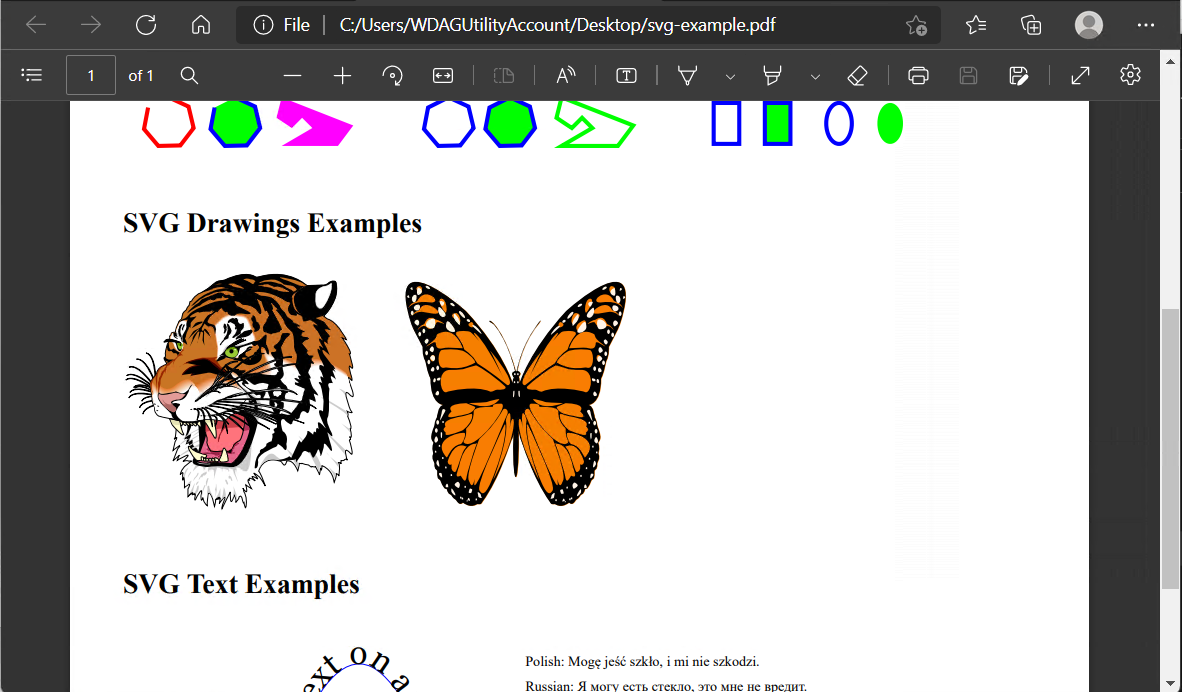

同樣，Evo 樣本使用相同的方法完美呈現，但在這種情況下允許系統紙張的媒體默認值，例如 8.5x11（Letter）

"C:\Program Files (x86)\Microsoft\Edge\Application\msedge.exe" --headless --run-all-compositor-stages-before-draw --print-to-pdf-no-header --print-to-pdf="C:\Users\WDAGUtilityAccount\desktop\svg-example.pdf" https://www.evopdf.com/DemoAppFiles/HTML_Files/SVG_Examples.html & timeout 5 & svg-example.pdf

將 SVG 轉換為 PDF 時的奇怪輸出 javascript mermaid.js 示例

為了減少 Chrome 默認的媒體大小，我必須在你的<head>

<head>
<meta http-equiv="Content-Style-Type" content="text/css">
<style>@media print { @page { margin: 0; size: 125px 238px ; } body { margin: 0; } }</style>
</head>

您會注意到由于媒體數學中的輕微舍入誤差，尺寸需要略大于 SVG viewBox="0 0 124.63749694824219 231.20001220703125" 奇怪的是，在這種情況下只是將寬度四舍五入，但高度增加了 6 個單位！

因此我建議將最終的列印輸出方法替換為更普通的JS方法來使用瀏覽器原生列印功能，應該只比我的一行方法多幾行。

uj5u.com熱心網友回復：

更新：

您可以通過將引數設定為 false來啟用<text>元素標簽：htmlLabels

var config = {
    startOnLoad:true,
    flowchart:{
        useMaxWidth:false,
        htmlLabels:false
     } };
mermaid.initialize(config);

但是你仍然需要一些消毒，因為美人魚會添加一個xml:space屬性 svg-to-pdf-kit 不喜歡

示例：渲染`<text>`標簽（codepen）

顯示代碼片段

var config = {
  startOnLoad: true,
  flowchart: {
    useMaxWidth: false,
    htmlLabels: false
  }
};
mermaid.initialize(config);

//example font fira Sans
let fontUrl = 'https://fonts.gstatic.com/s/firasans/v16/va9E4kDNxMZdWfMOD5Vvl4jO.ttf';

async function downloadPDF(outFileName) {
  let svg = document.querySelector('.mermaid svg');

  // sanitize
  sanitizeSVG();

  // load font and register
  const font = await fetch(fontUrl)
  const arrayBuffer = await font.arrayBuffer()
  let doc = new PDFDocument({
    compress: false
  });
  doc.registerFont('Fira-Sans-Regular', arrayBuffer)
  doc.font('Fira-Sans-Regular')

  SVGtoPDF(doc, svg, 0, 0, {
    useCSS: true
  });
  let stream = doc.pipe(blobStream());
  stream.on('finish', () => {
    let blob = stream.toBlob('application/pdf');
    const link = document.createElement('a');
    link.href = URL.createObjectURL(blob);
    link.download = outFileName   ".pdf";
    link.click();
  });
  doc.end();

}


function sanitizeSVG() {
  let svg = document.querySelector('.mermaid svg');
  let tspans = svg.querySelectorAll('tspan');
  tspans.forEach(function(tspan, i) {
    tspan.removeAttribute('xml:space');
  });
}

@font-face {
  font-family: 'Fira-Sans-Regular';
  font-style: normal;
  font-weight: 400;
  src: url(https://fonts.gstatic.com/s/firasans/v16/va9E4kDNxMZdWfMOD5Vvl4jO.ttf) format('truetype');
}

text {
  font-family: 'Fira-Sans-Regular';
  line-height: 18px;
}

<script src="https://cdnjs.cloudflare.com/ajax/libs/jquery/3.6.0/jquery.min.js"></script>
<script src="https://cdnjs.cloudflare.com/ajax/libs/mermaid/8.13.4/mermaid.min.js"></script>
<script src="https://cdn.jsdelivr.net/npm/[email protected]/js/pdfkit.standalone.js"></script>
<script src="https://bundle.run/[email protected]"></script>
<script src="https://cdn.jsdelivr.net/npm/[email protected]/source.js"></script>

<button type="button" onclick="downloadPDF( 'mermaid')">Download PDF</button>
<button type="button" onclick="sanitizeSVG()">sanitize</button>

<div class="mermaid">
  graph TD; A-->B; A-->C; B-->D; C-->D; C[Action 1 </br> Can code preserve line breaks?];
</div>

轉換<foreignObject>元素當然是個好主意，因為 svg-to-pdfkit 不支持這個元素。

不支持

過濾器

文本屬性：font-variant、writing-mode、unicode-bidi

矢量效果（#113）

外國物件 (#37)

其他我什至不知道它們存在的東西

一種解決方法可能是使用可以像這樣注冊的網路字體：

    doc.registerFont('Fira-Sans-Regular', arrayBuffer)
    doc.font('Fira-Sans-Regular')

關于布局/垂直對齊，您可以為替換添加一個dy屬性。<text>

示例：轉換`<foreignObject>`（參見codepen）

顯示代碼片段

mermaid.init({
  flowchart: {
    useMaxWidth: false
  },
  "theme": "default",
  "themeVariables": {
    "fontFamily": "Fira-Sans-Regular",
  }

}, document.querySelectorAll(".mermaid"));


const svg = document.querySelector('.mermaid svg');


//example font fira Sans
let fontUrl = 'https://fonts.gstatic.com/s/firasans/v16/va9E4kDNxMZdWfMOD5Vvl4jO.ttf';

async function downloadPDF(svg, outFileName) {

  // convert foreignObjects
  convertForeignObjects(svg);

  // load font and register
  const font = await fetch(fontUrl)
  const arrayBuffer = await font.arrayBuffer()
  let doc = new PDFDocument({
    compress: false
  });
  doc.registerFont('Fira-Sans-Regular', arrayBuffer)
  doc.font('Fira-Sans-Regular')

  SVGtoPDF(doc, svg, 0, 0, {
    useCSS: true
  });
  let stream = doc.pipe(blobStream());
  stream.on('finish', () => {
    let blob = stream.toBlob('application/pdf');
    const link = document.createElement('a');
    link.href = URL.createObjectURL(blob);
    link.download = outFileName   ".pdf";
    link.click();
  });
  doc.end();

}




function convertForeignObjects(svg) {
  //replace font-family in css
  svg.innerHTML = svg.innerHTML.replaceAll('"trebuchet ms"', 'Fira-Sans-Regular')
  let foreignObjects = svg.querySelectorAll('foreignObject');
  foreignObjects.forEach(function(el, i) {
    let text = el.querySelector('div');

    //split newlines
    let contentHTML = text.innerHTML;
    contentHTML = contentHTML.replaceAll('</br>', ' || ').replaceAll('<br>', ' || ');
    text.innerHTML = contentHTML;
    let content = text.textContent;
    let contentLines = content.split(' || ');

    let newTextEl = document.createElementNS('http://www.w3.org/2000/svg', 'text');
    newTextEl.setAttribute('x', '0');
    newTextEl.setAttribute('y', '-0.2em');
    newTextEl.setAttribute('style', 'font-family:"Fira-Sans-Regular"!important;');

    if(contentLines.length){
        contentLines.forEach(function(line){
            let newLine = document.createElementNS('http://www.w3.org/2000/svg', 'tspan');
            newLine.textContent = line;
            newLine.setAttribute('x', '0');
            newLine.setAttribute('dy', '1.2em');
            newTextEl.appendChild(newLine);
        });
    }

    el.parentNode.appendChild(newTextEl);
    el.remove();
  })
}

@font-face {
  font-family: 'Fira-Sans-Regular';
  font-style: normal;
  font-weight: 400;
  src: url(https://fonts.gstatic.com/s/firasans/v16/va9E4kDNxMZdWfMOD5Vvl4jO.ttf) format('truetype');
}

text {
  font-family: 'Fira-Sans-Regular';
  line-height: 18px;
}

<script src="https://cdnjs.cloudflare.com/ajax/libs/jquery/3.6.0/jquery.min.js"></script>
<script src="https://cdnjs.cloudflare.com/ajax/libs/mermaid/8.13.4/mermaid.min.js"></script>
<script src="https://cdn.jsdelivr.net/npm/[email protected]/js/pdfkit.standalone.js"></script>
<script src="https://bundle.run/[email protected]"></script>
<script src="https://cdn.jsdelivr.net/npm/[email protected]/source.js"></script>

<button type="button" onclick="downloadPDF(svg, 'mermaid')">Convert and download PDF</button>
<button type="button" onclick="convertForeignObjects(svg)">Convert foreign objects</button>

<div class="mermaid">
        graph TD;
        A-->B;
        A-->C;
        B-->D;
        C-->D;
        C[Action 1 <br> Can code preserve line breaks?];
 </div>

請注意字體系列名稱的連字符表示法。
