??AppBoxFuture的存盤引擎依賴Raft一致性協議來保證各個磁區副本的一致性，如果不處理Raft日志將不斷增長，因此需要特定的機制（定期或每處理一定數量的日志）來回收那些無用的日志資料，通過學習Raft協議內的Log Compaction，并參考TiKV等實作，作者初步實作了磁區快照與日志截斷回收功能，
一、快照流程：

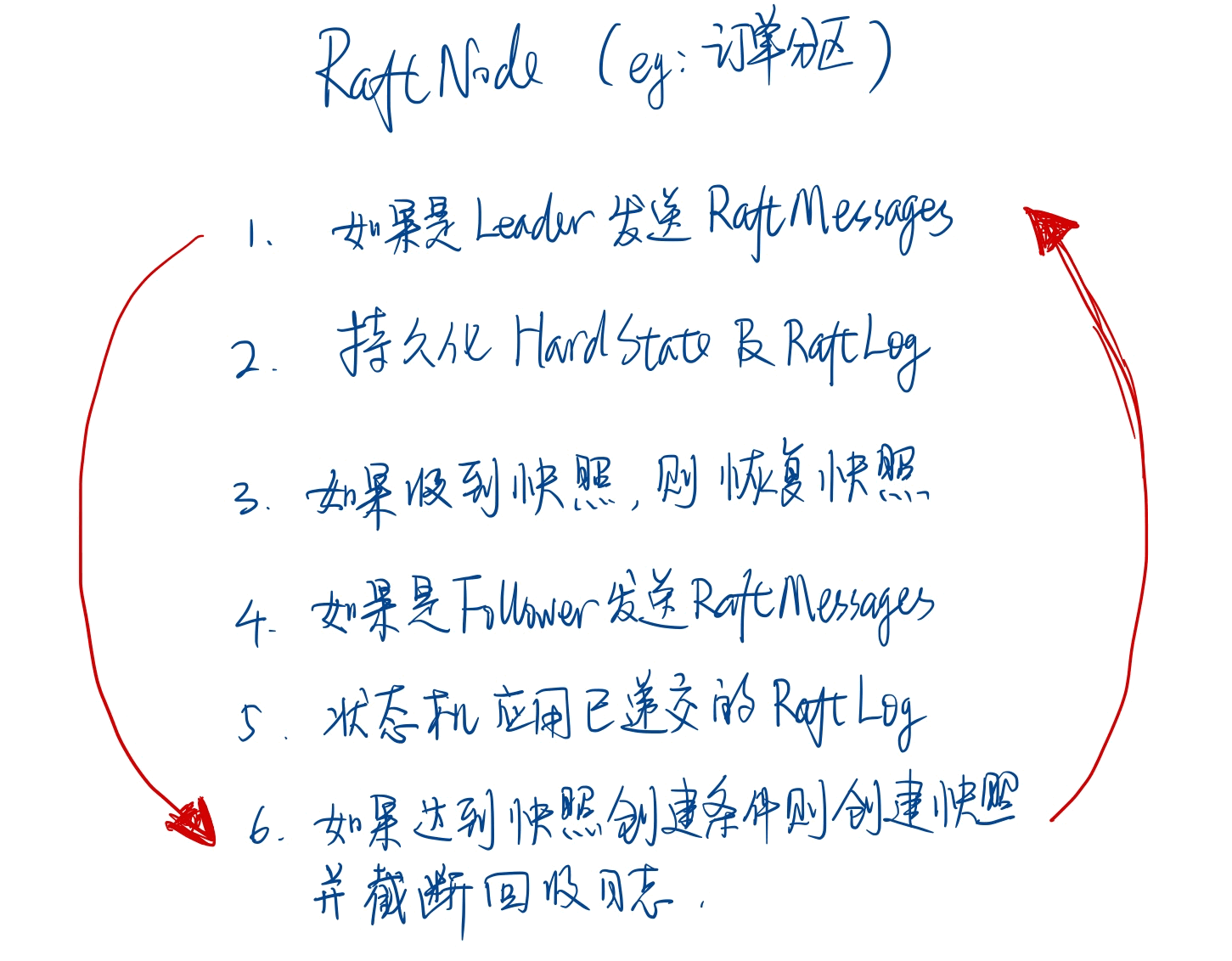

??每個磁區對應一個Raft組，由不同的Raft節點分布在集群的不同機器上，每個RaftNode都在回圈處理Ready（如下圖所示）:
在達到快照創建條件時（上圖步驟6），即滿足一定周期（如6小時）且期間應用的已遞交日志數量達到閾值（如10000條），RaftNode通知對應的狀態機創建快照，這里主要是利用RocksDB的Snapshot及SstFileWriter將當前磁區所涉及的KV資料寫入相應的sst檔案內，在狀態機創建快照成功后，RaftNode通知對應的RaftStorage截斷并回收日志，由于目前Raft日志同樣使用RocksDB存盤，所以可以利用RocksDB的DeleteRange功能批量洗掉無用的日志，
如果同一Raft組內的某一節點所在的機器Down機了較長的時間，在此期間此組內的Leader達到快照條件創建了快照并回收了日志，之后Down掉的機器重新啟動，Follower與Leader通信后要求追加Down機期間的日志，但Leader快照前的日志已洗掉，Leader會發送Raft快照給Follower，這里需要注意的是Leader先發送狀態機創建的各個sst檔案，都發送完了再發送RaftSnapshot訊息，
Follower在收到快照訊息時（上圖步驟3），先清理當前磁區所涉及的所有舊資料，然后通知對應的狀態機恢復快照資料，這里主要是利用RocksDB的IngestExternalFile將各個sst檔案快速匯入存盤內，
創建與接收的快照檔案目前存盤在運行時snapshot目錄內，
二、簡單測驗：
1. 啟動集群并新建測驗用物體模型
參考前篇“告別單體架構，迎接分布式時代”啟動一個新集群，并且登錄至IDE創建新物體，
2. 關閉集群某一節點模擬Down機
直接Control+C關閉某一節點，
3. 新建一個服務插入5000條記錄
在IDE內新建服務用于插入5000條記錄（用于觸發快照條件），呼叫此服務后可看到控制臺輸出如下圖所示的創建快照日志，
4. 重新啟動Down機節點
通過如下命令重啟Down機節點，可看到控制臺輸出如下圖所示的恢復快照日志，
sudo ./appbox
5. 驗證Down機節點快斬訓復
通過tools/dbscan工具查看快照資料是否已恢復，
tools/dbscan --db=data(資料所在目錄) --cf=TableCF --take=10000 --prefix=000020017000
dbscan的引數--prefix=十六進制字串， 可以只匹配相同前綴的KV記錄
三、本篇小結：
??本篇介紹了Raft快照及日志截斷回收的流程及相應的測驗，GitHub上的運行時已更新可供測驗，作者開發AppBoxFuture到十月一日就整一年了，期間曾多次想放棄，好在頂著巨大的壓力總算解決了這最后一個技術難點，到此基本上原型驗證是沒有大問題了，下一步的重點是完善必要功能、穩定性及性能優化，并且考慮是開源該專案還是商業化運作，
