本章是系列文章的第十一章，主要介紹GPU的編譯原理，分析了多核運行程序中的記憶體分岔和控制流分岔的分析和處理，
本文中的所有內容來自學習DCC888的學習筆記或者自己理解的整理，如需轉載請注明出處，周榮華@燧原科技
11.1 什么是GPU
11.1.1 GPU的發展歷史
軟體控制的VGA幀緩沖區
頻繁使用的圖形柵格化程式
嘗試用硬體來加速這些處理
流水線化的圖形處理程序，例如變形，映射，切片，顯示等等
工程師開始發現一些程序本身雖然不一樣，但實作該功能的硬體是相似的，例如圖著色
從單獨的圖著色API到泛化的API
GPU指令集的誕生→泛化的整數通用處理函式 → 帶分支支持的處理函式
一個獨立的柵格化處理芯片 + 通用處理芯片
然后柵格化處理芯片又集成到了GPU里面，變成通用處理芯片的一部分
……
11.1.2 計算機組織
傳統的SIMD（Single Instruction Multiple Data）和SPMD（Single Program Multiple Data）到GPU的MSIMD（Multiple Single-Instruction Multiple-Data）
11.1.3 編程環境
主流編程環境主要有兩種，開源的OpenCL和閉源的C for CUDA，后者是NVIDIA發布的，前者是其他公司組成的聯盟發布的，這里主要說CUDA，
異構編程語言：一個能指定不同異構處理器上執行的編程語言，
傳統的C編程語言做矩陣操作的例子：
1 void saxpy_serial(int n, float alpha, float *x, float *y) { 2 for (int i = 0; i < n; i++) 3 y[i] = alpha * x[i] + y[i]; 4 } 5 // Invoke the serial function: 6 saxpy_serial(n, 2.0, x, y);
轉換成CUDA的例子：
1 __global__ void saxpy_parallel(int n, float alpha, float *x, float *y) { 2 int i = blockIdx.x * blockDim.x + threadIdx.x; 3 if (i < n) 4 y[i] = alpha * x[i] + y[i]; 5 } 6 // Invoke the parallel kernel: 7 int nblocks = (n + 255) / 256; 8 saxpy_parallel<<<nblocks, 256>>>(n, 2.0, x, y);

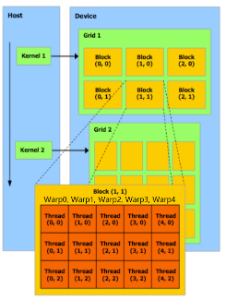

NV的GPU的組織結構：Grids → Blocks → Warps → Threads
Cuda programs = CPU programs + kernels
Kernels呼叫語法：
kernel<<<dGrd, dBck>>>(A,B,w,C);
指定grids和block
CPU programs → host programs
kernels → PTX (Parallel Thread Execution) → SASS (Streaming ASSembly)
11.2 分岔（Divergence）
英文里面Divergence有分岔，分支，歧義等多種意思，這里表示程式執行到某個點之后，可能有多個分支的情況，
11.2.1 SIMD的優缺點
優點：更低的功耗，指令解碼占用空間更少，
對于沒有分支的線性程式，SIMD的性能非常好，但程式幾乎不可避免會存在多個分支，
常見的分支主要有兩類：
- 因為記憶體訪問地址不一致導致的記憶體分岔
- 因為控制流分支導致的分岔
11.2.2 控制流分岔的例子
對下面的cuda 代碼：
1 __global__ void ex(float *v) { 2 if (v[tid] < 0.0) { 3 v[tid] /= 2; 4 } else { 5 v[tid] = 0.0; 6 } 7 }

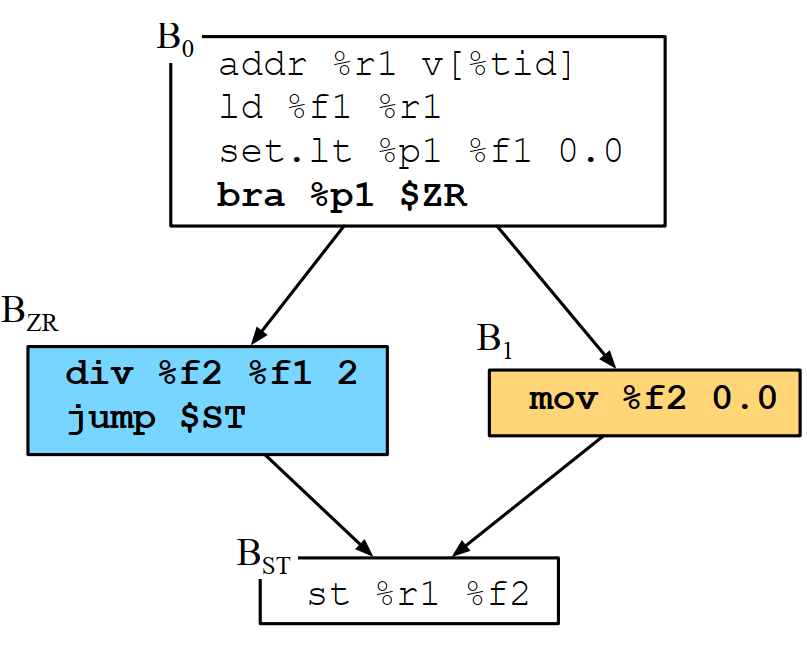

對應的控制流圖是這樣的：

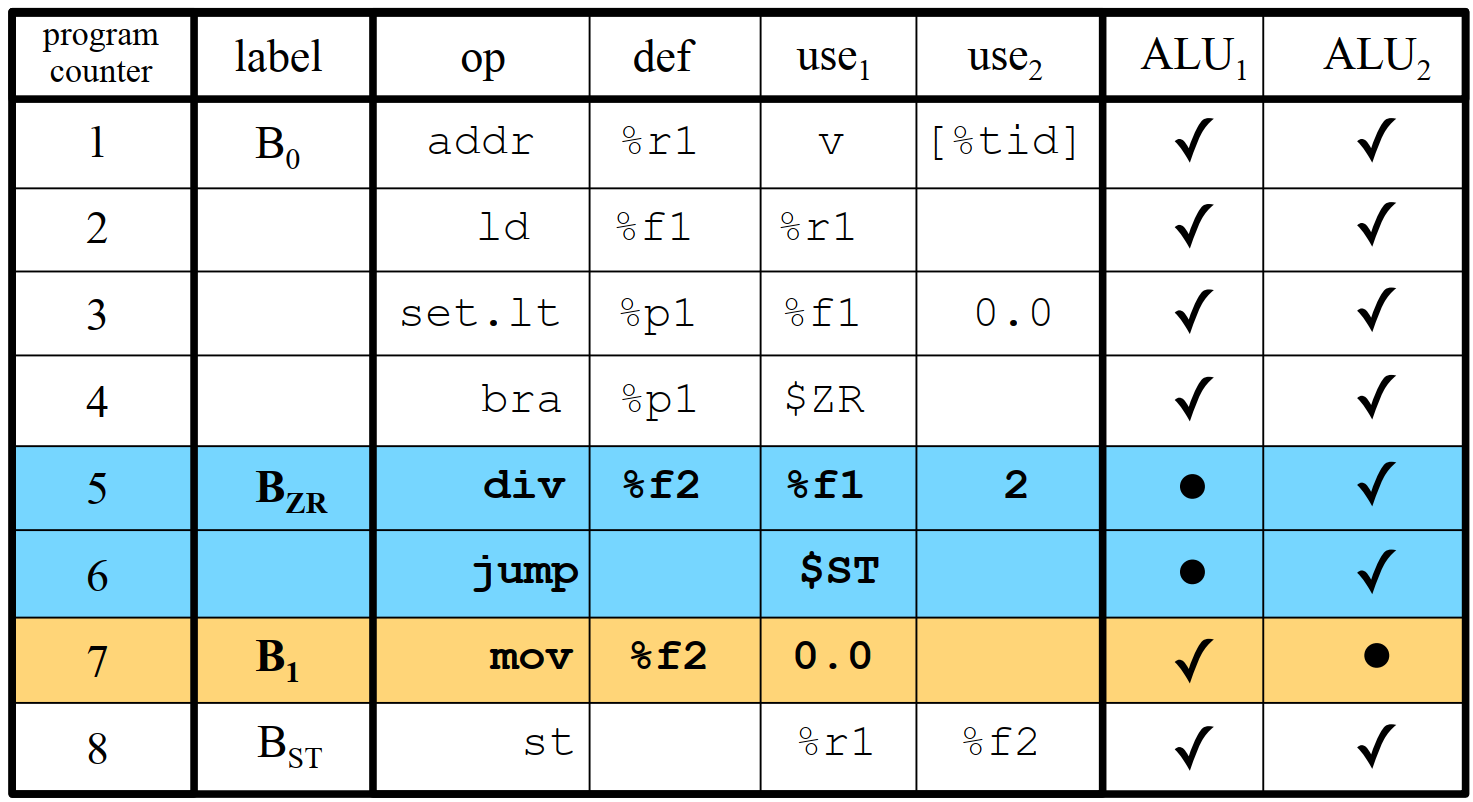

因為上面程式只有一處分岔（還記得上一章ILP中說的超級塊么？上面的DAG轉換成樹之后只有2個葉子節點），如果有兩個ALU，我們就可以在無視分岔的情況下把程式執行流水線畫出來：
11.2.3 什么樣的輸入性能最好？
對下面的cuda的例子，怎么樣調整輸入來達到最好的性能？
1 __global__ void dec2zero(int *v, int N) { 2 int xIndex = blockIdx.x * blockDim.x + threadIdx.x; 3 if (xIndex < N) { 4 while (v[xIndex] > 0) { 5 v[xIndex]--; 6 } 7 } 8 }
下面有五種初始化的方法：
1 void vecIncInit(int *data, int size) { 2 for (int i = 0; i < size; ++i) { 3 data[i] = size - i - 1; 4 } 5 } 6 void vecConsInit(int *data, int size) { 7 int cons = size / 2; 8 for (int i = 0; i < size; ++i) { 9 data[i] = cons; 10 } 11 } 12 void vecAltInit(int *data, int size) { 13 for (int i = 0; i < size; ++i) { 14 if (i % 2) { 15 data[i] = size; 16 } 17 } 18 } 19 void vecRandomInit(int *data, int size) { 20 for (int i = 0; i < size; ++i) { 21 data[i] = random() % size; 22 } 23 } 24 void vecHalfInit(int *data, int size) { 25 for (int i = 0; i < size / 2; ++i) { 26 data[i] = 0; 27 } 28 for (int i = size / 2; i < size; ++i) { 29 data[i] = size; 30 } 31 }
測驗下來的結果，在總的執行近似的情況下，沒有分岔和有一個分岔的性能是2倍的差異，正好印證了之前一個分岔需要2個ALU才能確保并行處理的觀點，另外一個分岔的性能和另外觸發了一個亂數生成器呼叫的性能接近：
vecIncInit | vecConsInit |
vecAltInit |
vecRandomInit |
vecHalfInit | |
|---|---|---|---|---|---|
| 總時間 | 20480000 | 20480000 | 20476800 | 20294984 | 20480000 |
| 實際時間 | 16250 | 16153 | 32193 | 30210 | 16157 |
11.3 分岔的動態檢測
11.3.1 分岔profiling
統計分岔執行時間和執行次數的方法
在并行世界，求程式的profile的程序遠比單核世界復雜，因為需要一個演算法找到那時正在運行的執行緒將這個profile的結果保存下來，
下面是常見的找記錄者的演算法：
1 int writer = 0; 2 bool gotWriter = false; 3 while (!gotWriter) { 4 bool iAmWriter = false; 5 if (laneid == writer) { 6 iAmWriter = true; 7 } 8 if ( ? t ∈ w | iAmWriter == true) { 9 gotWriter = true; 10 } 11 else { 12 writer++; 13 } 14 }
11.3.2 經典的雙調排序Bitonic Sort

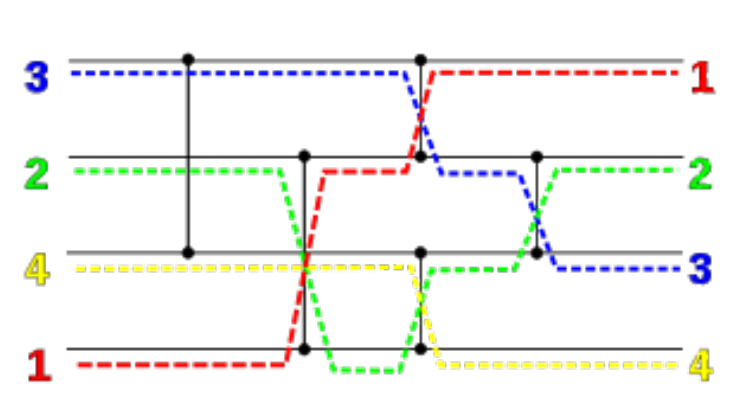

輸入是亂序3/2/4/1，經過5次排序和4次交換之后，變成順序的1/2/3/4
雙調排序的cuda代碼如下：
1 __global__ static void bitonicSort(int *values) { 2 extern __shared__ int shared[]; 3 const unsigned int tid = threadIdx.x; 4 shared[tid] = values[tid]; 5 __syncthreads(); 6 for (unsigned int k = 2; k <= NUM; k *= 2) { 7 for (unsigned int j = k / 2; j > 0; j /= 2) { 8 unsigned int ixj = tid ^ j; 9 if (ixj > tid) { 10 if ((tid & k) == 0) { 11 if (shared[tid] > shared[ixj]) { 12 swap(shared[tid], shared[ixj]); 13 } 14 } else { 15 if (shared[tid] < shared[ixj]) { 16 swap(shared[tid], shared[ixj]); 17 } 18 } 19 } 20 __syncthreads(); 21 } 22 } 23 values[tid] = shared[tid]; 24 }

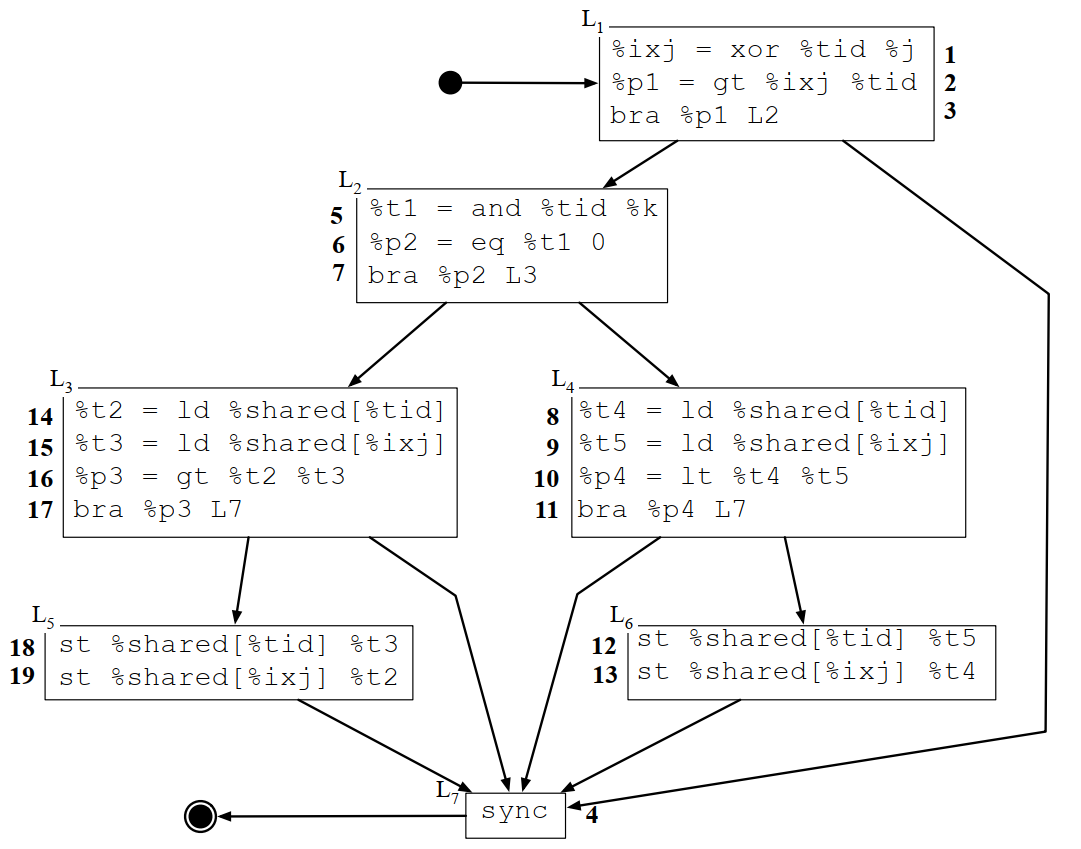

我們先不看外面的for回圈，針對核心的8到20行生成控制流圖：

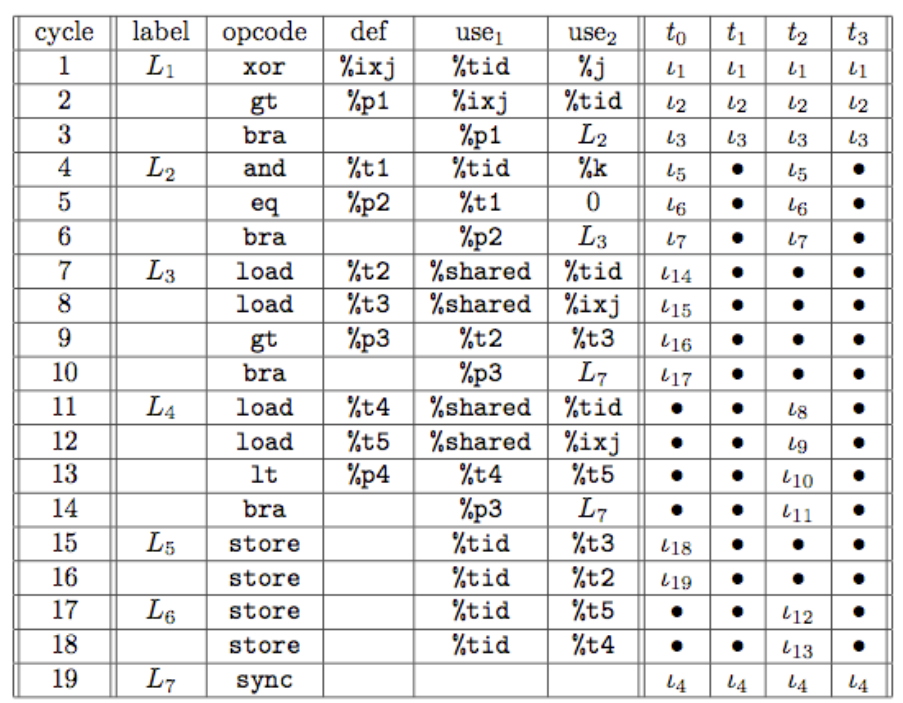

如果對執行程序做一下trace，大概結果是這樣（上面代碼里面有4個if，所以轉換成DAG之后就有4個分岔，對應執行時的4個執行緒）：
第一輪優化，3個分岔變成2個：
1 unsigned int a, b; 2 if ((tid & k) == 0) { 3 b = tid; 4 a = ixj; 5 } else { 6 b = ixj; 7 a = tid; 8 } 9 if (sh[b] > sh[a]) { 10 swap(sh[b], sh[a]); 11 }

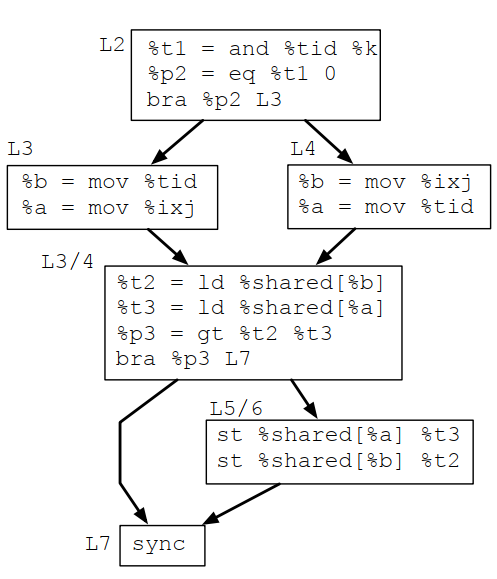

優化之后的控制流圖變成這樣（性能提升6.7%）：
第二輪優化，2個分岔變成1個：
1 int p = (tid & k) == 0; 2 unsigned b = p ? tid : ixj; 3 unsigned a = p ? ixj : tid; 4 if (sh[b] > sh[a]) { 5 swap(sh[b], sh[a]); 6 }

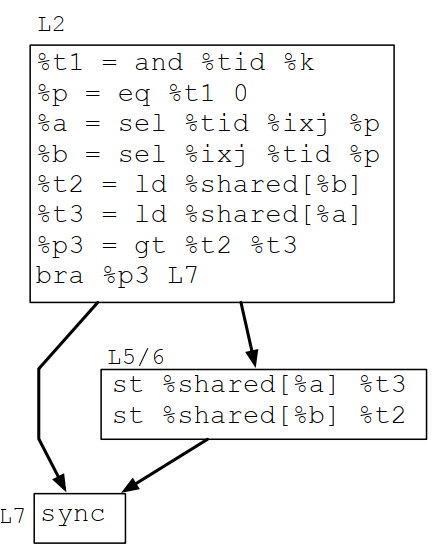

實際上?運算式也是完成分岔的功能，但由于大多數指令集都有專門的問號運算式的指令，所以巧妙使用問號運算式將第一重分岔消掉，改進之后的CFG是這樣的（性能提升9.2%）：
11.3.3 總結
性能優化程序主要是消滅分岔，那前面提到的profile資料對這個性能優化有幫助么？
理論上不論profile資料是什么樣的，能消滅的分岔肯定優先消滅掉，profile資料對分岔消除的提示是盡可能優先消除執行時間比較長，執行次數比較多的分岔，
拋開分岔問題本身，profile的資料會提示優化執行時間和執行次數比較多的BB，
11.4 分岔的靜態檢測
11.4.1 分岔變數和統一變數
分岔變數（Divergent Variables）：如果一個變數對不同執行緒會出現不同的值，則稱該變數為分岔變數，
統一變數（Uniform Variables）：如果一個變數在不同執行緒呈現完全相同的值，則稱該變數為統一變數，
成為分岔變數的幾種場景：
- tid是分岔變數
- 原子操作產生的變數是分岔變數
- 如果v對分岔變數有資料依賴，則v也是分岔變數
- 如果v對分岔變數有控制依賴，則v也是分岔變數
分岔變數在資料流圖和控制流圖上具有傳播性，
11.4.2 找到依賴
在一個非SSA的程式里面，找到某個變數是分岔變數還是非分岔變數是有歧義的，因為一個變數被多次賦值，可能有些賦值生成統一變數，有些賦值生成分岔變數，
但在SSA格式程式中，變數的分岔屬性值就要容易確定的多，

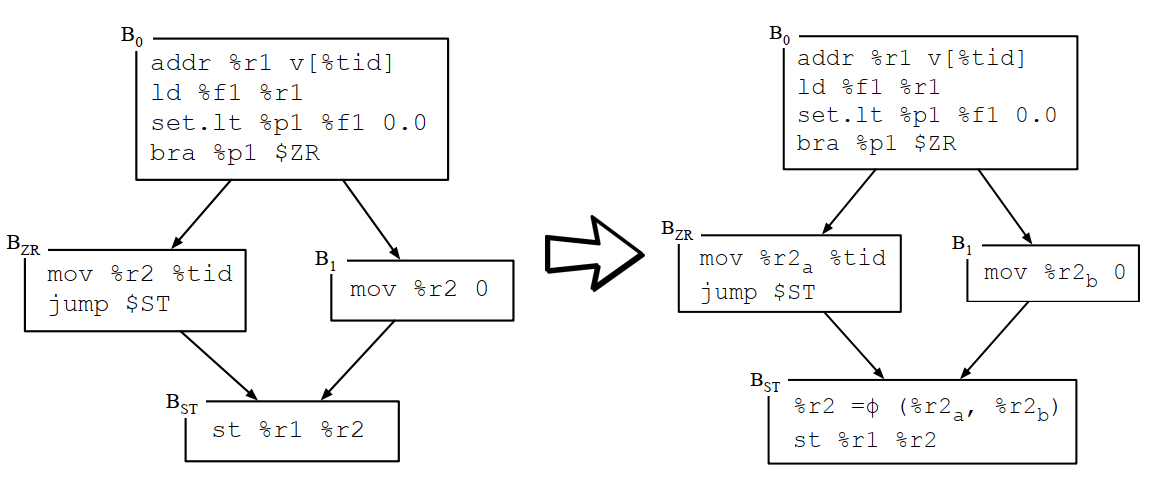

例如下面的例子中r2在未SSA化之前，可能是分岔變數，也可能是統一變數，右邊SSA化之后，r2a和r2是分岔變數，r2b是統一變數，
11.4.3 資料依賴圖DDG
在ILP里面，我們曾經說過IDG，指令依賴圖，這里說的資料依賴圖和IDG其實也是類似的，關注的都是資料依賴，不過IDG關注的是指令執行程序的依賴，DDG關注的是資料本身的依賴，

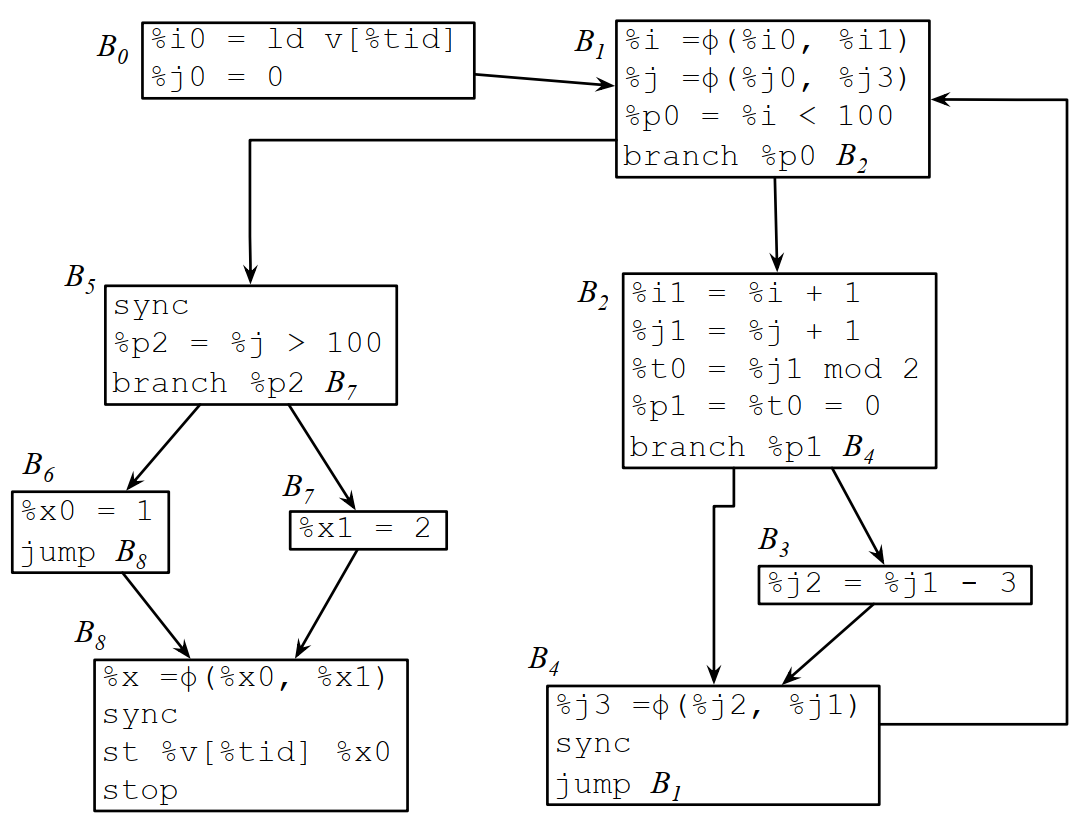

對下面的CFG，會生成什么樣的DDG？

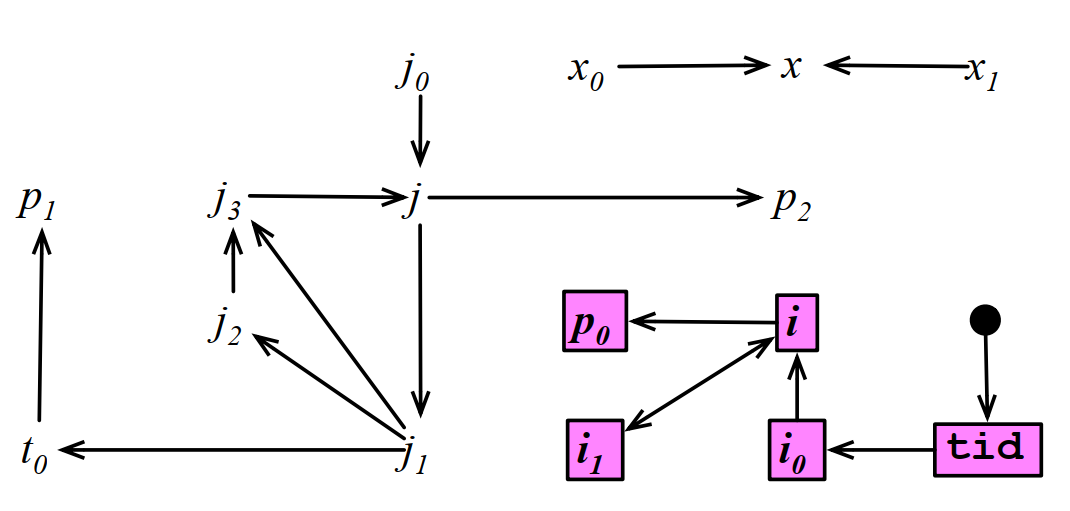

對應的DDG如下：
這個資料依賴對ILP可能已經足夠了，但對分岔分析還不夠，有些分岔變數漏掉了！
例如j的值依賴B1里面的分支，這個分支的條件是個分岔變數，這也會導致j變成分岔變數，所以除了資料依賴外，還需要考慮控制依賴，
11.4.4 控制依賴圖
影響區：一個分支斷言的影響區是該斷言影響的基本塊的集合，
后支配：相對于支配屬性而言，后支配屬性是一個節點B2走到程式結束的每條路徑都要經過B1，則稱為B1后支配B2，
直接后支配：如果節點B1后支配節點B2，并且不存在一個節點B3，B1后支配B3，并且B3后支配B2，則稱為B1是B2的直接后支配，
一個分支斷言的影響區是該分支所在BB到分支的直接后支配BB，

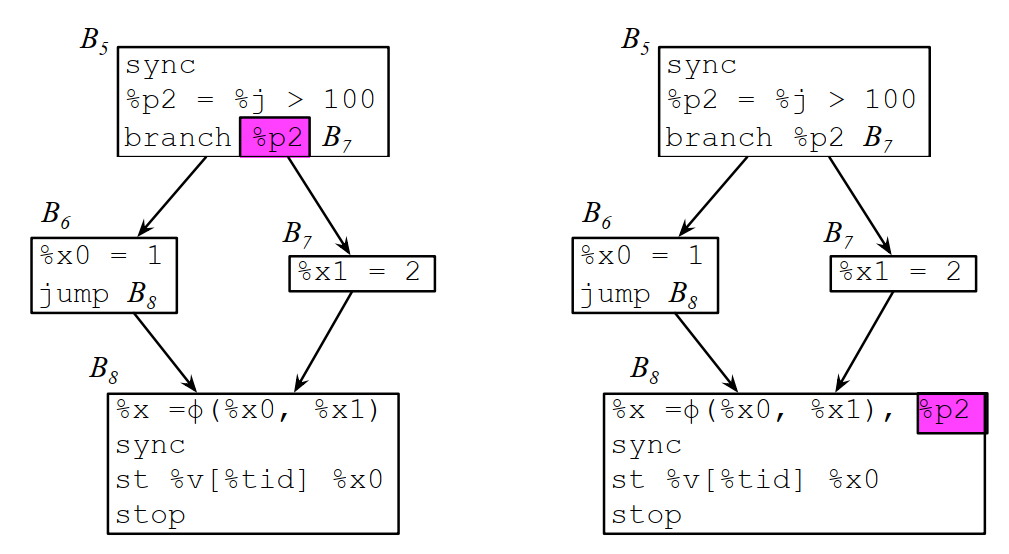

為了方便表示控制依賴導致的后支配，我們將φ函式升級擴展成為帶斷言的φ函式，例如下圖中的x本來只對x0和x1有資料依賴，現在它也對p2有資料依賴：

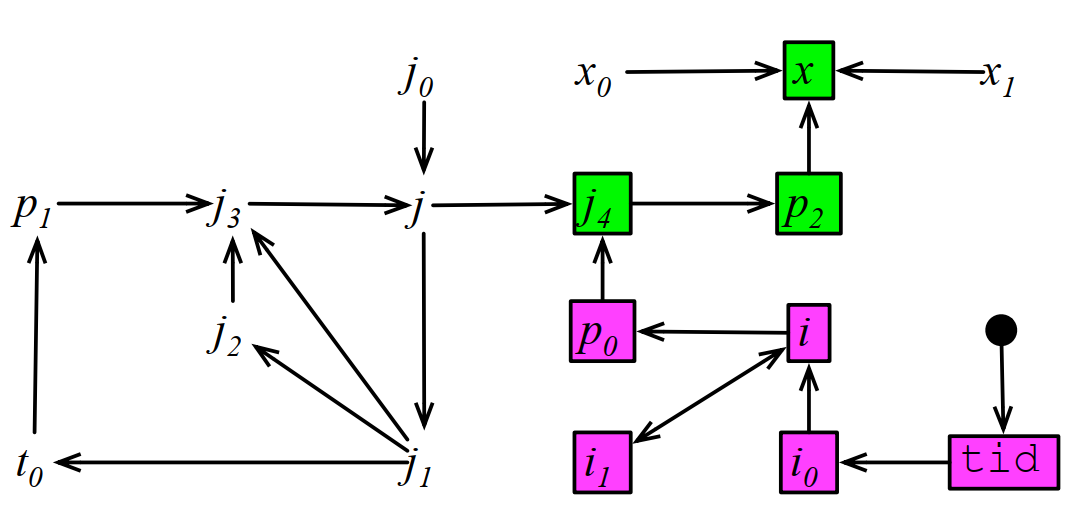

升級φ函式之后的資料依賴圖：
11.5 分岔優化
11.5.1 同步柵欄洗掉

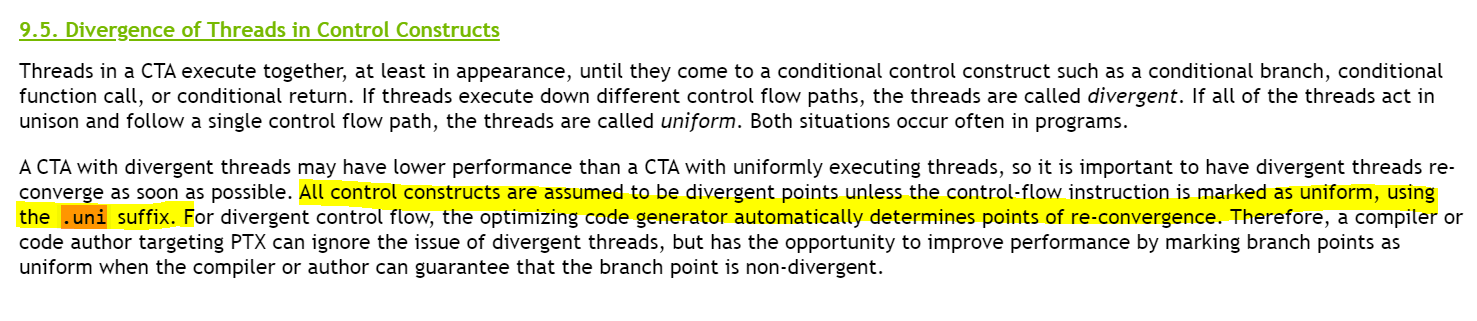

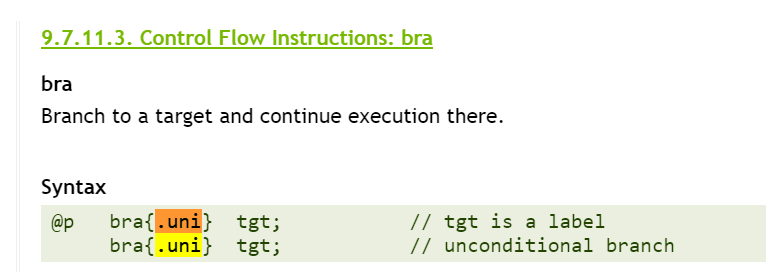

CUDA的ptx指令集默認分支命令都是會產生分岔的，除非特定加上.uni后綴：
所以在明確肯定不會產生分岔變數的分支命令，可以加上.uni后綴：
上面的截圖來自PTX ISA :: CUDA Toolkit Documentation (nvidia.com)
11.5.2 暫存器分配
相對于傳統單核的暫存器分配，溢位處理都是直接放到記憶體中，GPU場景下的暫存器溢位可以選擇溢位老本地記憶體和全域記憶體，部分在多個核中共享的變數，還可以考慮放到共享記憶體中，
11.5.3 資料重定位
準排序演算法
將資料切片，每個執行緒處理一個切片，并在每個切片排序完之后，再拷貝回來：
1 __global__ static void maxSort1(int *values, int N) { 2 // 1) COPY-INTO: Copy data from the values vector 3 // into shared memory: 4 __shared__ int shared[THREAD_WORK_SIZE * NUM_THREADS]; 5 for (unsigned k = 0; k < THREAD_WORK_SIZE; k++) { 6 unsigned loc = k * blockDim.x + threadIdx.x; 7 if (loc < N) { 8 shared[loc] = values[loc + blockIdx.x * blockDim.x]; 9 } 10 } 11 __syncthreads(); 12 // 2) SORT: each thread sorts its chunk of data 13 // with a small sorting net. 14 int index1 = threadIdx.x * THREAD_WORK_SIZE; 15 int index2 = threadIdx.x * THREAD_WORK_SIZE + 1; 16 int index3 = threadIdx.x * THREAD_WORK_SIZE + 2; 17 int index4 = threadIdx.x * THREAD_WORK_SIZE + 3; 18 if (index4 < N) { 19 swapIfNecessary(shared, index1, index3); 20 swapIfNecessary(shared, index2, index4); 21 swapIfNecessary(shared, index1, index2); 22 swapIfNecessary(shared, index3, index4); 23 swapIfNecessary(shared, index2, index3); 24 } 25 __syncthreads(); 26 // 3) SCATTER: the threads distribute their data 27 // along the array. 28 __shared__ int scattered[THREAD_WORK_SIZE * 300]; 29 unsigned int nextLoc = threadIdx.x; 30 for (unsigned i = 0; i < THREAD_WORK_SIZE; i++) { 31 scattered[nextLoc] = shared[threadIdx.x * THREAD_WORK_SIZE + i]; 32 nextLoc += blockDim.x; 33 } 34 __syncthreads(); 35 // 4) COPY-BACK: Copy the data back from the shared 36 // memory into the values vector: 37 for (unsigned k = 0; k < THREAD_WORK_SIZE; k++) { 38 unsigned loc = k * blockDim.x + threadIdx.x; 39 if (loc < N) { 40 values[loc + blockIdx.x * blockDim.x] = scattered[loc]; 41 } 42 } 43 }
11.6 分岔研究歷史
GPU的歷史都比較新，所以關于GPU的分岔分析資料也比較新：
-
Ryoo, S. Rodrigues, C. Baghsorkhi, S. Stone, S. Kirk, D. and Hwu, Wen-Mei. "Optimization principles and application performance evaluation of a multithreaded GPU using CUDA", PPoPP, p 73-82 (2008) CUDA介紹
-
Coutinho, B. Diogo, S. Pereira, F and Meira, W. "Divergence Analysis and Optimizations", PACT, p 320-329 (2011) 分岔分析與優化
-
Sampaio, D. Martins, R. Collange, S. and Pereira, F. "Divergence Analysis", TOPLAS, 2013. 分岔分析
