xxl-job

系統說明

安裝

安裝部署參考檔案：分布式任務調度平臺xxl-job

功能

定時調度、服務解耦、靈活控制跑批時間（停止、開啟、重新設定時間、手動觸發）

XXL-JOB是一個輕量級分布式任務調度平臺，其核心設計目標是開發迅速、學習簡單、輕量級、易擴展，現已開放源代碼并接入多家公司線上產品線，開箱即用

概念

執行器串列：一個執行器是一個專案

任務：一個任務是一個專案中的 JobHandler

一個xxl-job服務可以有多個執行器（專案），一個專案下可以有多個任務（JobHandler），他們是如何關聯的？

頁面操作：

在管理平臺可以新增執行器（專案）
在任務串列可以指定執行器（專案）下新增多個任務（JobHandler）

代碼操作：

專案配置中增加 xxl.job.executor.appname = "執行器名稱"
在實作類中增加 @JobHandler(value=https://www.cnblogs.com/guoyinli/p/"xxl-job-demo") 注解，并繼承 IJobHandler

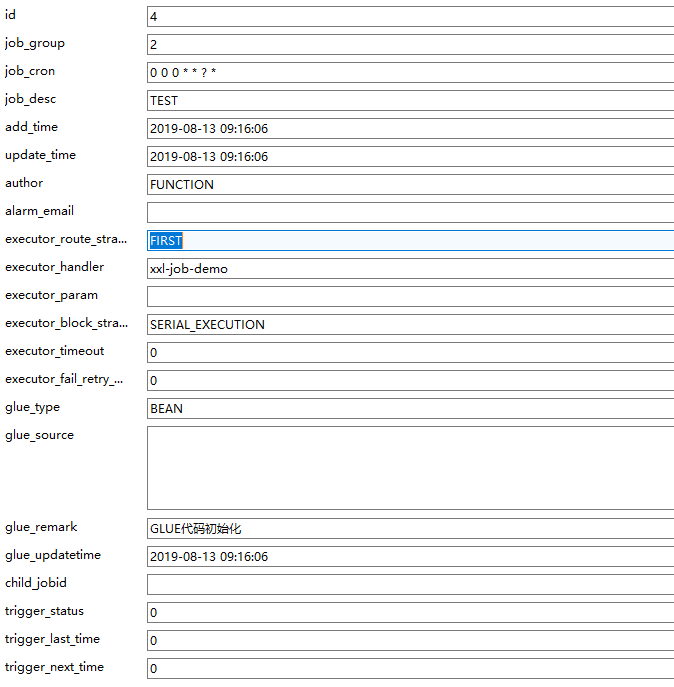

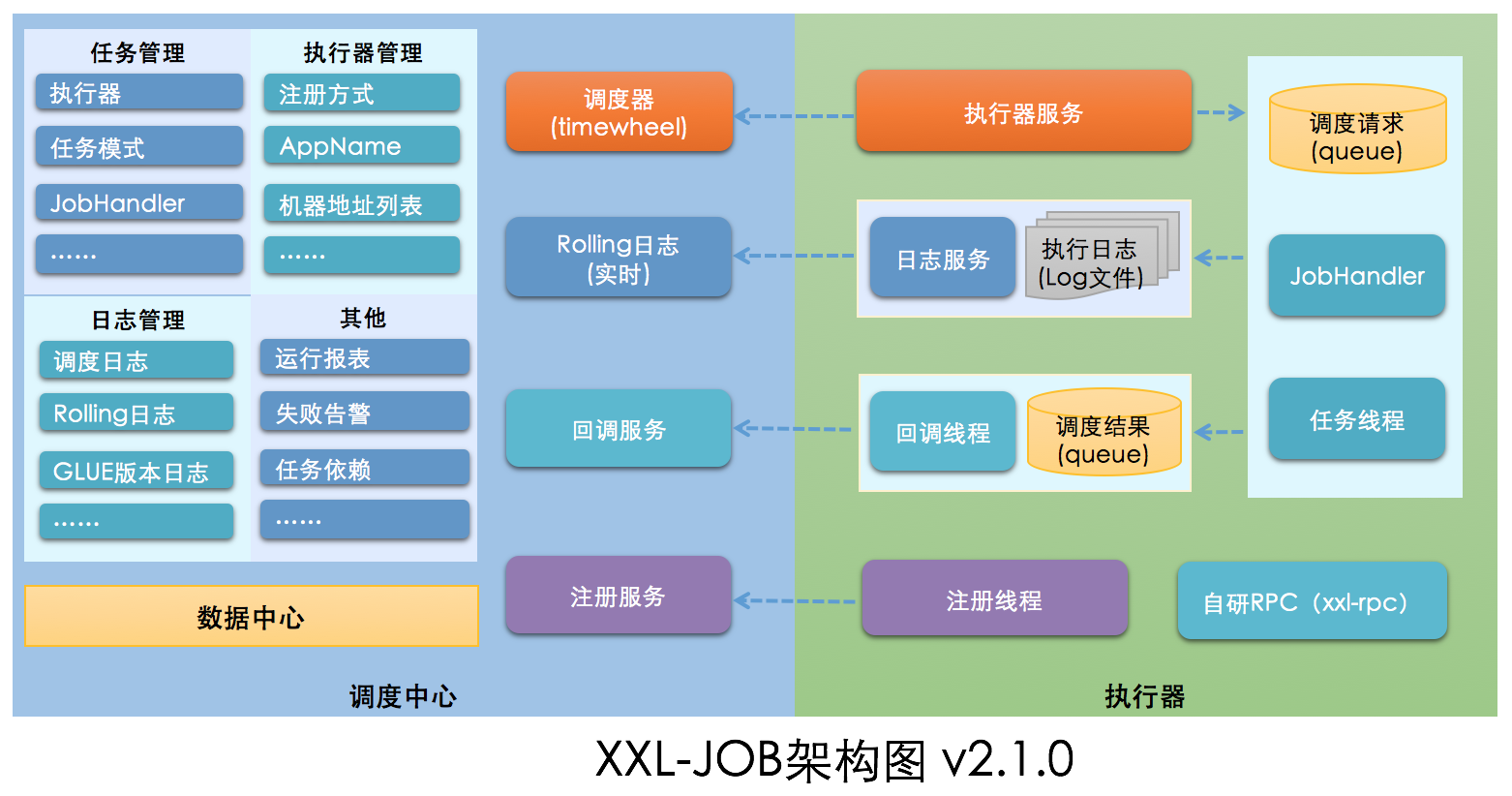

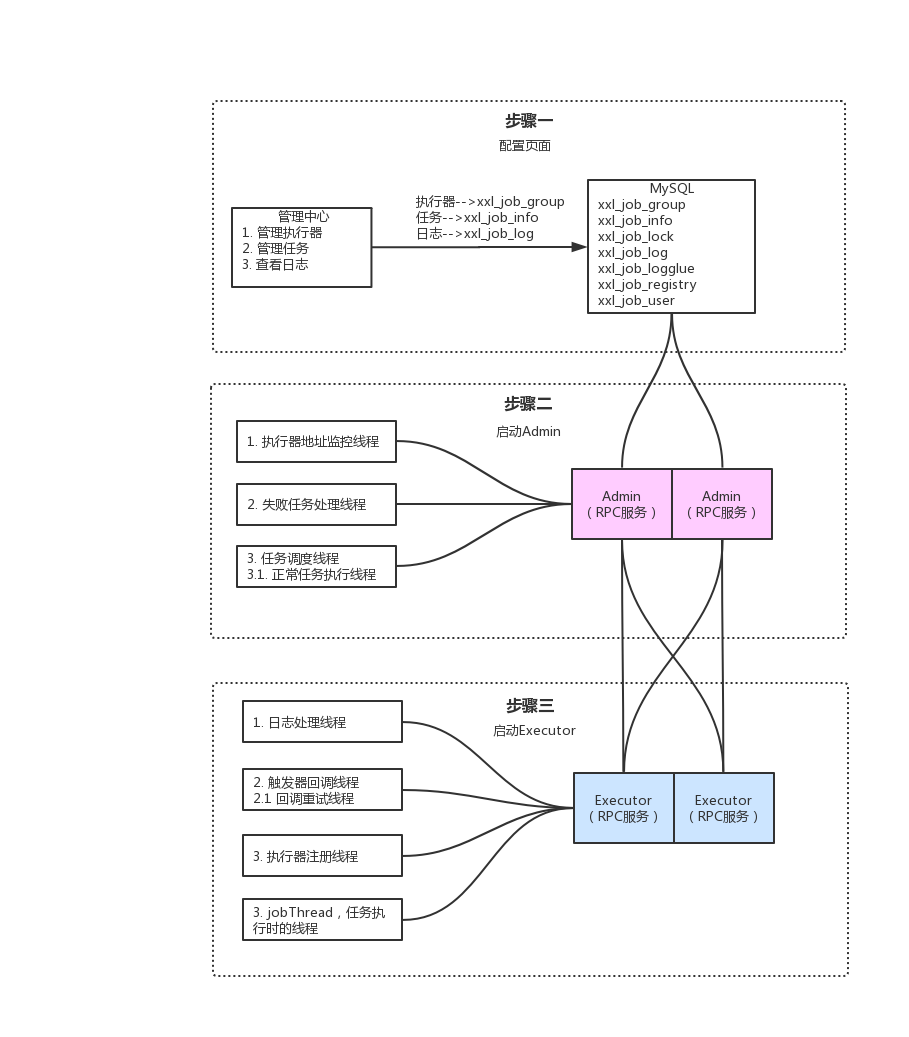

架構圖

拋出疑問

調度中心啟動程序？
執行器啟動程序？
執行器如何注冊到調度中心？
調度中心怎么呼叫執行器？
集群調度時如何控制一個任務在該時刻不會重復執行
集群部署應該注意什么？

系統分析

執行器依賴jar包

com.xuxueli:xxl-job-core:2.1.0

com.xuxueli:xxl-registry-client:1.0.2

com.xuxueli:xxl-rpc-core:1.4.1

調度中心啟動程序

// 1. 加載 XxlJobAdminConfig，adminConfig = this
XxlJobAdminConfig.java

// 啟動程序代碼
@Component
public class XxlJobScheduler implements InitializingBean, DisposableBean {
	private static final Logger logger = LoggerFactory.getLogger(XxlJobScheduler.class);

	@Override
	public void afterPropertiesSet() throws Exception {
		// init i18n
		initI18n();

		// admin registry monitor run
        // 2. 啟動注冊監控器（將注冊到register表中的IP加載到group表）/ 30執行一次
		JobRegistryMonitorHelper.getInstance().start();

		// admin monitor run
        // 3. 啟動失敗日志監控器（失敗重試，失敗郵件發送）
		JobFailMonitorHelper.getInstance().start();

		// admin-server
        // 4. 初始化RPC服務
		initRpcProvider();

		// start-schedule
        // 5. 啟動定時任務調度器（執行任務，快取任務）
		JobScheduleHelper.getInstance().start();

		logger.info(">>>>>>>>> init xxl-job admin success.");
	}

	......
}

執行器啟動程序

@Override
public void start() throws Exception {

	// init JobHandler Repository
    // 將執行 JobHandler 注冊到快取中 jobHandlerRepository（ConcurrentMap）
	initJobHandlerRepository(applicationContext);

	// refresh GlueFactory
    // 重繪GLUE
	GlueFactory.refreshInstance(1);

	// super start
    // 核心啟動項
	super.start();
}

public void start() throws Exception {
    // 初始化日志路徑
    // private static String logBasePath = "/data/applogs/xxl-job/jobhandler";
	XxlJobFileAppender.initLogPath(this.logPath);
    // 初始化注冊中心串列 （把注冊地址放到 List）
	this.initAdminBizList(this.adminAddresses, this.accessToken);
    // 啟動日志檔案清理執行緒 （一天清理一次）
    // 每天清理一次過期日志，配置引數必須大于3才有效
	JobLogFileCleanThread.getInstance().start((long)this.logRetentionDays);
    // 開啟觸發器回呼執行緒
	TriggerCallbackThread.getInstance().start();
    // 指定埠
	this.port = this.port > 0 ? this.port : NetUtil.findAvailablePort(9999);
    // 指定IP
	this.ip = this.ip != null && this.ip.trim().length() > 0 ? this.ip : IpUtil.getIp();
    // 初始化RPC 將執行器注冊到調度中心 30秒一次
	this.initRpcProvider(this.ip, this.port, this.appName, this.accessToken);
}

執行器注冊到調度中心

執行器

// 注冊執行器入口
XxlJobExecutor.java->initRpcProvider()->xxlRpcProviderFactory.start();

// 開啟注冊
XxlRpcProviderFactory.java->start();

// 執行注冊
ExecutorRegistryThread.java->start();
// RPC 注冊代碼
for (AdminBiz adminBiz: XxlJobExecutor.getAdminBizList()) {
	try {
		ReturnT<String> registryResult = adminBiz.registry(registryParam);
		if (registryResult!=null && ReturnT.SUCCESS_CODE == registryResult.getCode()) {
			registryResult = ReturnT.SUCCESS;
			logger.debug(">>>>>>>>>>> xxl-job registry success, registryParam:{}, registryResult:{}", new Object[]{registryParam, registryResult});
			break;
		} else {
			logger.info(">>>>>>>>>>> xxl-job registry fail, registryParam:{}, registryResult:{}", new Object[]{registryParam, registryResult});
		}
	} catch (Exception e) {
		logger.info(">>>>>>>>>>> xxl-job registry error, registryParam:{}", registryParam, e);
	}

}

調度中心

// RPC 注冊服務
AdminBizImpl.java->registry();

資料庫

調度中心呼叫執行器

/* 調度中心執行步驟 */
// 1. 呼叫執行器
XxlJobTrigger.java->runExecutor();

// 2. 獲取執行器
XxlJobScheduler.java->getExecutorBiz();

// 3. 呼叫
ExecutorBizImpl.java->run();

/* 執行器執行步驟 */
// 1. 執行器介面
ExecutorBiz.java->run();

// 2. 執行器實作
ExecutorBizImpl.java->run();

// 3. 把jobInfo 從 jobThreadRepository (ConcurrentMap) 中獲取一個新執行緒，并開啟新執行緒
XxlJobExecutor.java->registJobThread();

// 4. 保存到當前執行緒佇列
JobThread.java->pushTriggerQueue();

// 5. 執行
JobThread.java->handler.execute(triggerParam.getExecutorParams());

調度中心（Admin）

實作 org.springframework.beans.factory.InitializingBean類，重寫 afterPropertiesSet 方法，在初始化bean的時候都會執行該方法

DisposableBean spring停止時執行

結束加載項

停止定時任務調度器（中斷scheduleThread，中斷ringThread）
停止觸發執行緒池（JobTriggerPoolHelper）
停止注冊監控器（registryThread）
停止失敗日志監控器（monitorThread）
停止RPC服務（stopRpcProvider）

手動執行方式

JobInfoController.java

@RequestMapping("/trigger")
@ResponseBody
//@PermissionLimit(limit = false)
public ReturnT<String> triggerJob(int id, String executorParam) {
    // force cover job param
    if (executorParam == null) {
        executorParam = "";
    }

    JobTriggerPoolHelper.trigger(id, TriggerTypeEnum.MANUAL, -1, null, executorParam);
    return ReturnT.SUCCESS;
}

定時調度策略

調度策略執行圖

調度策略原始碼

JobScheduleHelper.java->start();

路由策略

第一個

固定選擇第一個機器

ExecutorRouteFirst.java->route();

最后一個

固定選擇最后一個機器

ExecutorRouteLast.java->route();

輪詢

隨機選擇在線的機器

ExecutorRouteRound.java->route();

private static int count(int jobId) {
	// cache clear
	if (System.currentTimeMillis() > CACHE_VALID_TIME) {
		routeCountEachJob.clear();
		CACHE_VALID_TIME = System.currentTimeMillis() + 1000*60*60*24;
	}

	// count++
	Integer count = routeCountEachJob.get(jobId);
	count = (count==null || count>1000000)?(new Random().nextInt(100)):++count;  // 初始化時主動Random一次，緩解首次壓力
	routeCountEachJob.put(jobId, count);
	return count;
}

隨機

隨機獲取地址串列中的一個

ExecutorRouteRandom.java->route();

一致性HASH

一個job通過hash演算法固定使用一臺機器，且所有任務均勻散列在不同機器

ExecutorRouteConsistentHash.java->route();

public String hashJob(int jobId, List<String> addressList) {

	// ------A1------A2-------A3------
	// -----------J1------------------
	TreeMap<Long, String> addressRing = new TreeMap<Long, String>();
	for (String address: addressList) {
		for (int i = 0; i < VIRTUAL_NODE_NUM; i++) {
			long addressHash = hash("SHARD-" + address + "-NODE-" + i);
			addressRing.put(addressHash, address);
		}
	}

	long jobHash = hash(String.valueOf(jobId));
    // 取出鍵值 >= jobHash
	SortedMap<Long, String> lastRing = addressRing.tailMap(jobHash);
	if (!lastRing.isEmpty()) {
		return lastRing.get(lastRing.firstKey());
	}
	return addressRing.firstEntry().getValue();
}

最不經常使用

使用頻率最低的機器優先被選舉
把地址串列加入到記憶體中，等下次執行時剔除無效的地址，判斷地址串列中執行次數最少的地址取出
頻率、次數

ExecutorRouteLFU.java->route();

public String route(int jobId, List<String> addressList) {

	// cache clear
	if (System.currentTimeMillis() > CACHE_VALID_TIME) {
		jobLfuMap.clear();
		CACHE_VALID_TIME = System.currentTimeMillis() + 1000*60*60*24;
	}

	// lfu item init
	HashMap<String, Integer> lfuItemMap = jobLfuMap.get(jobId);     // Key排序可以用TreeMap+構造入參Compare；Value排序暫時只能通過ArrayList；
	if (lfuItemMap == null) {
		lfuItemMap = new HashMap<String, Integer>();
		jobLfuMap.putIfAbsent(jobId, lfuItemMap);   // 避免重復覆寫
	}

	// put new
	for (String address: addressList) {
		if (!lfuItemMap.containsKey(address) || lfuItemMap.get(address) >1000000 ) {
            // 0-n亂數，包括0不包括n
			lfuItemMap.put(address, new Random().nextInt(addressList.size()));  // 初始化時主動Random一次，緩解首次壓力
		}
	}
	// remove old
	List<String> delKeys = new ArrayList<>();
	for (String existKey: lfuItemMap.keySet()) {
		if (!addressList.contains(existKey)) {
			delKeys.add(existKey);
		}
	}
	if (delKeys.size() > 0) {
		for (String delKey: delKeys) {
			lfuItemMap.remove(delKey);
		}
	}

    /*********************** 優化 START ***********************/
    // 優化  remove old部分
    Iterator<String> iterable = lfuItemMap.keySet().iterator();
    while (iterable.hasNext()) {
        String address = iterable.next();
        if (!addressList.contains(address)) {
            iterable.remove();
        }
    }
    /*********************** 優化 START ***********************/

	// load least userd count address
    // 從小到大排序
	List<Map.Entry<String, Integer>> lfuItemList = new ArrayList<Map.Entry<String, Integer>>(lfuItemMap.entrySet());
	Collections.sort(lfuItemList, new Comparator<Map.Entry<String, Integer>>() {
		@Override
		public int compare(Map.Entry<String, Integer> o1, Map.Entry<String, Integer> o2) {
			return o1.getValue().compareTo(o2.getValue());
		}
	});

	Map.Entry<String, Integer> addressItem = lfuItemList.get(0);
	String minAddress = addressItem.getKey();
	addressItem.setValue(addressItem.getValue() + 1);

	return addressItem.getKey();
}

故障轉移

按照順序依次進行心跳檢測，第一個心跳檢測成功的機器選定為目標執行器并發起調度

ExecutorRouteFailover.java->route();

忙碌轉移

按照順序依次進行空閑檢測，第一個空閑檢測成功的機器選定為目標執行器并發起調度

ExecutorRouteBusyover.java->route();

分片廣播

廣播觸發對應集群中所有機器執行一次任務，同時傳遞分片引數；可根據分片引數開發分片任務

阻塞處理策略

為了解決執行執行緒因并發問題、執行效率慢、任務多等原因而做的一種執行緒處理機制，主要包括串行、丟棄后續調度、覆寫之前調度，一般常用策略是串行機制

ExecutorBlockStrategyEnum.java

SERIAL_EXECUTION("Serial execution"), // 串行
DISCARD_LATER("Discard Later"), // 丟棄后續調度
COVER_EARLY("Cover Early"); // 覆寫之前調度

ExecutorBizImpl.java->run();

// executor block strategy
if (jobThread != null) {
	ExecutorBlockStrategyEnum blockStrategy = ExecutorBlockStrategyEnum.match(triggerParam.getExecutorBlockStrategy(), null);
	if (ExecutorBlockStrategyEnum.DISCARD_LATER == blockStrategy) {
		// discard when running
		if (jobThread.isRunningOrHasQueue()) {
			return new ReturnT<String>(ReturnT.FAIL_CODE, "block strategy effect："+ExecutorBlockStrategyEnum.DISCARD_LATER.getTitle());
		}
	} else if (ExecutorBlockStrategyEnum.COVER_EARLY == blockStrategy) {
		// kill running jobThread
		if (jobThread.isRunningOrHasQueue()) {
			removeOldReason = "block strategy effect：" + ExecutorBlockStrategyEnum.COVER_EARLY.getTitle();

			jobThread = null;
		}
	} else {
		// just queue trigger
	}
}

單機串行

對當前執行緒不做任何處理，并在當前執行緒的佇列里增加一個執行任務

丟棄后續調度

如果當前執行緒阻塞，后續任務不再執行，直接回傳失敗

覆寫之前調度

創建一個移除原因，新建一個執行緒去執行后續任務

運行模式

ExecutorBizImpl.java->run();

BEAN

java里的bean物件

GLUE(Java)

利用java的反射機制，通過代碼字串生成物體類

IJobHandler originJobHandler = GlueFactory.getInstance().loadNewInstance(triggerParam.getGlueSource());

GroovyClassLoader

GLUE(Shell Python PHP Nodejs PowerShell)

按照檔案命名規則創建一個執行腳本檔案和一個日志輸出檔案，通過腳本執行器執行

失敗重試次數

任務失敗后記錄到 xxl_job_log 中，由失敗監控執行緒查詢處理失敗的任務且失敗次數大于0，繼續執行

任務超時時間

把超時時間給 triggerParam 觸發引數，在呼叫執行器的任務時超時時間，有點類似HttpClient的超時時間

執行器（Exector）

注冊自己的機器地址
注冊專案中的 JobHandler

提供被調度中心呼叫的介面

public interface ExecutorBiz {

    /**
     * 供調度中心檢測機器是否存活
     *
     * beat
     * @return
     */
    public ReturnT<String> beat();

    /**
     * 供調度中心檢測機器是否空閑
     *
     * @param jobId
     * @return
     */
    public ReturnT<String> idleBeat(int jobId);

    /**
     * kill
     * @param jobId
     * @return
     */
    public ReturnT<String> kill(int jobId);

    /**
     * log
     * @param logDateTim
     * @param logId
     * @param fromLineNum
     * @return
     */
    public ReturnT<LogResult> log(long logDateTim, long logId, int fromLineNum);

    /**
     * 執行觸發器
     *
     * @param triggerParam
     * @return
     */
    public ReturnT<String> run(TriggerParam triggerParam);

}

總結

學到了什么

演算法（LFU、LRU、輪詢等）
JDK動態代理物件（詳細研究）
用到了Netty（詳細研究）
FutureTask
GroovyClassLoader
