Java設計模式 - 組合模式
- 簡介
- 組合模式原理
- 組合模式實體
  - ①、定義抽象類-Component
  - ②、定義葉子類和非葉子類
  - ③、測驗

簡介

組合模式（Composite Pattern），又叫部分整體模式，是用于把一組相似的物件當作一個單一的物件，組合模式依據樹形結構來組合物件，用來表示部分以及整體層次，這種型別的設計模式屬于結構型模式，它創建了物件組的樹形結構，

組合模式原理

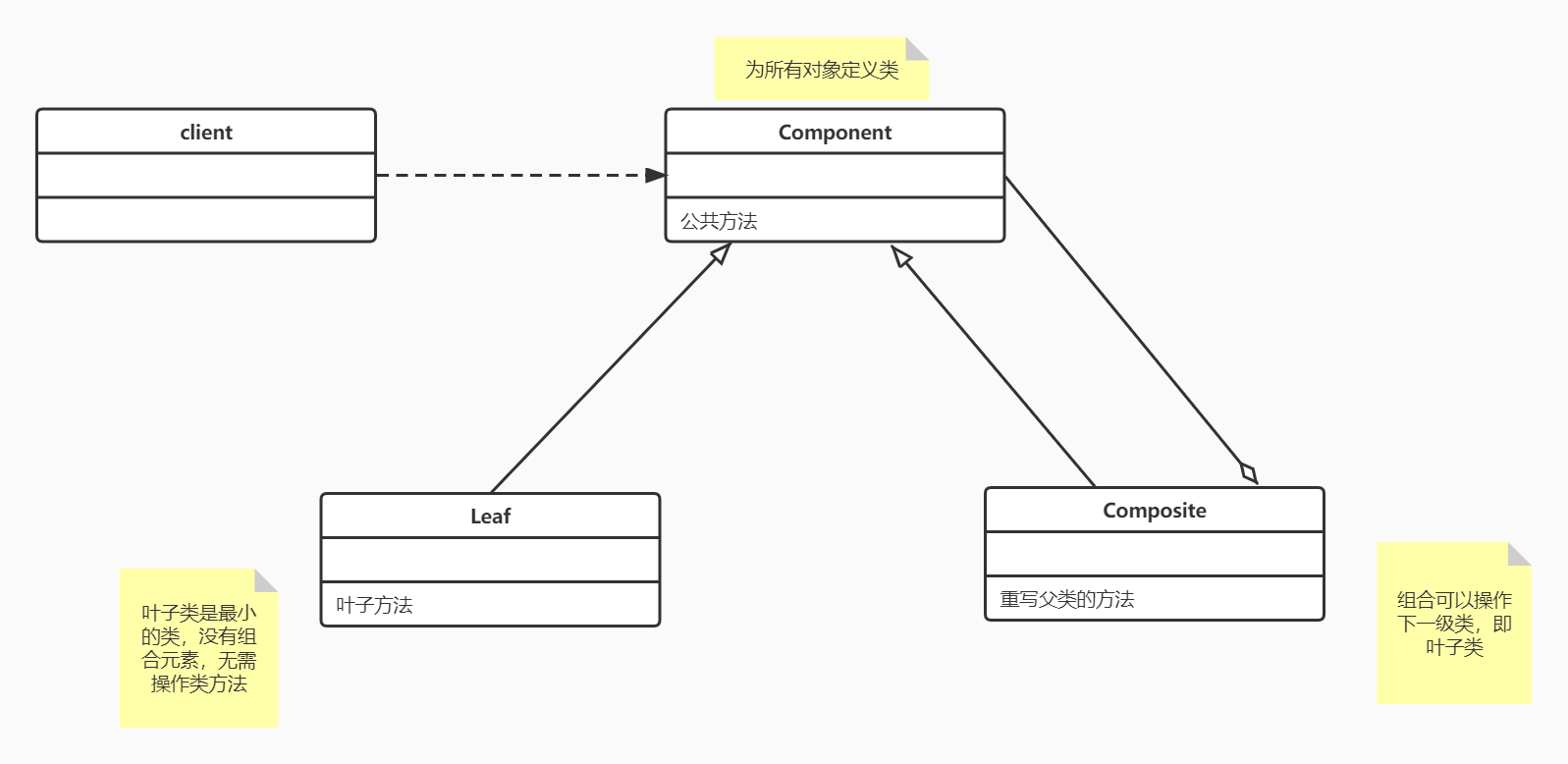

首先先看一下組合的UML圖

Compoent：抽象類或者介面，是組合物件宣告的介面，實作所有類的默認行為，用于訪問、管理子部件，
Leaf：組合中的葉子節點，最小的類
Composite：非葉子節點，用來操作組合物件，存盤子部件，

組合模式實體

接下來用一個例子來學習組合模式，學校有學院，學院下有專業，這就是一層一層的關系，需要在一個頁面中展現出那個學校有什么學院，學院下有什么專業，

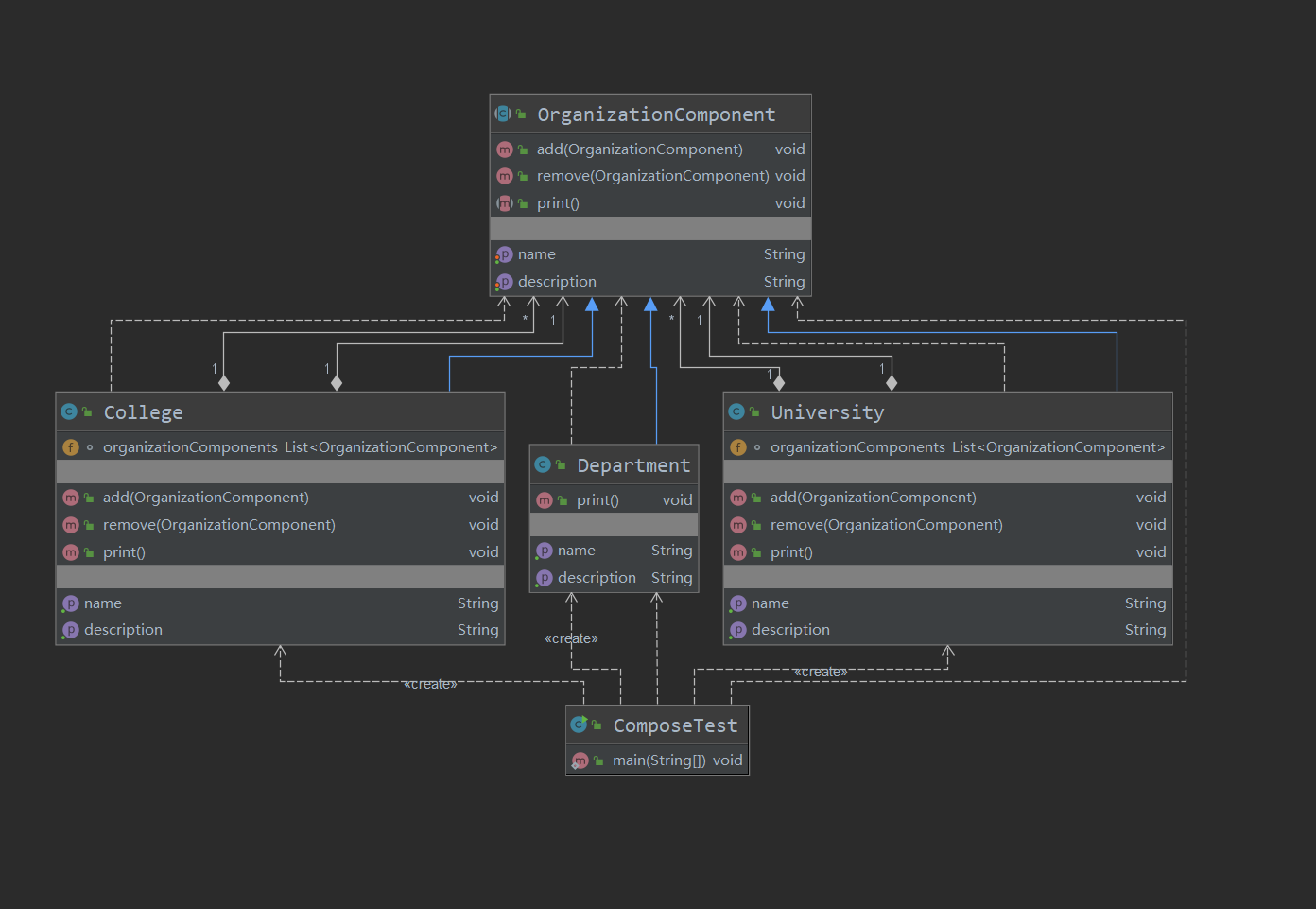

來看一下例子的類圖

①、定義抽象類-Component

定義屬性，構造器，getset，操作方法需要默認實作，因為在葉子節點是不需要去實作的，如果定義成抽象類，子類就必須實作了，在定義一個抽象類-列印資訊，

package com.lyd.demo.composite;

/**
 * @Author: lyd
 * @Description: 抽象類
 * @Date: 2022-08-30
 */
public abstract class OrganizationComponent {
    private String name;
    private String description;
    public OrganizationComponent(String name, String description) {
        this.name = name;
        this.description = description;
    }
    public String getName() {
        return name;
    }
    public void setName(String name) {
        this.name = name;
    }
    public String getDescription() {
        return description;
    }
    public void setDescription(String description) {
        this.description = description;
    }
    // 添加 - 子類不一定需要實作
    public void add(OrganizationComponent organizationComponent) {
        throw new UnsupportedOperationException();
    }
    // 洗掉 - 子類不一定需要實作
    public void remove(OrganizationComponent organizationComponent) {
        throw new UnsupportedOperationException();
    }
    // 列印 - 子類必須去實作
    public abstract void print();
}

②、定義葉子類和非葉子類

大學類：非葉子，組合院系類；定義一個陣列來存放組合物件，通過重寫操作方法對其進行操作，

package com.lyd.demo.compose;
import com.lyd.demo.composite.OrganizationComponent;
import java.util.ArrayList;
import java.util.List;
/**
 * @Author: lyd
 * @Description: 學校類 - 繼承OrganizationComponent - 組合 院系類
 * @Date: 2022-08-30
 */
public class University extends OrganizationComponent {
    // 組合 College 類
    List<OrganizationComponent> organizationComponents = new ArrayList<OrganizationComponent>();
    public University(String name, String description) {
        super(name, description);
    }
    /**
     * 重寫add
     */
    @Override
    public void add(OrganizationComponent organizationComponent) {
        organizationComponents.add(organizationComponent);
    }
    /**
     * 重寫remove
     */
    @Override
    public void remove(OrganizationComponent organizationComponent) {
        organizationComponents.add(organizationComponent);
    }
    @Override
    public String getName() {
        return super.getName();
    }
    @Override
    public String getDescription() {
        return super.getDescription();
    }
    // 列印包含學院的資訊
    @Override
    public void print() {
        System.out.println("< " + getName() + " >");
        // 將所有學院資訊列印出來
        for (OrganizationComponent o : organizationComponents) {
            o.print();
        }
    }
}

學院類：非葉子，組合Department類，定義一個陣列來存放組合物件，通過重寫操作方法對其進行操作，

package com.lyd.demo.compose;
import com.lyd.demo.composite.OrganizationComponent;
import java.util.ArrayList;
import java.util.List;
/**
 * @Author: lyd
 * @Description: 學院類
 * @Date: 2022-08-30
 */
public class College extends OrganizationComponent {
    // 組合 Department 類
    List<OrganizationComponent> organizationComponents = new ArrayList<OrganizationComponent>();
    public College(String name, String description) {
        super(name, description);
    }
    /**
     * 重寫add
     */
    @Override
    public void add(OrganizationComponent organizationComponent) {
        organizationComponents.add(organizationComponent);
    }
    /**
     * 重寫remove
     */
    @Override
    public void remove(OrganizationComponent organizationComponent) {
        organizationComponents.add(organizationComponent);
    }
    @Override
    public String getName() {
        return super.getName();
    }
    @Override
    public String getDescription() {
        return super.getDescription();
    }
    // 列印包含學院的資訊
    @Override
    public void print() {
        System.out.println("< " + getName() + " >");
        // 將所有專業資訊列印出來
        for (OrganizationComponent o : organizationComponents) {
            o.print();
        }
    }
}

專業類：葉子節點，沒有組合的集合，所以不需要進行操作，只需要進行輸出列印，

package com.lyd.demo.compose;
import com.lyd.demo.composite.OrganizationComponent;
/**
 * @Author: lyd
 * @Description: 專業類
 * @Date: 2022-08-30
 */
public class Department extends OrganizationComponent {
    // 已經沒有集合了
    public Department(String name, String description) {
        super(name, description);
    }
    @Override
    public String getName() {
        return super.getName();
    }
    @Override
    public String getDescription() {
        return super.getDescription();
    }
    // 葉子節點，就不需要add和remove
    @Override
    public void print() {
        System.out.println(getName());
    }
}

③、測驗

package com.lyd.demo.test;
import com.lyd.demo.compose.College;
import com.lyd.demo.compose.Department;
import com.lyd.demo.compose.University;
import com.lyd.demo.composite.OrganizationComponent;
/**
 * @Author: lyd
 * @Description: 測驗
 * @Date: 2022-08-30
 */
public class ComposeTest {
    public static void main(String[] args) {
        // 創建大學
        OrganizationComponent ZheJiangUniversity = new University("浙江大學", "人才之地");
        // 創建學院
        OrganizationComponent ComputerCollege = new College("計算機科學與技術學院", "-->計算機科學與技術學院");
        OrganizationComponent OpticalCollege = new College("光電科學與工程學院", "-->光電科學與工程學院");
        // 創建專業
        Department ComputerDepartment = new Department("計算機科學與技術", "--計算機科學與技術");
        Department SoftWareDepartment = new Department("軟體工程", "--軟體工程");
        Department OpticalDepartment = new Department("光電資訊科學與工程", "--光電資訊科學與工程");
        // 添加專業
        ComputerCollege.add(ComputerDepartment);
        ComputerCollege.add(SoftWareDepartment);
        OpticalCollege.add(OpticalDepartment);
        // 添加學院
        ZheJiangUniversity.add(ComputerCollege);
        ZheJiangUniversity.add(OpticalCollege);
        // 列印所有
        ZheJiangUniversity.print();
        System.out.println("*******************************");
        // 列印學院
        ComputerCollege.print();
        System.out.println("*******************************");
        // 列印院系
        ComputerDepartment.print();
    }
}

組合可以理解成是層層相套，

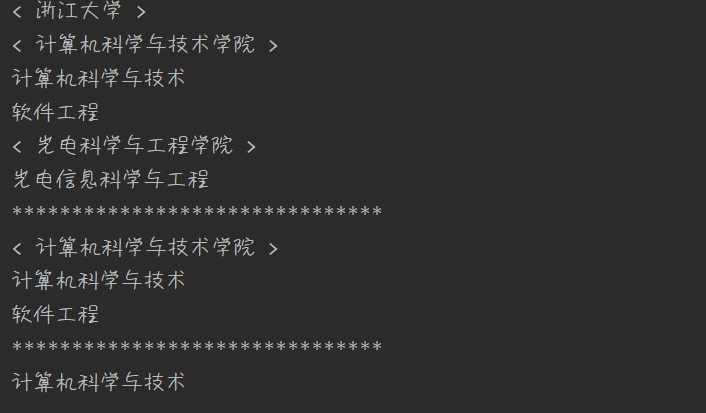

運行結果：

通俗的講，組合模式就是將物件組合到非類中，在非子類中進行對他們的操作，有種層層相套的感覺，可以通過打斷點的形式一步一步了解，
