什么是統一建模語言，來看看百科中的介紹
統一建模語言(Unified Modeling Language，UML)是一種為面向物件系統的產品進行說明、可視化和編制檔案的一種標準語言，是非專利的第三代建模和規約語言，UML是面向物件設計的建模工具，獨立于任何具體程式設計語言，
簡單來說UML就是脫離于具體編程語言，以面向物件的形式，對產品進行說明的一種檔案語言，
我們今天這里只說類圖：Class diagram
類圖是一種描述一個系統中類、介面的靜態結構，以及靜態關系的一種圖，是最常用也是唯一可以直接映射成面向物件語言的圖，
類圖主要分為兩部分：
1、類、介面的內部定義
2、類、介面之間的關系
這兩部分都簡單，我們逐一來看：(防盜連接：本文首發自http://www.cnblogs.com/jilodream/ )
（一）類、介面的內部定義
結構如圖：
主要分為三個部分：
類名、屬性（欄位）、方法（功能、能力）
類名：通暢采用大駝峰規范命名
屬性：一般用以下格式
可見性 屬性名稱: 屬性型別 [=默認值]

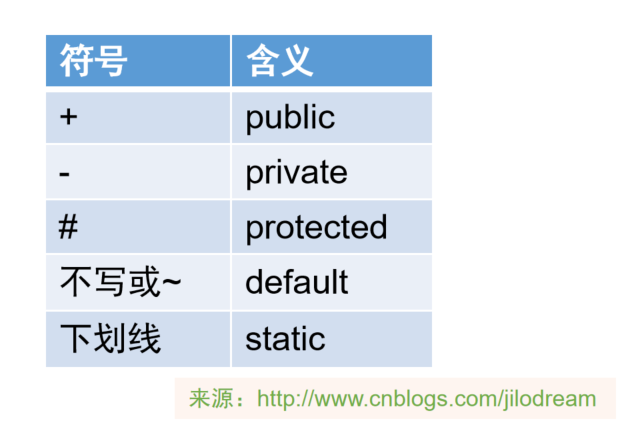

可見性如下表：
方法：一般用以下格式
可見性 方法名稱: 回傳型別

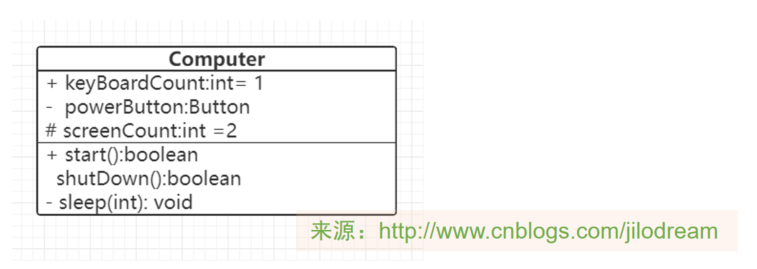

可見性的表達方式和屬性的規范一樣，我們來舉個例子，如下圖：
（二）類、介面之間的關系
這種關系存在類和介面之間，介面和介面之間，類和類之間，
我們一般將關系分為六種型別：
繼承關系
實作關系
依賴
關聯
聚合
組合
我一般將這些分為三類
1、繼承和實作
這倆關系非常相像
繼承關系，代表的是父類和子類之間的關系，這種類關系的耦合程度是最強的，我們一般用“實線+空心三角”的形式標記，箭頭由子類指向父類，
實作關系，代表的是介面和實作類之間的關系，這種類關系的程度非常強，但是還是要弱于繼承關系，我們一般用“虛線+空心三角”的形式標記，箭頭由實作類指向介面，

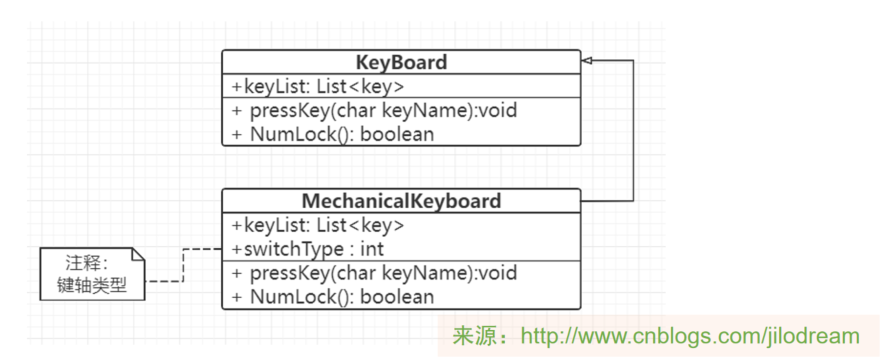

如下圖：機械鍵盤類繼承自鍵盤類，鍵盤類實作了鍵盤介面，同時我們添加了UML的注釋檔案，解釋了軸型別屬性，(防盜連接：本文首發自http://www.cnblogs.com/jilodream/ )

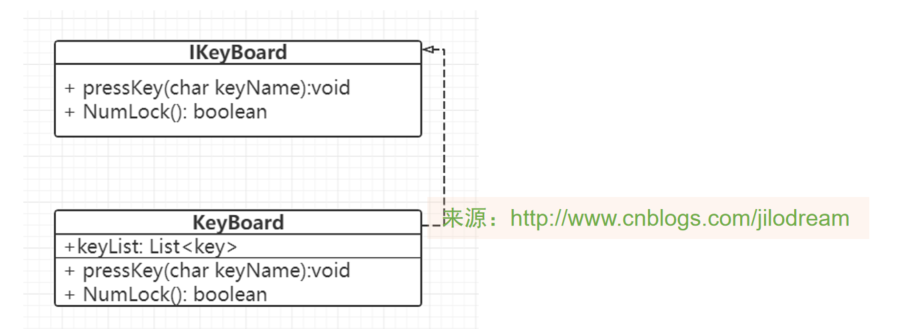

實作（鍵盤介面+鍵盤）：
繼承（鍵盤+機械鍵盤）：
2、聚合和組合
這倆關系也非常相近
都是代表一個類是另外一個類的組成部分，但是為了區分耦合的強弱關系，我們才進行區分：
聚合代表一個類是另外一個類的成員，但是可以獨立開來，比如課桌和教室，黑板和教室，他們都屬于教室的組成部分，但是可以獨立存在，即使教室不存在了，課桌仍然可以獨立存在，或者是用于其他教室，教室和課桌之間的依賴關系并不是共存亡，也就是相同生命周期的關系，
我們一般用“實線+空心菱心”的形式標記，菱形指向集合類，
組合形式則是更強的依賴關系，代表一個類是另外一個類的不可或缺的組成部分，如果缺失，那么集合類也不能再稱之為該類，兩者的生命周期一般是同步的，例如太陽系是由太陽+行星組成，如果如果沒有太陽了，那么太陽系只能算作是一個 星云，不能再稱之為太陽系，兩者的生命周期是同步的，
再或者電腦是由顯示幕鍵盤主機等器件組成的，如果 沒有主機，那么就不能稱之為電腦，兩者的生命周期是同步的，沒有主機的一堆設備，不能稱之為電腦，我們一般用“實線+實心菱心”的形式標記，菱形指向組合類，
要注意組合和聚合 其實沒有特別明顯的界限，二者的界限是有些模糊的，

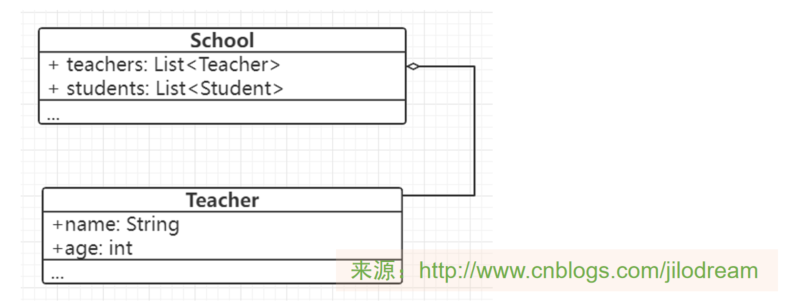

聚合（學校+老師）：

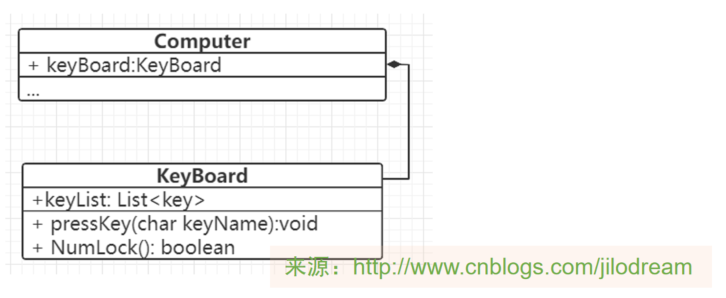

組合（電腦+鍵盤）：
3、依賴、關聯
這倆關系也非常相近
我們一般將非常弱，沒有直接耦合，只存在于某個方法中的耦合關系（臨時變數的使用）稱為依賴關系，比如某個方法需要獲取下時間，那么對時間類就是依賴，所以這種關系是類與類之間最弱的一種耦合關系，它只存在于方法的依賴中，并不是物件之間直接依賴，我們用“虛線+箭頭”表示，箭頭指向被依賴的物件，
關聯關系是物件之間的直接飲用關系，這是類之間最常用的一種關系，我們一般將之稱為一般關聯關系、聚合關系、組合關系，上文中的說的聚合、組合關系就屬于這里的關聯關系，關聯關系用“實線+箭頭”表示，箭頭指向被依賴的物件，如公司依賴員工，則公司指向員工，但是員工其實也可以同時在多加公司任職，所以員工可以也依賴不同公司，像這種互相依賴的我們稱之為雙向關聯，雙向關聯我們用一根實線來表示，除此之外還有一種特殊情況，就是自關聯，也就是一個類的某個屬性還是自身，我們需要用箭頭再指向自己，(防盜連接：本文首發自http://www.cnblogs.com/jilodream/ )

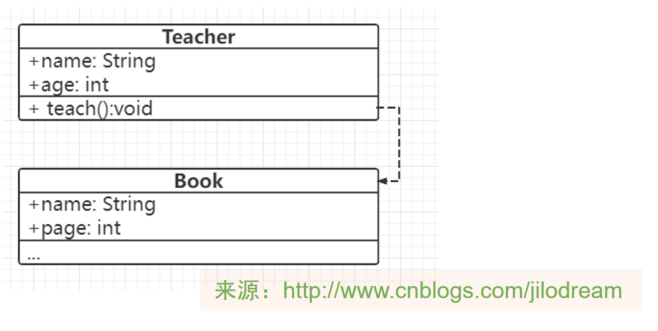

依賴（老師+書）：

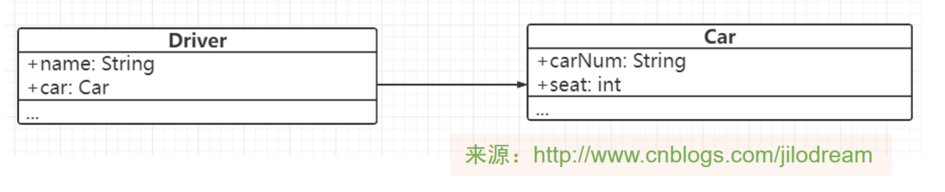

關聯（司機+車）：

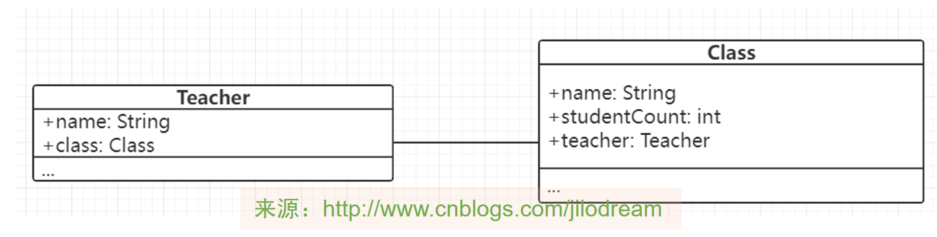

雙向關聯（老師+班級）：
