設計模式在業務系統中的應用-有解無憂

本文的重點在于說明作業中所使用的設計模式，為了能夠更好的理解設計模式，首先簡單介紹一下業務場景，使用設計模式，可以簡化代碼、提高擴展性、可維護性和復用性，有哪些設計模式，這里就不再介紹了，網上很多，本文只介紹所用到設計模式，
一線路檢查工具
1 意義
為什么需要線路檢查工具呢，有以下幾個方面的原因：

每逢大促都需要進行各網路和各行業的線路調整，調整完成之后，是否得到期望狀態，需要檢查確認，

上下游應用之間資料的一致性檢查，如果存在不一致，可能會在訂單履行時造成卡單，

有些問題發生后，業務同學需要全面檢查一遍線路資料，判斷是否符合預期，

各領域之間的資料變更缺乏聯動性，導致資源和線路出現不一致，

為什么要把線路檢查工具產品化呢，考慮如下：

以前每次大促，都是技術同學現場撰寫代碼撈資料給到業務同學，而且因為人員流動性較大，代碼可復用性較低，導致重復勞動，產品化后，可以方便地傳承下去，避免不必要的重復勞動，

每次因為時間緊急，現場寫的代碼都比較簡單，經常是直接將資料列印到標準輸出，然后復制出來，人工拆分轉成Excel格式；這樣的程序要進行多次，占用太多技術同學的時間，產品化后，解放了技術同學，業務同學可以自己在頁面操作，

很多資料檢查，是每次大促都會進行的，業務同學與技術同學之間來回溝通的成本較高，產品化后，可以避免這些耗時耗力的溝通，大家可以把更多的時間放在其他的大促保障作業上，

2 檢查項
根據2020年D11進行的資料檢查，本次共實作8項，下面列舉了4項，如下：

時效對齊檢查：確保履行分單正常，

弱控線路與表達網路一致性：確保履行和路由不會因為線路缺失而卡單，

資源映射和編碼映射一致：前者是表達線路時所用，后者是訂單履約時所用，確保表達和履約能夠一致，

檢查線路數量：統計現存線路的情況，

好了，了解了背景知識，下面開始介紹所用到的設計模式，以及為什么要用、怎么用，
二設計模式
1 模板方法模式+泛型

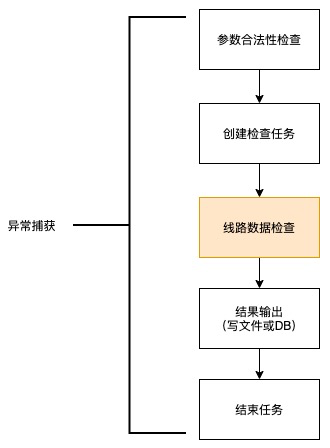

上述8項資料檢查工具，大致的處理流程是類似的，如下：

針對不同的檢查工具，只有“線路資料檢查”這一步是不一樣的邏輯，其他步驟都是相同的，如果每個檢查工具都實作這么一套邏輯，必定造成大量的重復代碼，維護性較差，

模板方法模式能夠很好地解決這個問題，模板方法設計模式包含模板方法和基本方法，模板方法包含了主要流程；基本方法是流程中共用的邏輯，如創建檢查任務，結果輸出等等，

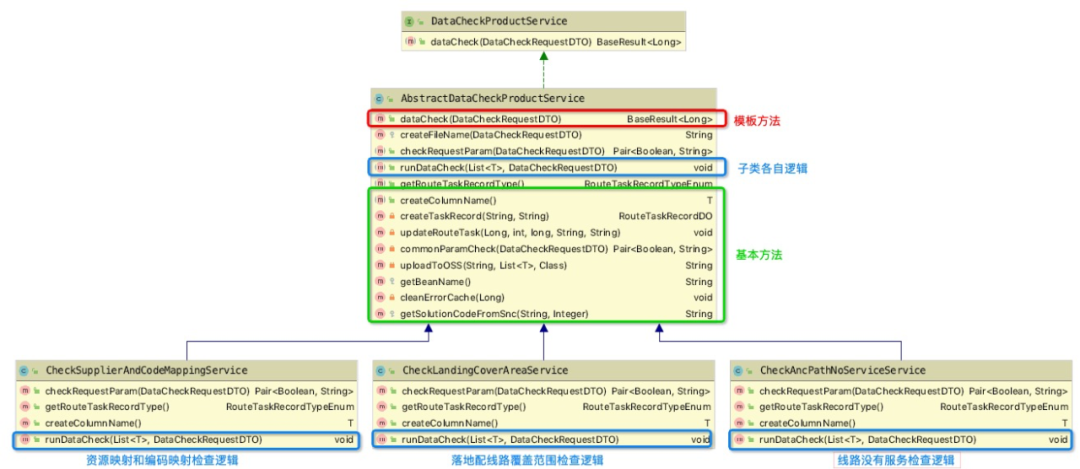

下圖是所實作的模板方法模式的類繼承關系：

分析如下：

1）DataCheckProductService介面為對外提供的服務，dataCheck方法為統一的資料檢查介面，

2）AbstractDataCheckProductService是一個抽象類，設定模板，即在dataCheck方法中設定好流程，包括如下：

commonParamCheck方法：進行引數合法性檢查，不合法的情況下，直接回傳，

createFileName方法：創建檔案名稱，

createTaskRecord方法：創建檢查任務，

runDataCheck方法：進行資料檢查，這是一個抽象方法，所有檢查工具都要實作此方法，以實作自己的邏輯，

uploadToOSS方法：將檢查結果上傳到OSS，便于下載，

updateRouteTask方法：結束時更新任務為完成，

dataCheck方法為模板方法，runDataCheck方法由各個子類去實作，其他方法是基本方法，還有一些其他方法，是各個檢查工具都需要使用的，所以就放在了父類中，
3）CheckSupplierAndCodeMappingService類、CheckLandingCoverAreaService類和CheckAncPathNoServiceService類為具體的檢查工具子類，必須實作runDataCheck方法，
因為不同檢查項檢的查結果的格式是不一樣的，所以使用了泛型，使得可以兼容不同的檢查結果，
簡化的代碼如下：

/**
 * 資料檢查工具產品化對外服務介面
 * @author xxx
 * @since xxx
 * */
public interface DataCheckProductService {
    /**
     * 資料檢查
     * @param requestDTO 請求引數
     * */
  <T> BaseResult<Long> dataCheck(DataCheckRequestDTO requestDTO);
}

/**
 * 資料檢查工具產品化服務
 *
 * @author xxx
 * @since xxx
 * */
public abstract class AbstractDataCheckProductService implements DataCheckProductService {
    /**
     * 資料檢查
     * @param requestDTO 請求引數
     * @return
     * */
    @Override
    public <T> BaseResult<Long> dataCheck(DataCheckRequestDTO requestDTO){
        try{
            //1. 引數合法性檢查
            Pair<Boolean,String> paramCheckResult = commonParamCheck(requestDTO);
            if(!paramCheckResult.getLeft()){
                return BaseResult.ofFail(paramCheckResult.getRight());
            }

            //2. 創建匯出任務
            String fileName = createFileName(requestDTO);
            RouteTaskRecordDO taskRecordDO = createTaskRecord(fileName, requestDTO.getUserName());

            //3. 進行資料檢查
            List<T> resultList = Collections.synchronizedList(new ArrayList<>());
            runDataCheck(resultList, requestDTO);

            //4. 寫入檔案
            String ossUrl = uploadToOSS(fileName,resultList);
            //5. 更新任務為完成狀態
            updateRouteTask(taskRecordDO.getId(),DDportTaskStatus.FINISHED.intValue(), resultList.size()-1,"",ossUrl);

            return BaseResult.ofSuccess(taskRecordDO.getId());
        }catch (Exception e){
            LogPrinter.errorLog("dataCheck-error, beanName="+getBeanName(),e);
            return BaseResult.ofFail(e.getMessage());
        }
    }

     /**
     * 進行資料檢查
     * @param resultList 存放檢查結果
     * @param requestDTO 請求引數
     * @return
     * */
    public abstract <T> void runDataCheck(List<T> resultList, DataCheckRequestDTO requestDTO);
}

/**
 * 檢查資源映射和編碼映射一致
 * @author xxx
 * @since xxx
 * */
public class CheckSupplierAndCodeMappingService extends AbstractDataCheckProductService{
    @Override
    public <T> void runDataCheck(List<T> resultList, DataCheckRequestDTO requestDTO){
        //自己的檢查邏輯
    }
}

/**
 * 檢查區域內落地配必須三級全覆寫
 * @author xxx
 * @since xxx
 * */
public class CheckLandingCoverAreaService extends AbstractDataCheckProductService{
    @Override
    public <T> void runDataCheck(List<T> resultList, DataCheckRequestDTO requestDTO){
        //自己的檢查邏輯
    }
}

/**
 * 檢查資源映射和編碼映射一致
 * @author xxx
 * @since xxx
 * */
public class CheckAncPathNoServiceService extends AbstractDataCheckProductService{
    @Override
    public <T> void runDataCheck(List<T> resultList, DataCheckRequestDTO requestDTO){
        //自己的檢查邏輯
    }
}

使用模板方法模式的好處是：

簡化了代碼，每個工具只需要關心自己的核心檢查邏輯，不需要關注前置和后置操作，

提高了擴展性，可以方便地增加新的檢查工具，

統一的例外捕獲和處理邏輯，子類有例外，盡管往外拋出，

2 策略模式
之所以會用到策略模式，是因為一些檢查工具寫完之后，發現跑出來的結果資料太多，有幾萬、幾十萬等等，一方面，檢查比較耗時，結果檔案會很大，下載耗時；另一方面，這么多資料給到業務同學，他們也很難處理和分析，也許他們只是想看一下總體情況，并不想看具體的到哪個地方的線路，為此，在原先方案設計的基礎上，增加了“統計資訊”的選項，讓用戶可以自行選擇“詳細資訊”還是“統計資訊”，對應到頁面上就是一個單選框，如下：

現在增加了一種檢查方式，今后是否還會有其他的檢查方式？完全有可能的，所以得考慮到擴展性，便于后面同學增加新的檢查方式，
此外，還有一種場景也可以使用策略模式，那就是業務系統中有很多業務網路，不同網路之間有一些差異；本次所實作的檢查工具，有幾個涉及到多個網路，今后可能會涉及到所有網路，
綜合以上兩種場景，最合適的就是策略模式了，“詳細資訊”和“統計資訊”各采用一種策略，不同網路使用不同的策略，既便于代碼理解，又便于后續擴展，

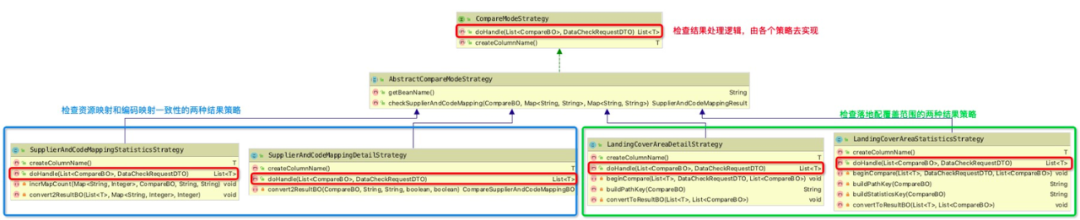

“詳細資訊”和“統計資訊”兩種檢查結果的策略類圖如下：

決議：

CompareModeStrategy對外提供統一的結果處理介面doHandle，策略子類必須實作此介面，

SupplierAndCodeMappingStatisticsStrategy和SupplierAndCodeMappingDetailStrategy是檢查配送資源和編碼映射一致性的兩種結果資訊方式，前者為統計方式，后者為詳細方式，

LandingCoverAreaStatisticsStrategy和LandingCoverAreaDetailStrategy是檢查落地配覆寫范圍的兩種結果資訊方式，前者為統計方式，后者為詳細方式，

那AbstractCompareModeStrategy是干什么用的？它是一個抽象類，負責承接所有策略子類共用的一些方法，

簡化的代碼如下：

/**
 * 檢查結果策略對外介面
 * @author xxx
 * @since xxx
 * */
public interface CompareModeStrategy {
    /**
     * 具體操作
     *
     * @param list
     * @param requestDTO
     * @return 結果集
     * */
    <T> List<T> doHandle(List<CompareBO> list, DataCheckRequestDTO requestDTO);
}

/**
 * 策略公共父類
 *
 * @author xxx
 * @since xxx
 * @apiNote 主要是將子類共用方法和成員抽離出來
 * */
public abstract class AbstractCompareModeStrategy implements CompareModeStrategy {
    //子類的共用方法，可以放在此類中
}

/**
 * 檢查落地配覆寫范圍 詳細資訊 策略類
 * @author xxx
 * @since xxx
 * */
public class LandingCoverAreaDetailStrategy extends AbstractCompareModeStrategy{
    @Override
    public <T> List<T> doHandle(List<CompareBO> list, DataCheckRequestDTO requestDTO){
        List<T> resultList = new ArrayList<>();
    //檢查結果處理邏輯
        return resultList;
    }
}

/**
 * 檢查落地配覆寫范圍 統計資訊 策略類
 * @author xxx
 * @since xxx
 * */
public class LandingCoverAreaStatisticsStrategy extends AbstractCompareModeStrategy{
    @Override
    public <T> List<T> doHandle(List<CompareBO> list, DataCheckRequestDTO requestDTO){
        List<T> resultList = new ArrayList<>();
    //檢查結果處理邏輯
        return resultList;
    }
}

/**
 * 檢查配送資源和編碼映射一致 詳細資訊 策略類
 * @author xxx
 * @since xxx
 * */
public class SupplierAndCodeMappingDetailStrategy extends AbstractCompareModeStrategy{
    @Override
    public <T> List<T> doHandle(List<CompareBO> list, DataCheckRequestDTO requestDTO){
        List<T> resultList = new ArrayList<>();
    //檢查結果處理邏輯
        return resultList;
    }
}

/**
 * 檢查配送資源和編碼映射一致 統計資訊 策略類
 * @author xxx
 * @since xxx
 * */
public class SupplierAndCodeMappingStatisticsStrategy extends AbstractCompareModeStrategy{
    @Override
    public <T> List<T> doHandle(List<CompareBO> list, DataCheckRequestDTO requestDTO){
        List<T> resultList = new ArrayList<>();
    //檢查結果處理邏輯
        return resultList;
    }
}

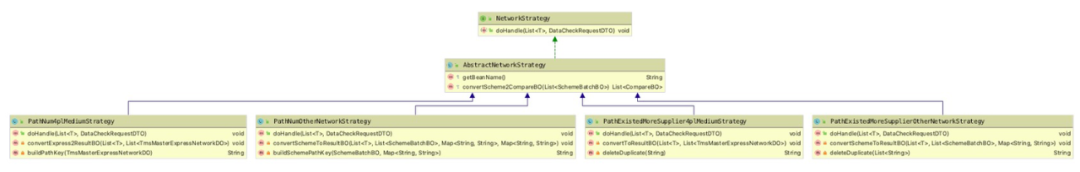

同樣，不同網路的處理策略類圖如下：

代碼與上面類似，就不展示了，
使用策略模式的好處是：

提高代碼擴展性，后續增加別的結果格式或別的網路處理邏輯，可以在不修改其他策略的情況下直接新增，

提高代碼可讀性，取代了if...else，條理清晰，

不同系列采用不同的策略，策略與策略之間可以嵌套使用，形成策略的疊加效用，

3 工廠模式
工廠模式解決的是bean的生產問題，簡單工廠模式根據入參生產不同的bean，普通工廠模式針對每個bean都構建一個工廠，此兩者各有優劣，看需要，本方案采用的是簡單工廠模式，
之所以使用工廠模式，是因為有太多的bean需要構造，如果在業務邏輯中構造各種bean，則會顯得凌亂和分散，所以需要一個統一生成bean的地方，更好地管理和擴展，
本方案中主要有三類bean需要工廠來生成：

模板方法模式中所用到的子類，

檢查結果格式策略中所用到的子類，

不同網路處理策略中所用到的子類，

所以，使用三個工廠分別構造這三種型別的bean，另外，因為每個bean主要的功能都在方法中，不涉及類變數的使用，所以可以利用spring容器生成的bean，而不是我們自己new出來，這樣就使得bean可以重復使用，因此，這里的工廠只是bean的決策（根據引數決定使用哪個bean），不用自己new了，
三個工廠分別如下：

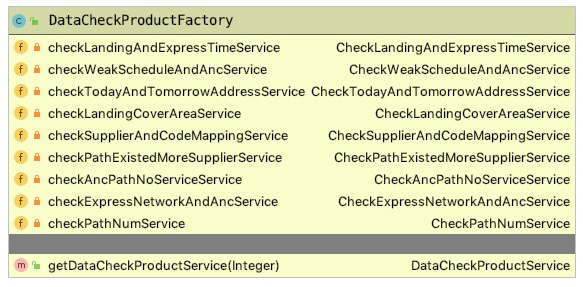

DataCheckProductFatory：由getDataCheckProductService方法根據輸入引數決策使用哪個資料檢查工具，

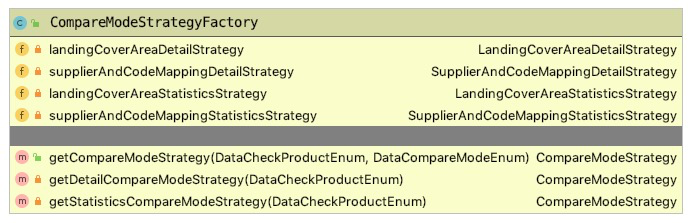

CompareModeStrategyFactory：用于決策使用哪種格式輸出，因為將輸出策略分為了2類（詳細資訊和統計資訊），所以需要傳入兩個引數才能決定使用哪種策略，

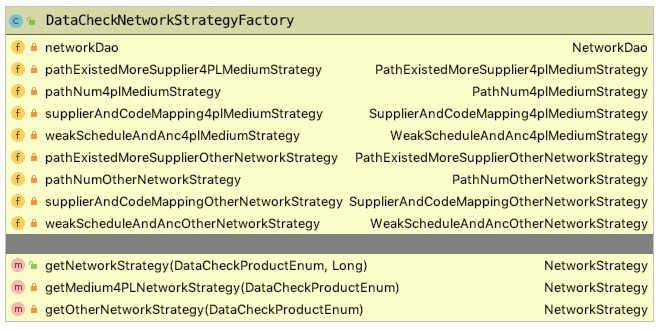

DataCheckNetworkStrategyFactory：用于決策使用哪種網路處理策略，因為將策略分為了2類（4PL網路和其他網路），所以需要傳入兩個引數才能決定使用哪種策略，

這三個工廠的代碼類似，這里就以CompareModeStrategyFactory為例，簡化的代碼如下：

/**
 * 比對結果集方式
 * @author xxx
 * @since xxx
 * */
@Service
public class CompareModeStrategyFactory {

    /************************ 詳細結果的bean  **************************/
    @Resource
    private LandingCoverAreaDetailStrategy landingCoverAreaDetailStrategy;
    @Resource
    private SupplierAndCodeMappingDetailStrategy supplierAndCodeMappingDetailStrategy;

    /************************ 統計結果的bean  **************************/
    @Resource
    private LandingCoverAreaStatisticsStrategy landingCoverAreaStatisticsStrategy;
    @Resource
    private SupplierAndCodeMappingStatisticsStrategy supplierAndCodeMappingStatisticsStrategy;

    /**
     * 獲取比對結果的策略
     * */
    public CompareModeStrategy getCompareModeStrategy(DataCheckProductEnum productEnum, DataCompareModeEnum modeEnum){
        CompareModeStrategy compareModeStrategy = null;
        switch (modeEnum){
            case DETAIL_INFO:
                compareModeStrategy = getDetailCompareModeStrategy(productEnum);
                break;
            case STATISTICS_INFO :
                compareModeStrategy = getStatisticsCompareModeStrategy(productEnum);
                break;
            default:;
        }
        return compareModeStrategy;
    }
    /**
     * 獲取 資訊資訊 策略物件
     * */
    private CompareModeStrategy getDetailCompareModeStrategy(DataCheckProductEnum productEnum){
        CompareModeStrategy compareModeStrategy = null;
        switch (productEnum){
            case CHECK_LANDING_COVER_AREA:
                compareModeStrategy = landingCoverAreaDetailStrategy;
                break;
            case CHECK_SUPPLIER_AND_CODE_MAPPING:
                compareModeStrategy = supplierAndCodeMappingDetailStrategy;
                break;
            default:;
        }
        return compareModeStrategy;
    }
    /**
     * 獲取 統計資訊 策略物件
     * */
    private CompareModeStrategy getStatisticsCompareModeStrategy(DataCheckProductEnum productEnum){
        CompareModeStrategy compareModeStrategy = null;
        switch (productEnum){
            case CHECK_LANDING_COVER_AREA:
                compareModeStrategy = landingCoverAreaStatisticsStrategy;
                break;
            case CHECK_SUPPLIER_AND_CODE_MAPPING:
                compareModeStrategy = supplierAndCodeMappingStatisticsStrategy;
                break;
            default:;
        }
        return compareModeStrategy;
    }
}

使用工廠模式的好處是：

便于bean的管理，所有的bean都在一處創建（或決策），

條理清晰，便于閱讀和維護，

4 “代理模式”
這個代理模式是打著雙引號的，因為不是真正的代理模式，只是從實作方式上來說，具有代理模式的意思，為什么需要用到代理模式？是因為類太多了，業務邏輯分散在各個類中，有的在模板子類中，有的在網路策略中，有的在結果輸出格式策略中，而這些業務邏輯都需要多執行緒執行和例外捕獲，如果有個代理類，能夠收口這些處理邏輯，只需增加前置多執行緒處理和后置例外處理即可，
Java語言中的函式式編程，具備這種能力，所謂函式式編程，是指能夠將方法當做引數傳遞給方法，前面“方法”是業務邏輯，后面“方法”是代理，將業務邏輯傳遞給代理，就實作了統一收口的目的，

能夠實作此功能的介面有四個，分別是：Consumer、Supplier、Predicate與Function，怎么使用可以網上查詢，本方案使用的是Consumer，因為它是用來消費的，即需要傳入一個引數，沒有回傳值，符合本方案的設計，

簡化后的代碼如下：

@Service
public class CheckLandingCoverAreaService extends AbstractDataCheckProductService {
    @Override
    public <T> void runDataCheck(List<T> resultList, DataCheckRequestDTO requestDTO){
        dataCheckUtils.parallelCheckByFromResCodes(requestDTO,requestDTO.getFromResCodeList(),fromResCode->{
            ExpressNetworkQuery query = new ExpressNetworkQuery();
            query.setNs(NssEnum.PUB.getId());
            query.setStatus(StatusEnum.ENABLE.getId());
            query.setGroupNameList(requestDTO.getGroupNameList());
            query.setBrandCodeList(requestDTO.getBrandCodeList());
            query.setFromResCode(fromResCode);
            List<TmsMasterExpressNetworkDO> masterExpressNetworkDOS = tmsMasterExpressNetworkService.queryExpressNetworkTimeList(query);
            startCompareWithAnc(resultList,requestDTO,masterExpressNetworkDOS,fromResCode,solutionCodeMap);
        });
    }
}

@Service
public class DataCheckUtils {
    /**
     * 并行處理每個倉
     * @param requestDTO 請求引數
     * @param fromResCodeList 需要檢查的倉串列
     * @param checkOperation 具體的業務處理邏輯
     * */
    public <T> void parallelCheckByFromResCodes(DataCheckRequestDTO requestDTO, List<String> fromResCodeList, Consumer<String> checkOperation){
        List<CompletableFuture> futureList = Collections.synchronizedList(new ArrayList<>());
        fromResCodeList.forEach(fromResCode->{
            CompletableFuture future = CompletableFuture.runAsync(() -> {
                try{
                    checkOperation.accept(fromResCode);
                }catch (Exception e){
                    LogPrinter.errorLog("parallelCheckByFromResCodes-error, taskId="+requestDTO.getTaskId(),e);
                    recordErrorInfo(requestDTO.getTaskId(),e);
                }
            }, DATA_CHECK_THREAD_POOL);
            futureList.add(future);
        });
        //等待所有執行緒結束
        futureList.forEach(future->{
            try{
                future.get();
            }catch (Exception e){
                LogPrinter.errorLog("parallelCheckByFromResCodes-future-get-error",e);
            }
        });
    }
}

可以看出，Consumer所代表的就是一個方法，將此方法作為parallelCheckByFromResCodes方法的一個引數，在parallelCheckByFromResCodes中進行多執行緒和例外處理，既能統一收口，又大大減少了重復代碼，
代理模式的好處是：

統一收口多種不同的業務邏輯，統一做日志和例外處理，

減少重復代碼，提高了代碼質量，

可維護性較強，

5 其他
像結果輸出格式策略模式那樣，雖然AbstractCompareModeStrategy沒有實際的業務邏輯，但仍然把它作為一個基類，目的是所有子類共用的邏輯或方法，能夠放在此類中，減少代碼量，提升維護性，

但是有的時候，不是繼承自同一個基類的子類們，仍然要共用一些邏輯或方法（如parallelCheckByFromResCodes方法），但Java語言限制一個類只能繼承一個基類，怎么辦呢？簡單的辦法就是把這些共用邏輯或方法放到一個工具類（如DataCheckUtils）中，

三思考&感悟
在做這個專案的程序中，剛開始沒有很好的設計，也沒有想的很全面，導致代碼改了又改，雖然耽誤點時間，但覺得是值得的，總結以下幾點：

將提升代碼可讀性、可擴展性和可維護性的意識注入到平時的專案中，便于自己，利于他人，如果專案緊急沒時間考慮很多，希望之后有時間時能夠改善和優化，

作業不僅是為了完成任務，更是提升自己的程序，能力要用將來進行時，

作者：興亮
