1 什么是流程引擎

流程引擎是一個底層支撐平臺，是為提供流程處理而開發設計的，流程引擎和流程應用，以及應用程式的關系如下圖所示，

常見的支撐場景有：Workflow、BPM、流程編排等，本次分享，主要從BPM流程引擎切入，介紹流程引擎的架構設計方法，

1.1 什么是流程

簡單來說，流程就是一系列活動的組合，比如，用于企業辦公的OA系統中，就存在大量的申請審批類的流程，在生產制造業，有大量的從銷售端的訂單，到生產制造，再到簽識訓款的生產銷售流程，在機器學習領域，有亞馬遜AWS Sagemaker的大資料處理、機器學習的應用，綜上，流程是一個概念，在和具體實作結合時，就產生了不同的流程產品，如DevOps、Spring Data Stream等，
在流程實作方面，主要可以分為2種實作方式，一種是用代碼實作，比如：用代碼實作一個加班申請，那么就要自己對接SSO進行單點登錄，通過介面拿到發起人和審批人的資訊，同時保存表單資料，另一種方式是使用流程引擎來實作，流程引擎對接應用場景所需資料，如加班申請，流程引擎對接SSO、OU、審批人配置、權限等，實作這樣一個流程，只需要關心流程配置、流程節點和流程表單即可，流程流轉以及流程的資料處理，都通過流程引擎來完成，
流程引擎可以快速落地流程實作，這也是流程引擎存在的價值，

1.2 什么是引擎

一般而言，引擎是一個程式或一套系統的支持部分，常見的程式引擎有游戲引擎、搜索引擎、殺毒引擎等，引擎是脫離具體業務場景的某一類業務場景的高度抽象和封裝，
比如，某OA公司，封裝了一套審批用的workflow，實施人員只需要配置流程和表單即可交付專案，再比如，美國某公司做了一個AI引擎做NBA（Next Best Action）推薦，封裝了推薦領域的常用演算法，在不同的場景自動選擇和組合多種演算法，進行智能推薦，

1.3 流程設計器

流程設計器是流程和引擎的連接方，用戶通過流程設計器，將某種layout和rule固化成某種流程，然后通過資料和資料背景關系，使用流程引擎自動按照某種固化的流程進行執行，
我將目前見到的流程設計器的理論基礎，分為以下三類：1，自定義系；2，UML中的活動圖系；3，BPMN系，

1.3.1 自定義系

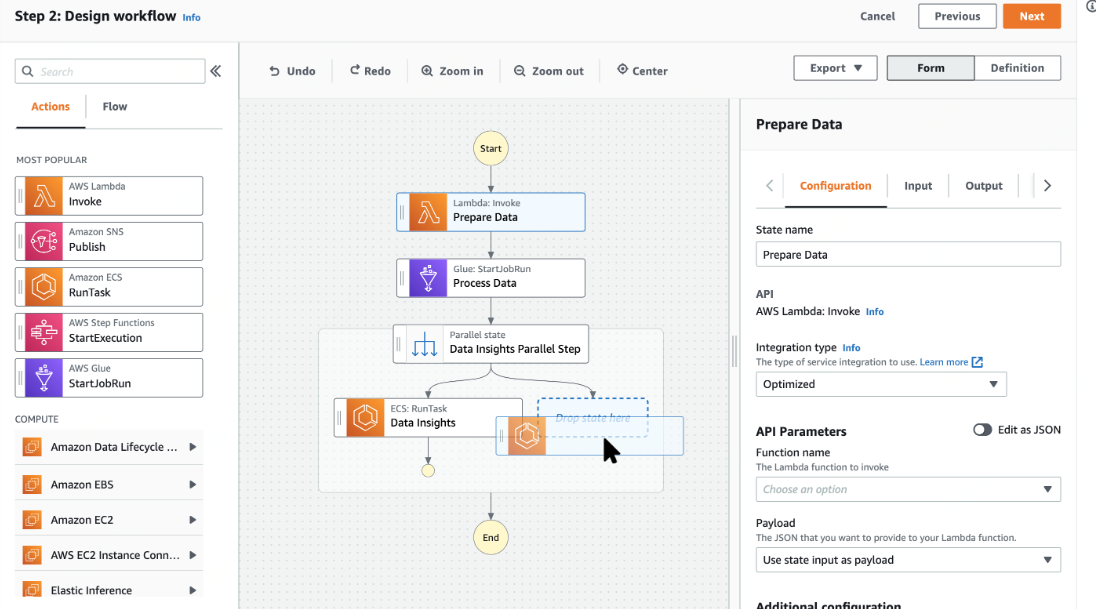

用于Sagemaker等場景的AWS Step Function（自定義流程節點）

1.3.2 UML Activity Diagram

Flowportal BPM的流程設計器

1.3.3 BPMN系

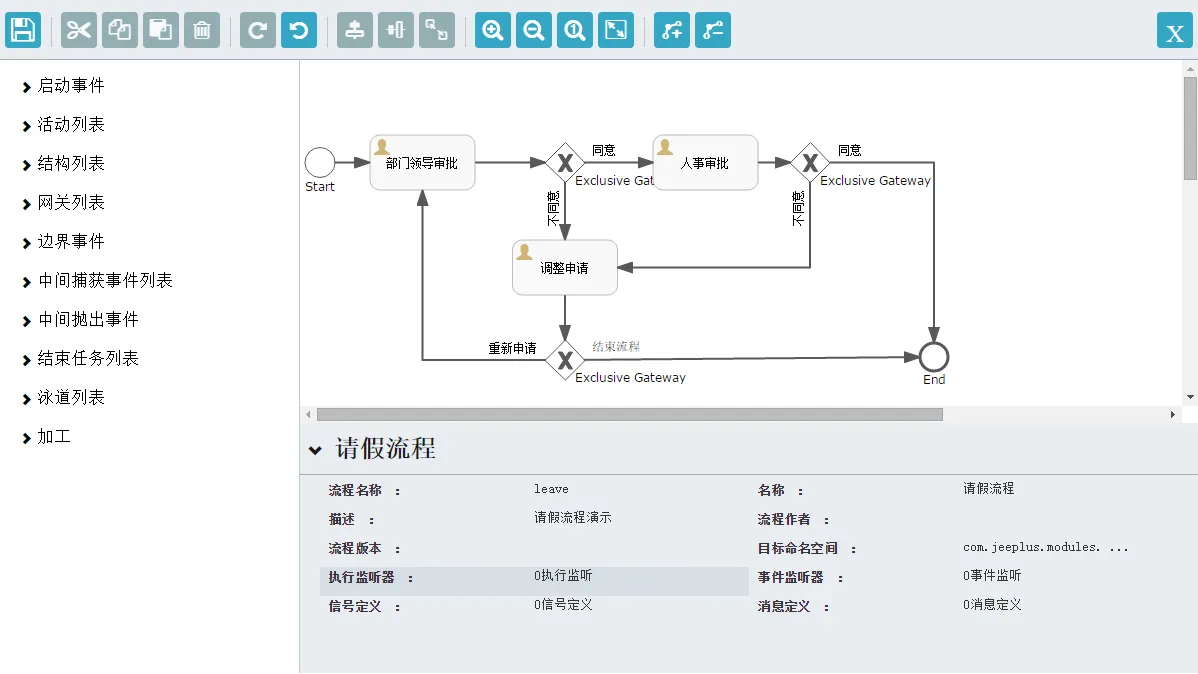

activiti的流程設計器

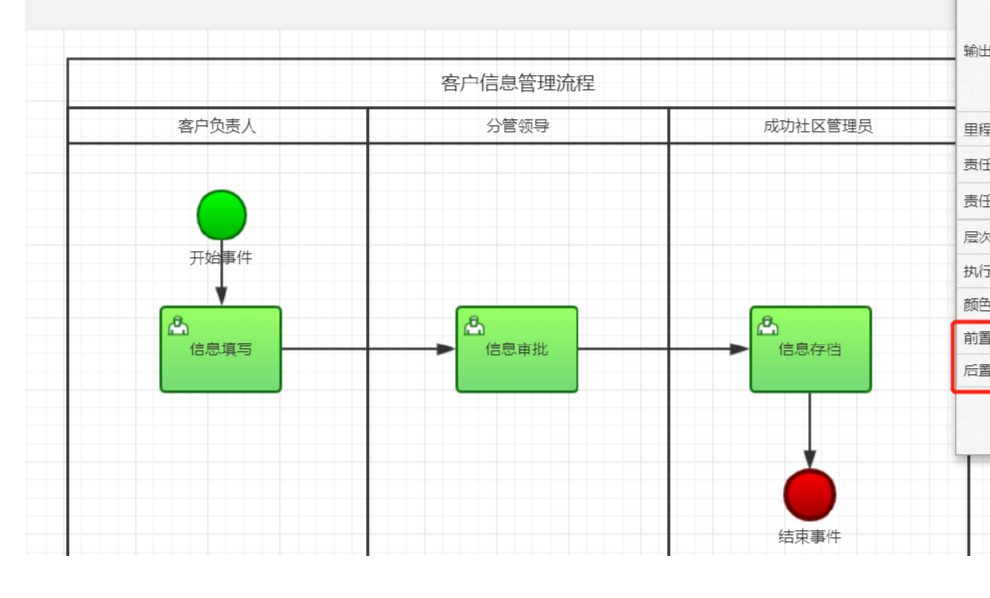

炎黃盈動的流程設計器

題外話：炎黃盈動的流程設計器，和processon中的流程設計器界面幾乎一樣，因為本質上是一家的，

2 流程引擎的應用

2.1 Workflow

作業流管理聯盟(Workflow Management Coalition，WfMC)作為作業流管理的標準化組織而成立，
WfMC對作業流給出定義為：作業流是指一類能夠完全自動執行的經營程序，根據一系列程序規則，將檔案、資訊或任務在不同的執行者之間進行傳遞與執行，

在workflow中，流程引擎主要用于支撐流程審批和資料流轉，應用場景非常廣泛，
國外產品（開源或商用）通常需求和操作比較簡單，不會有國內的需求那么復雜，國內的產品，經歷了眾多客戶的錘煉，功能目前都比較強大，
一般而言，workflow使用場景最多的是OA產品，在OA辦公中，包含了企業辦公中的大量元素，這些元素足夠形成特定的產品，比如門戶系統、移動辦公，在OA的專案落地程序中，結合行業、業務側重點又可以形成行業解決方案和專題方案，

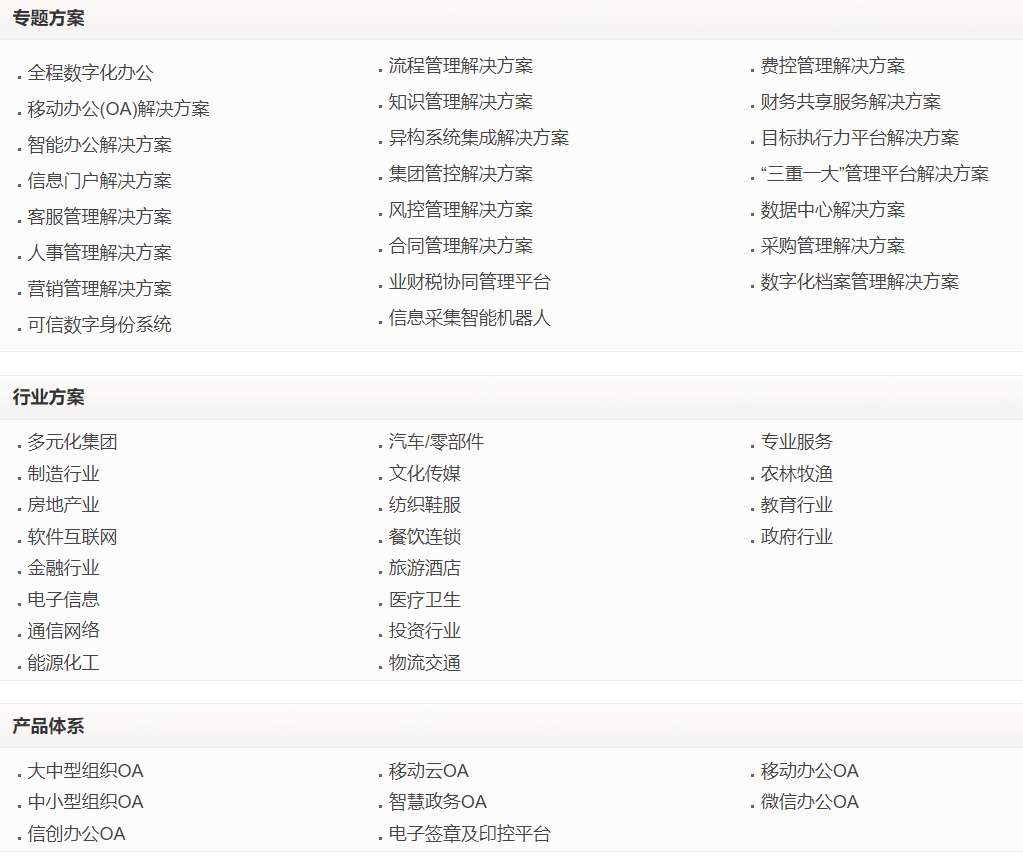

以下是某OA公司產品和解決方案，

2.2 BPM（Business Process Management）

Workflow主要是解決審批和資料流轉，而BPM主要是解決端到端、資訊孤島等問題而存在的，大多數用BPM產品的客戶，都是在BPM基礎上進行系統搭建，比如在BPM上面搭建OA、CRM、HR等系統，

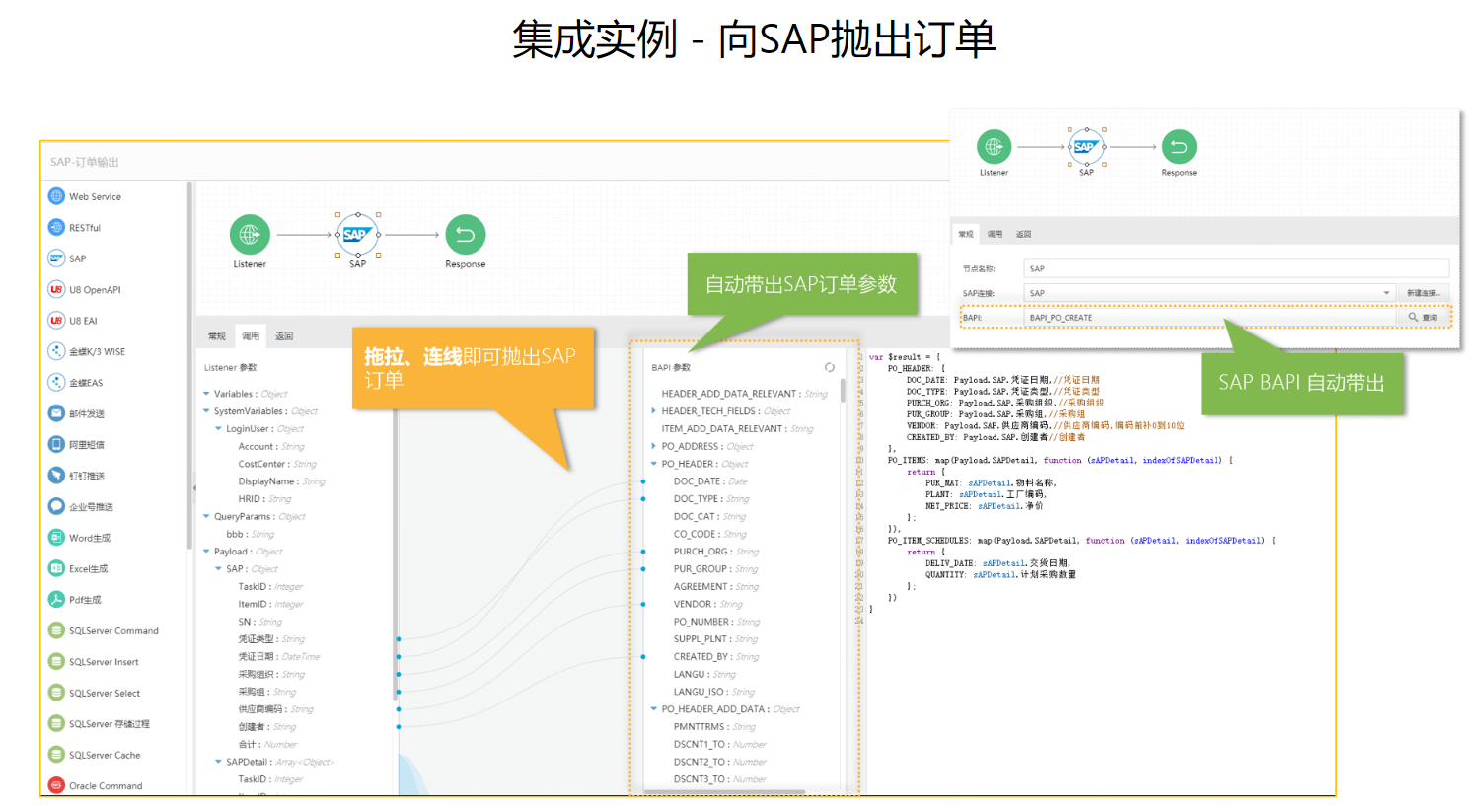

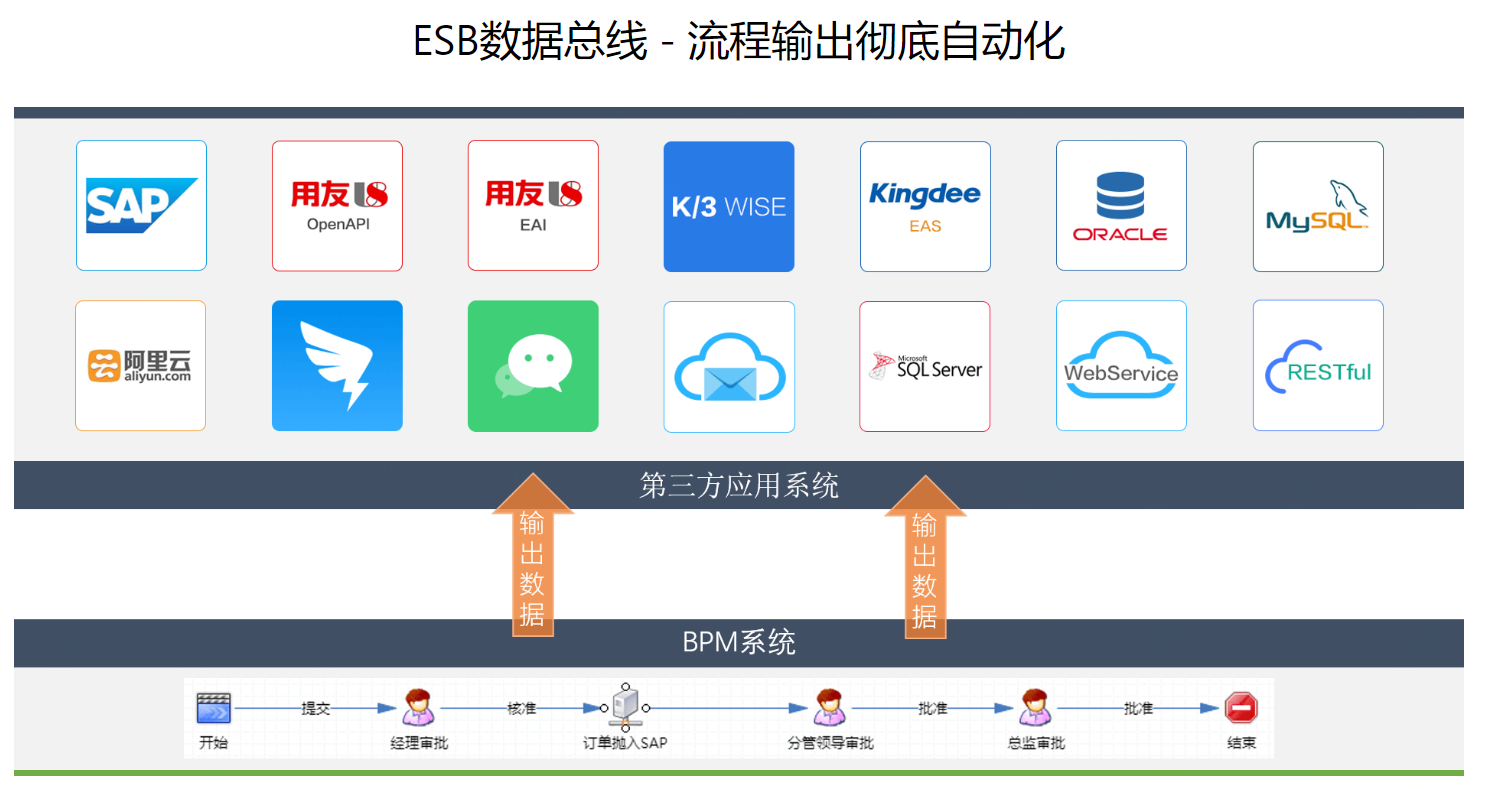

BPM的使用場景，比Workflow更廣泛，BPM產品中包含大量的和第三方系統互動的組件和自定義SQL、代碼組件，比如，BPM系統中的檔案觸發器，可以在海關等互動場景下，通過監控FTP服務器中的檔案，自動觸發流程實體；可以通過定時器Timer，自動每日執行資料同步，并通過Mail節點將同步結果通知到相關運營成員等，

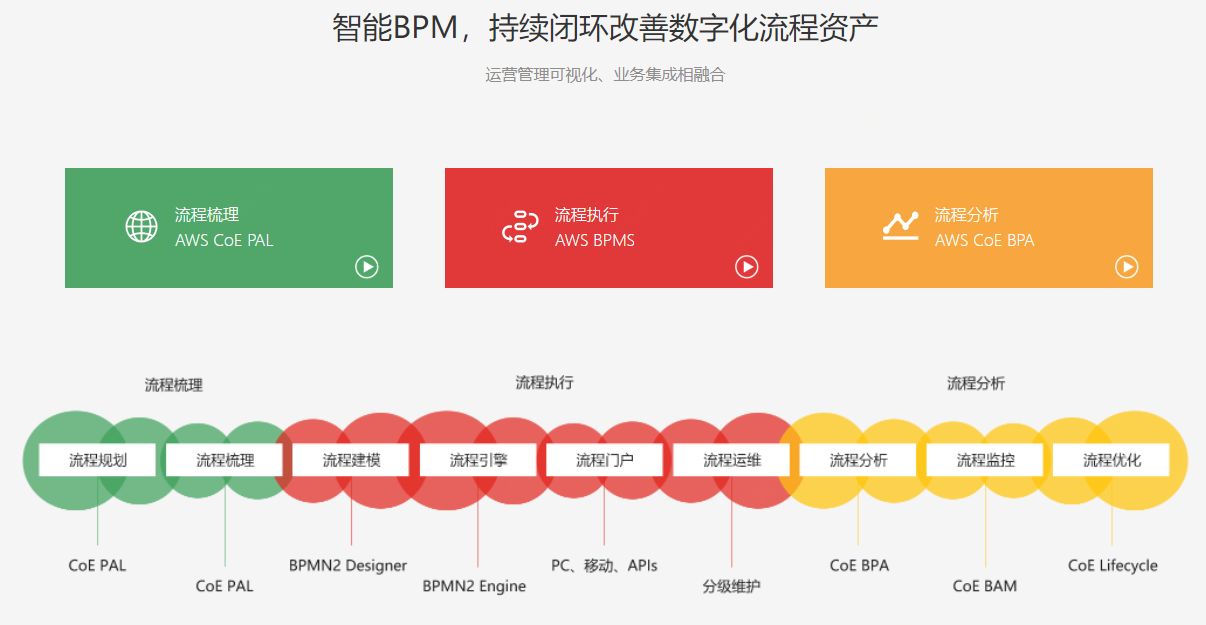

BPM的應用，可以按照執行前、執行中和執行后來劃分，

2.3 流程編排

流程編排是脫離流程業務領域的更高一層抽象，使用方可以通過流程編排系統，結合自己的業務場景進行業務定制，比如，可以將相關業務代碼，封裝成function，然后通過云廠商平臺的FAAS平臺，將不同業務的function進行關聯和調度，從而完成某項任務，

3 流程引擎的架構設計

鑒于一些朋友可能沒有使用和接觸過流程引擎，先介紹流程引擎的組成單元，再介紹基于某個BPM產品的專案是如何進行開發的，我們通過BPM專案開發，對流程引擎的作用有個初步的認識，

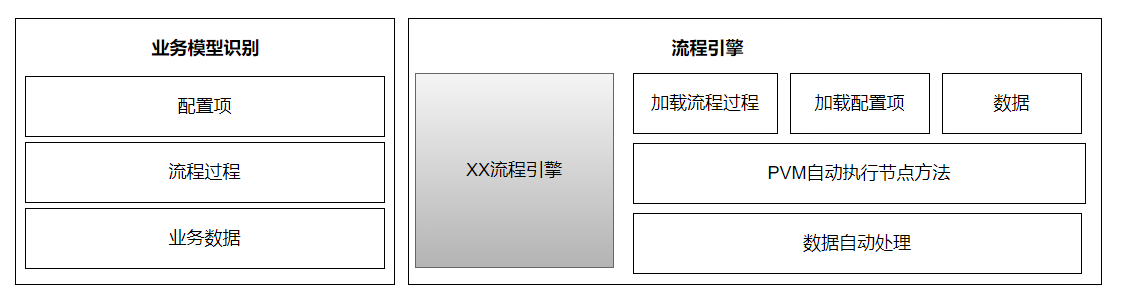

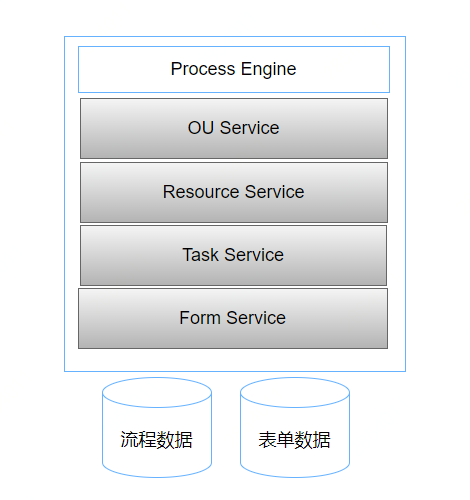

3.1 BPM流程引擎的組成單元

組織、角色、用戶、成員的組織架構托管；
流程資源檔案的配置、校驗、存盤和執行，對不同的流程節點，流程引擎自動結合配置、資料處理其對應的業務邏輯，流程資料自動處理；
表單配置、資料系結，表單資料的根據流程配置自動處理；
通用的資料介面；

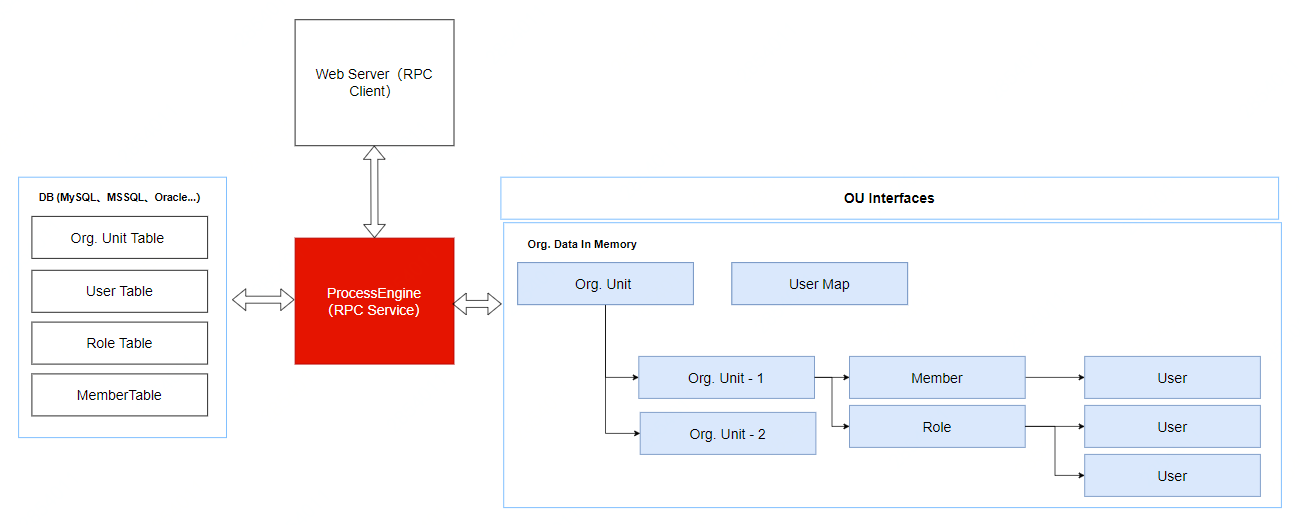

3.1.1 組織架構的設計

3.1.2 流程設計器

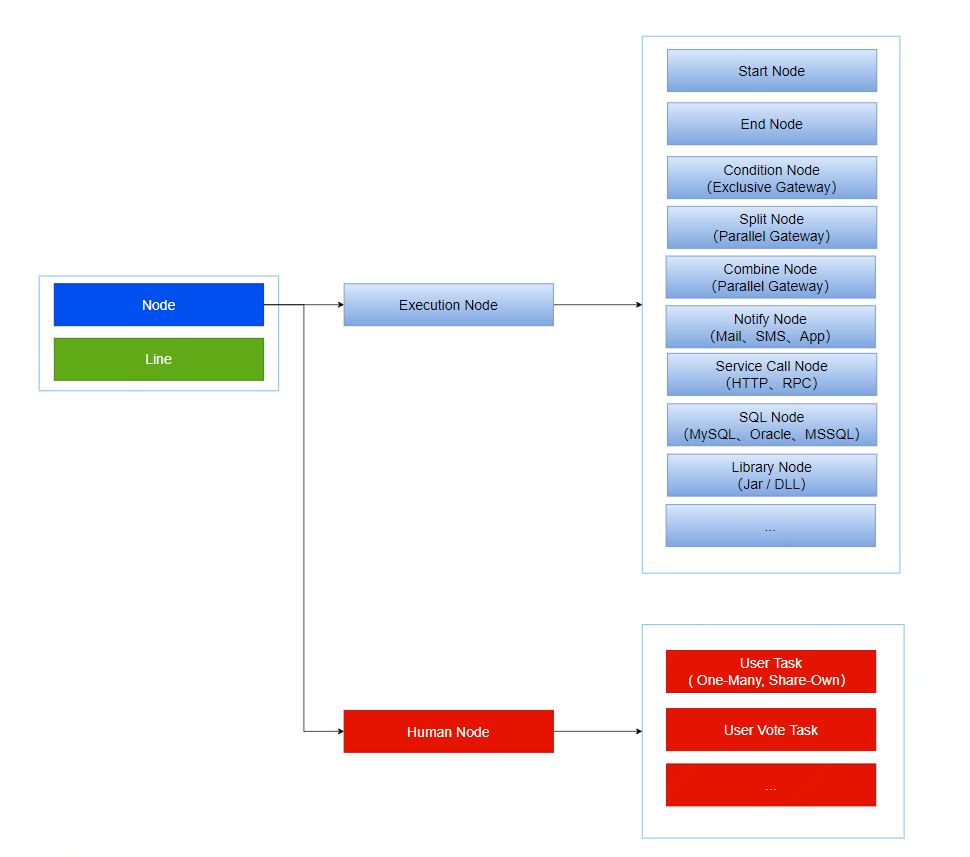

流程設計器包含左側的分組節點串列，和右側的畫布，左側的節點可以如下進行設計，

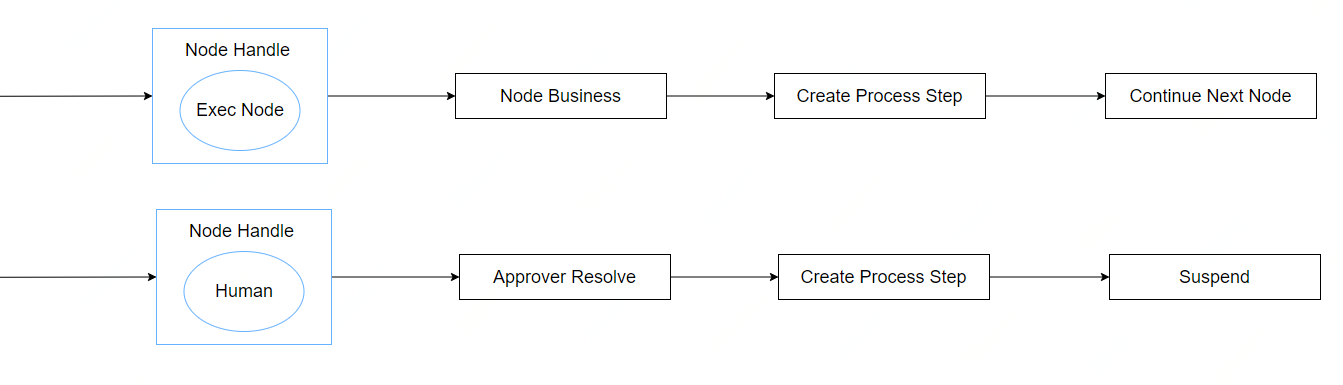

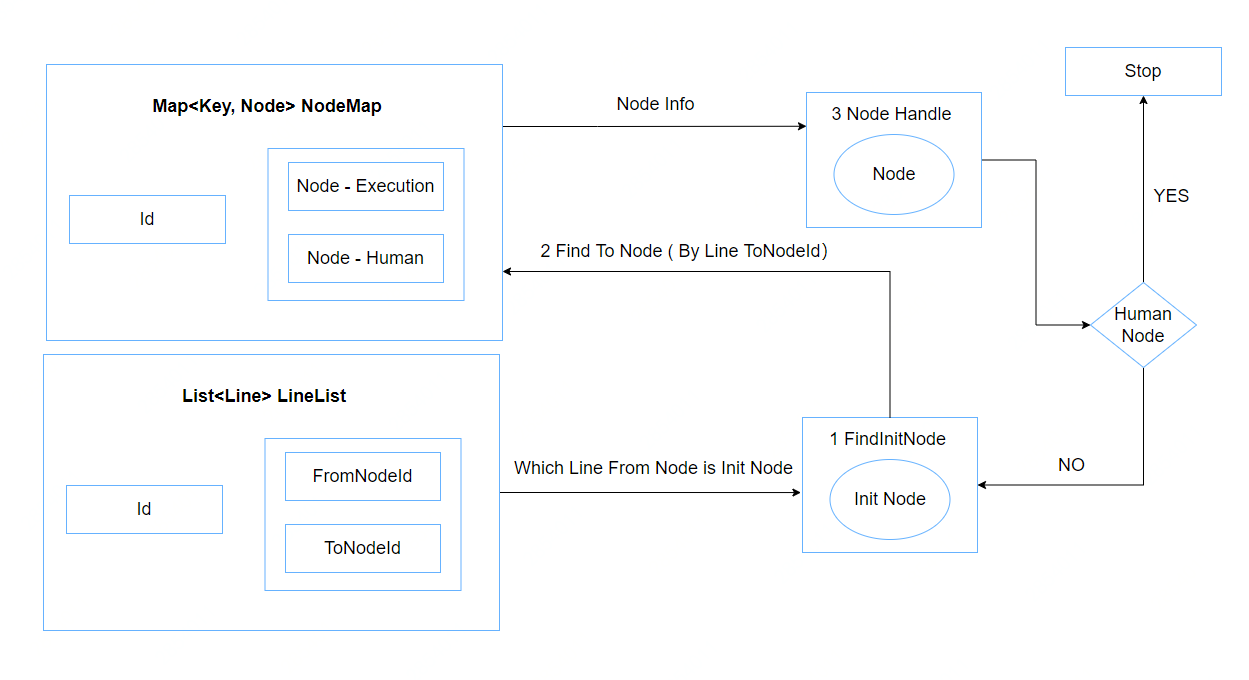

問題：對于一個XML或JSON格式的流程圖，如何進行決議？
不同的節點，按照不同的業務場景，配置不同的配置項，比如，對于Human Node需要配置審批人，配置審批環節的展示表單，審批環節能夠修改哪些欄位，哪些欄位的修改要進行留痕等，

3.1.3 表單設計器

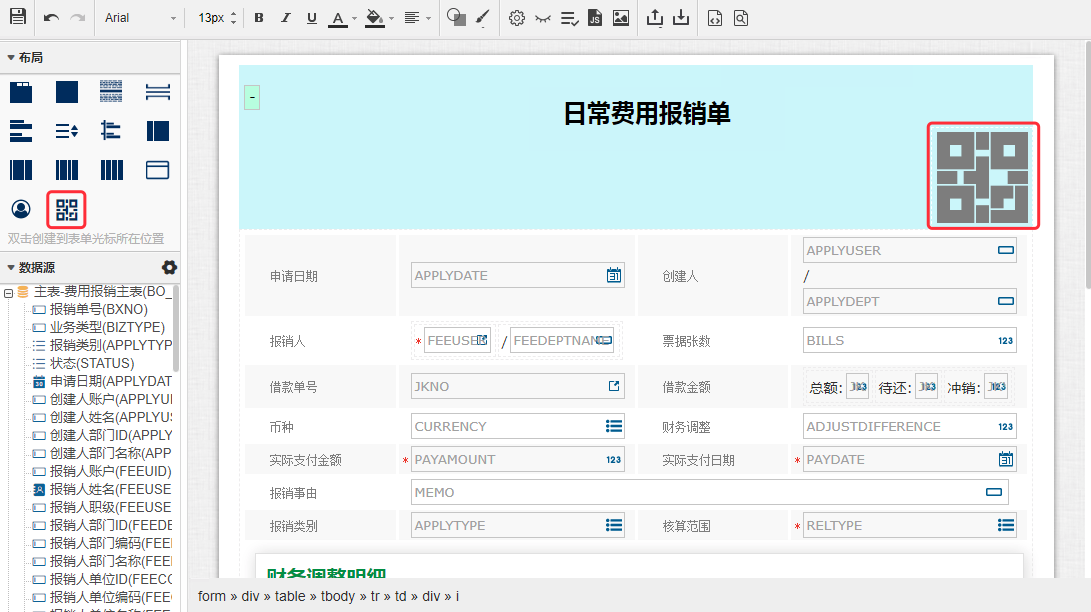

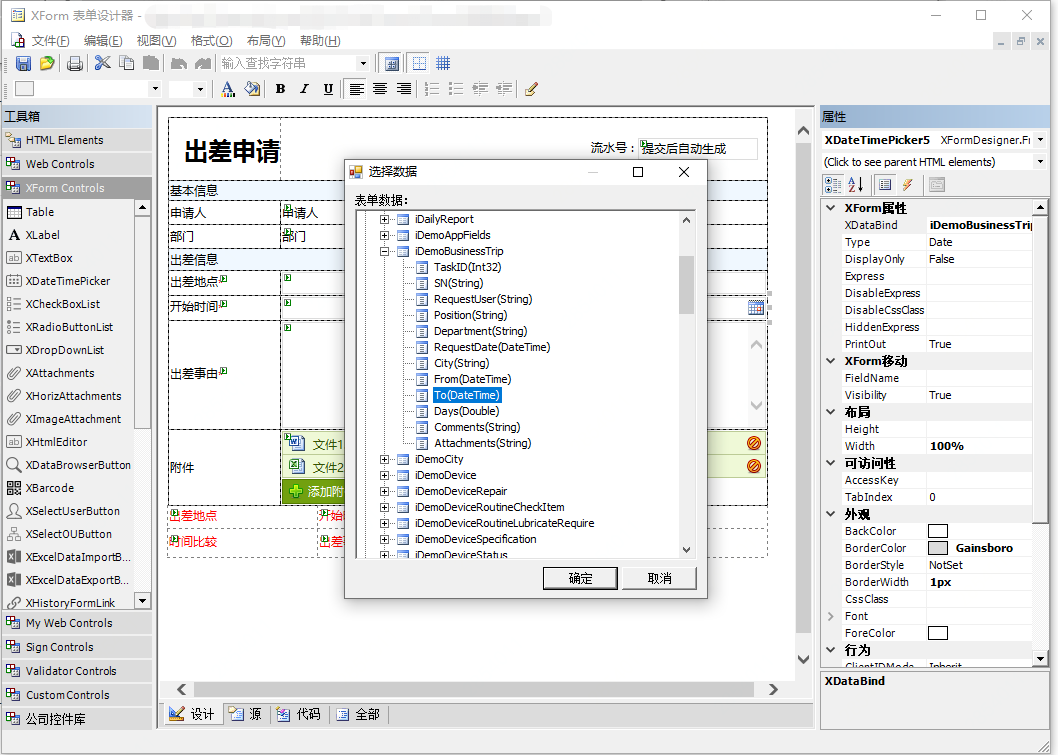

這種是按照表單相關資料表，生成出一個表單，然后對表單欄位進行配置和資料系結，

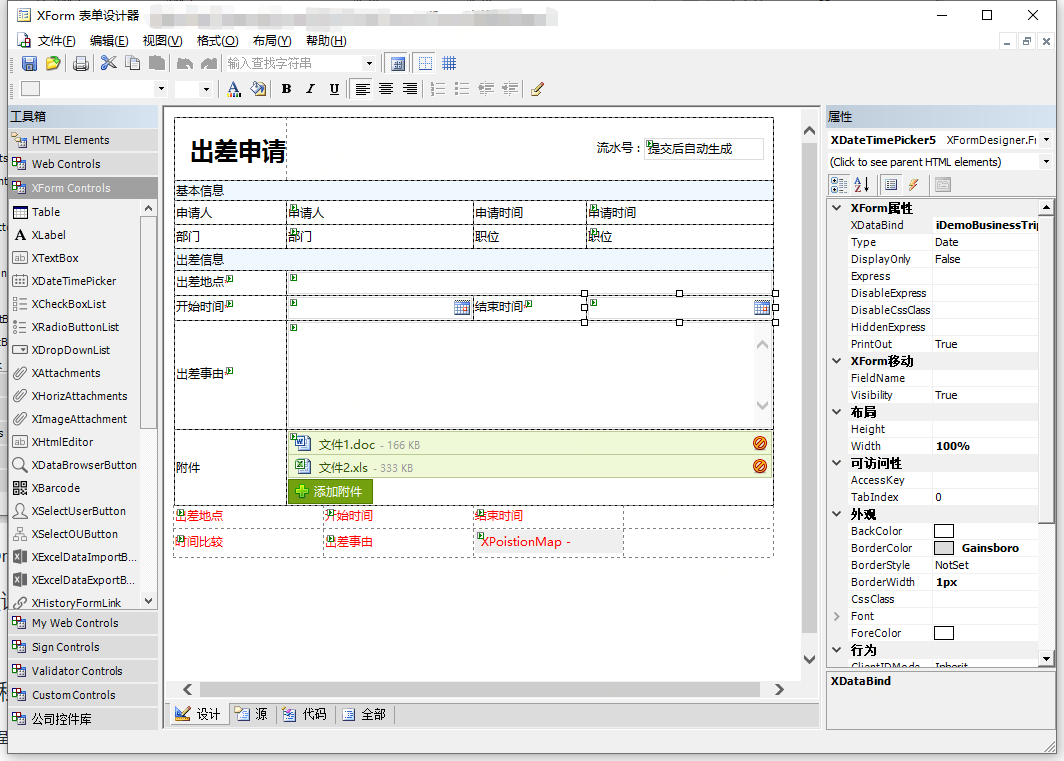

這種是Drag&Drop控制元件，然后配置控制元件的屬性，如系結欄位等，

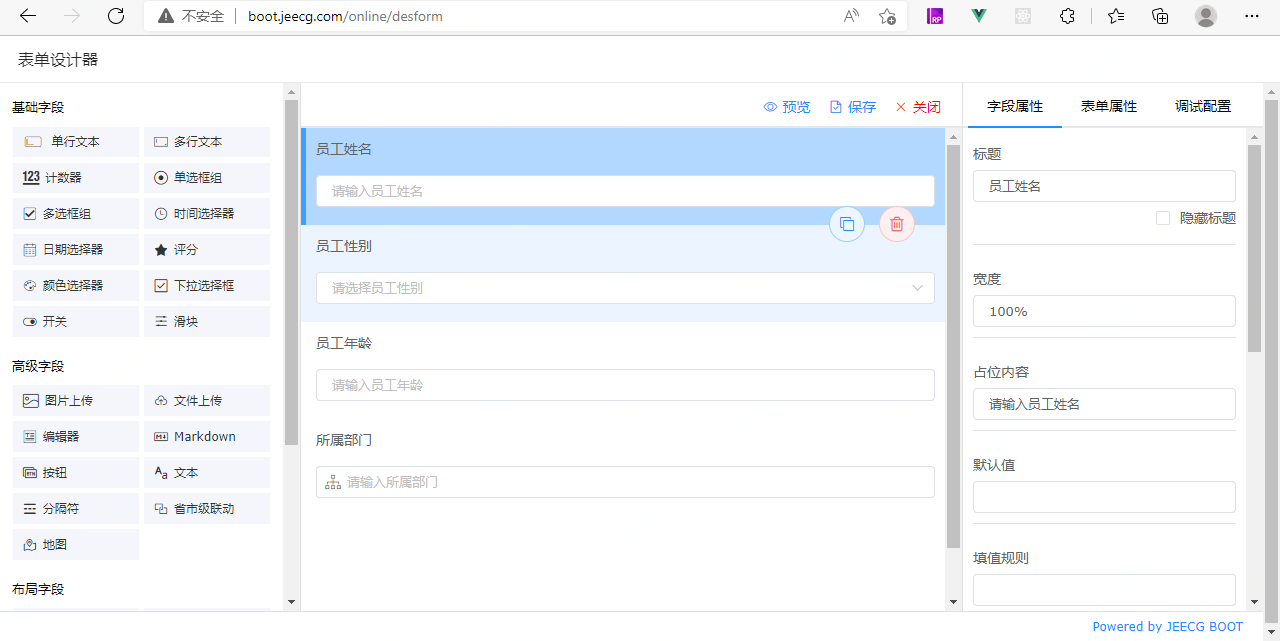

這種是Drag&Drop控制元件，無需關聯資料庫表欄位的表單

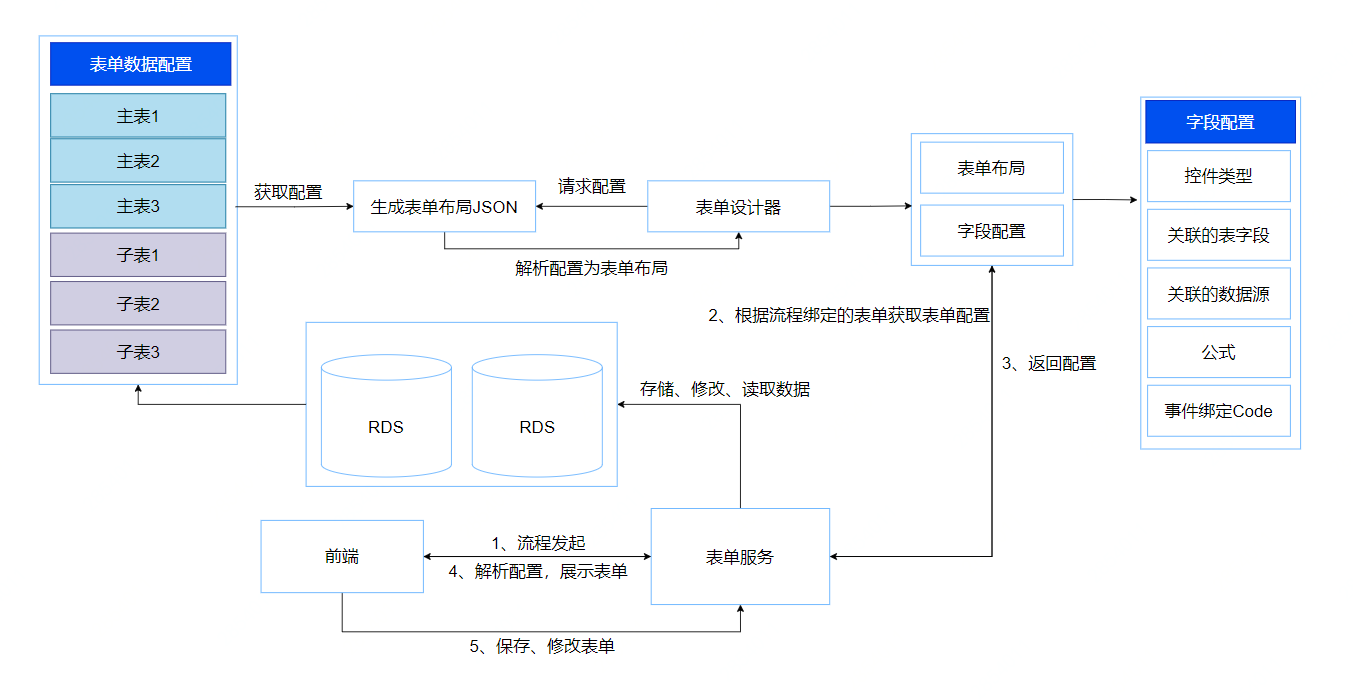

資料表生成表單的概要流程如下圖所示，

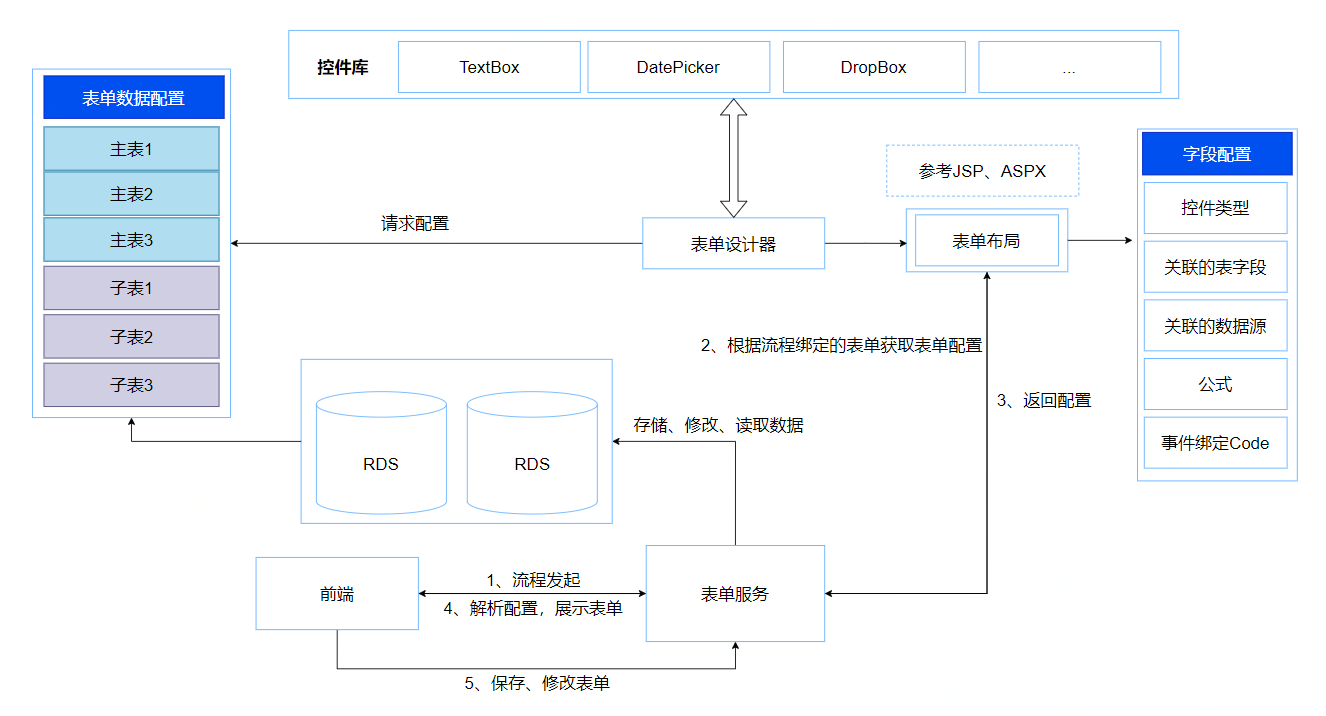

拖拽控制元件系結資料表欄位的概要流程如下，

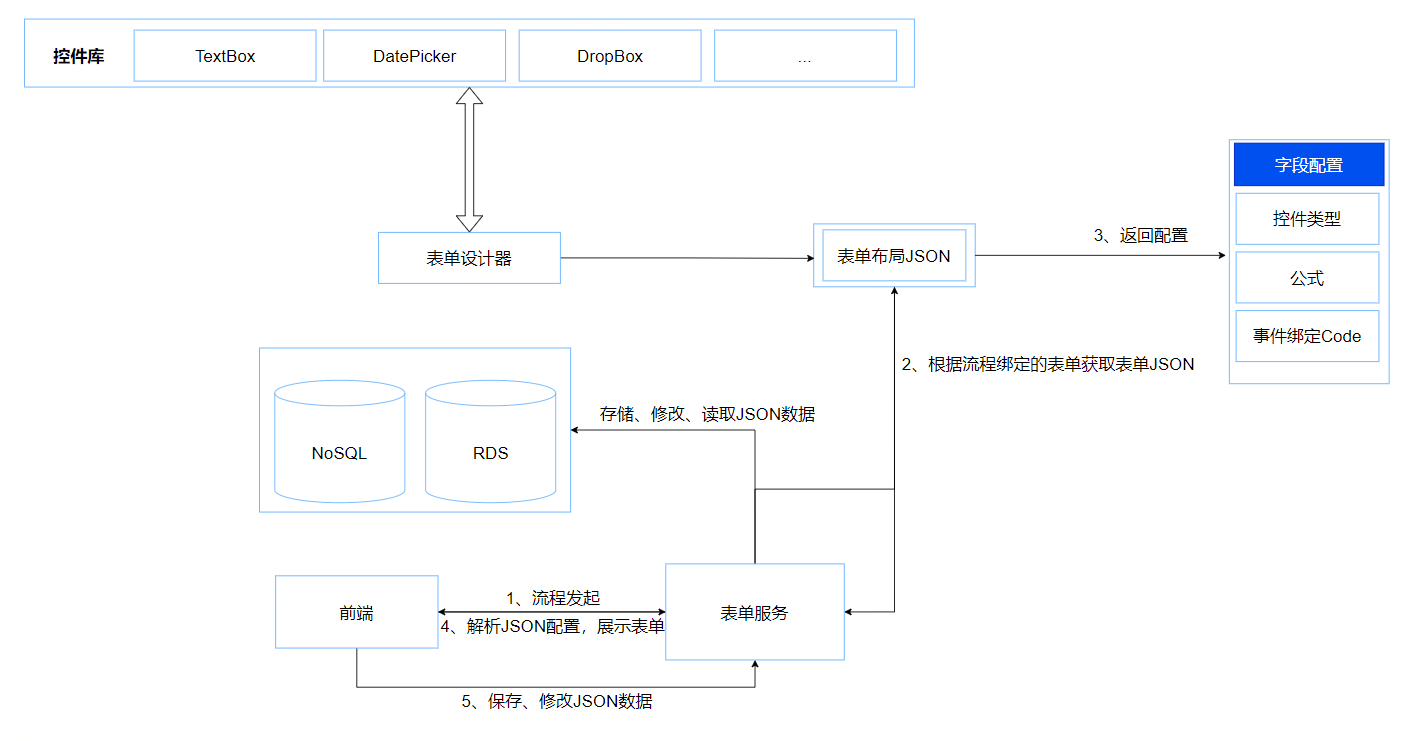

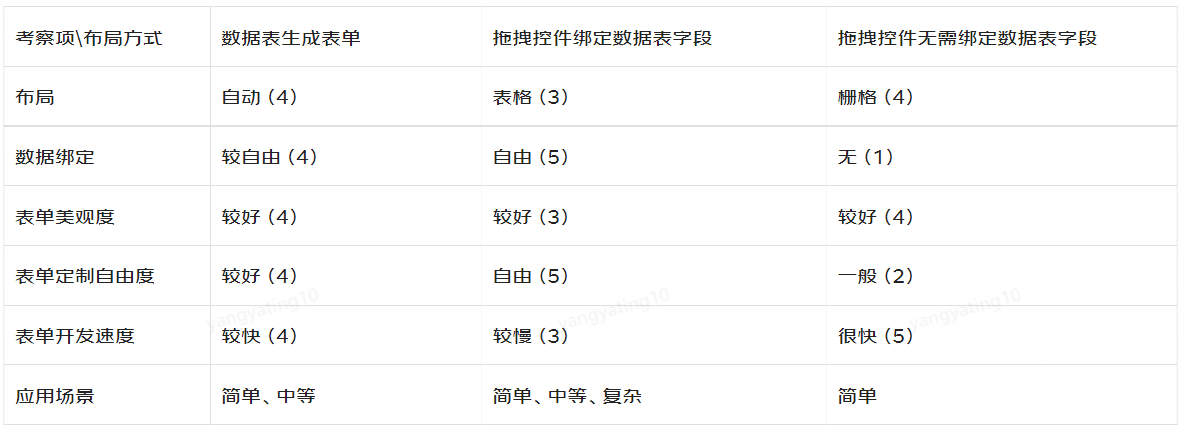

拖拽控制元件無需系結資料表欄位的概要流程，使用NoSQL的Document記錄或使用RDS提供的JSON型別進行保存會比較方便，

3.1.4 介面設計

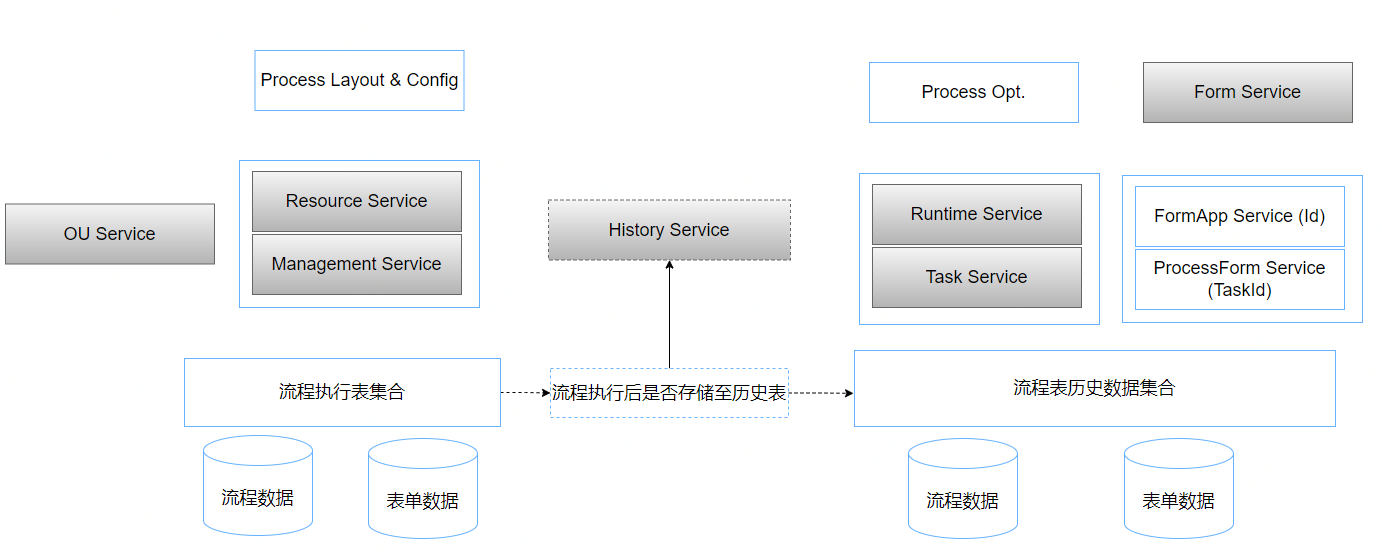

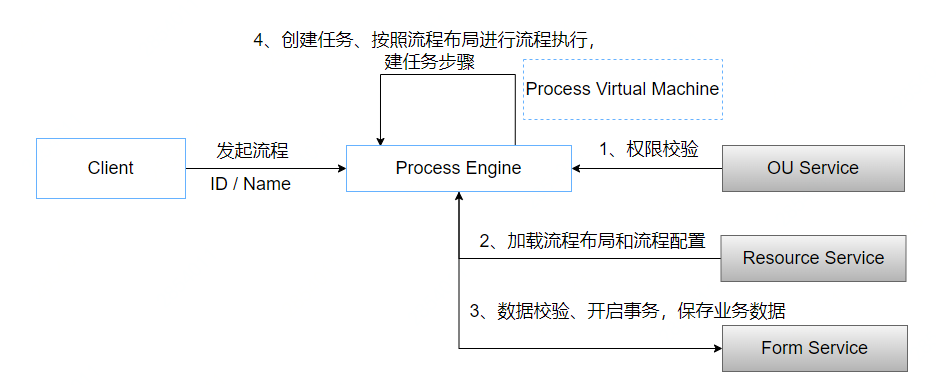

結合Activity的介面設計，如下圖所示

一些系統在創建一個流程任務的時候，要先按照流程模板先創建一個應用示例，再關聯發起人和備注，呼叫RuntimeService，執行到StartNode，這類設計因人而異，這么做略顯繁瑣，

3.2 基于流程引擎的專案開發實踐

3.2.1 流程專案實踐流程

確定組織架構
確定流程，包括流程布局、審批人設定、權限
確定表單資訊（欄位、型別、資料源、校驗規則）和表單樣式
確定頁面布局、樣式、資料欄位、搜索、匯入、匯出

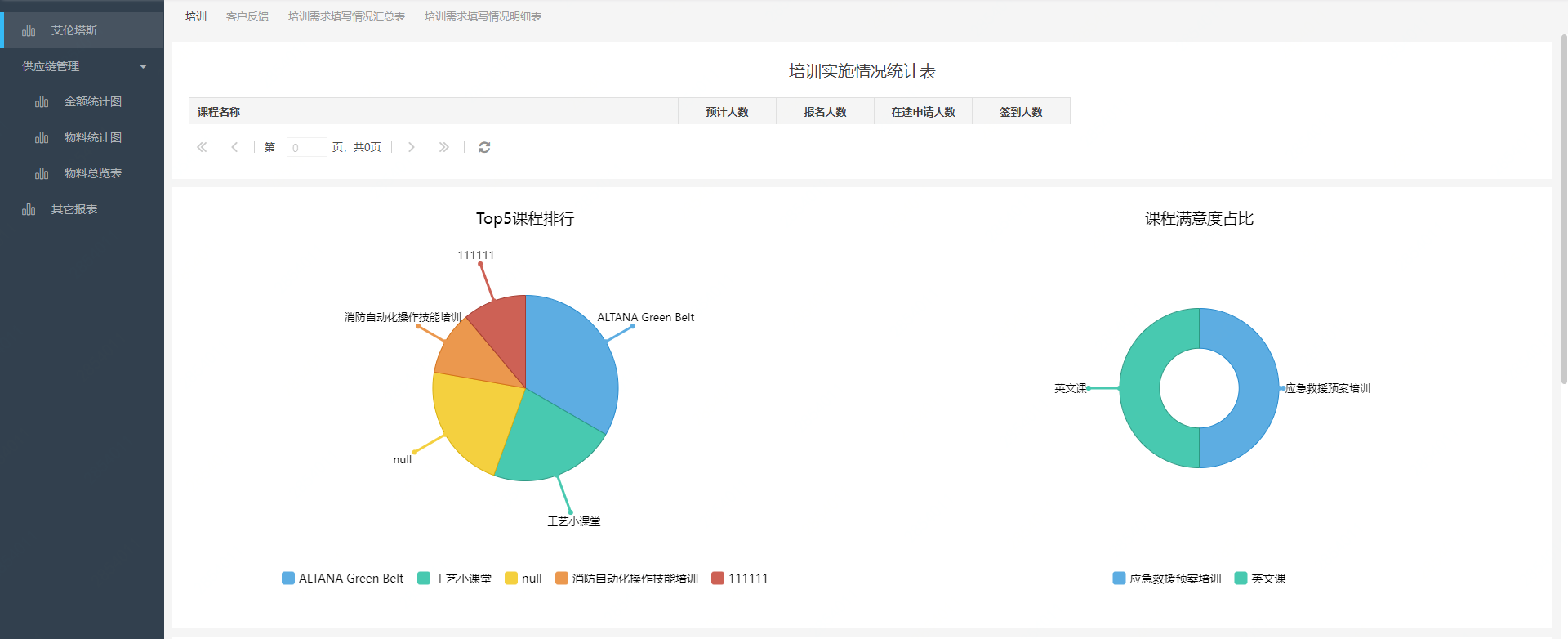

報表

3.2.2 組織架構

組織架構實作，有兩種方法，一種是按照維度進行資料管理，另一種是在同一棵組織架構樹下進行管理，
按照集團、公司、部門、用戶等不同維度，進行資料管理，比較常見，這里不做討論，下圖為按維度維護資料的示例，

按照同一棵組織架構樹進行資料維護，界面一般顯示為左樹右表，大多數商業化產品，都會將此組織架構樹進行記憶體快取，以方便審批人查找、開窗選擇OrgUnit、Role、User、Member等場景，Member的引入是為了解決一人多職等場景，一般發起流程的時候，需要帶出發起人擁有的Member串列，從而后續節點取合適的審批人，

對于組織架構而言，需要考慮，系統本身要具備OU存盤的能力，對于沒有組織架構的用戶，可以直接在系統的組織架構中新建組織架構，同時，對于已有系統的客戶，可以通過組織架構資料同步來進行資料自動維護，對于用AD域內部管控的客戶來說，需要具備AD域身份認證的能力，對于復雜場景，比如用戶是SaaS化等復雜場景，組織架構也需要在系統內部，支持使用API的方式來獲取組織資訊，

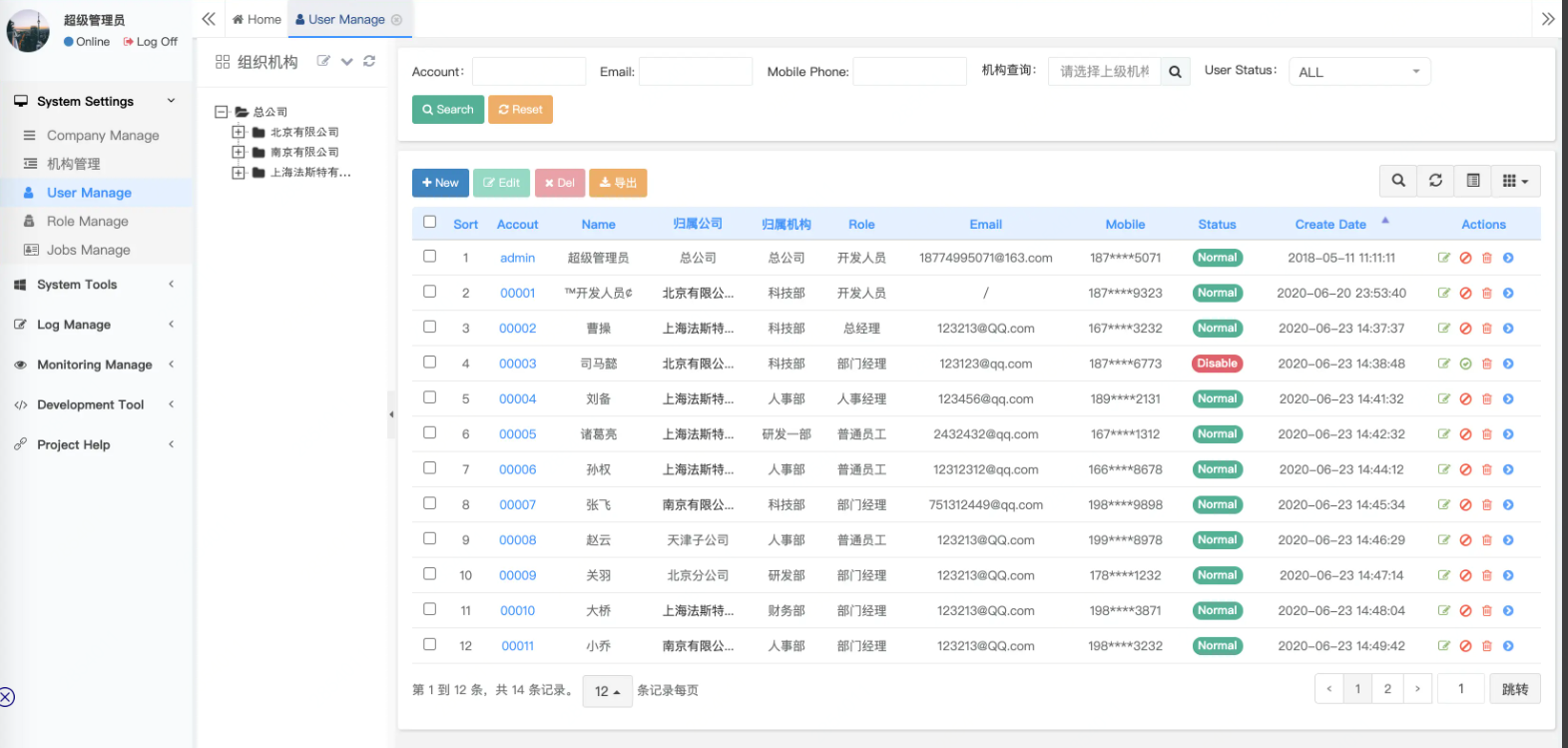

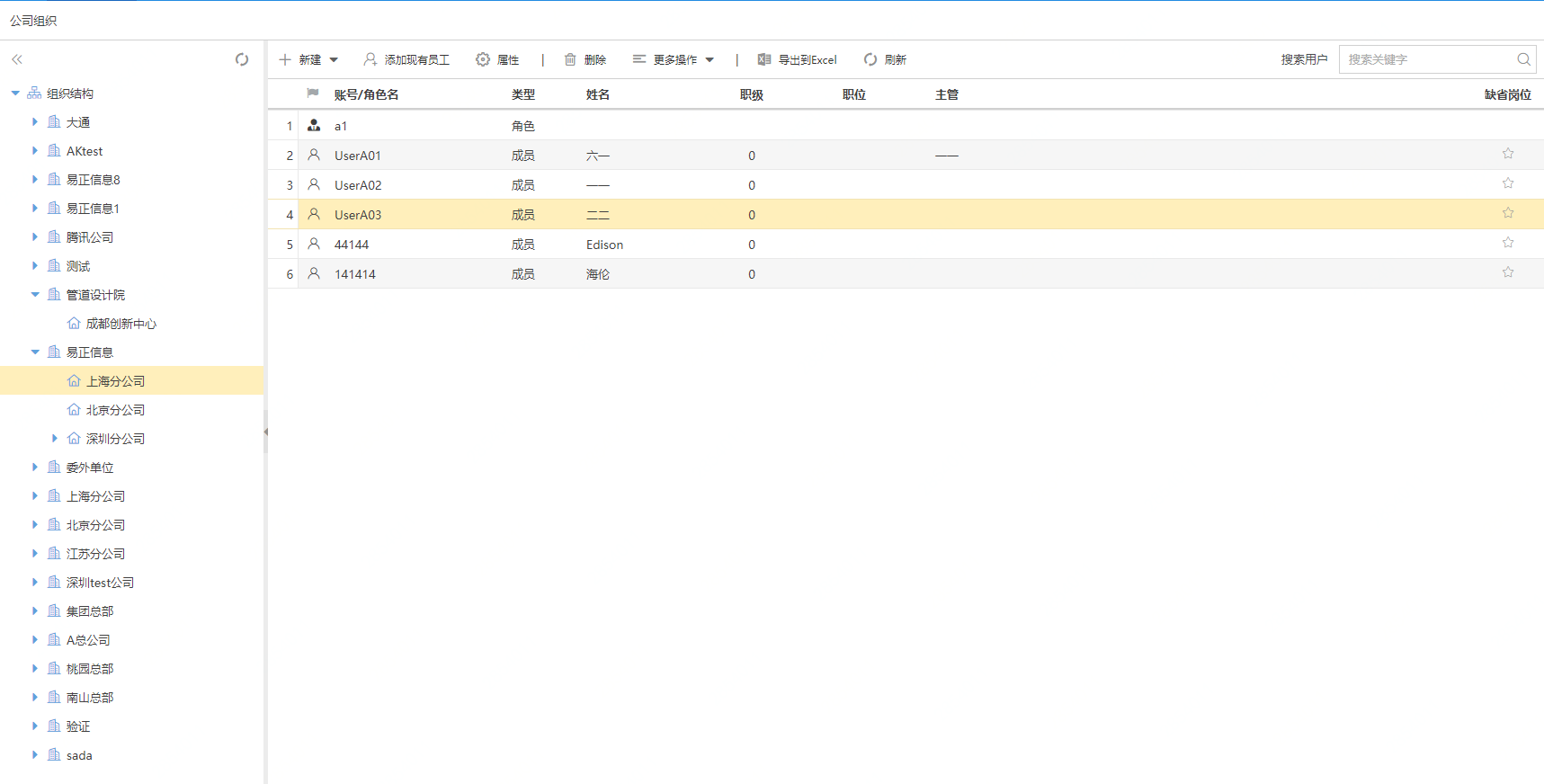

所以在組織架構設計的時候，要使用插件的方式來做，具體使用哪種插件，可以在組態檔中進行配置，以下為一個商業產品的組織架構操作界面示例，

常見的組織架構操作還有組織架構同步，比如流程系統同步微信企業號、釘釘等，這里不再展開，

3.2.3 流程設計

我們想象的流程，可能是向下面的這種簡單流程，

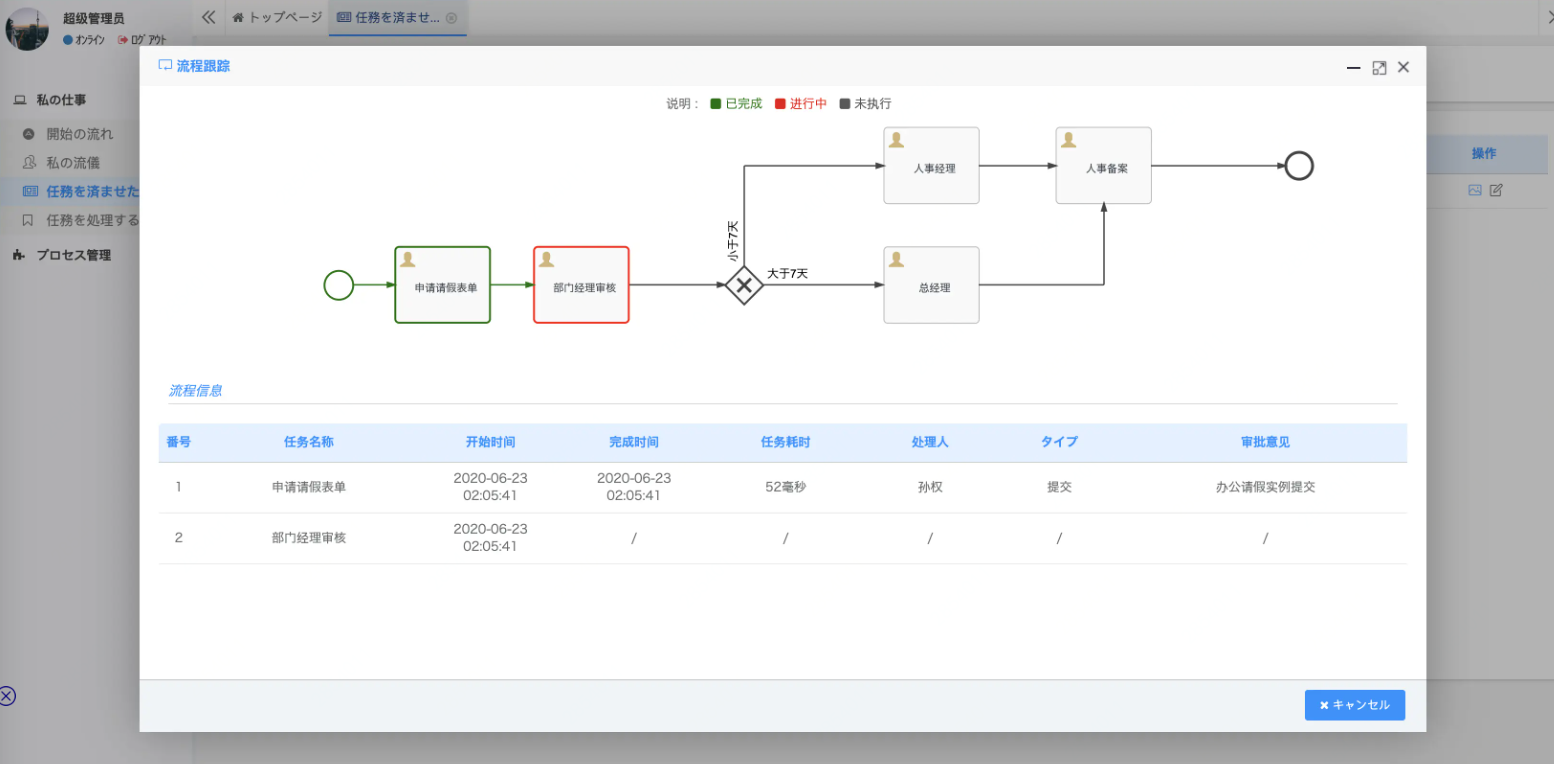

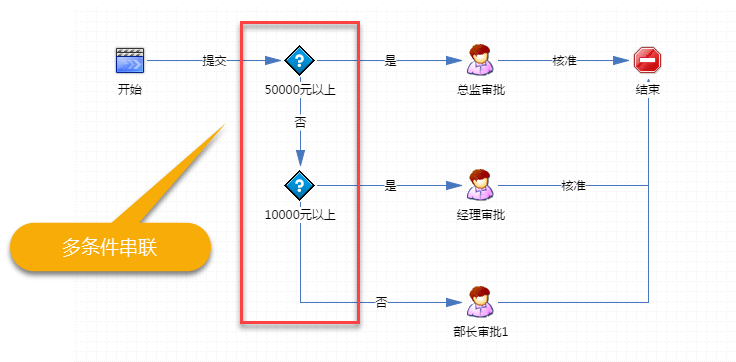

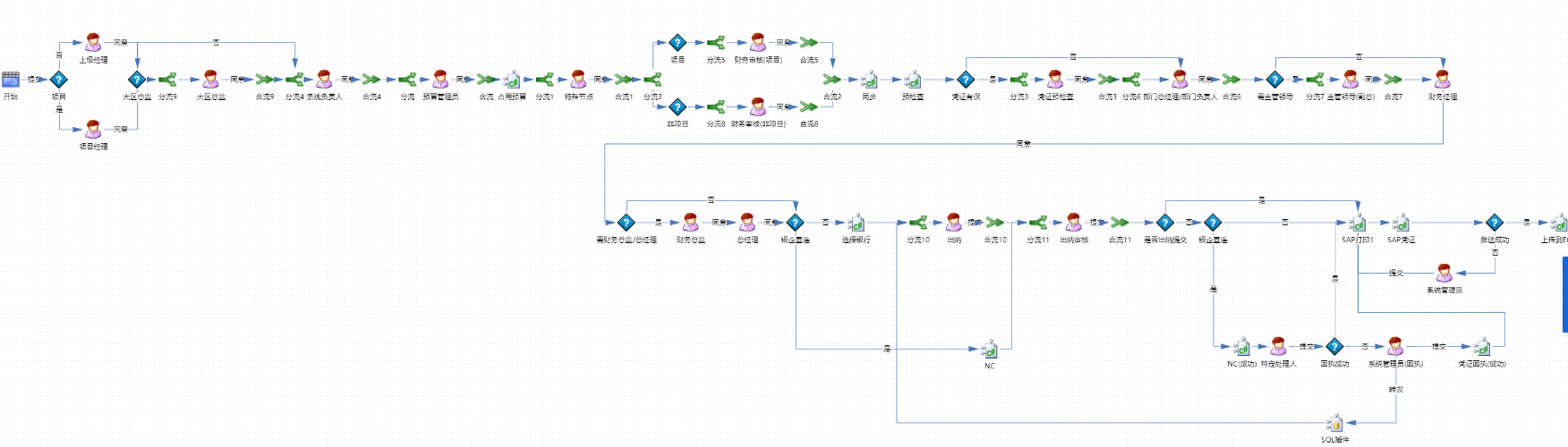

而實際專案，碰到的流程，一般是如下圖所示的情景，

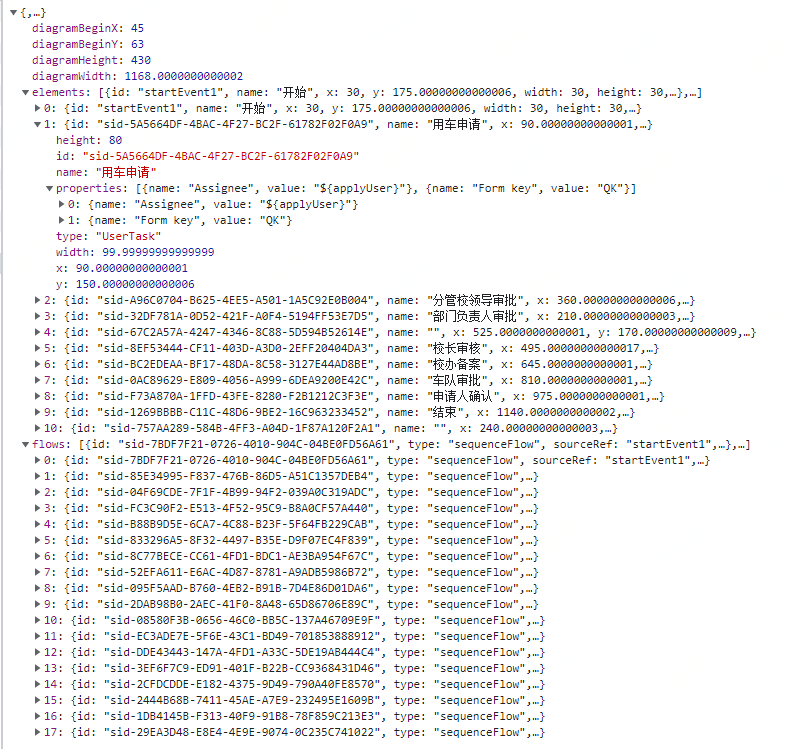

初步看幾個流程的模型檔案是什么樣的，先有個印象，

<?xml version="1.0" encoding="UTF-8" ?>
<definitions id="definitions"
targetNamespace="http://activiti.org/bpmn20"
xmlns="http://www.omg.org/spec/BPMN/20100524/MODEL"
xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
xmlns:activiti="http://activiti.org/bpmn">

<process id="vacationRequest" name="Vacation request">
<startEvent id="request" activiti:initiator="employeeName">
<extensionElements>
<activiti:formProperty id="numberOfDays" name="Number of days" type="long" value="https://www.cnblogs.com/Jcloud/p/1" required="true"/>
<activiti:formProperty id="startDate" name="First day of holiday (dd-MM-yyy)" datePattern="dd-MM-yyyy hh:mm" type="date" required="true" />
<activiti:formProperty id="vacationMotivation" name="Motivation" type="string" />
</extensionElements>
</startEvent>
<sequenceFlow id="flow1" sourceRef="request" targetRef="handleRequest" />
<userTask id="handleRequest" name="Handle vacation request" >
<documentation>
${employeeName} would like to take ${numberOfDays} day(s) of vacation (Motivation: ${vacationMotivation}).
</documentation>
<extensionElements>
<activiti:formProperty id="vacationApproved" name="Do you approve this vacation" type="enum" required="true">
<activiti:value id="true" name="Approve" />
<activiti:value id="false" name="Reject" />
</activiti:formProperty>
<activiti:formProperty id="managerMotivation" name="Motivation" type="string" />
</extensionElements>
<potentialOwner>
<resourceAssignmentExpression>
<formalExpression>management</formalExpression>
</resourceAssignmentExpression>
</potentialOwner>
</userTask>
<sequenceFlow id="flow2" sourceRef="handleRequest" targetRef="requestApprovedDecision" />
<exclusiveGateway id="requestApprovedDecision" name="Request approved?" />
<sequenceFlow id="flow3" sourceRef="requestApprovedDecision" targetRef="sendApprovalMail">
<conditionExpression xsi:type="tFormalExpression">${vacationApproved == 'true'}</conditionExpression>
</sequenceFlow>
<task id="sendApprovalMail" name="Send confirmation e-mail" />
<sequenceFlow id="flow4" sourceRef="sendApprovalMail" targetRef="theEnd1" />
<endEvent id="theEnd1" />
<sequenceFlow id="flow5" sourceRef="requestApprovedDecision" targetRef="adjustVacationRequestTask">
<conditionExpression xsi:type="tFormalExpression">${vacationApproved == 'false'}</conditionExpression>
</sequenceFlow>
<userTask id="adjustVacationRequestTask" name="Adjust vacation request">
<documentation>
Your manager has disapproved your vacation request for ${numberOfDays} days.
Reason: ${managerMotivation}
</documentation>
<extensionElements>
<activiti:formProperty id="numberOfDays" name="Number of days" value="https://www.cnblogs.com/Jcloud/p/${numberOfDays}" type="long" required="true"/>
<activiti:formProperty id="startDate" name="First day of holiday (dd-MM-yyy)" value="https://www.cnblogs.com/Jcloud/p/${startDate}" datePattern="dd-MM-yyyy hh:mm" type="date" required="true" />
<activiti:formProperty id="vacationMotivation" name="Motivation" value="https://www.cnblogs.com/Jcloud/p/${vacationMotivation}" type="string" />
<activiti:formProperty id="resendRequest" name="Resend vacation request to manager?" type="enum" required="true">
<activiti:value id="true" name="Yes" />
<activiti:value id="false" name="No" />
</activiti:formProperty>
</extensionElements>
<humanPerformer>
<resourceAssignmentExpression>
<formalExpression>${employeeName}</formalExpression>
</resourceAssignmentExpression>
</humanPerformer>
</userTask>
<sequenceFlow id="flow6" sourceRef="adjustVacationRequestTask" targetRef="resendRequestDecision" />
<exclusiveGateway id="resendRequestDecision" name="Resend request?" />
<sequenceFlow id="flow7" sourceRef="resendRequestDecision" targetRef="handleRequest">
<conditionExpression xsi:type="tFormalExpression">${resendRequest == 'true'}</conditionExpression>
</sequenceFlow>
<sequenceFlow id="flow8" sourceRef="resendRequestDecision" targetRef="theEnd2">
<conditionExpression xsi:type="tFormalExpression">${resendRequest == 'false'}</conditionExpression>
</sequenceFlow>
<endEvent id="theEnd2" />
</process>
</definitions>

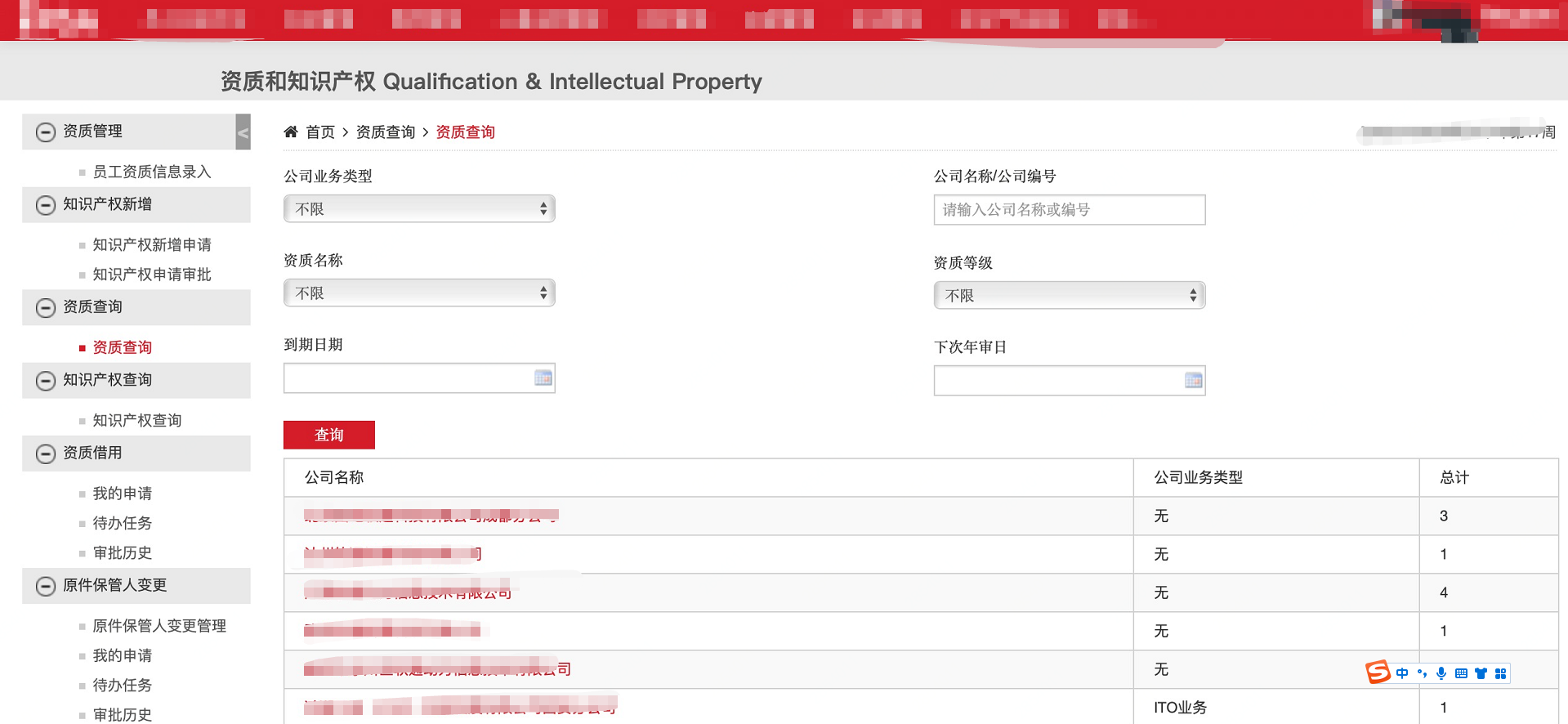

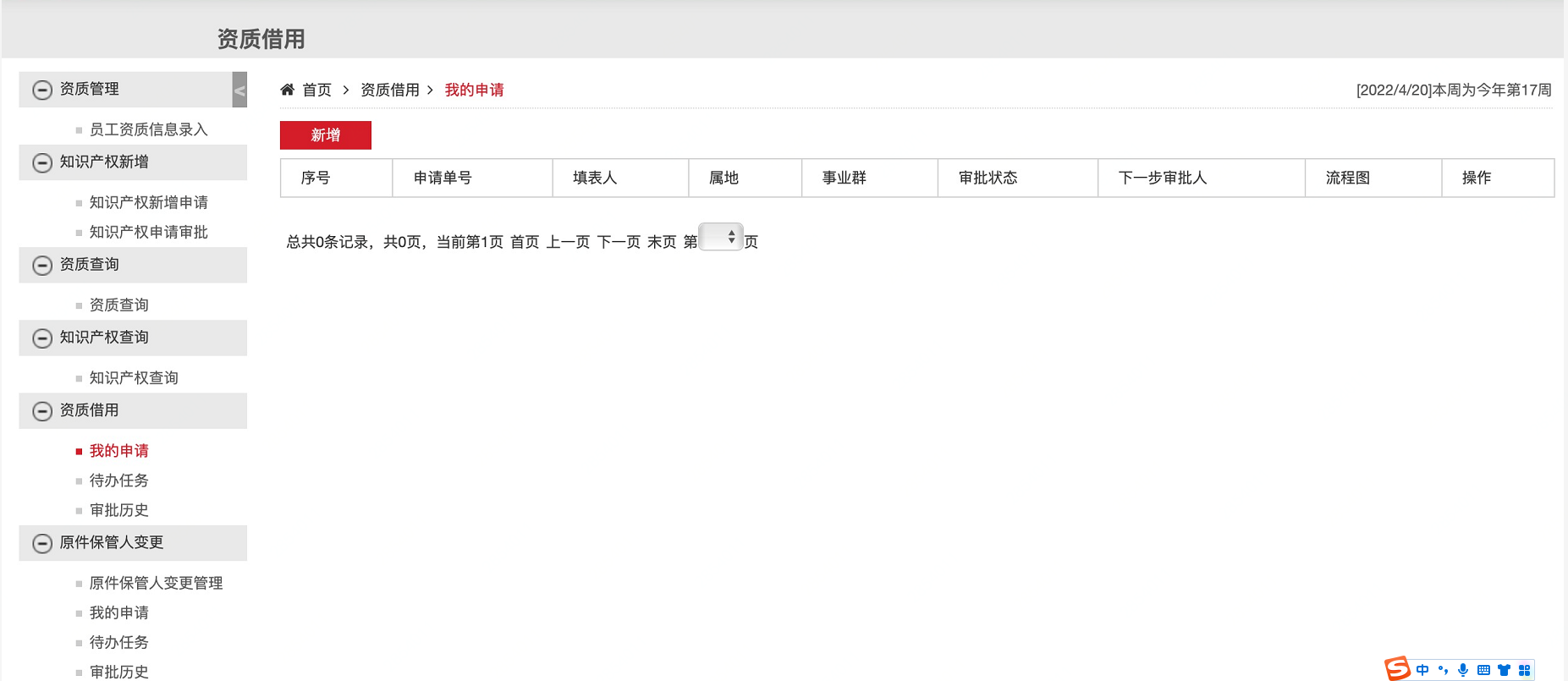

一個螢屏截圖都截不完的流程，如果用代碼去實作整個流程，其作業量和效率，可想而知，而實際做專案，使用基于流程引擎的產品來做專案的時候，只需要確定節點、節點配置、資料配置和權限即可，
問題：一般流程，都帶有郵件通知的節點，如何實作郵件通知節點？請考慮以下情景，
流程流轉和執行的時候，會遇到各種情況的錯誤，比如找不到審批人等，此時流程引擎要對資料做rollback，而郵件通知節點的業務邏輯已經執行過了，

權限方面，對于流程資源，哪些部門可以申請，哪些角色不可申請，都應該做流程控制，而在流程執行程序中，流程資料、不是路程的相關人也都不應該看到流程，處理過流程的審批人，不可以再對流程進行處理等，都是權限方面要考慮的問題，

3.2.4 表單設計

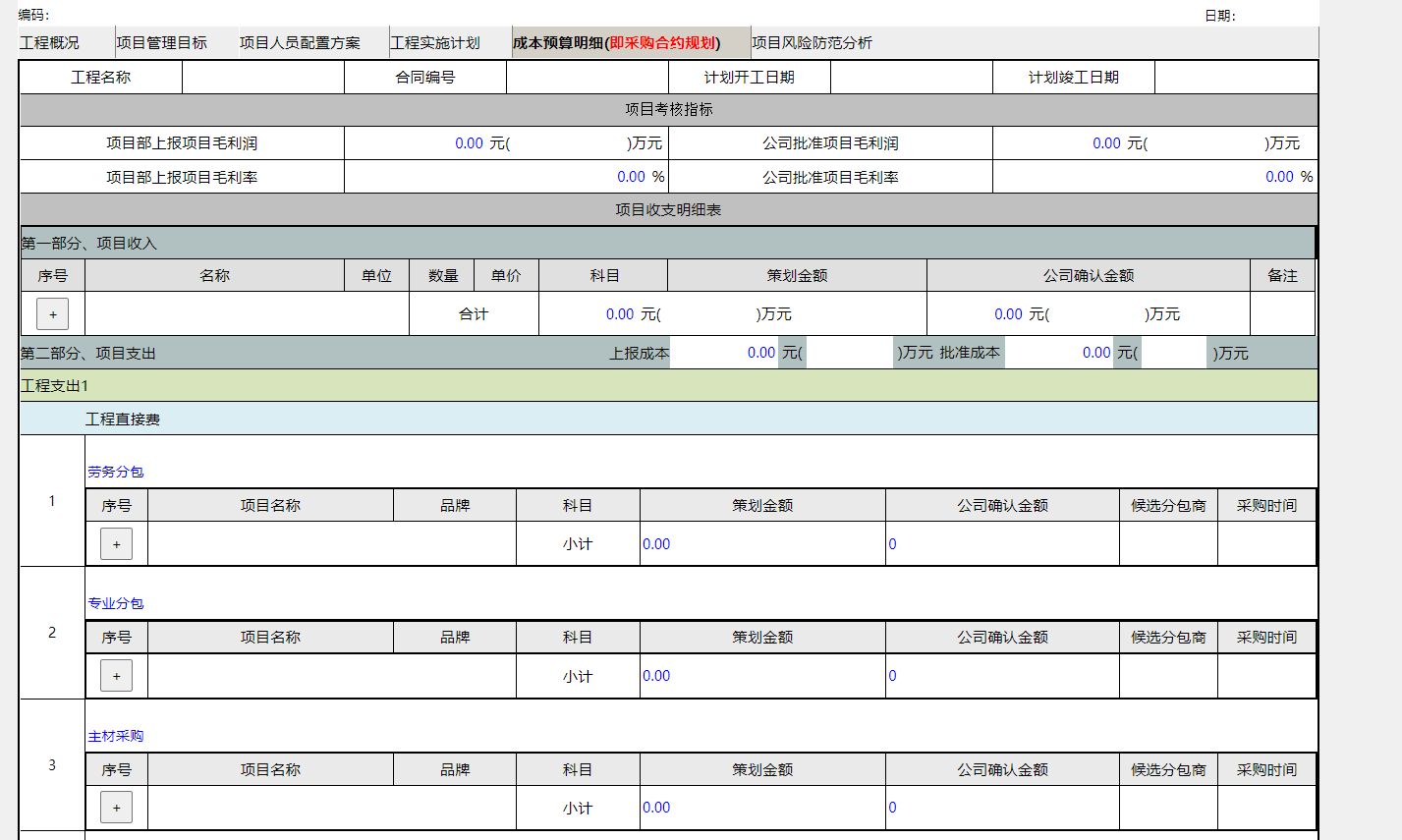

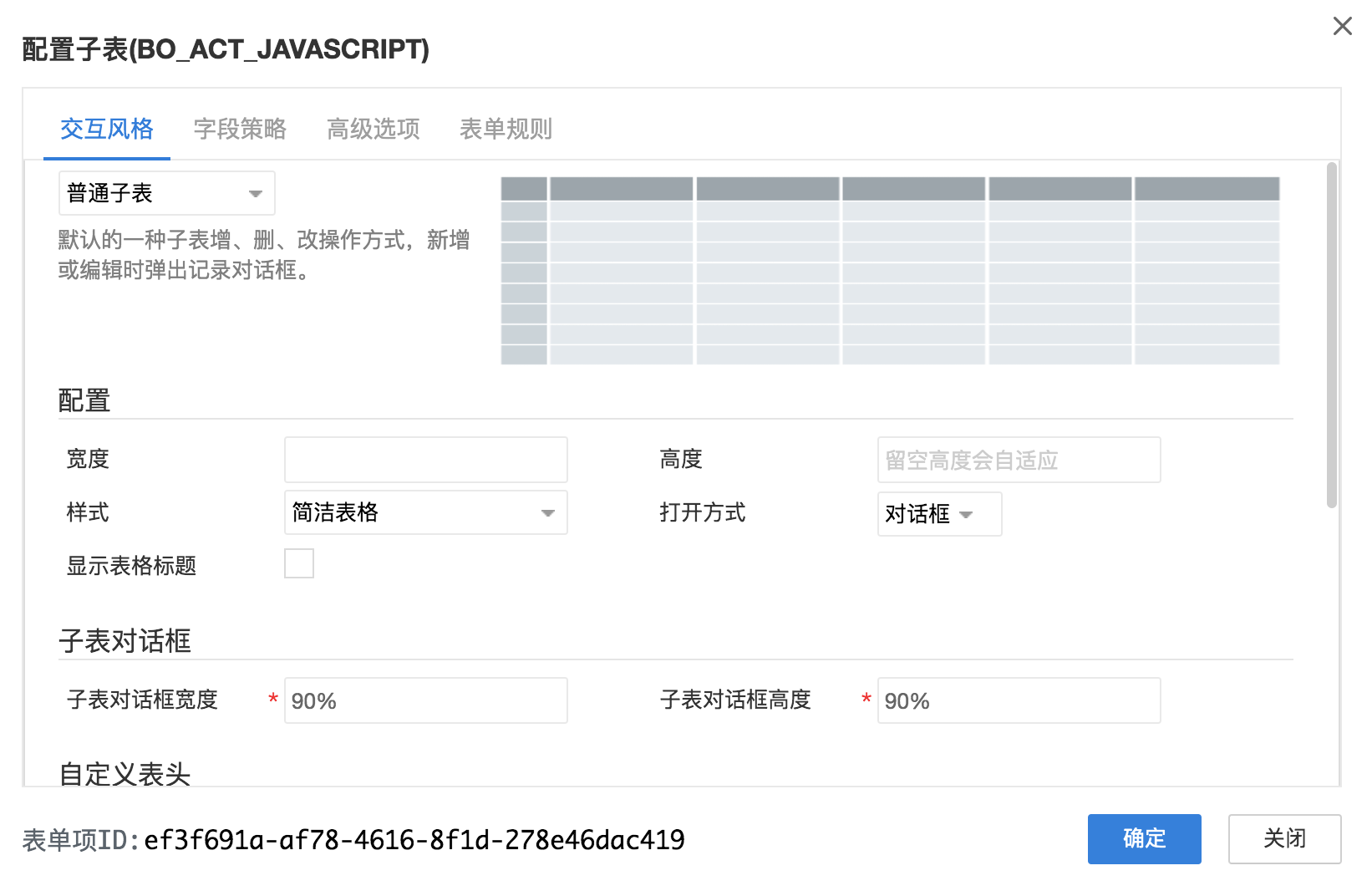

如下圖所示的表單，可以分析以下，一個流程表單有多個主表資訊和多個子表資訊，一般而言，如果是通過流程引擎做非流程的資料處理，子表通過主表ID來做關聯，如果通過流程引擎做流程的資料處理，子表和主表通過TaskId來做關聯，以下為示例，
