軟體系統架構設計的目標不在于設計本身，而在于架構設計意圖的傳達，圖形化有助于在團隊間進行高效的資訊同步，但不同的圖形化方式需要語意一致性和效率間實作平衡，C4模型通過不同的抽象層級來表達系統的靜態結構，并提供了最小集的抽象建模元素，為設計人員提供了一種低認知負載、易于學習和使用的高效建模方式，

1 為什么要進行架構可視化？

軟體系統架構設計的目標不在于設計本身，而在于架構設計意圖的傳達，如果不能清晰、一致的在干系人間進行設計意圖的同步，即使再好的設計也只是空中樓閣，軟體架構設計本質上也是一種抽象和建模的程序（對模型和抽象的本質參考文章《 領域驅動設計開篇 》），軟體架構設計模型的表達有多種方式：圖形化、語言和文字，絕大部分場景下，圖形化在架構設計的表現力層面效果更佳，因此，對于軟體系統架構進行可視化表達是有價值，且是必要的，

軟體架構可視化的方式有多種，不同的團隊有不同的實踐方式，最為常見的由如下幾種：

不同的可視化方式各有優劣，以下部分將對不同的表現形式進行說明

1.1 可視化方式-線框圖

線框圖是最為通用的可視化表達方式之一，架構師或設計人員大量的架構圖，比如技術架構、功能架構、資料架構、邏輯架構等等都通過線框圖的形式表達，該種可視化方式的優勢是：

但，基于線框圖表達軟體系統架構存在的問題也非常明顯：語意的一致性問題

你可能自己畫過很多軟體系統架構圖，也可能參與評審過其他團隊的架構圖，我相信，對你而言并不是的所有的圖都是“清晰且易于理解的”，舉個簡單的場景，如果我們在百度搜索 “架構圖” ，你可能得到以下結果：

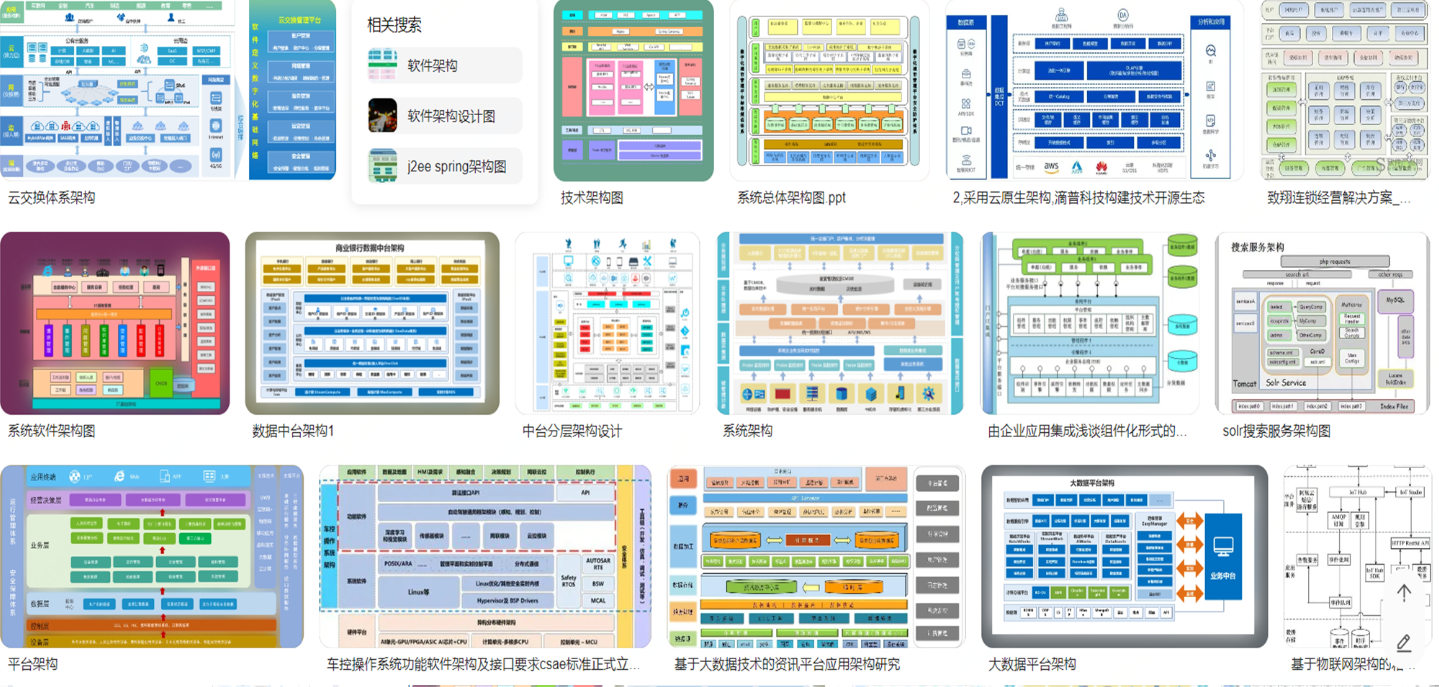

各式各樣的 “架構圖”：不同形狀和顏色的圖形元素、不同形狀和顏色的連線、不同的意圖，

我們可以看出：線框圖雖然簡單，但其其圖形化的語意一致性是大問題，雖然都是通過線框表達軟體系統架構，但不同的人可能使用不同的元素、不同的顏色、不同的連線和分層等等，線框自由表達的靈活性和圖形化語意的一致性存在潛在沖突，最終都會阻礙架構設計意圖傳達，

1.2 可視化方式-UML

UML是統一建模語言，相比于線框圖而言，其優勢是在軟體建模層面提供了一致性的建模元語言，簡單來說，UML提供了大家達成一致的（UML支持擴展的場景除外）建模元素，如果團隊成員比較熟悉UML，那么通過UML表達的系統架構圖天然具有認知一致性，

豐富靈活的建模元語言在提升語意一致性的同時，也必然會導致復雜性的上升，掌握UML具有一定的學習成本，而熟練的應用對研發人員也提出了更高的要求，基于 Simon Brown給出的資料，實際情況只有少數團隊真正使用UML，不論是UML的復雜度和學習成本原因，還是敏捷化下對UML的排斥，很多團隊都放棄了UML，

我們不能否認UML的價值，基于統一建模語言能夠更有效的進行架構設計的資訊傳遞和溝通，也能基于UML提供的詳細的模型圖元素進行充分的設計表達，團隊中是否要基于UML進行溝通需要權衡，雖然UML不能表達你所要傳達的全部的架構資訊，但其在某些維度的表達相對比較適合，

1.3 可視化方式-草圖

架構可視化另一個非常常見的方式是：草圖，草圖是一種非正式的、易于快速溝通的圖形化方式，團隊基于特定的場景，可以通過草圖的形式進行快速的溝通，以便高效的在干系人間拉齊關鍵資訊，

但，草圖的劣勢與線框圖一樣：語意一致性低

我們可以在白板上 “隨心所欲” 的畫各式各樣的草圖，草圖上的元素、連線，又或者布局都可能是涌現式的、臨時性的，這些草圖的價值在于 “會話周期內的高效溝通”，如果干系人沒有完全參與到草圖的討論，又或是后置查看，大概也很難精準捕獲這些草圖所要表達的設計意圖，

2 C4 模型

2.1 C4模型的統一抽象

團隊需要統一語言進行高效溝通 !!!

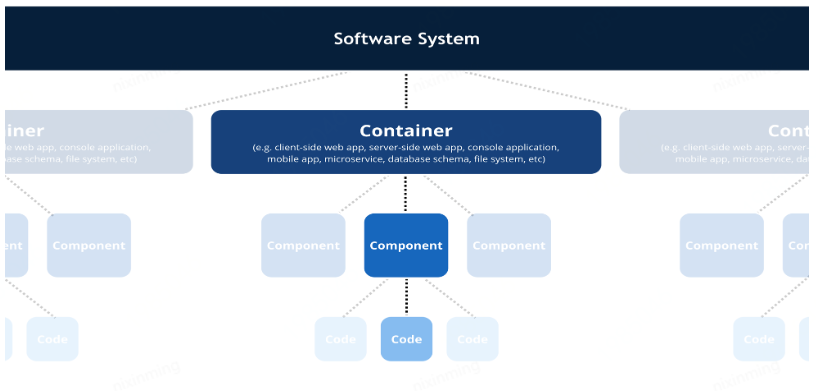

C4模型在不同的級別提供了統一的抽象以表達軟體系統的靜態結構，如下圖所示：

2.2 背景關系圖：System Context Diagram

我們要構建的系統不會孤立存在，都會依賴現有的IT設施，要明確我們構建的系統是什么，宏觀上需要回答：我們的系統如何融入到現有的IT設施，

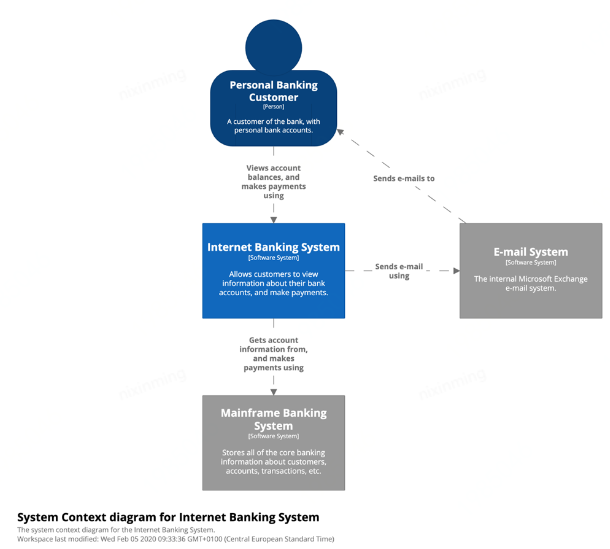

系統背景關系圖正是從高層視角表述待構建系統與當前IT設施的互動及邊界，通過背景關系圖：

2.3 容器圖：Container Diargram

更進一步的剖析核心系統，回答：系統由哪些容器組成？容器的職責是什么？以及相關的高層的技術選型是什么？

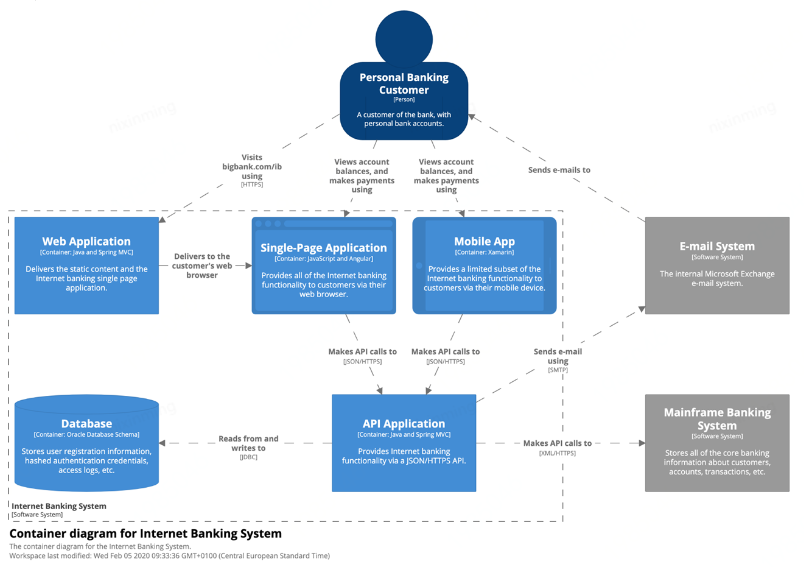

與Docker的容器概念不同，C4模型的容器是在 “系統” 作用域之下，其表達的是組成系統的可獨立可部署的物理單元，以下圖為例：單個容器元素重包含了名稱、職責描述、技術選型，同時，容器間的連線及標注標識了其高層的互動協議及互動形式，

2.4 組件圖：Component Diagram

進一步的剖析容器，回答：容器由哪些組件組成？這些組件的職責及組件間的互動形式是什么？

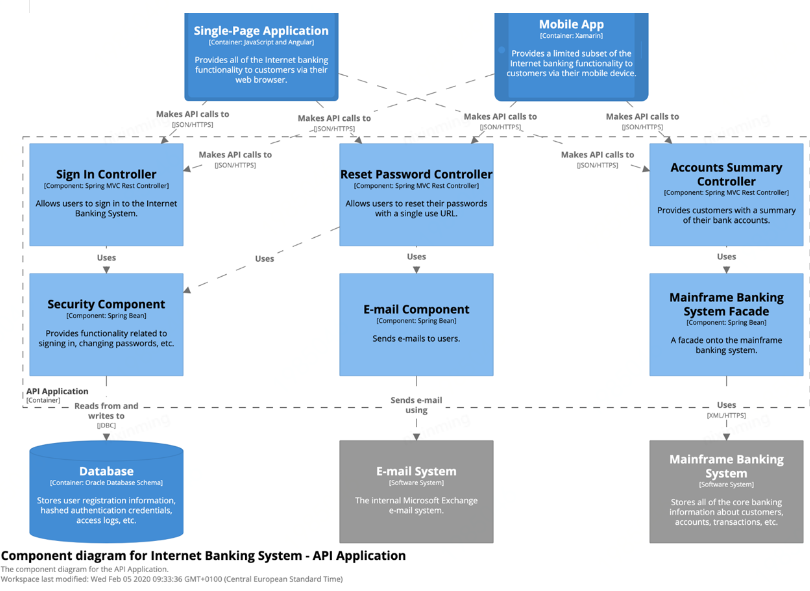

具體到每個容器內部，通過多個組件及組件間的關系表達容器的組成，“組件” 本身是一個泛化的概念，C4模型的組件是在 “容器” 的作用域之下，其表現形式可能是獨立的Jar包，或者是應用內獨立的包，也可能是類級別，但邏輯上都能夠表達一個組件的概念，對于組件圖關鍵的是要表示清楚組件的實作選型、組件職責以及組件間的互動關系，

2.5 代碼

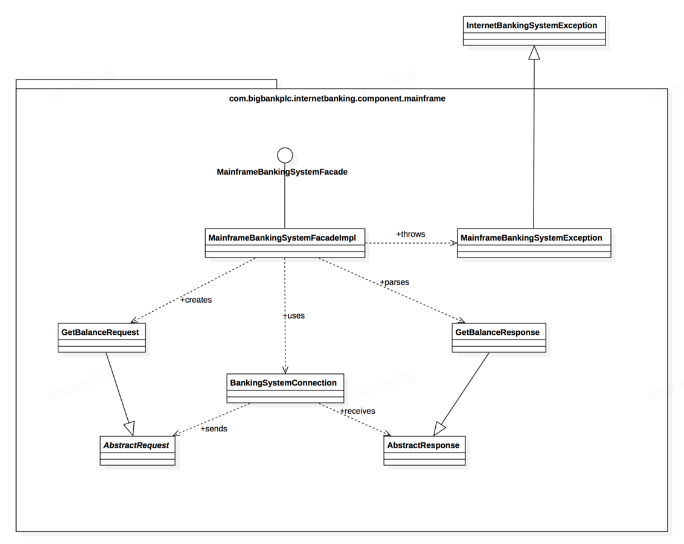

代碼處于C4模型的最低層，且是可選的，其關注的是實作相關，C4模型并沒有對實作層面的可視化進行統一抽象，開發人員可以選擇UML類圖、E-R圖等進行可視化，是否需要提現代碼層面研發人員基于具體情況具體分析，一般情況下，如果系統中需要重點關注的部分可以考慮一些代碼級別的圖支持，比如，我們非常關注系統設計的可擴展性，則關鍵部分可能需要一些類圖表達；又或者非常關注底層資料模型，則E-R圖可以納入考慮范圍，

3 C4模型實踐中的決策和問題

連線表達依賴關系還是資料流向 ？

都可以，C4模型中的連線既可以表達依賴方向，也可以表達資料流向，原則上，設計人員需要保證其清晰且無歧義，實踐中一般通過合理的文字說明來明確的表達元素間的關系，

Jar或類別庫應該建模為“容器”？ “組件” ？

Jar包或類別庫一般是鏈接到呼叫方的行程中，作為行程中的一部分存在，這種依賴一般不表示為容器，而是組件，當然，是否要將Jar，比如SDK表示為組件并體現在組件圖上需要設計人員具體情況具體分析，

資料存盤系統應該建模為 “軟體系統” 還是 “容器” ？

資料存盤系統，比如MySQL、DFS等一般是作為獨立的外部存盤集群存在，集群的運維可能歸屬于公司的運維團隊，以OSS為例，但從應用角度而言，即使集群的運維不歸屬當前開發團隊，團隊也會申請租戶隔離的專屬空間，因此，在C4模型中這種情況應該表述為 “容器”，

訊息系統應該如何建模 ？

訊息系統一般作為兩個容器間的互動媒介，因此在C4模型中訊息系統的建模存在兩種方式：

圖形化的過期問題

C4模型本身也是一種檔案化機制，同樣也存在過期問題，只不過C4模型通過對系統在不同的層級進行抽象，每個抽象層級的過期頻率不同，由上到下逐漸增大，背景關系圖的變化頻率最小，而代碼級則變化最大，

為什么C4不涉及業務流、狀態機、資料模型等建模

C4模型僅對系統的靜態結構進行建模，并不試圖囊括或替代其它建模方式，C4模型并不適合所有維度的可視化表達，對于業務流可以基于BPML、UML活動圖進行表達，狀態機可以基于UML狀態機圖進行表達，而資料模型可以通過E-R圖表達，不同建模語言相互補充，

4 系統架構設計關注不同維度

作為架構師或系統設計人員，在進行系統架構設計時一般會關注不同維度，一般情況下，對于業務系統建設而言，會關注以下維度，在架構設計（架構和設計）程序中，基于C4模型、UML及BPML等多種建模方式相互補充，不同表現維度下可以采用不同的建模方式

5 總結

軟體架構設計的終極目標不在于設計本身，而在于架構設計意圖的傳達，圖形化有助于在團隊間進行高效的資訊同步，但不同的圖形化方式在語意一致性和效率間存在平衡，C4模型通過不同的抽象層級來表達系統的靜態結構，并提供了最小及的抽象建模元素，為設計人員提供了一種低認知負載、易于學習和使用的高效的建模方式，在實際專案落地程序中，結合C4模型以及UML、線框圖等組合方式對架構設計進行可視化表達，一定程度上能夠提升團隊對架構設計認知的一致性以及建模效率，
