【軟體工程底層邏輯系列】建模的底層邏輯

建模對于大家來講并不陌生，而且建模的方法也有很多，如用例建模、四色建模、事件風暴等，但在日常作業中，大家又覺得建模挺虛的：怎么把建模落到實際開發作業中，個人認為建模是分兩部分：第一部分是業務概念建模，對現實業務抽取核心概念構建出模型（知識層）；第二部分是系統建模，系統建模是源于業務概念模型，遵循某些原則最終形成開發可落地的模型（操作層），在本文中，給出建模的底層邏輯：用圖形邏輯地表達現實業務的抽象，通過一些大家通識的技術案例講述建模的程序，

一、建模的底層邏輯

建模的作用不言而喻，它可以極大簡化大家對復雜事物的認識，讓人能在短時間內有全域視野看清楚業務，而且建模是用面向物件的思維分析事物，也容易轉化成類圖，用一個公式表達建模的底層邏輯：建模 = 圖形 + 邏輯 + 現實的抽象，用一句概括即是用圖形邏輯地表達現實業務的抽象，接下面主要講述圖形、邏輯、現實的抽象這三部分的內容，

1.1 圖形

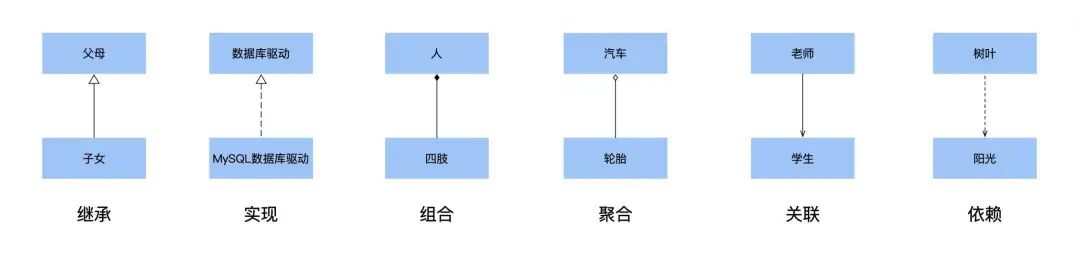

圖形即為UML圖形，下面是6種物件間的關聯圖形，在建模中盡量遵循UML標準畫圖，方便大家理解，

• 繼承：子類繼承父類的特性，有的語言僅支持單繼承，

• 實作：子類實作父類定義的介面，

• 組合：一個類包含另外的類，但它強調的是一種強關聯關系，

• 聚合：也是表達一個類包含另外的類，但它的關聯關系比組合要弱，

• 關聯：通過一個類可以關聯到另外一個類，可分為單向關聯和雙向關聯，一般以類的成員變數體現，

• 依賴：比較弱的一類關聯關系，一般是以介面引數的形式體現，

1.2 現實的抽象

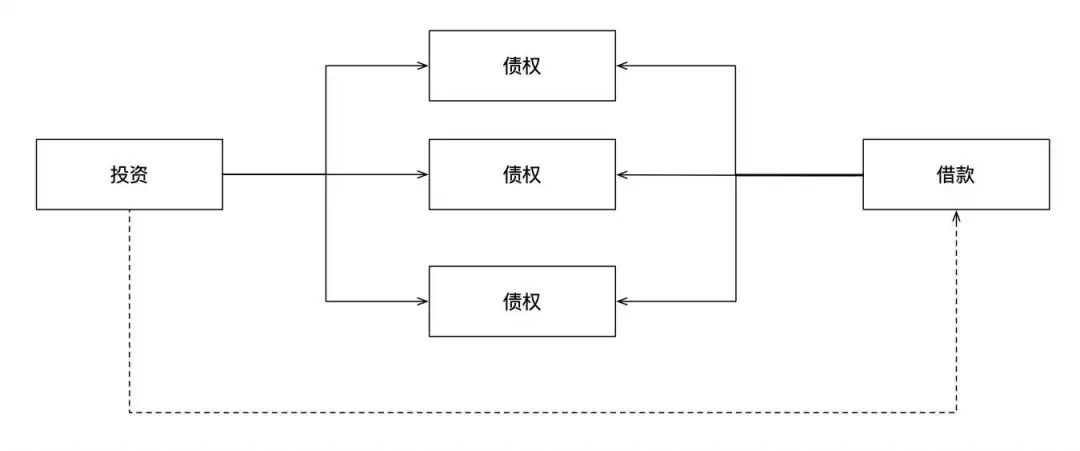

我們的現實業務有的是非常復雜的，如果涉及到專業領域概念，新手想入門是挺難的，當我們不清楚業務鏈路和邏輯時，直接看代碼實作時很難有全域的視野，不能夠串起全域業務間的內在聯系，當我們切入到一個新領域中，并非短時間內就要成為該領域的專家，急需一種方法用20%的時間能夠掌握該領域80%的業務知識，一個可行的方法就是建模，通過對現實業務進行抽象，構建出全域業務概念模型，有了全域的認識，再去了解業務細節就會快得多，模型好比地圖，先做到心中有譜，再"按圖索驥"，我們比較迷茫時，往往是看不到全域的"地圖"，因此也就做不到心中有譜，我們要建模的物件即是問題域，我們并不需要覆寫所有的點，而是基于核心的內容進行建模，Eric Evans 在建模書中提到一個觀點：建模是出于某種目的而概括地反映現實，這里的概括就是抓住核心的意思，現實的抽象有三層意思：一類是直接映射，比如現實有一個杯子，那么我們的模型中就有一個杯子；另一類是往上抽象一層映射，比如我們的組織中有一級結構、二級結構、三級結構等，那我們可以抽象成組合結構，形成父子節點的結構，這種抽象就更靈活了；最后一類是隱性抽象，前面兩類抽象比較容易做到，最難的是隱性概念抽象，它很大可能是之前不存在的，需要新造出一個概念，就像軟體設計中，通過新增加一層來實作解耦一樣，通過新造的概念串聯元素間的內在關聯關系，如下面示例的中的"債權"概念，舉一個金融理財的案例，需要將投資的錢給到借款人那里，然后借款人還款時將還款給到投資人，當投資人的錢給到借款人時，就產生了債權關系，因此有一個債權的概念，這記錄了投資人與借款人間的債務關系，債權就是一個橋梁，當借款還款時，對應的債權就會減少，當投資周期到了，債權就會進行債權轉讓，轉到下一個投資人身上，當前的債權關系就結束了，下圖雖然比較簡單，但對理解系統至關重要，

1.3 邏輯

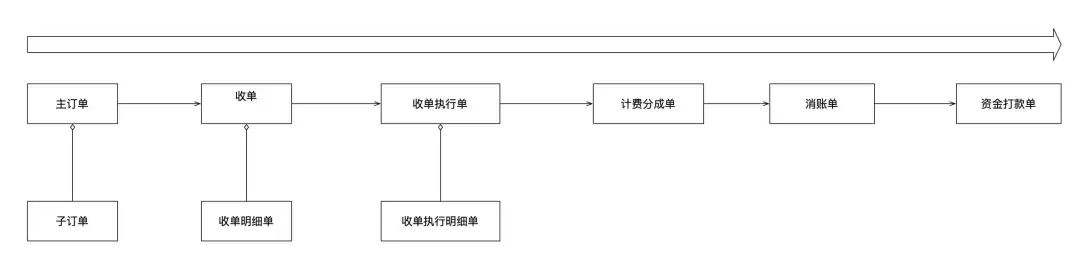

邏輯即為因果，也即元素之間存在某種關系，如果兩個完全沒有關系的元素放在一些，就會顯得前因不達后果、風馬牛不相及，讓人不好理解，那么對應到建模上，我們的模型應該是非常具有邏輯性的，從模型上能看出業務核心要素，要素與要素之間的關系是怎樣的，邏輯主要體現在時空兩個維度上：時間維度，一件事情節點完成之后，會影響后續的事情節點；空間維度，更多的體現在結構上，我們常說的空間結構就是這個意思，以時間維度為例，在電商結算中，當訂單支付成功后，結算收單，收單后接受到放款的執行指令，在放款之前需要計算出放款明細資訊，如賣家應收到多少錢、公司應收到多少傭金等，最后是打款轉賬，這個程序就是按照時間節點不斷往后驅動，可抽象出如下圖的模型，

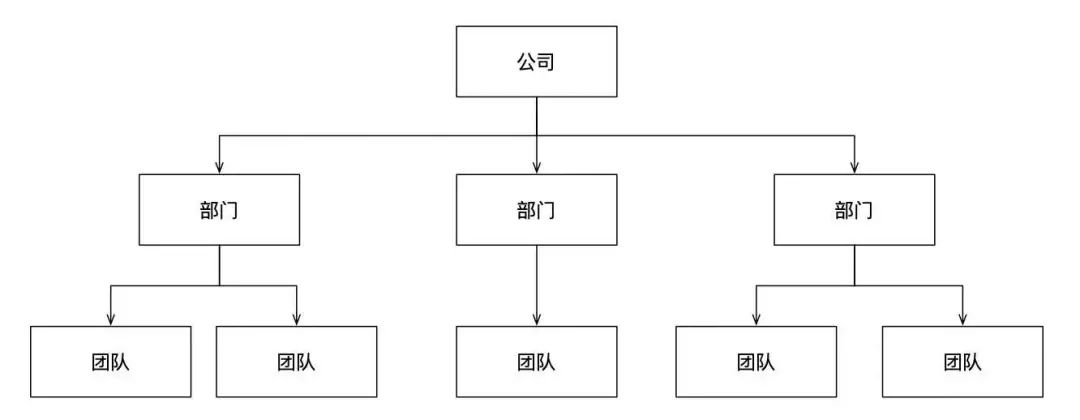

空間維度即是結構關系，比如下圖中的組織結構，像這樣的結構型別，我們還可以找到更多的實際案例，比如交易訂單有主子訂單結構，執行單包含多個執行明細資訊，模型最終呈現出來的就是一個結構，從結構維度也可以將其分解出更小的粒度，

不管哪種建模的方法，最根本的還是體現出了建模的邏輯性，用例建模的邏輯性體現在能夠清晰地定義出用例場景，把所需要做的事講清楚；四色建模通過人、事、物、時間、地點維度描述清楚一件事；事件風暴通過時間軸勾畫出核心關鍵的事件，當我們構建不出模型時，并不是我們缺少建模的方法，而是建模的邏輯性上有問題，建模缺的不是方法而是經驗和實踐，我們不能神化建模，建模是很純粹的，就是為了簡化對復雜事物的認識，并且模型能夠映射到實際開發的模型中，

二、建模的方法

建模的方法有很多種，方法多并不意味著建模的難度會很低，相反建模的門檻很高，對抽象思維要求非常高，而且建模并沒有標準的答案，因此很多人覺得沒啥意思，其實這里面有兩部分：一部分是源于業務概念的抽象，它需要對業務的理解和抽象，往往大家在這一部分覺得沒啥意思；另一部分是在業務概念模型的基礎上，結合設計原則，最終設計出合理的系統模型，這部分是考驗大家的設計功底，下面列舉2種實踐中常用的方法，這些方法并非是新的方法，是在日常作業中不斷總結、實踐出來的，具有更便捷實用性，

2.1 定義法

定義法建模的核心思想是通過簡潔的一句話描述事物，然后根據定義進行建模，雖然方法聽起來很簡單，但真正用熟還需要大量的實踐，

2.1.1 命令設計模式建模

命令模型在23種模式中，相對還有點復雜的模式，有一句話描述命令設計模型：A下達了命令，B接受到命令后按要求執行，將A抽象成命令發起者，B抽象成命令接受者，因此很容易找出有三個物件：命令發起者、命令接收者、命令，接下來就分析這三個物件間的關系：

• 命令發起者與命令的關聯：命令是命令發起者發起的，因此命令發起者是要感知到命令的，具體地表現就是命令發起者是要包含命令的，
• 命令接收者與命令的關系：命令接收者是具體執行命令的物件，到底是命令接收者關系命令，還是命令關聯命令接收者呢？這個可以看誰變化的可能性比較大，應該用穩定的物件包含易變的物件，根據現實經驗，命令相對穩定，而命令接收者是易變的，比如做菜，今天是張三做，明天可能就換成了李四了，

• 命令發起者與命令接收者的關系：它們之間是不會產生直接有關聯的，是通過命令進行解耦的，命令發起者定義做什么，命令接收者完成具體的作業，

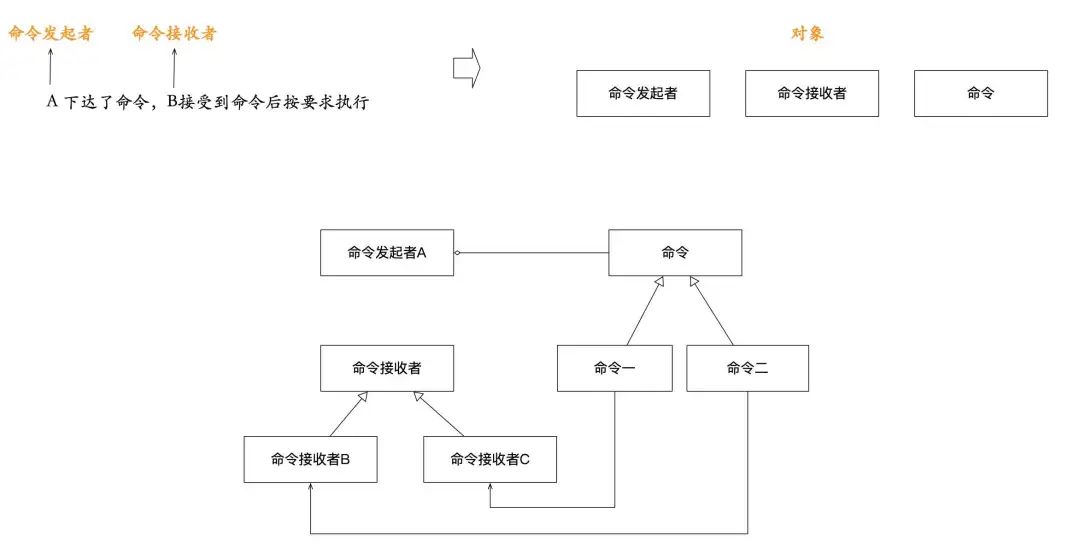

最終命令設計模式的概念模型如下圖所示，

2.1.2 導航欄建模

店鋪導航欄平時大家在瀏覽店鋪時常遇見，可以點擊不同的導航Tab看到不同的商品，比如新品、爆品等，用一句話描述導航欄：導航欄是由若干個導航Tab組成，點擊導航Tab渲染出對應的頁面，很容易分析出有兩個物件：導航欄、導航欄Tab，但在導航欄Tab中還隱含了另外一個物件：導航欄Tab規格資訊，這個規格資訊描述了Tab的顏色、排序、跳轉鏈路等資訊，因此我們可以很容易畫出導航欄的概念模型圖，

很可能有些人覺得這個例子太簡單了，如果你按照這種思路分析業務物件，是有別于傳統面向程序分析的，比如導航Tab該不該展示是由它自己負責的，并不是在一個大的方法里控制的，

2.2 因果法

因果法的本質同事件風暴建模一樣的，在用熟的基礎上按照自己的習慣進行運用，不管什么方法，只有內化成自己的方法才有用，它的核心是基于一個物件不斷往前和往后找因果關聯物件，最終構建出完整的業務概念模型，

2.2.1 Spring容器建模

Spring IOC容器對大家并不陌生，以這個案例描述因果建模的方法，首先Spring IOC是一個工廠，因此有一個BeanFactory物件，同時它會包含業務Bean物件，因此最簡單的一個Spring IOC 概念模型如下圖所示，

接下來就需要不斷追溯了，Bean是怎么到Bean工廠中的呢？應該有一個Bean注冊器，在上圖的基礎上，再完善下，

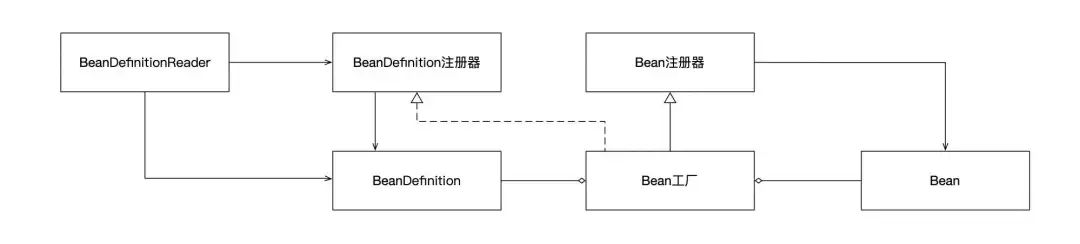

再想這個Bean是怎么來的呢？即哪些業務物件會標識成要放到Bean工廠中的，會有一個掃描器掃描業務物件，發現有標識@Componet、@Service等注解的類需要放到Bean工廠中，因此這里面就會有三個物件：BeanDefinitionReader、BeanDefinition、BeanDefinitionRegistry，迭代后的Spring IOC概念模型如下圖所示，

雖然這是一個簡陋的Spring IOC概念模型圖，但它還是把Spring IOC核心包含的物件展示出來了，結合現實需求，我們還可以加一些物件進來，比如考慮擴展性，會有BeanFactoryPostProcessor等，這里僅僅是一個業務概念模型，具體到系統模型需要結合設計原則來設計，如Bean工廠在實際中會拆分成多級Bean工廠繼承的關系，

三、建模案例

根據第二節中講的方法，下面通過三個技術案例描述在實際學習中的運用，通過模型可以快速讓我們理解技術涉及的原理，當我們有了基礎理解后，再去看技術框架原始碼時也會快得多，

3.1 異步事件建模

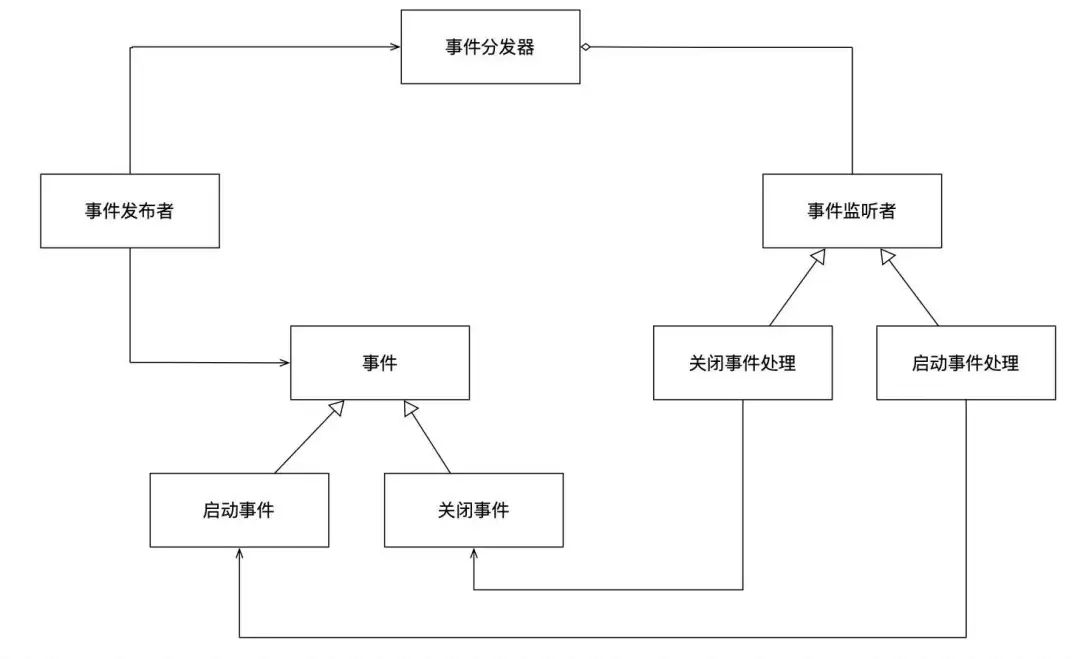

異步事件對于開發來講并不陌生，將事件定義與事件執行進行解耦，用一句話描述異步事件：事件發布者發布一件事件后，經由事件分發器分發后，找到對應的事件監聽器處理，這里面就包含了四個物件：事件發布者、事件分發器、事件監聽器、事件，事件發布者是將事件發布到事件分發器上，因此事件發布者是需要關聯事件和事件分發器；事件分發器通過事件型別匹配，匹配上事件后呼叫對應的事件監聽器進行處理，因此事件分發器包含了多個事件監聽器，異步事件的概念模型圖如下圖所示，

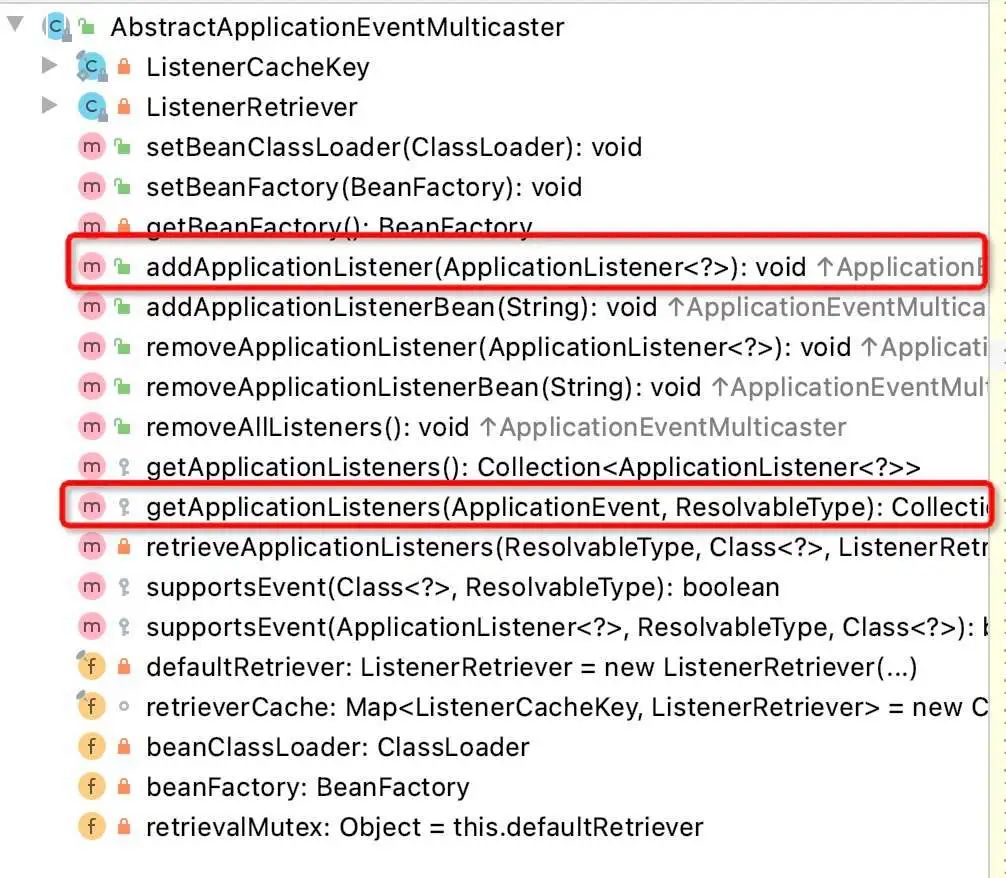

在Spring事件廣播器中，有添加事件監聽器，以及通過事件查找到對應的事件監聽器進行處理，

3.2 切面建模

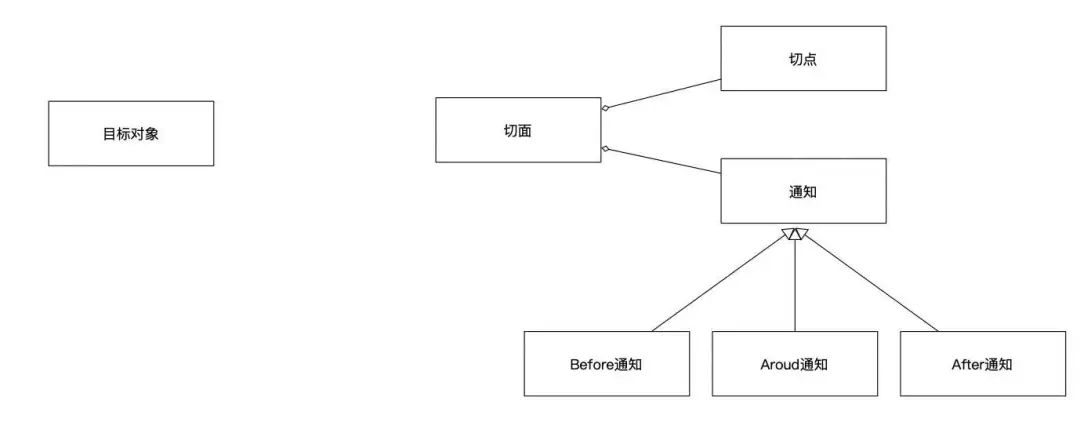

切面編程在實際作業中應用得也比較多，比如在服務上增加橫切功能，如日志列印、方法耗時統計等，接下來用因果建模法對切面進行建模，最開始有一個目標物件，即為我們要增加橫切功能的物件，那么怎么表達這個橫切功能呢？至少要包含三種資訊：誰需要被增強？；增強的邏輯是什么？；什么時候增強？，描述誰需要被增強的物件抽象成切點，增強的時間節點抽象成通知，因此可得出初步的模型，

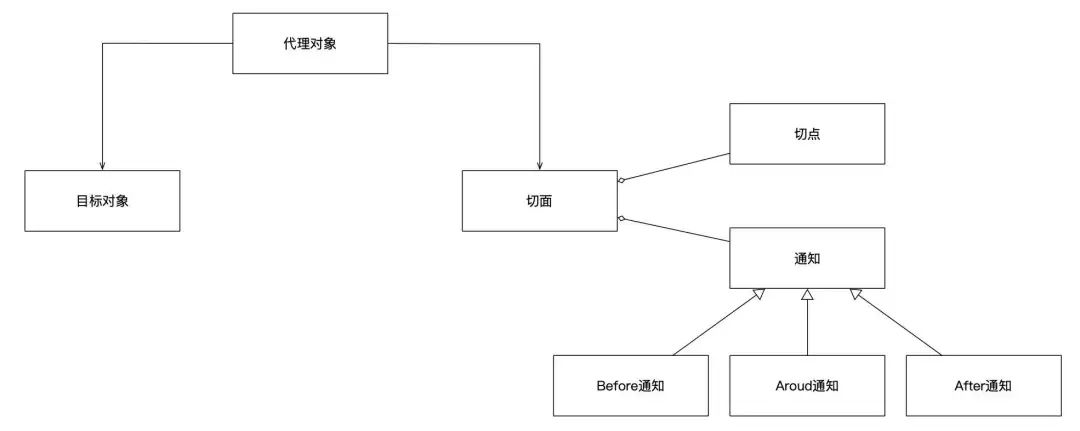

目標物件與切面是怎么關聯上來的，相當于在目標物件的方法前后要額外增加一段邏輯，可以通過代理來實作，因此有一個代理物件，它會鏈接目標物件和切面，最終切面業務概念模型如下圖所示，

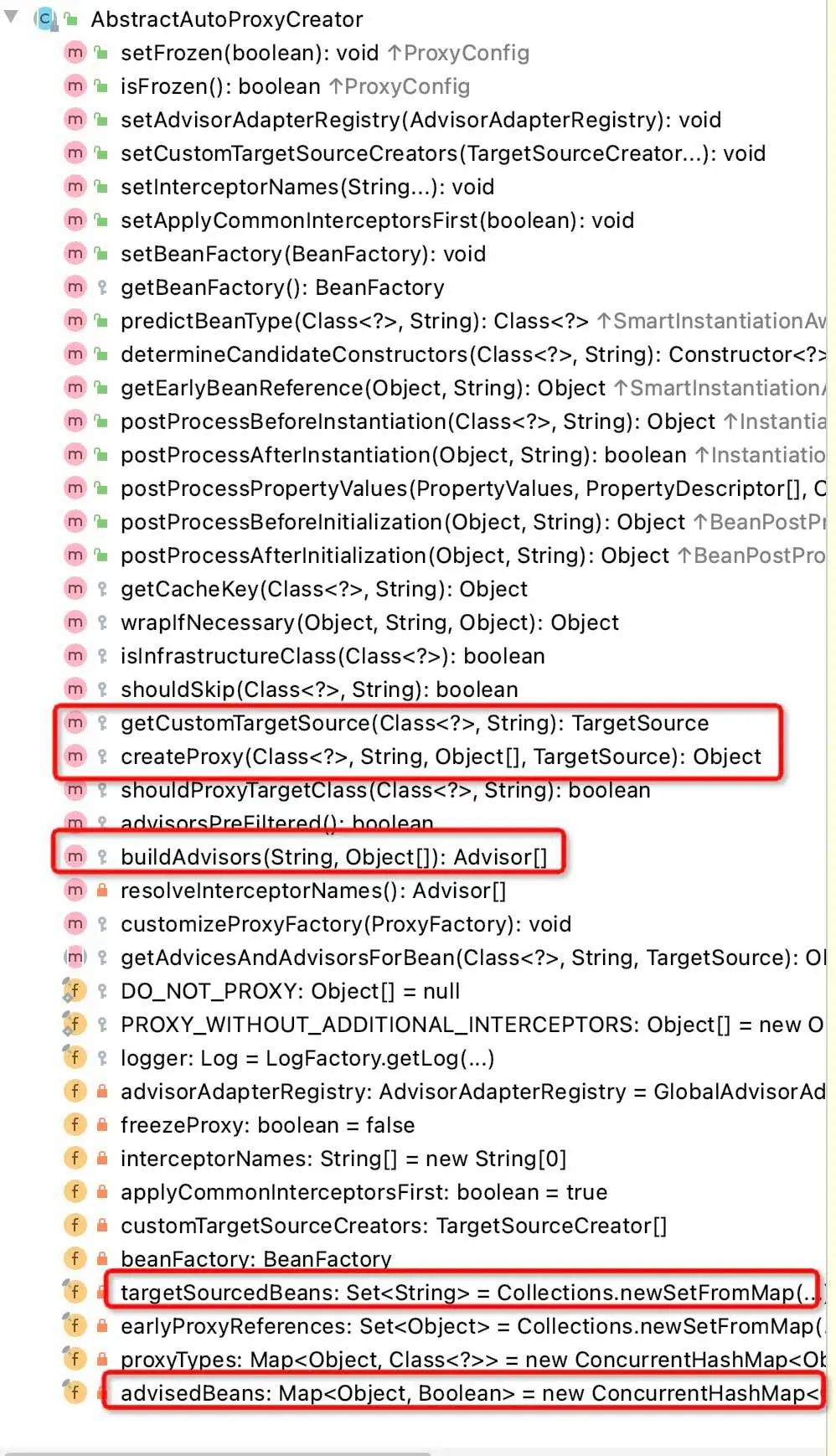

當熟悉了切面業務概念模型后，再去看Spring AOP的原始碼會容易些，模型就是簡化認識，提煉出核心關鍵的事物要素，

3.3 ORM框架建模

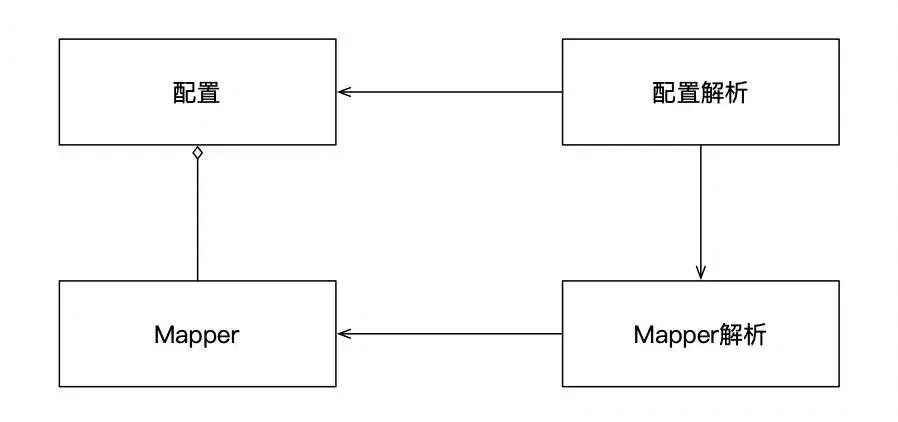

ORM是將傳統SQL映射到物件上，更符合面向物件的習慣，同樣我們使用因果建模的方法，ORM框架在底層最侄訓是要執行具體的SQL，因此將SQL陳述句抽象成Mapper，資料庫配置資訊抽象成配置資訊，有了這兩個配置資訊，自然有對應的決議配置的類，初步的模型如下，

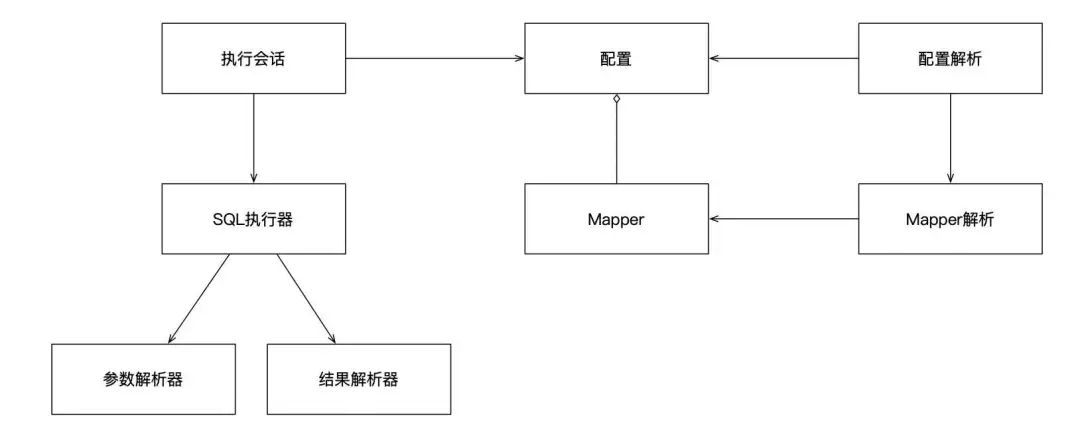

將執行SQL的程序抽象成會話，會話會執行SQL，將執行SQL的物件抽象成SQL執行器，在SQL執行程序中，需要做兩件事：一件是引數決議；另一件是結果決議，最終的ORM框架概念模型如下圖所示，

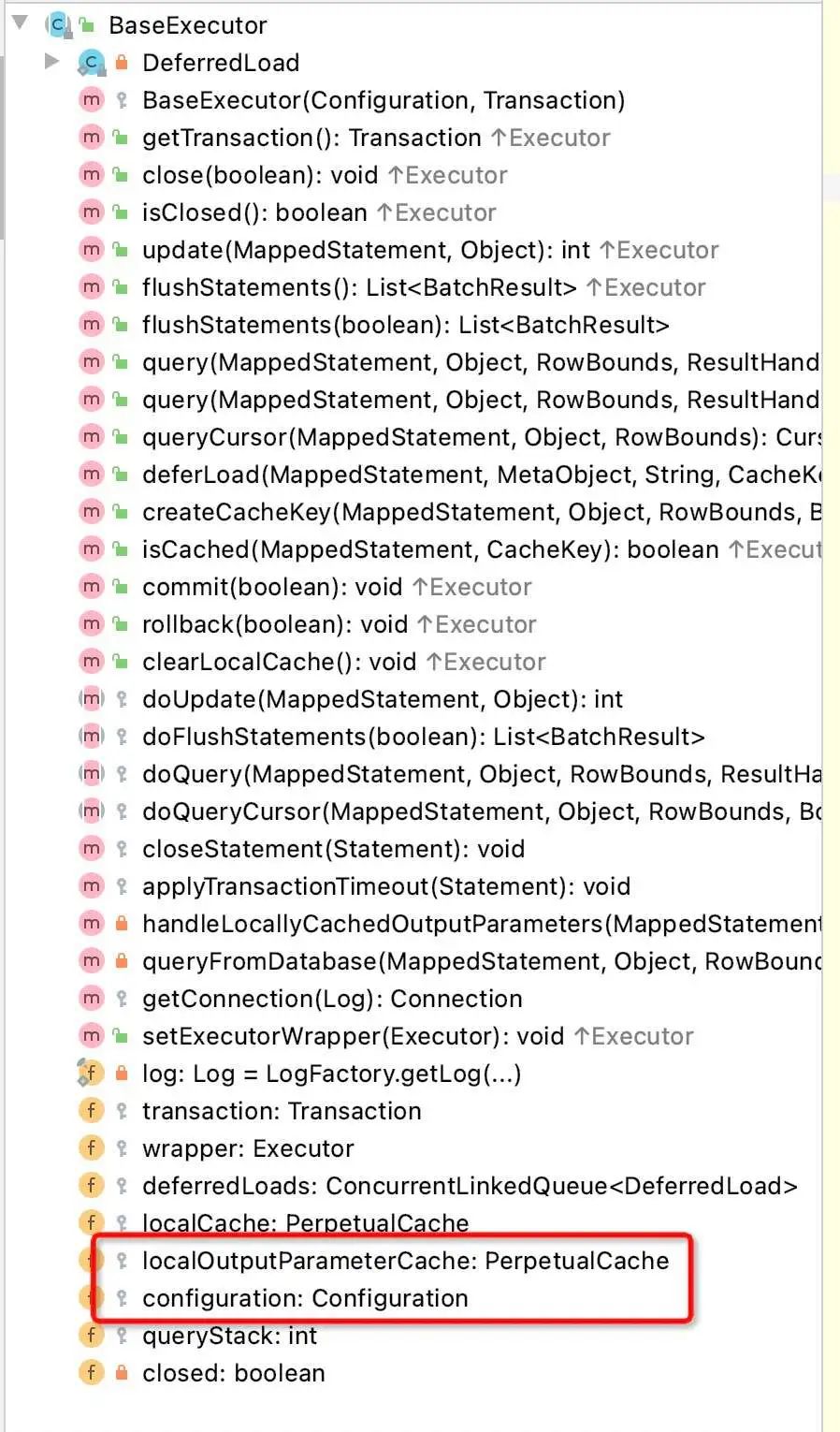

在執行器中，我們可以看到有配置資訊、引數資訊，

四、建模經驗總結

4.1 能清晰地描述事物建模就成功了一半

建模是將混沌的事物抽象成有序關聯事物的程序，混沌到有序，因此我們需要梳理清楚事物間的關聯關系，如果我們都不能夠清晰地描述事物，是很難建模的，不能夠描述清楚事物，說明我們自己都還沒有理清內在的關聯關系，也就做不到抽象出有序的模型，在日常作業中，可以嘗試用幾句描述一件事，看大家能不能理解到，在學校老師經常讓我們概括文章的中心思想，就是鍛煉這種建模能力，通過幾句話把文章的核心內容勾畫出來，我們在軟體建模也是一樣的，通過幾句話把業務的涉眾、業務結構、業務目標、核心關注點表達出來，然后通過業務概念模型呈現出來，

4.2 通過描述事物的結構是建模常用的方法

模型最終呈現出來的是一個圖，這個圖往往是有清晰的結構，比如房屋模型，它就有自己的結構：坐北朝南，有大廳、睡房、廚房、洗手間等，軟體模型也是一樣的，在2.1.2節中舉了一個店鋪導航欄的例子，如下圖所示，當我們看到店鋪導航欄時，可以想像下它是怎樣的結構，

在實際的業務中，有兩類模型：一類是偏結構型的模型；另一類偏行為型的模型，從個人接觸到的業務看，結構型的模型偏多，比如訂單有主子訂單模型，我們也可以嘗試從結構的角度去定義事物，

4.3 建模要區分知識層和操作層

模型一般有兩層：一層是知識層；另一層是操作層，知識層中包含的概念是通識的概念，往往是面向使用者，比如我們在使用AOP切面編程時，可以用@Aspect、@PonitCut、@Before等注解時，它們就是屬于知識層，知識層的內容抽象層次比較高，大家比較容易理解，我們所做的業務運營作業臺也是做的知識層的內容，比如配置頁面模板、站點配置等，這些可列舉的維度都是知識層，另一層是操作層，操作層是支撐知識層的，還是AOP為例，底層有對注解的決議、動態代理的生成等；再比如Spring IOC中，有各類Bean的注解，在操作層中，有BeanDefinition的加載、識別、決議、Bean實體化、Bean初始化等，操作層中的實作也并非面向程序的設計思維，它也包含了抽象設計和遵循某些設計原則，這一點在下一節中會專門講到，同樣的設計，張三和李四可能不一樣，正所謂"文無第一，武無第二"，大家的設計理念、角度不一樣，技術設計本應如此，就像一百個廚師做同樣的菜，做出來的菜也有一百個樣，如果知識層偏表達，那么操作層就是偏實作支撐，這兩類的視角也是不一樣的，知識層更抽象，而往往我們開發人員更關心的是操作層中的具體實作類，缺乏抽象意識，這也是我們自己心中非常清楚，但別人很難理解，需要轉換視角，思考通識的知識層有什么，

五、小結

在文章中主要講述了建模的一些方法，方法雖然簡單，但用熟還是需要大量的實踐經驗，建模分為兩個階段：第一個階段是業務概念建模，它無關于技術，是通識的建模（知識層）；第二個階段是系統建模，基于業務概念建模的基礎上，考慮具體的技術實作（操作層），遵循某些設計原則構建可落地的模型，建模的確會簡化對復雜事物的認識，以學習技術框架為例，如果一頭扎進原始碼中，很難有全域觀，相反如果我們從全域對技術框架有一定的理解，再去看原始碼也會快很多，
