減少80%存盤-風控名單服務重構剖析

引言

小小的 Redis 大大的不簡單，本文將結合風控名單服務在使用 Redis 存盤資料時的資料結構設計及優化，并詳細分析 redis 底層實作對資料結構選型的重要性，

背景

先來交代下使用場景，在風控場景下，名單服務每時每刻都需要承受海量資料查詢，

名單檢索內容涉及維度非常廣：用戶業務標識（UID）、手機號、身份證號、設備號、IMEI（International Mobile Equipment Identity, 國際移動設備識別碼）、Wifi Mac、IP 等等，用戶的一次業務請求，在風控的中會擴散到多個名單維度，同時還需要在 RT（Response-time） 上滿足業務場景訴求，

這就導致名單服務的構建需要承受住如下挑戰:

• 海量資料存盤：維度多，存盤內容尚可（是否命中），按照 X 個用戶，Y 個維度，Z 個業務線（隔離），量級非常大
• 大流量、高并發：業務場景下任何存在風險敞口的點都需要評估過風控，每天決策峰值 TPS 過萬
• 極低耗時：留給名單服務的時間不多了，如果整體業務系統給風控決策的耗時是 200 ms，名單服務必須要在 30 ~ 50 ms 就得得到結果，否則將極大影響后續規則引擎的運算執行進度

如上系統要求其實在大資料系統架構下都是適用的，只是名單服務要的更極致而已，

在上一篇 《風控核心子域——名單服務構建及挑戰》 文章中已經介紹了名單服務設計，選用了 Redis 作為存盤，目前也只能是 Redis 能滿足名單服務場景的高性能訴求，同時也介紹了選擇用 Redis 中遇到的資料例外及高可用設計架構，忘了或者感興趣的朋友可以再回顧一遍，

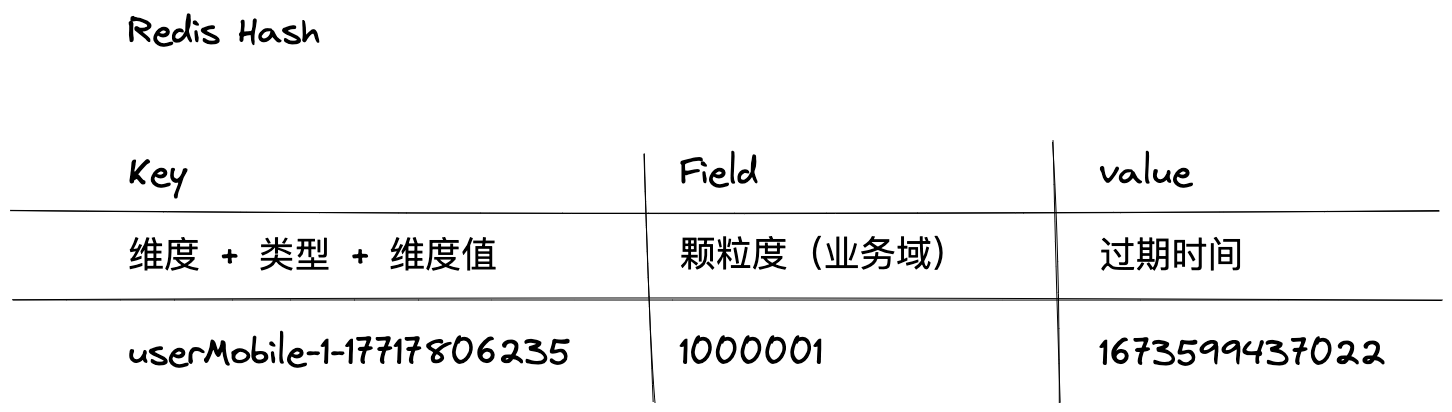

名單資料的存盤結構選用的是 Hash 存盤，結構如下：

在此我提出幾個疑問（不知道讀者看完后是否也有~）：

• 為何使用 Hash? 使用 set key-value 結構可以么？
• 過期時間如何維護？set key-val 可以直接基于 expire 設定， hash 結構內過期的資料是如何洗掉的？
• 當前設計架構，對 Redis 的記憶體消耗大概在什么水位？可預見的未來能夠滿足業務的增長需求么？

如果你也有這些疑問，那么本篇文章將為你解惑，希望能有識訓，

Redis 是如何存盤資料的？

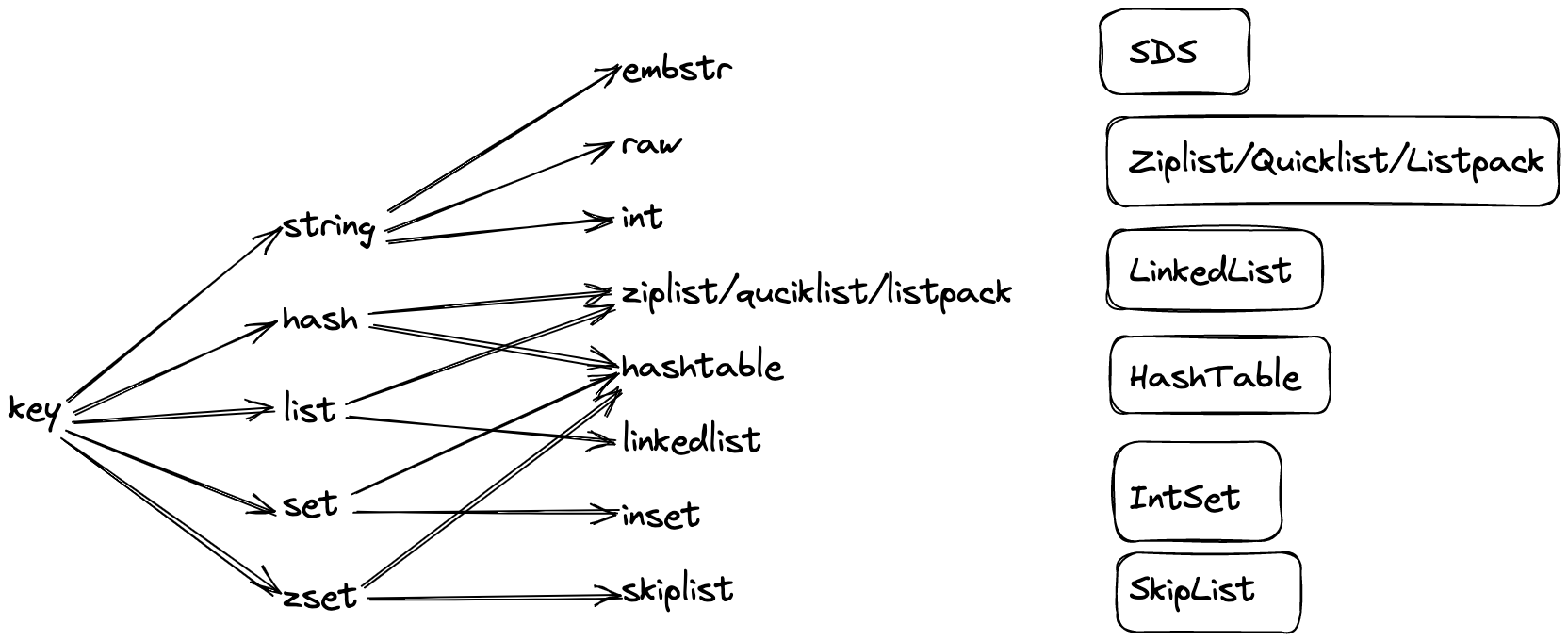

工欲善其事必先利其器，我們先將常用的 Redis 結構底層實作摸透，才能在使用上游刃有余，由于本文在用的 redis 結構只會涉及到 string 和 hash，筆者僅分析這兩種，其它的讀者們感興趣可以自行搜索，

字串存盤

string 是 redis 中最常用的存盤結構，redis 實作是是基于 C 語言，此處的字串并不是直接使用 c 中的字串，而是自己實作了一套 “SDS”（簡單動態字串），

struct sdshdr(
    //記錄 buf 陣列中已使用位元組的數量
    //等于 SDS 保存字串的長度
    int len;
    //記錄 buf 陣列中未使用位元組的數量
    int free;
    //位元組陣列，用于保存字串
    char buf[];
}

redis 的底層存盤會使用三種方式來存盤資料：**int**、**raw**和**embstr**

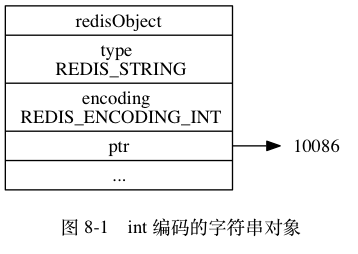

int 型別

存盤值：整形，且可以用 long 型別來表示的，舉例如下：

redis> OBJECT ENCODING number
"int"

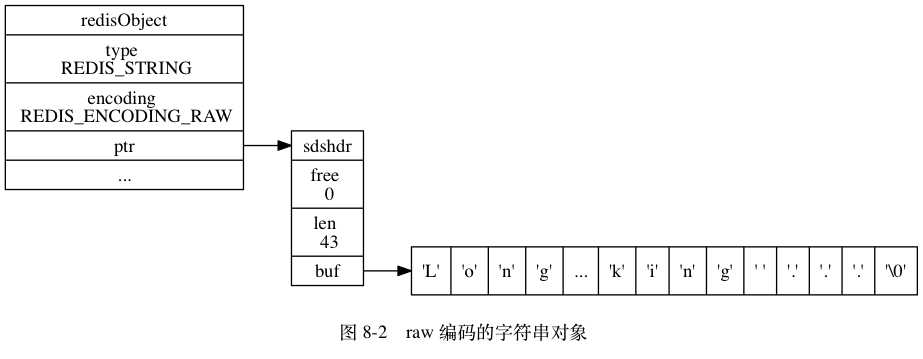

raw 型別

存盤值：字串值，且字串長度 > 39 位元組的，舉例如下：

redis> SET story "Long, long, long ago there lived a king ..."
OK

redis> STRLEN story
(integer) 43

redis> OBJECT ENCODING story
"raw"

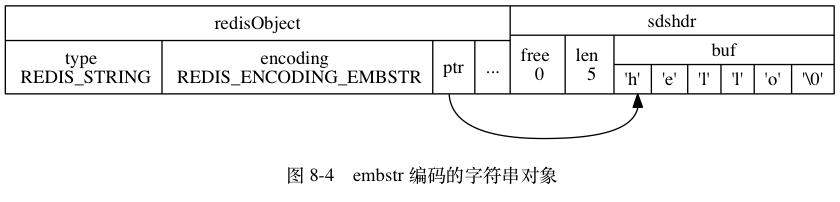

embstr 型別

存盤值：字串值，且字串長度 <= 39 位元組的，

embstr 編碼的字串物件在執行命令時， 產生的效果和 raw 編碼的字串物件執行命令時產生的效果是相同的， 但使用 embstr 編碼的字串物件來保存短字串值有以下好處：

1. embstr 編碼將創建字串物件所需的記憶體分配次數從 raw 編碼的兩次降低為一次，
2. 釋放 embstr 編碼的字串物件只需要呼叫一次記憶體釋放函式， 而釋放 raw 編碼的字串物件需要呼叫兩次記憶體釋放函式，
3. 因為 embstr 編碼的字串物件的所有資料都保存在一塊連續的記憶體里面， 所以這種編碼的字串物件比起 raw 編碼的字串物件能夠更好地利用快取帶來的優勢，

舉例如下：

redis> SET msg "hello"
OK

redis> OBJECT ENCODING msg
"embstr"

總結如下（redis version > 3.2）：

Hash 存盤

哈希物件的編碼可以是 ziplist 或者 hashtable ，

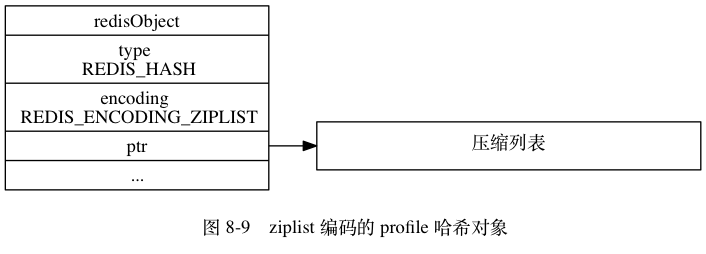

ziplist 型別

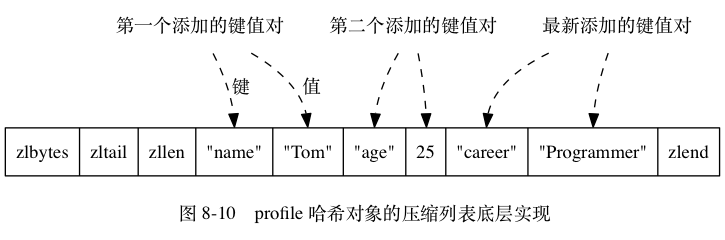

ziplist 編碼的哈希物件使用壓縮串列作為底層實作， 每當有新的鍵值對要加入到哈希物件時， 程式會先將保存了鍵的壓縮串列節點推入到壓縮串列表尾， 然后再將保存了值的壓縮串列節點推入到壓縮串列表尾， 因此：

• 保存了同一鍵值對的兩個節點總是緊挨在一起， 保存鍵的節點在前， 保存值的節點在后；
• 先添加到哈希物件中的鍵值對會被放在壓縮串列的表頭方向， 而后來添加到哈希物件中的鍵值對會被放在壓縮串列的表尾方向，

舉例如下：

redis> HSET profile name "Tom"
(integer) 1

redis> HSET profile age 25
(integer) 1

redis> HSET profile career "Programmer"
(integer) 1

hashtable 型別

哈希物件中的每個鍵值對都使用一個字典鍵值對來保存：

• 字典的每個鍵都是一個字串物件， 物件中保存了鍵值對的鍵；
• 字典的每個值都是一個字串物件， 物件中保存了鍵值對的值，

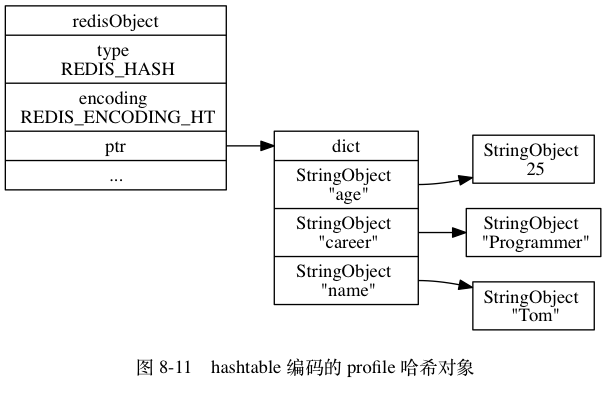

如果上述例子的底層存盤方式是 hashtable，那么物件結構會如圖所示：

總結如下（redis version < 3.2，新版本的優化了使用 quicklist，更新的版本使用 listpack，道理一樣，此處以 ziplist 總結）:

| 哈希物件保存的所有鍵值對的鍵和值的字串長度都小于 64 位元組；
哈希物件保存的鍵值對數量小于 512 個； | ziplist | 本質是一個字串；尋值需要遍歷字串；缺點是耗費更多的 cpu 來查詢（如果值很少，可以忽略不計） |
| 不滿足上述 ziplist 條件的值 | hashtable | 類似 java HashMap 實作；空間換時間；需要多花費本身存盤的 25%記憶體 |

注意：ziplist 兩個條件的上限值是可以修改的， 具體請看組態檔 redis.conf 中關于 hash-max-ziplist-value 選項和 hash-max-ziplist-entries 選項的說明，

兩種資料結構，按照解釋，當 value 數量控制在 512 時，性能和單純的使用 hashtable 基本一致，value 數量在不超過 1024 時，性能只有極小的降低，然而記憶體的占用 ziplist 比 hashtable 降低了 80% 左右，

名單服務改造

通過如上的分析，我們得出兩個重要結論：

• key 或者 val 使用編碼是 int 型別時（8 個位元組），要比編碼使用 string 即 raw|embstr 要省很多空間
• 使用 ziplist 存盤，要比使用 key-value 節省巨大的空間

分析一下名單服務支撐的業務資料量，假設有 5 億個用戶（可能非活躍，就假設全量），每個用戶衍生出 10 個名單維度（手機號、身份證、設備等等），每個維度再衍生出 10 個沙盒隔離環境（業務線、渠道等等），那么總的資料量級在： 500 億左右，

分桶

500 億個值如果都存放在 hash 結構中，需要分散到不同的桶（bucket）中，每個桶最大不超過 512 個（這個可以自行配置，最好不超 1024 個，不然損失了查詢性能，配置過大后需要實際壓測檢驗），從而避免 hash 的編碼從 ziplist 切換至 hashtable，

bucket 數量 = 500 億 / 512 = 97,656,250，即需要這么多桶來承載，如果是 1024 個，則桶的量可縮小一倍，但是意義不大，

hash 演算法選擇

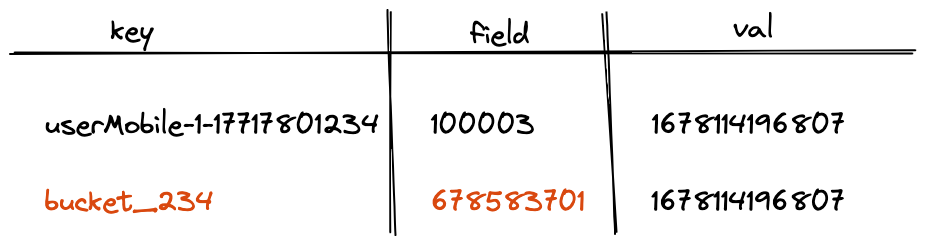

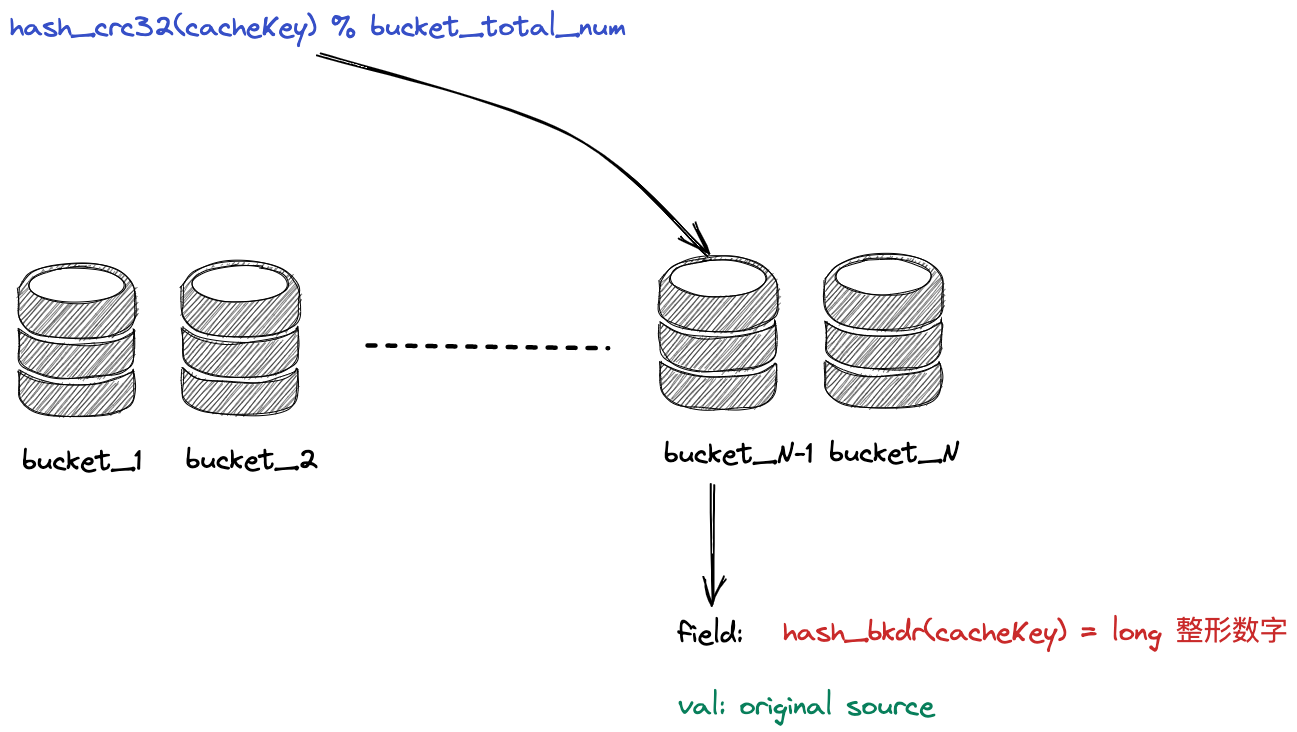

需要將這么多維度的資料通過 hash 演算法，均勻、離散的分攤到這些個 bucket 內，必須選擇業內比較有名且碰撞率不高的優秀演算法，可以選擇 crc32(key) % bucketNum，得到該存在哪個 bucket 內，此時再使用 hash 演算法（需要考慮前后兩次 hash 的碰撞率，建議選擇與分桶演算法不一致）或者直接使用 Java 物件的 hashcode 作為 field 即可，整體效果如圖：

新老資料比對

我將用三種資料作比對，分別是：字串直插、老的名單服務資料、新的資料結構

字串直插

key = deviceHash-${名單型別}-${設備指紋}-${沙盒隔離標識}
val = 過期時間戳

模擬在同一個設備指紋下有 10 個業務域隔離，即需要插入 10 條資料

## 插入 10 條資料，此處省略剩余 9 條
127.0.0.1:6379> set deviceHash-3-a313633418103bf58fe65b56bef28884e0ada768d20c94d69fc49ad618d92724-100000 1678157018608
OK

## 單條占用記憶體大小（位元組）
127.0.0.1:6379> memory usage deviceHash-3-a313633418103bf58fe65b56bef28884e0ada768d20c94d69fc49ad618d92724-100000
(integer) 136

## 編碼型別
127.0.0.1:6379> debug object deviceHash-3-a313633418103bf58fe65b56bef28884e0ada768d20c94d69fc49ad618d92724-100000
Value at:0xffffb9a7c0c0 refcount:1 encoding:int serializedlength:14 lru:439622 lru_seconds_idle:745

整體占用記憶體（位元組） = 136 * 10 = 1360

老名單服務資料結構

key = deviceHash-${名單型別}-${設備指紋}
field = ${沙盒隔離標識}
val = 過期時間戳

模擬在同一個設備指紋下有 10 個業務域隔離，即需要插入 10 條資料

## 插入 10 條資料，此處省略剩余 9 條
127.0.0.1:6379> hset deviceHash-3-a313633418103bf58fe65b56bef28884e0ada768d20c94d69fc49ad618d92724 100000 1678157018608
(integer) 1

## 單條占用記憶體大小（位元組）
memory usage deviceHash-3-a313633418103bf58fe65b56bef28884e0ada768d20c94d69fc49ad618d92724
(integer) 296

## 編碼型別
127.0.0.1:6379> debug object deviceHash-3-a313633418103bf58fe65b56bef28884e0ada768d20c94d69fc49ad618d92724
Value at:0xffffb9a7c0d0 refcount:1 encoding:ziplist serializedlength:75 lru:439622 lru_seconds_idle:1168

整體占用記憶體（位元組） = 296
注：此處 hash 的 field 和 val 都為超 64 位元組，滿足 ziplist 要求，

新名單服務資料結構

key = bucket_${取余}
field = hash_long_method(deviceHash-${名單型別}-${設備指紋}-${沙盒隔離標識})
val = 過期時間戳

模擬在同一個設備指紋下有 10 個業務域隔離，即需要插入 10 條資料

## 插入 10 條資料，此處省略剩余 9 條
127.0.0.1:6379> hset bucket_11 206652428 1678157018608
(integer) 1

## 單條占用記憶體大小（位元組）
127.0.0.1:6379> memory usage bucket_11
(integer) 248

## 編碼型別
127.0.0.1:6379> debug object bucket_11
Value at:0xffffb9a7c050 refcount:1 encoding:ziplist serializedlength:76 lru:439622 lru_seconds_idle:1214

整體占用記憶體（位元組） = 248（此處實際節省的是原始字串作直接作為 key 所帶來的消耗）

可見，如上按照 500 億資料計算的話，去除 10 個沙盒隔離維度，則老方案需要 50 億個 hash 結構來存盤，新方案只需要不到 1 億個 結構來存盤，節省的記憶體還是很客觀的，

由于名單服務比較特殊，field 和 val 都不大，假設業務上存盤的值超 64 位元組或者 filed 個數超 512，轉變為 hashtable 的話，則新方案節省的就是巨量的記憶體，

總結

新的資料設計結構規避了如下幾個問題：

• 使用 Hash 是有代價的，底層如果是 hashtable 實作的話，會多用 25% 記憶體空間，畢竟空間換時間嘛
• key 最好不用原始的字串，更有勝者，長短不一，導致記憶體碎片，占用空間情況更加嚴重
• 部分開發者喜歡原始字串加 MD5 后得到 32 位字符，解決了記憶體碎片問題，但是相比于編碼是 int 型別，emstr 更占用空間，畢竟前者只需固定 8 個位元組
• 如上 value 我們只存盤了時間戳，即是 long 型別整數，沒有什么好優化的，假設業務中需要存盤的是 字串，序列化 JSON 串等，應采用高效的 byte[] 壓縮演算法，如 Protocol Buffers 等等

同時，在實施程序中也要注意一些問題：

• hash 演算法終歸是有碰撞率的，在一些不容許錯誤的（比如金融、風控）等場景下，需要一定的取舍
• 才有 hash 結構存盤資料，失去了 redis 天然的支持 expire 功能，需要自主維護資料的生命周期，比如在值中追加生命時間戳，整體的高可用也需要保證
