UML(Unified Modeling Language)統一建模語言

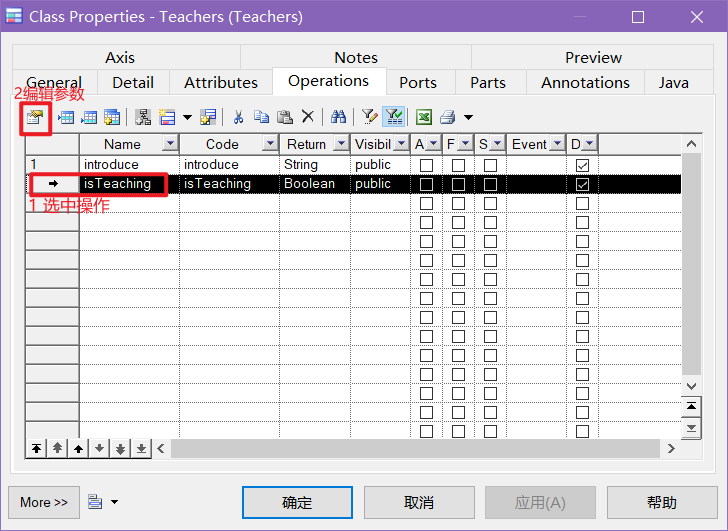

- power designer中給類的“操作”添加“輸入引數”

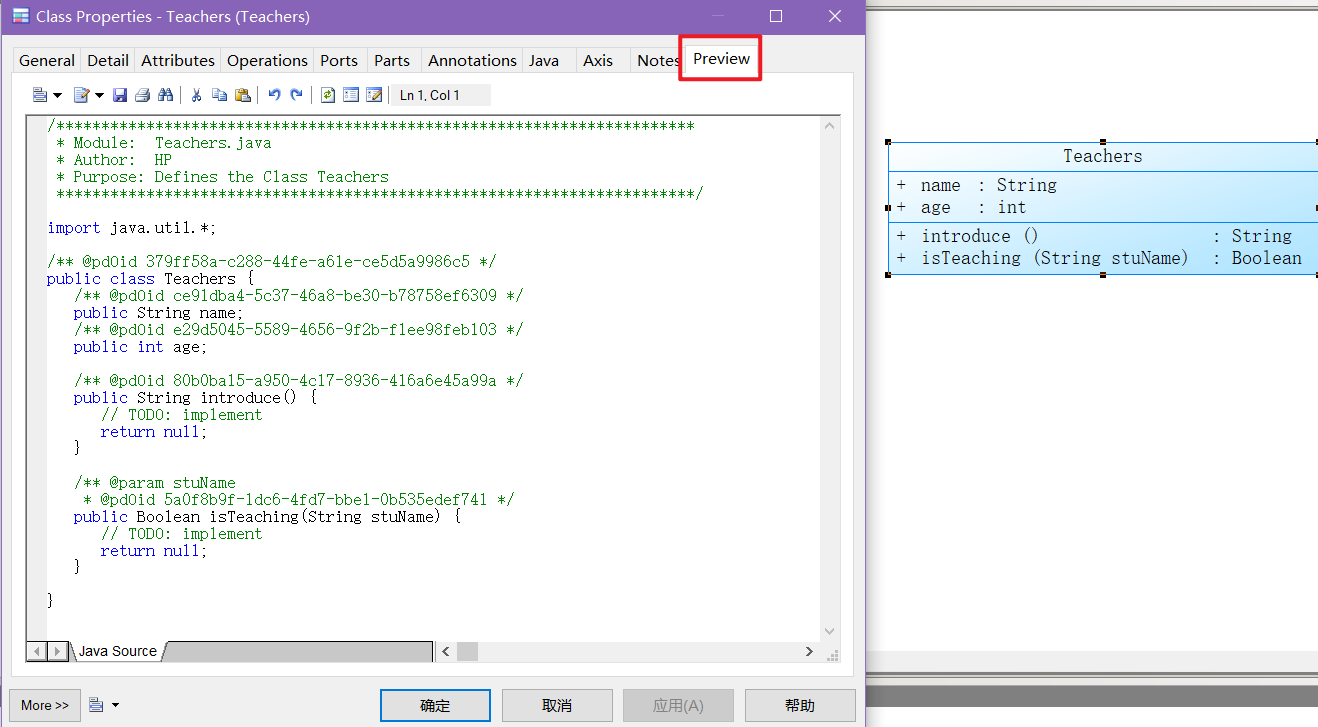

- 查看所設計類的代碼：
類和類的六種關系
1 繼承關系（泛化關系）
語意：子類和父類之間的關系
語法：extends
符號：
（子類指向父類）

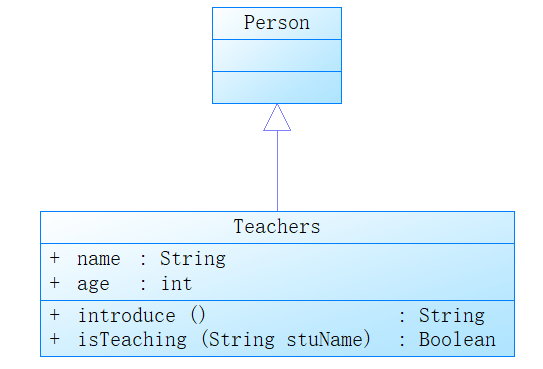

- power designer泛化關系圖示
- 泛化關系舉例
2 實作關系
語意：類和介面之間的關系
語法：implements
符號：
（類指向實作的介面）

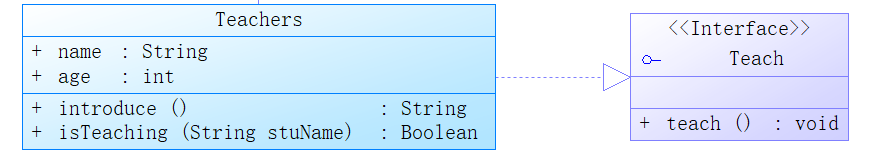

- power designer實作關系圖示
- 實作關系舉例
3 依賴關系
語意：一個類A使用到了類B，但這種關系具有偶然性、臨時性且非常弱
語法：B作為A方法的引數或區域變數存在
符號：
（類A指向類B）
- power designer依賴關系圖示
- 依賴關系舉例
司機可以開所有車，車型別（B類）變了，駕駛方式（A類）也會變化
4 關聯關系
語意：比依賴關系強，這種關系具有必然性、長期性且強烈，有一對一、一對多、多對多、單向和雙向關聯，
語法：B作為A的成員變數存在
符號：
（類A指向類B）
- power designer關聯關系圖示
- 關聯關系舉例

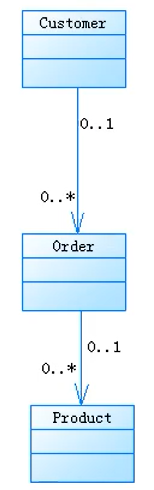

一對多：顧客有很多訂單，訂單里面有很多商品
5 聚合關系
語意：關聯關系的一種特例，整體和部分的關系，整體和部分可以分離，生命周期不同（例如：公司和員工，班級和學生）has關系
符號：
- power designer聚合關系圖示

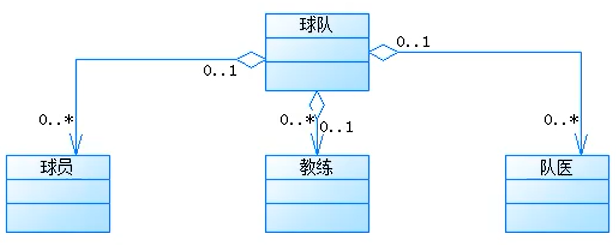

- 聚合關系舉例
6 組合關系
語意：關聯關系的一種特例，整體和部分的關系，整體和部分不可以分離，生命周期相同（例如：人和心臟/頭）contains關系
符號：
- power designer組合關系圖示
- 組合關系舉例
