UML 類圖
1 類圖的結構

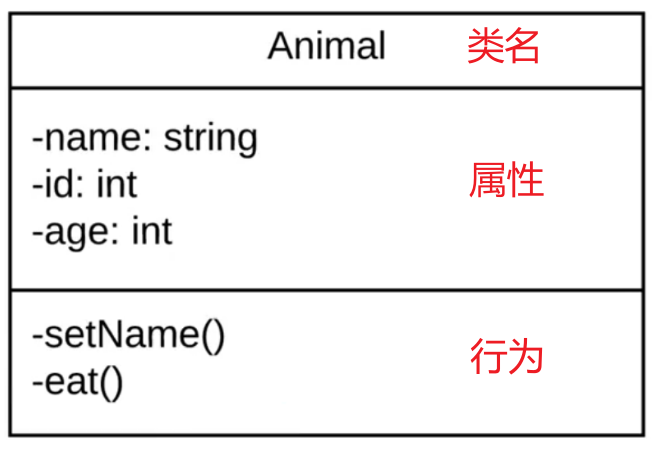

用動物園的類圖結構來舉例，先抽象化動物類如圖所示：
一個類圖包括類名、屬性和行為，類名不用解釋，在介紹屬性和行為前，先了解一下訪問權限：
-
‘ - ’ private：只有類內部的成員才能訪問
-
‘ + ’ public：類內部和類外部都能訪問
-
‘ # ’ protected：類內部和它的子類才能訪問
-
‘ ~ ’ package/default：同一個包中任何其它的類都能訪問
屬性以” -name：string“為例，' - '表示訪問權限為private，'name'是屬性名，'string'是屬性name的資料型別，
行為以”-eat()：bool“為例，' - '表示訪問權限為private，'eat'是行為名，'bool'是行為eat的回傳值，
2 類之間的關系
- ' —? ' Inheritance，繼承
- ' — ' Association，聯合
- ' —◇ ' Aggregation，聚合：表示整體和部分關系，而且部分可以脫離整體存在，類之間沒有強的生命周期依賴
- ' —◆ ' Composition，組合：表示整體和部分關系，而且部分不能脫離整體存在，有強的生命周期依賴，一個類被刪了，組合的類也隨之被刪了
此外，多重性指在類之間關系連接上的數字，表示它們之間的數量約束，如1表示只能有一個，1...*表示有一到多個，
3 讀類圖
看到類圖，我們先看清有什么類，再看類之間的關系和多重性，從而理解整個類圖的結構和各個屬性和行為的含義，

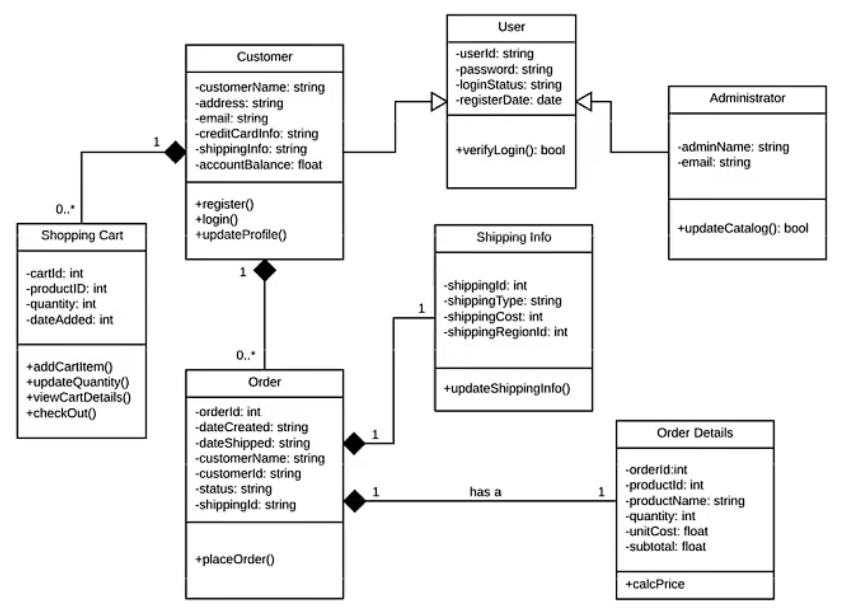

在這個類圖中，首先看到User用戶類，它有4個屬性和一個方法，用來實作用戶的登錄，
隨后是Administrator管理員類和Customer顧客類，它們都是User的子類，繼承User所有的屬性和方法，同時也有自己特定的屬性和方法，比如Administrator可以updateCatalog更新目錄，
再看Customer類，有Shopping Cart購物車類和Order訂單類和它組合，意味著若Customer類被銷毀，那么Shopping Cart類和Order類也將消失，它們不能獨立存在于Customer外部，Customer可以有任意個（0...*）Shopping Cart和Order，但Shopping Cart和Order只能有一個Customer，
最后看Order類，Shipping info發貨資訊類和Order Details訂單詳情類也和它組合，Order只能有一個Shipping info和一個Order Details，Shipping info和Order Details也只能有一個Order，
