支付永遠是一個公司的核心領域，因為這是一個有交易屬性公司的命脈，那么，支付系統到底長什么樣，又是怎么運行互動的呢?拋開帶有支付牌照的金融公司的支付架構，下述鏈路和系統組成基本上符合絕大多數支付場景，其實整體可以看成是交易核心+支付核心 兩個大系統，交易系統關聯了業務場景和底層支付，而支付系統完成了呼叫支付工具到對賬清算等一系列相關操作，下面我們就來一起看下各個系統的核心組成和互動，
1. 支付系統總覽

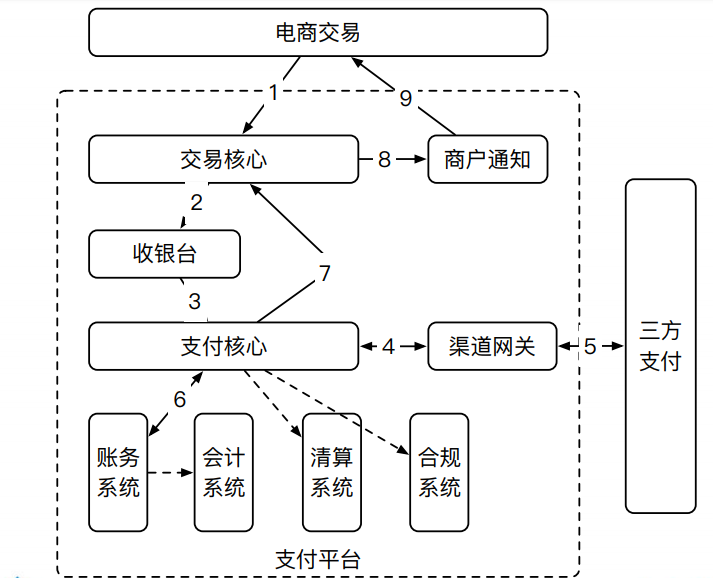

核心系統互動

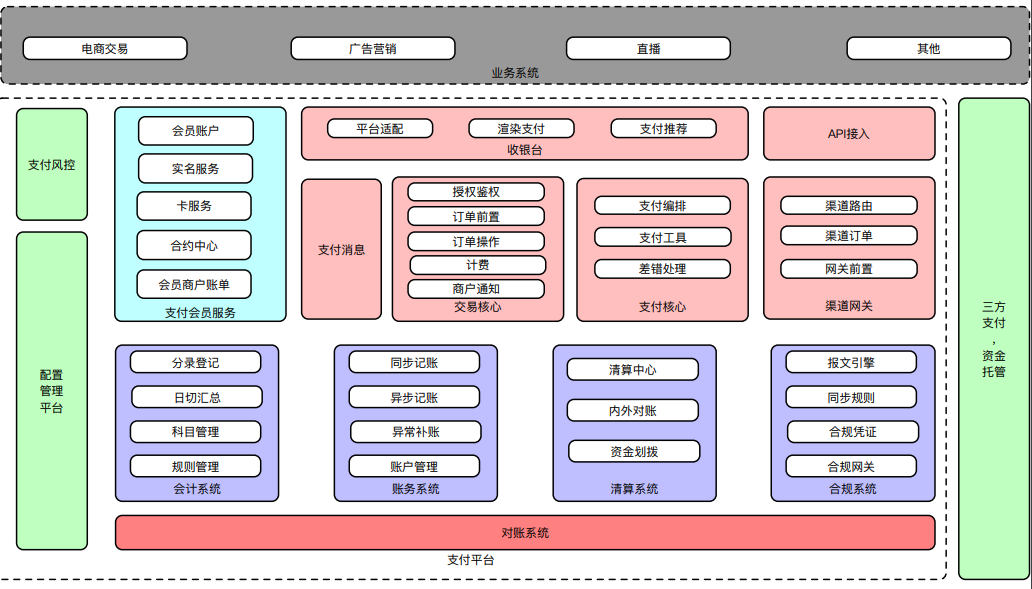

業務圖譜
2. 核心系統決議
交易核心
交易核心把公司的業務系統和底層支付關聯起來，讓業務系統專注于業務，不比關心底層支付，

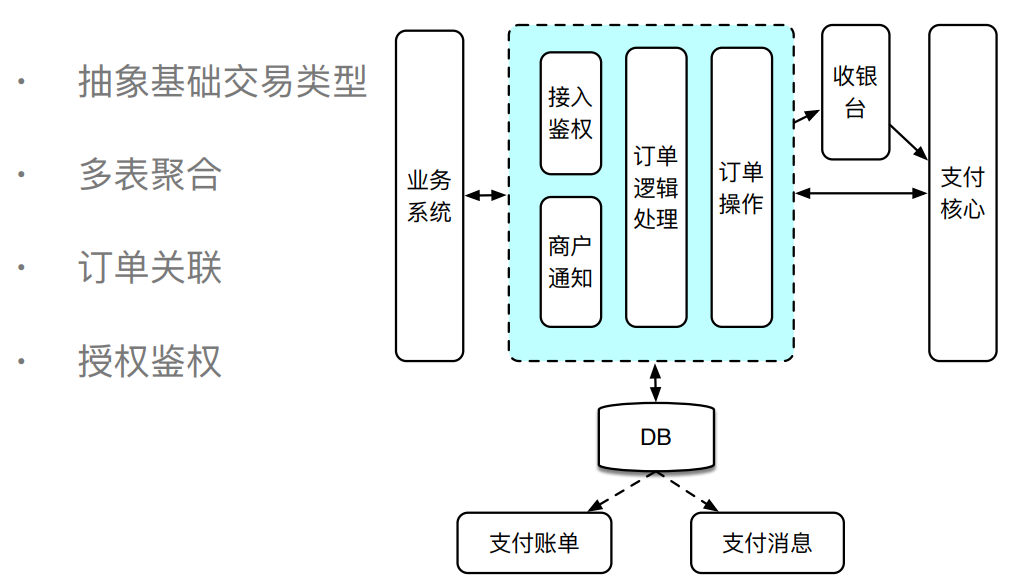

交易核心

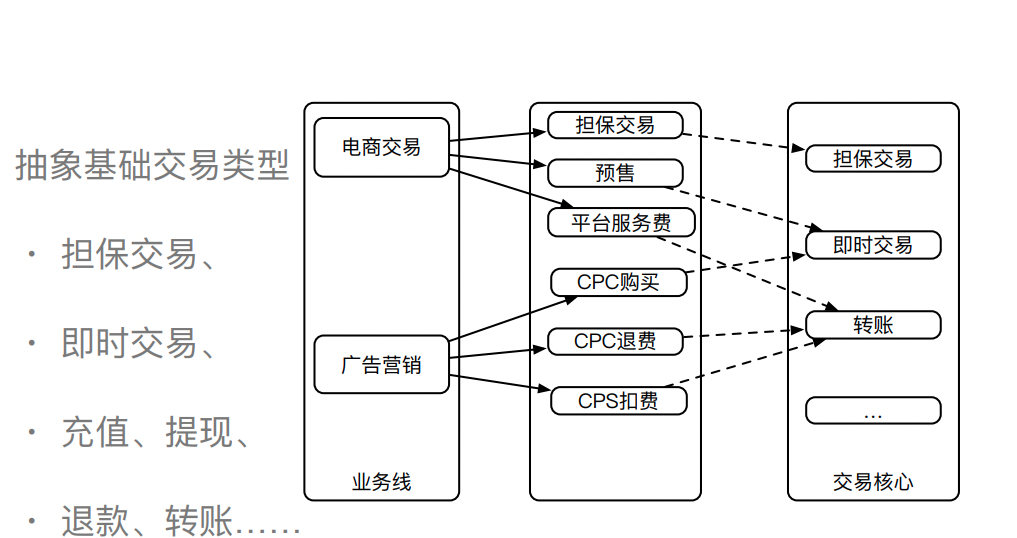

基礎交易型別抽象

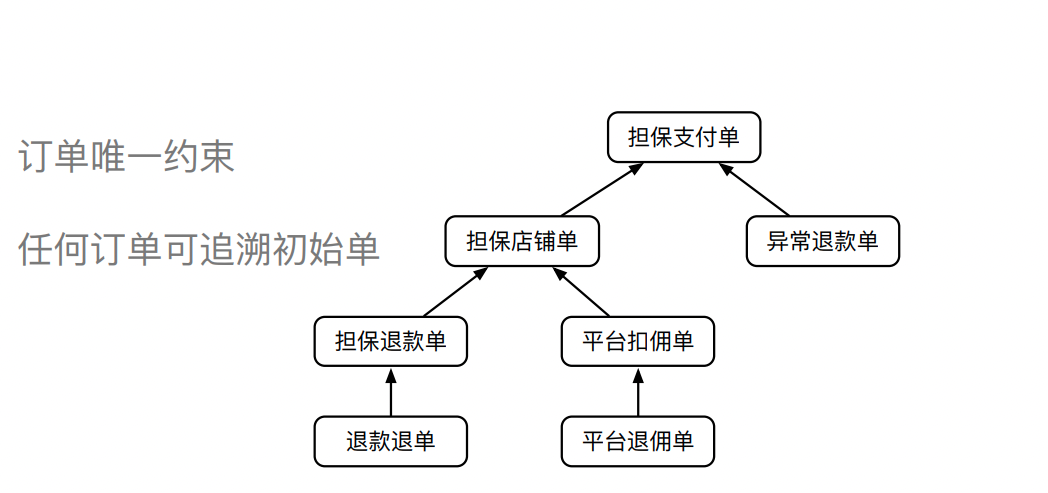

多表聚合 & 訂單關聯
支付核心
支付核心主要負責將多種支付型別進行抽象，變成充值、提現、退款、轉賬四種支付形態，同時，還要負責集成多種支付工具，對支付指令進行編排等等，

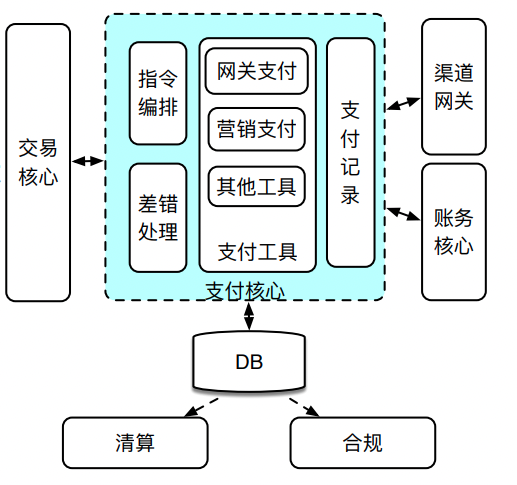

支付核心總覽

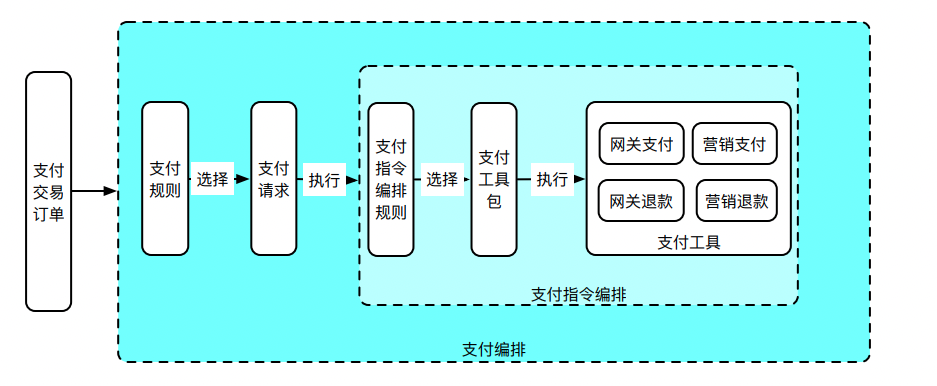

支付行為編排
其目的，是實作插件式開發、支付規則可配置的 靈活開發方式，

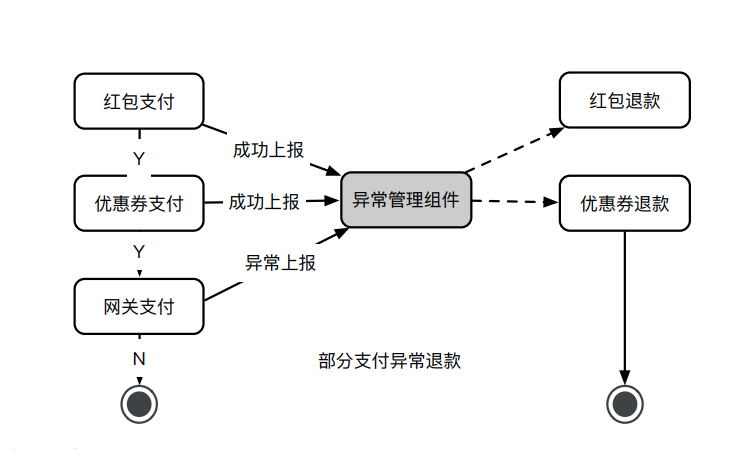

例外處理
例外處理包括了 重復支付、部分支付、金額不一致、其他例外等例外場景，

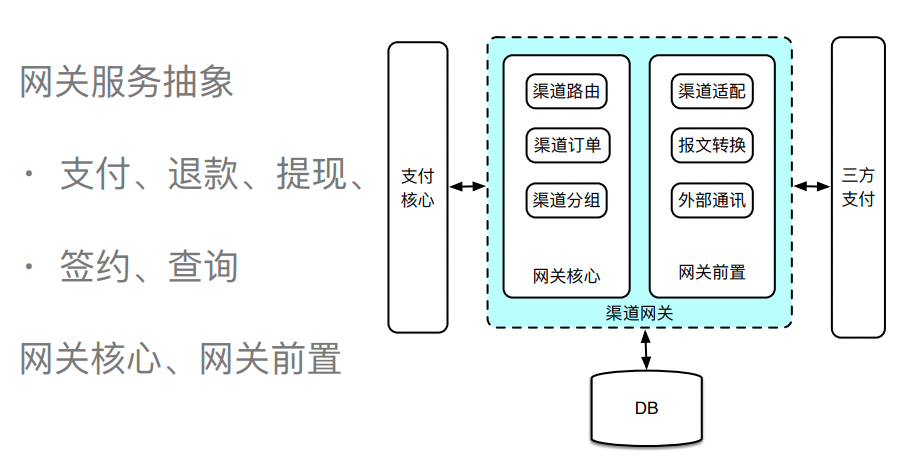

渠道網關

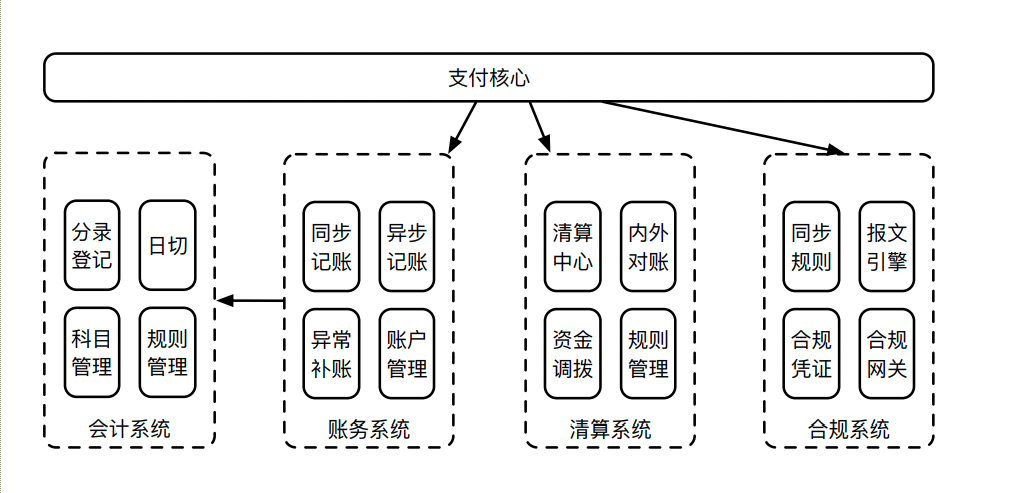

資金核算
3. 服務治理

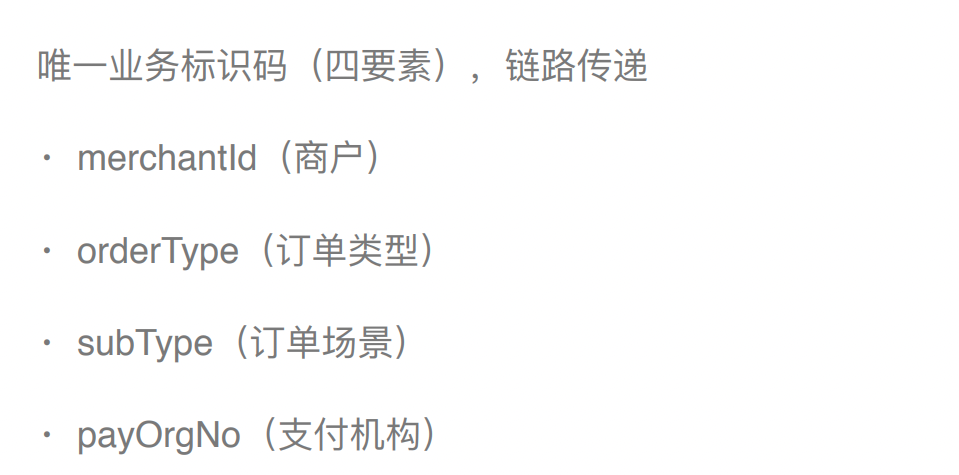

平臺統一背景關系
通過確定系統邊界、業務建模拆分之后，整個支付平臺被拆分幾十個服務，而如何保障在服務間流轉業務資訊不被丟失，是我們需要考慮的問題，平臺統一背景關系的要素資訊（唯一業務標識碼），在整個支付平臺鏈路中全程傳遞，被用來解決這個問題，
資料一致性治理
大型的支付公司，內部都有非常嚴格和完備的資料一致性方案，比如采用業務侵入性非常大的分布式事務等，以犧牲開發效率來提升資料的穩定，是非常有必要的，而業務公司，如果不采用分布式事務又有哪些應對策略呢？

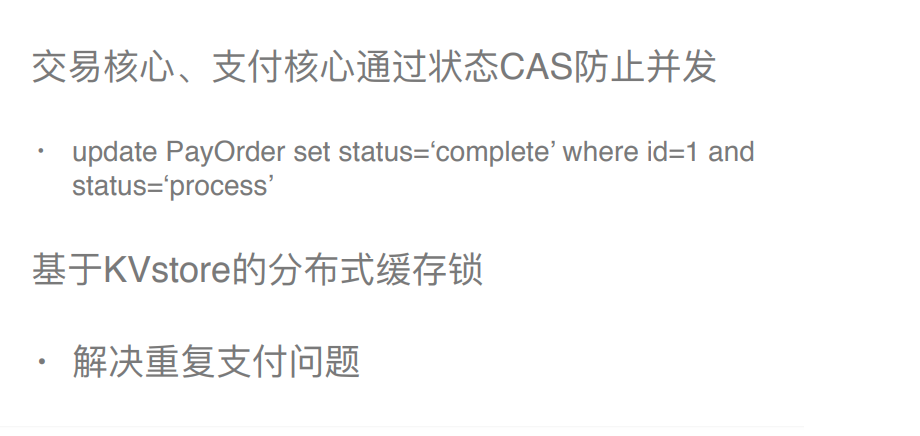

CAS校驗
冪等 & 例外補償

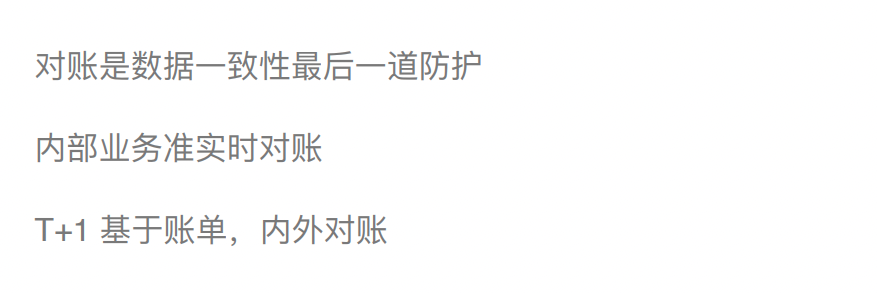

對賬

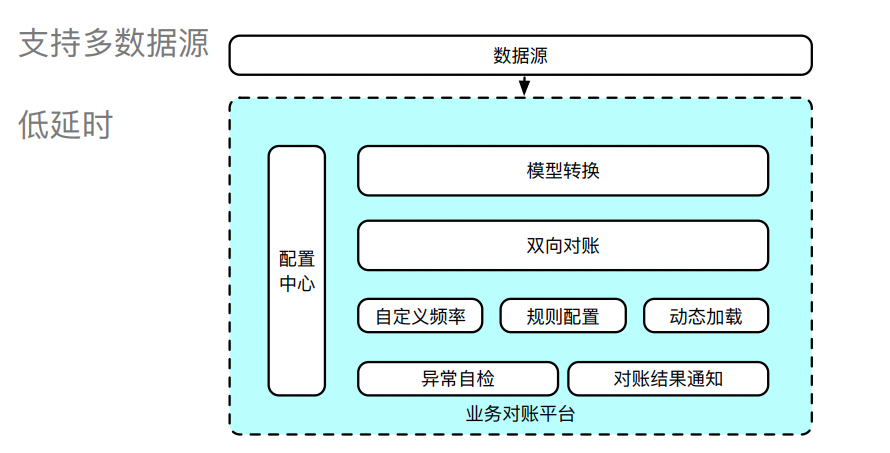

準實時對賬

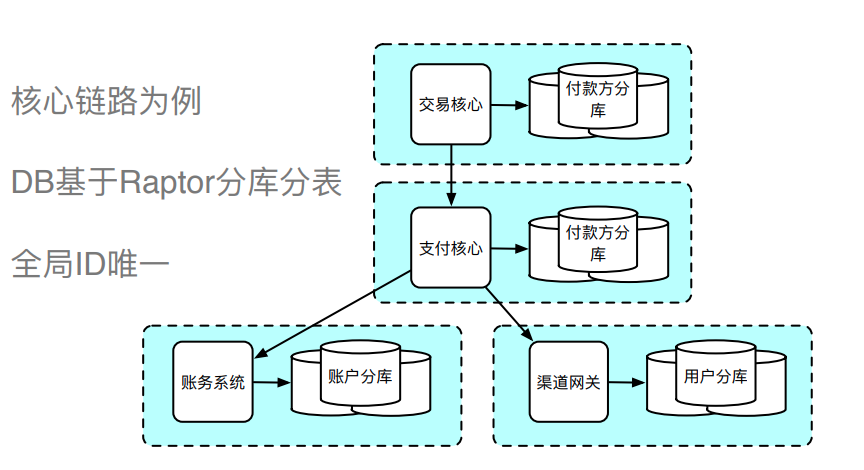

DB拆分
異步化
支付是整個交易鏈路的核心環節，那么，怎么兼顧支付系統的穩定性和執行效率呢？是異步化，
訊息異步化

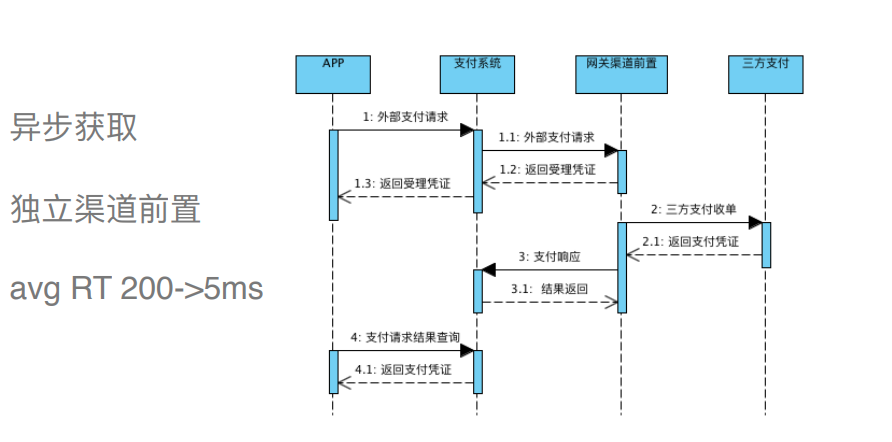

外部支付呼叫異步化
在外部支付中，經常需要服務方與第三方支付互動，獲取預支付憑證，如上圖所示，
這種同步呼叫的情況下，由于需要跨外部網路，回應的 RT 會非常長，可能會出現跨秒的情況，由于是同步呼叫，會阻塞整個支付鏈路，一旦 RT 很長且 QPS 比較大的情況下，服務會整體 hold 住，甚至會出現拒絕服務的情況，
因此，可以拆分獲取憑證的操作，通過獨立網關渠道前置服務，將獲取的方式異步化，從前置網關獲取內部憑證，然后由前置網關去異步呼叫第三方，

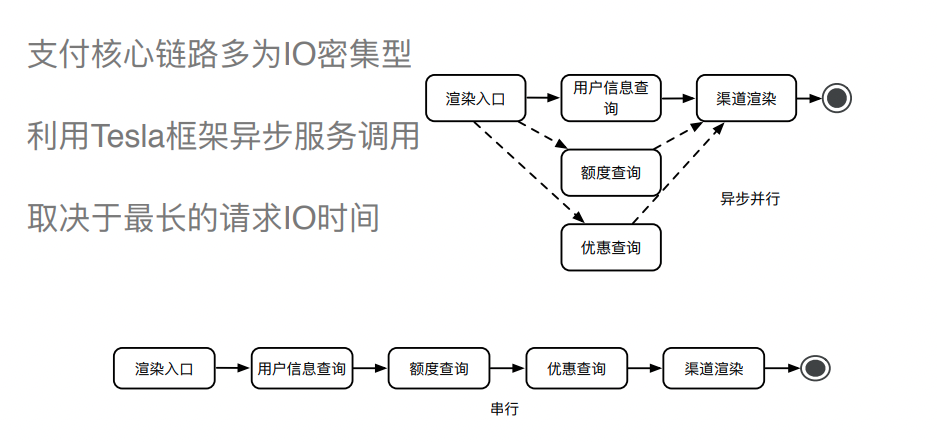

異步并行化

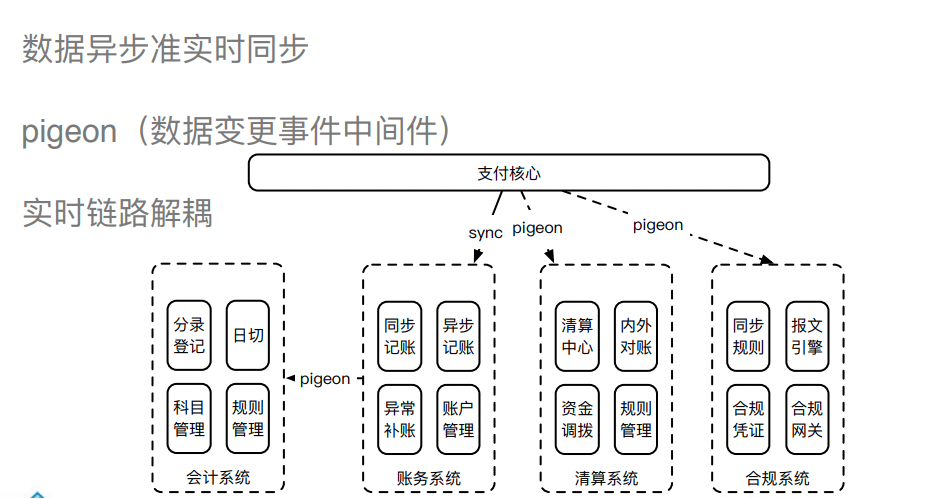

資金核算異步化

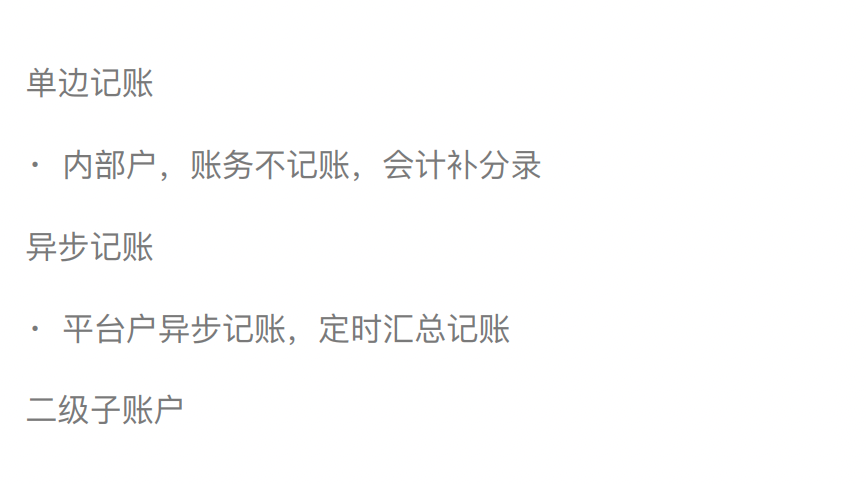

熱點賬戶賬務單獨處理

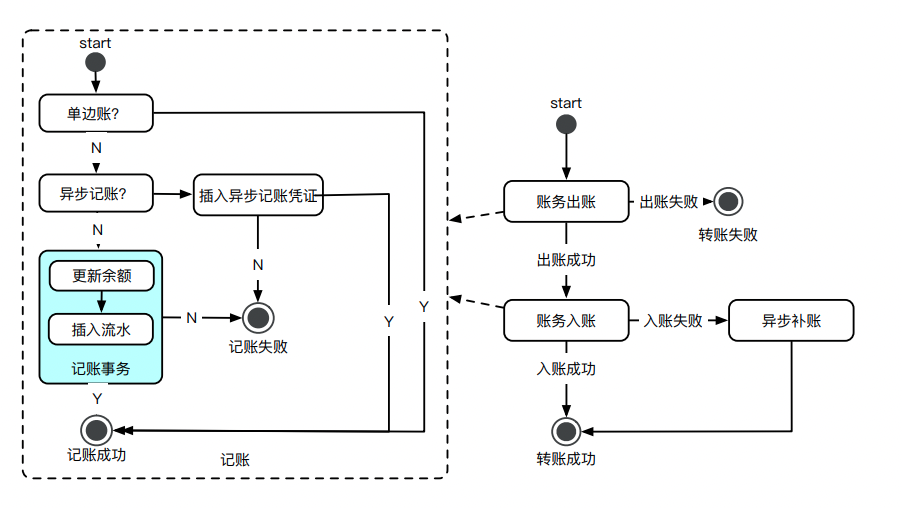

記賬事務切分
4. 生產實踐
性能壓測
構建壓測模型，模擬現實真實場景；壓測資料進影子庫，正常業務無侵入；單機性能和集權鏈路都不能忽視；識別系統穩定性和容量配比，，，
穩定性治理

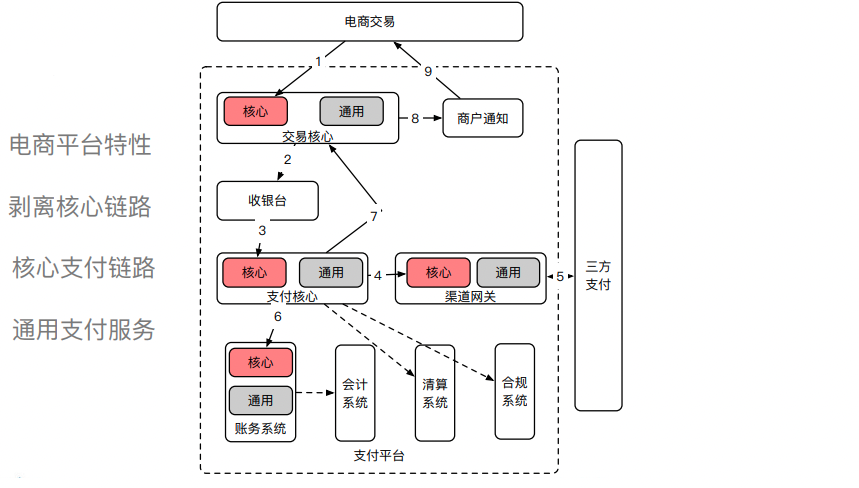

核心鏈路分離

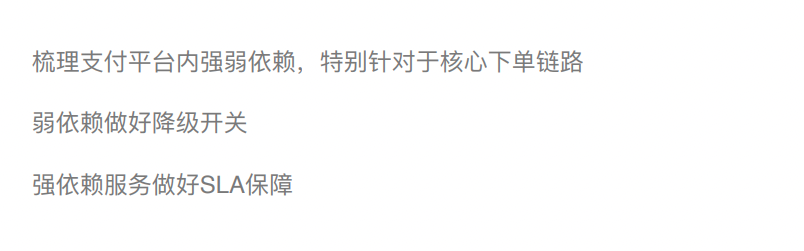

服務依賴降級
作者：PetterLiu
