MTK trace的分析小結：
拍照的演算法集成中導致在演算法處理程序中預覽卡頓；
分析程序與步驟：
1、首先看一下拍照的CPU loading，通過安裝對應的測驗CPU loading的apk測驗在拍照程序中loading 并不高，為此可以首先排除在演算法處理程序中并不是因為CPU loading過高造成的預覽卡頓；
2、測驗一下每次拍照的們Memory是否正常，看一看是不是演算法內部有沒存泄漏的問題（實際就存在的現象并不需要此步驟的測驗，如果是一直拍照越來越卡的程序中可以試一下，而本問題并不是越拍越卡，而是每次拍照程序中都卡）；
3、分析log，首先分析拍照程序中的fps,此處通過搜尋關鍵詞是frame timer關鍵詞來檢索幀率，次關鍵詞可以看到每一幀資料在在不同階段占用的時間；
Line 40561: 09-02 12:00:39.982 705 14030 D MtkCam/StreamingPipe/Timer: [print]Frame timer [# 122/ 0][t 417][io 0][tof 0/ 0][d 0/ 0][a 43/ 1/ 41][p2nr 0/ 0/ 0][vnr 0/ 0][am 0][b 0/ 0][tpi( 1/ 0)/( 0/ 0)/( 0/ 0)][vmdp363][h 0/ 0/ 0][e 0][r 0/ 0][f 0/ 0][w 0/ 0/ 0][disp 0/ 0][async 0/ 0][p2sm 0/ 0/ 0][fps7.96/7.96/ 5/ 30]
從這個log中可以看到在此次預覽的幀率只有fps7.96，[t 417]為總共這幀資料的還在占用時間，而MDP的時間占用為363 [vmdp363]，從這個log資料可以看出是演算法的內部的操作阻塞了MDP的處理；但是多次的拍照（每次都是預覽卡頓）并不是每次都能抓到類似的幀率很低的資料，有時幀率顯示正常但是預覽一直卡頓，多以在此并不能確認預覽的卡頓真是是因為MDP阻塞造成的；
4、抓取trace來分析；
首先需要抓取到一次拍照的獲取全部幀的一個程序，抓取trace程序中時間要快，按下拍照鍵預覽起來后馬上停止，因為時間久的話后面的預覽的trace會覆寫掉前面的資料；使用的是MTK提供的ftrace來抓取的；如果確認本次拍照是否抓取資料可以從關鍵詞 intent：2來判斷，2代表的是拍照，1是預覽；這比較直接簡單的知道是否取到了所有的拍照幀；
另外我發現可以從其他的trace獲取獲取資訊；

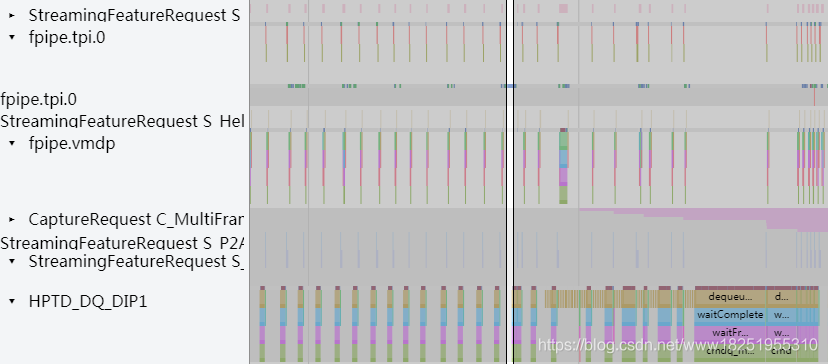

![這個拍照的有[CaptureNode::queue]關鍵詞且本次拍照的是多幀的8幀的演算法，看下capture node是否有queue出八幀資料(https://img-blog.csdnimg.cn/20200915202843952.png#pic_center)

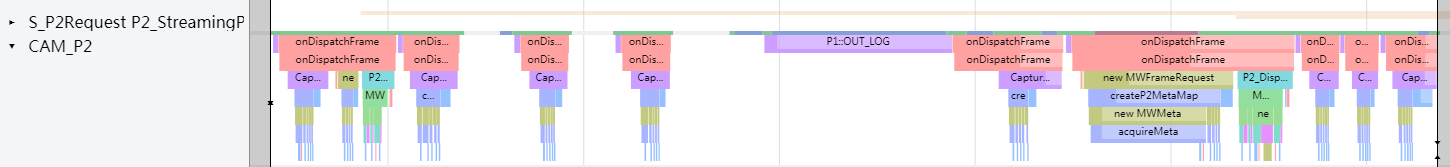

從此處可以往后看，因為后面的是拍照后面的預覽幀資料，首先也是全域去看一下預覽的幀的資料那個地方有差異；比如此題中
以上只是我目前的分析狀態，后續進展會再更新；
