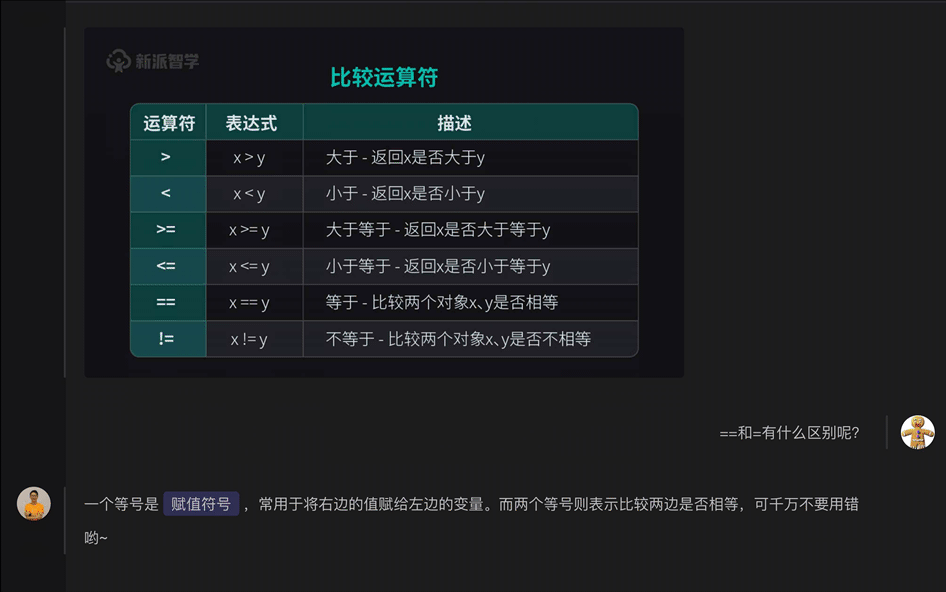

這是一個Python學習系統，主要提供給成年人，互動方式為對話式，不過里面的對話全部是通過腳本內置好的，用戶通過Enter展示下一句對話，支持語音自動朗讀，

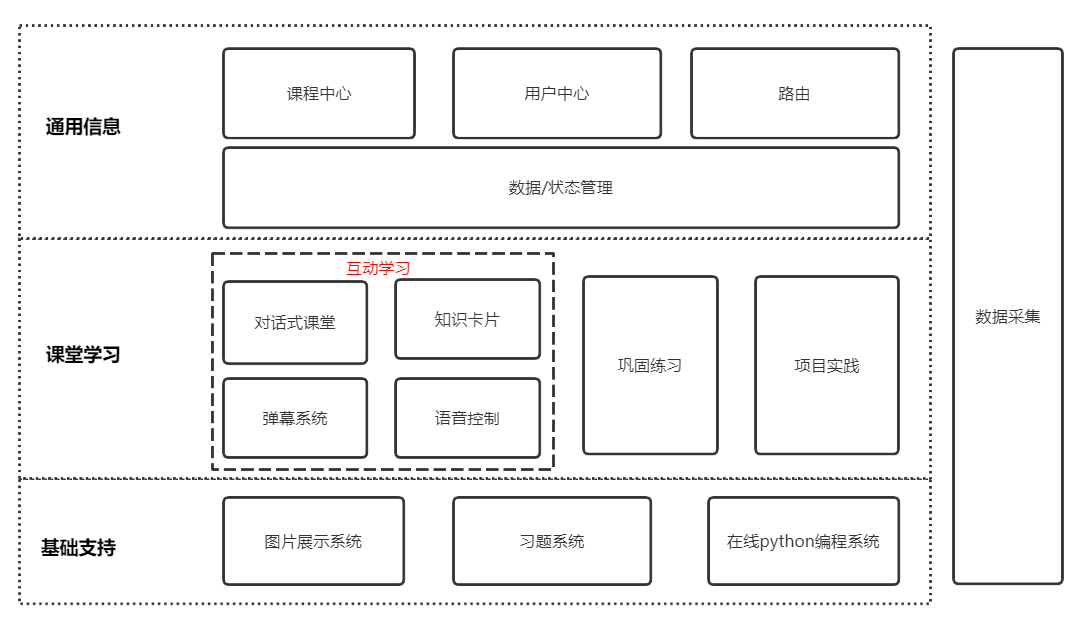

先看架構!
基礎支持層
提供了課程學習回使用到的通用功能模塊
-
圖片展示系統，標準化圖片展示（限制展示圖片在640px*480px范圍內）、點擊放大、多圖切換，以及可定制化功能（比如知識卡片中定制了一個點擊按鈕，點擊后定位到圖片所在的學習背景關系環境）
-
習題系統，提供標準的習題模塊，供互動學習、鞏固練習使用，
-
在線Python編程系統，該系統的核心，分為兩個模塊，編輯器和在線終端，流程是：
1.初始化編程模塊\鏈接websoket，websoket直接鏈接python的docker鏡像，
2.用戶撰寫代碼，點擊運行，將代碼傳遞給后臺，后臺保存為一個py檔案，回傳檔案路徑以及執行命令字串，
3.前端將執行命令字串通過websoket傳遞給python的鏡像運行，運行程序中產生的列印通過websoket源源不斷傳遞給前端，前端接收后展示到在線終端，websocket的接收前端可以控制，當遇到base64格式的資料，前端會快取下來，接收的圖片資料不會展示到終端，而是額外展示，還支持url格式（這種格式主要是html鏈接，可以支持動態互動的效果），
4.識別服務端通過websocket傳遞來的終止符號，判斷列印中是否有報錯，沒有報錯則視為成功，自動斷開websokect，此時用戶不能再對代碼經行編輯，
5.如果列印有報錯，則認為程式執行例外，保持為例外狀態，此時用戶可以二次編輯程式和運行，或者跳過，跳過視為失敗，斷開websocket，
再2-3步中間有一個檢測websocket鏈接的程序，如果websocket是斷開的狀態，則重新鏈接成功后再繼續往下走，

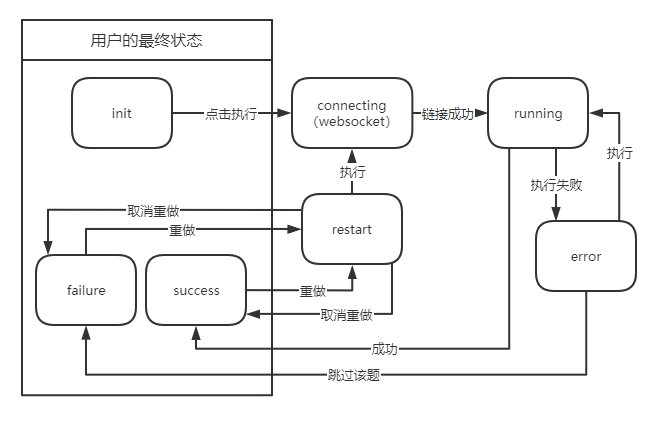

編程系統的完整的狀態機如下
這個狀態機有一個特點Websocket對用戶來說是透明的，最多就一個提示，但不影響操作，市面上很多產品都是Websocket斷開后，整個編程模塊就用不了，需要用戶手動點擊后重新鏈接，
還有一個特點是，如果程式執行報錯，如果用戶沒有點擊跳過而是直接關閉瀏覽器（視為放棄），用戶下次進來是最近的一個最終狀態，資料也是這個狀態的資料，這個特點仁者見仁吧，
課堂學習層
這一層是用戶學習的主要板塊，包括三個功能部分
-
互動學習，作為課堂學習的主要內容，支持的資料型別豐富：文本、圖片、視頻、代碼段、內嵌編程練習器、選題題等，
額外還支持的功能有彈幕系統、知識卡片（用戶學習過后的課程圖片整理，便于用戶復習）、語音朗讀控制， -
鞏固練習，可以理解為做題練習，目前支持單選題，題目以及選項支持文本、圖片、代碼段展示，
-
專案實戰，編程挑戰練習，給定任務要求，用戶根據要求編程，
這塊主要模塊式基礎支持層的在線Python編程系統，
這里有一個提交作業的按鈕，這個按鈕的展示主要有三種狀態：disabled/enable/hide：分別表示按鈕展示但不可點擊/展示且可點擊/隱藏，這三種狀態又和編程系統中的Python代碼運行狀態有關系，

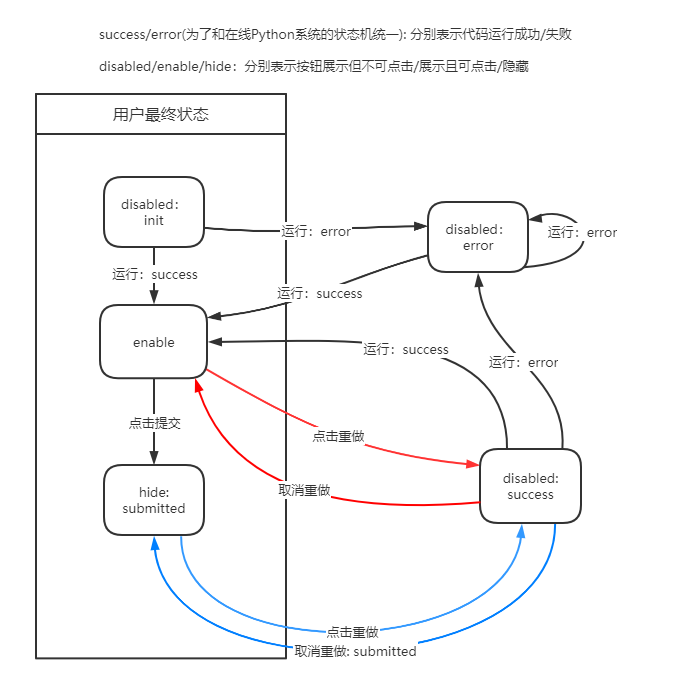

最終形成的狀態機如下
這個狀態機可以結合著在線Python編程系統的狀態機來看，有一點不同就是：專案實踐中用戶不可以“跳過該題”，
通用資訊層
這一層主要包括課程中心、用戶中心、路由和獨立出來的資料/狀態管理器（UI和資料分離），
資料采集
還有一個基礎模塊，資料采集模塊，在三個層都可以使用，支持宣告式埋點和命令式埋點，
