1、我們通常調車的時候都會遇到要使用串口還是網口來進行除錯的問題，那么什么是“串口”什么是“網口”呢？
? 2、串口和COM口、USB口、UART口又有什么區別呢？
? 3、除錯當中我們常說的“RS-232”和“RS-422”、“RS-485”又是指代的什么東西呢？
? 4、網口通信和串口通信都是怎么實作的呢？
? 5、介紹串口通信問題，
串口以及串口通信
? 串口：串口是一個泛稱，UART、TTL、RS232、RS485都遵循類似的通信時序協議，因此都被通稱為串口，
? 串口通信（Serial Communications）的概念非常簡單，串口按位（bit）發送和接收位元組，盡管比按位元組（byte）的并行通信慢，但是串口可以在使用一根線發送資料的同時用另一根線接收資料，它很簡單并且能夠實作遠距離通信，對于串口而言，長度可達1200米，一般情況下，串口用于ASCII碼字符的傳輸，
? 通信使用3根線完成，分別是地線、發送、接收，由于串口通信是異步的，埠能夠在一根線上發送資料同時在另一根線上接收資料，其他線用于握手，但不是必須的，串口通信最重要的引數是波特率、資料位、停止位和奇偶校驗，對于兩個進行通信的埠，這些引數必須匹配，
? 串口通信使用到的幾個引數：
? a，波特率：這是一個衡量符號傳輸速率的引數，指的是信號被調制以后在單位時間內的變化，即單位時間內載波引數變化的次數，如每秒鐘傳送240個字符，而每個字符格式包含10位（1個起始位，1個停止位，8個資料位），這時的波特率為240Bd，位元率為10位*240個/秒=2400bps，一般調制速率大于波特率，比如曼徹斯特編碼），
? b，資料位：這是衡量通信中實際資料位的引數，當計算機發送一個資訊包，實際的資料往往不會是8位的，標準的值是6、7和8位，如何設定取決于你想傳送的資訊，比如，標準的ASCII碼是0～127（7位），擴展的ASCII碼是0～255（8位），如果資料使用簡單的文本（標準 ASCII碼），那么每個資料包使用7位資料，每個包是指一個位元組，包括開始/停止位，資料位和奇偶校驗位，由于實際資料位取決于通信協議的選取，術語“包”指任何通信的情況，
? c，停止位：用于表示單個包的最后一位，典型的值為1，1.5和2位，由于資料是在傳輸線上定時的，并且每一個設備有其自己的時鐘，很可能在通信中兩臺設備間出現了小小的不同步，因此停止位不僅僅是表示傳輸的結束，并且提供計算機校正時鐘同步的機會，適用于停止位的位數越多，不同時鐘同步的容忍程度越大，但是資料傳輸率同時也越慢，
? d，奇偶校驗位：在串口通信中一種簡單的檢錯方式，有四種檢錯方式：偶、奇、高和低，當然沒有校驗位也是可以的，對于偶和奇校驗的情況，串口會設定校驗位（資料位后面的一位），用一個值確保傳輸的資料有偶個或者奇個邏輯高位，例如，如果資料是011，那么對于偶校驗，校驗位為0，保證邏輯高的位數是偶數個，如果是奇校驗，校驗位為1，這樣就有3個邏輯高位，高位和低位不真正的檢查資料，簡單置位邏輯高或者邏輯低校驗，這樣使得接收設備能夠知道一個位的狀態，有機會判斷是否有噪聲干擾了通信或者是否傳輸和接收資料是否不同步，
? 網口：網線接入口
? 網口通信（Socket Communications），就是通過所謂的“套接字（Socket）”來進行通信的一種通信方式，
? 解釋：兩個行程如需要進行通訊最基本的一個前提能能夠唯一的標示一個行程，在本地行程通訊中我們可以使用PID來唯一標示一個行程，但PID只在本地唯一，網路中的兩個行程PID沖突幾率很大，這時候我們需要另辟它徑了，我們知道IP層的ip地址可以唯一標示主機，而TCP層協議和埠號可以唯一標示主機的一個行程，這樣我們可以利用ip地址＋協議＋埠號唯一標示網路中的一個行程，能夠唯一標示網路中的行程后，它們就可以利用socket進行通信了，socket是在應用層和傳輸層之間的一個抽象層，它把TCP/IP層復雜的操作抽象為幾個簡單的介面供應用層呼叫已實作行程在網路中通信，

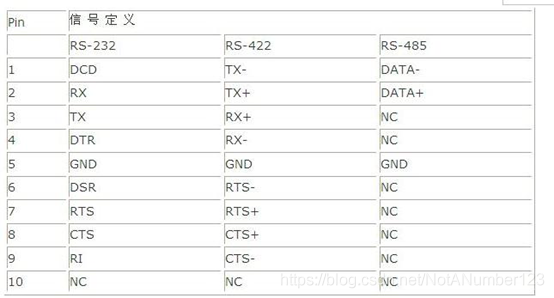

? RS232和RS422，那么我們就需要首先明確在車上是用的串口接頭是RS232還是RS422，RS232串口有9針串口（DB9）和25針串口（DB25），在RS232的接線當中最為簡單且常用的是三線制接法，即地、接收資料和發送資料三腳相連，
? 下面介紹RS232串口接線圖 ：

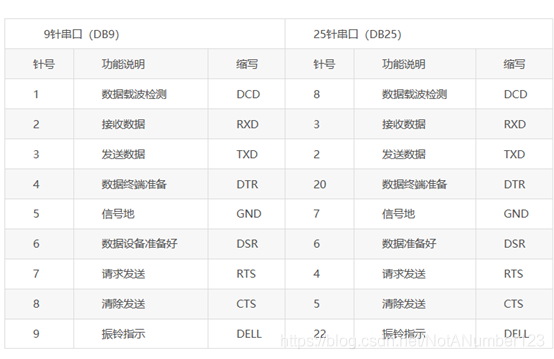

? （右下圖示為DB9和DB25的常用信號腳說明字串7）
串口傳輸資料只要有接收資料針腳和發送針腳就能實作：同一個串口的接收腳和發送腳直接用線相連，兩個串口相連或一個串口和多個串口相連 同一個串口的接收腳和發送腳直接用線相連 對9針串口和25針串口，均是2與3直接相連（如下圖所示）
串口除錯中要注意的幾點： 不同編碼機制不能混接，如RS232C不能直接與RS422介面相連，市面上專門的各種轉換器賣，必須通過轉換器才能連接；線路焊接要牢固，不然程式沒問題，卻因為接線問題誤事；串口除錯時，準備一個好用的除錯工具，如串口除錯助手、串口精靈等，有事半功倍之效果；強烈建議不要帶電插撥串口，插撥時至少有一端是斷電的，否則串口易損壞，
注意232的介面通信母頭和公頭是有區別的：
．RS-232端（DB9母頭/孔型）引腳定義
引腳序號 2 3 5 1、4、6 7、8
信號定義 TXD RXD GND 內部相連 內部相連
注：該口可直接插入計算機的COM口
．RS-232端（DB9公頭/針型）引腳定義
引腳序號 2 3 5 1、4、6 7、8
信號定義 RXD TXD GND 內部相連 內部相連
注：該口可接與計算機通訊的設備
