UML 類圖中的概念
類圖關系：泛化(繼承)、實作、聚合、組合、關聯、依賴
類圖的詳解可在網上查詢（推薦https://zhuanlan.zhihu.com/p/24576502）
它描述了在一個系統中的物件和他們的關系，能夠讓我們在正確撰寫代碼以前對系統有一個全面的認識，
一個單獨的類圖描述系統的一個具體方面，收集類圖表示整個系統，基本上，類圖表示系統的靜態視圖，

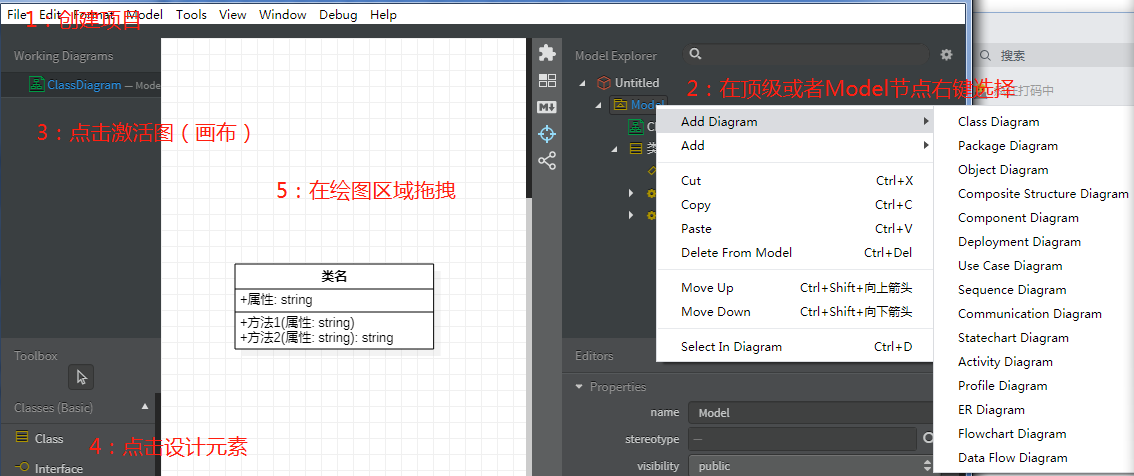

1：新建專案，或者根據模板創建（剛開始可以New一個新專案），
2：在右側ModelExplorer中頂級節點或者model節點，右鍵Add Diagram選擇添加Class Diagram
3：在左側的WorkingDiagrams點擊激活需要建模的畫布（一個專案中一般會有多個Diagram，需要確定是那個模型在進行設計）
4：在Toolbox中選擇Class,在繪圖區雙擊或者拖拽繪制視圖元素
5：如下圖繪制了一個Class的視圖元素，增加了一個型別為string 屬性,方法1有一個string引數，方法2有一個string 引數同時需要回傳一個string結果.
現在我們要實作一個類圖設計，需求如下
1：介面-車； 2：實作類-汽車、自行車； 3：輪胎、發動機類組成汽車； 4：BMW是汽車的一種；5：學生需要騎自行車； 6：每個學生都有身份證； 7：每個學生都有班級;
根據需求設計一個類圖，
新建空白專案，增加Class Diagram,
介面車--------拖拽一個Interface為視圖元素，name屬性為車，視圖元素車添加屬性方法，和說明

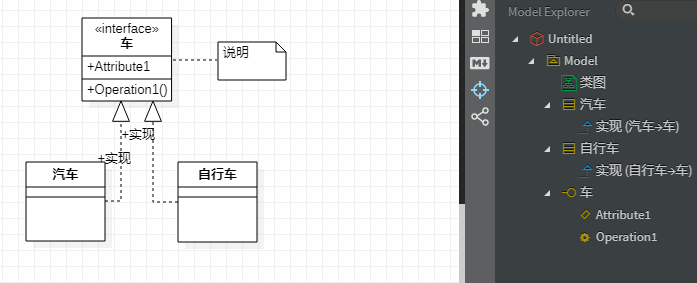

實作類汽車、自行車---同上操作拖拽兩個視圖元素Class，增加連接線Interface，指向車的介面，表示介面的實作;
視圖元素線的樣式在線屬性中可以調整

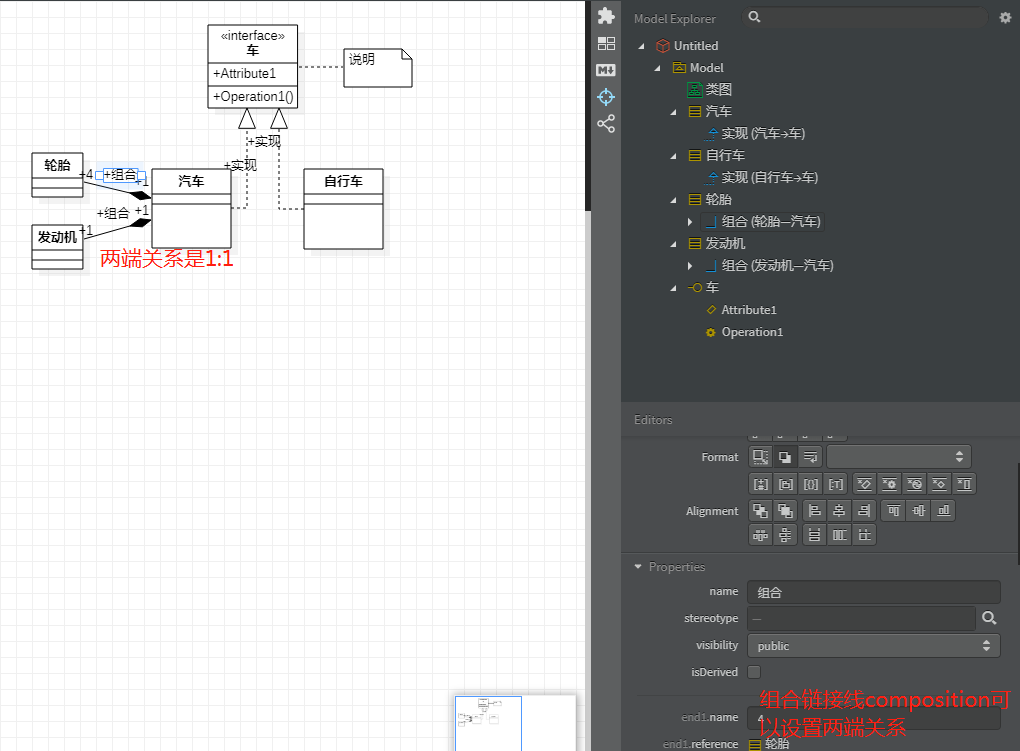

實作類輪胎、發動機---同上操作拖拽兩個視圖元素Class，增加連接線composition,組合關系線可以設定兩端關系

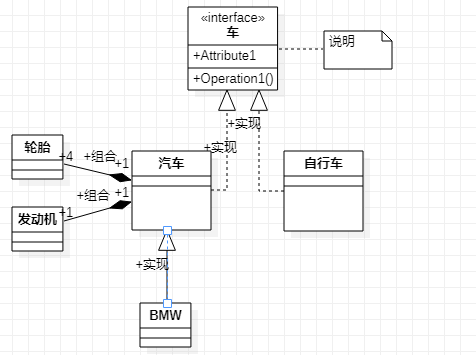

實作類BMW---同上操作拖拽視圖元素Class，增加連接線Generalization

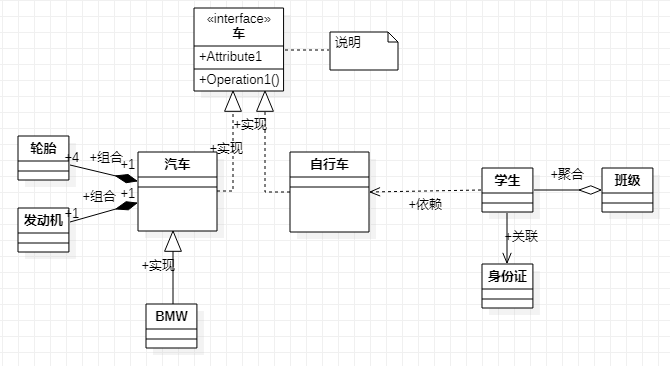

其它需求的實作操作基本一致，僅連接線表示差異，下圖是實作模型后的整體圖
技巧關聯的重數：
1: 0..*或*---在視圖元素的關系中連接線表示0到多個；
2: 0..1---在視圖元素的關系中連接線表示0到1個；
3: 1----在視圖元素的關系中連接線表示1個；
