資料庫表關系設計也是常有場景，本章介紹如何設計一個物體關系圖
1：新建專案，在Model Explore中Add Diagram | ER Diagram到指定的元素中；
2：從Toolbox中創建Entity到ER Diagram畫布中；
雙擊視圖元素可以快速進行編輯,添加說明……，物體屬性在右側進行配置
物體的列屬性配置

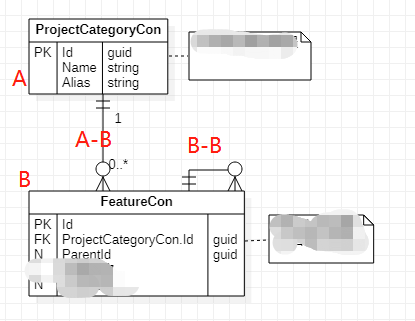

3：物體之間的關系如下圖
物體表A與物體表B是1：n的關系(A-B)
每個表有獨立主鍵Id,
表B的外鍵是表A的主鍵,同時表B存在父子關系Id和ParentId(B-B)
轉載請註明出處，本文鏈接：https://www.uj5u.com/ruanti/19566.html
標籤：架構設計
