一、ShardingSphere簡介

在資料庫設計時候考慮垂直分庫和垂直分表，隨著資料庫資料量增加，不要馬上考慮做水平切分，首先考慮快取處理，讀寫分離，使用索引等等方式，如果這些方式不能根本解決問題了，再考慮做水平分庫和水平分表，

分庫分表導致的問題：

跨節點連接查詢問題（分頁、排序）
多資料源管理問題

Apache ShardingSphere是一套開源的分布式資料庫中間件解決方案組成的生態圈，它由 JDBC、 Proxy和 Sidecar（規劃中）這 3 款相互獨立，卻又能夠混合部署配合使用的產品組成，它們均提供標準化的資料分片、分布式事務和資料庫治理功能，可適用于如 Java同構、異構語言、云原生等各種多樣化的應用場景，

Apache ShardingSphere定位為關系型資料庫中間件，旨在充分合理地在分布式的場景下利用關系型資料庫的計算和存盤能力，而并非實作一個全新的關系型資料庫，它通過關注不變，進而抓住事物本質，關系型資料庫當今依然占有巨大市場，是各個公司核心業務的基石，未來也難于撼動，我們目前階段更加關注在原有基礎上的增量，而非顛覆，

二、Sharding-JDBC

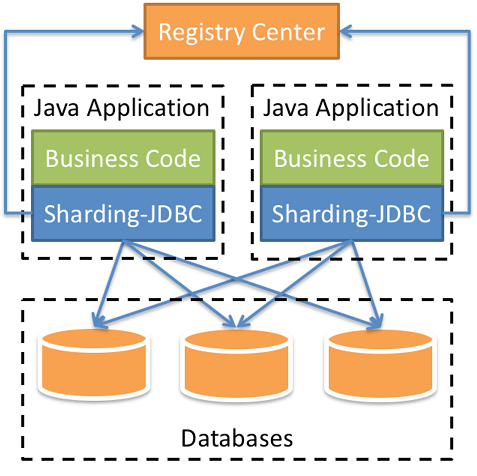

Sharding-JDBC 是輕量級的 java 框架，是增強版的 JDBC 驅動，簡化對分庫分表之后資料相關操作，

新建專案并添加依賴：

<parent>
    <groupId>org.springframework.bootgroupId>
    <artifactId>spring-boot-parentartifactId>
    <version>2.2.1.RELEASEversion>
parent>

<dependencies>
    <dependency>
        <groupId>org.springframework.bootgroupId>
        <artifactId>spring-boot-starterartifactId>
    dependency>
    <dependency>
        <groupId>org.springframework.bootgroupId>
        <artifactId>spring-boot-starter-testartifactId>
    dependency>
    <dependency>
        <groupId>com.alibabagroupId>
        <artifactId>druid-spring-boot-starterartifactId>
        <version>1.1.20version>
    dependency>
    <dependency>
        <groupId>mysqlgroupId>
        <artifactId>mysql-connector-javaartifactId>
    dependency>
    <dependency>
        <groupId>org.apache.shardingspheregroupId>
        <artifactId>sharding-jdbc-spring-boot-starterartifactId>
        <version>4.0.0-RC1version>
    dependency>
    <dependency>
        <groupId>com.baomidougroupId>
        <artifactId>mybatis-plus-boot-starterartifactId>
        <version>3.0.5version>
    dependency>
    <dependency>
        <groupId>org.projectlombokgroupId>
        <artifactId>lombokartifactId>
    dependency>
dependencies>

2.1 Sharding-JDBC實作水平分表

① 按照水平分表的方式，創建資料庫和資料庫表

水平分表規則：如果添加 cid是偶數把資料添加 course_1，如果是奇數添加到 course_2

CREATE TABLE `course_1`  (
  `cid` bigint(16) NOT NULL,
  `cname` varchar(255) ,
  `userId` bigint(16),
  `cstatus` varchar(16) ,
  PRIMARY KEY (`cid`)
)

② 撰寫物體和 Mapper 類

@Data
public class Course {
    private Long cid;
    private String cname;
    private Long userId;
    private String cstatus;
}

@Repository
public interface CourseMapper extends BaseMapper<Course> {

}

③ 詳細組態檔


spring:
  main:

    allow-bean-definition-overriding: true
  shardingsphere:
    datasource:

      names: m1
      m1:
        type: com.alibaba.druid.pool.DruidDataSource
        driver-class-name: com.mysql.cj.jdbc.Driver
        url: jdbc:mysql://192.168.182.200:3306/course_db?serverTimezone=GMT%2B8
        username: root
        password: 1234
    sharding:
      tables:
        course:

          actual-data-nodes: m1.course_$->{1..2}

          key-generator:
            column: cid
            type: SNOWFLAKE

          table-strategy:
            inline:
              shardingcolumn: cid
              algorithm-expression: course_$->{cid%2+1}
    props:
      sql:
        show: true

mybatis-plus:
  configuration:
    map-underscore-to-camel-case: false

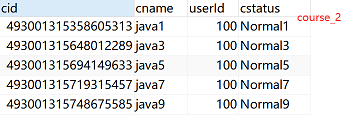

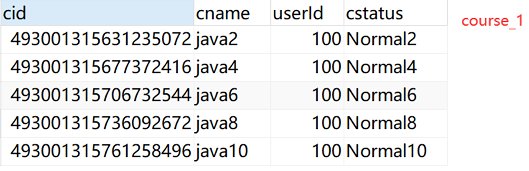

④ 測驗

@RunWith(SpringRunner.class)
@SpringBootTest
public class ShardingSphereTestApplication {

    @Autowired
    CourseMapper courseMapper;

    @Test
    public void addCourse() {
        for (int i = 1; i  10; i++) {
            Course course = new Course();
            course.setCname("java" + i);
            course.setUserId(100L);
            course.setCstatus("Normal" + i);
            courseMapper.insert(course);
        }
    }

    @Test
    public void queryCourse() {
        QueryWrapper<Course> wrapper = new QueryWrapper<>();
        wrapper.eq("cid",493001315358605313L);
        Course course = courseMapper.selectOne(wrapper);
        System.out.println(course);

    }
}

2.2 Sharding-JDBC實作水平分庫

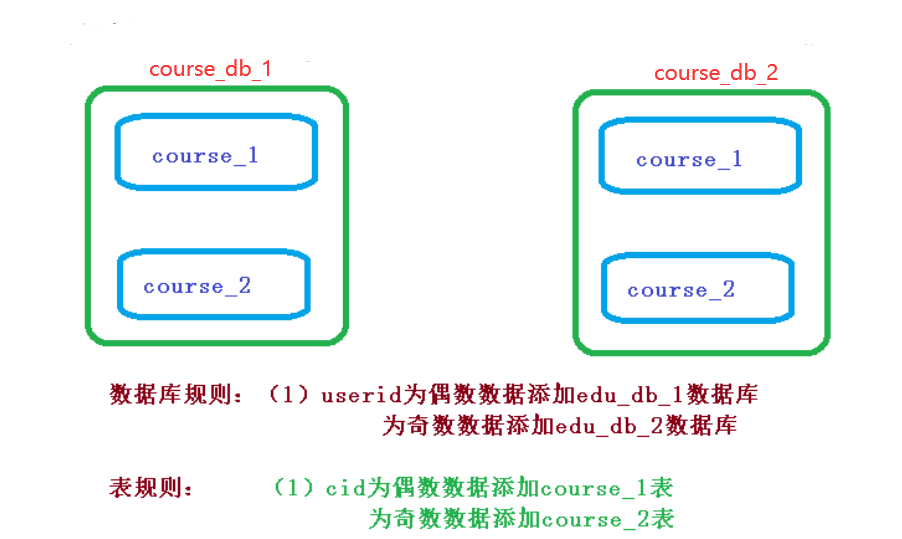

① 需求分析

② 創建資料庫和表

③ 詳細組態檔


spring:
  main:

    allow-bean-definition-overriding: true
  shardingsphere:
    datasource:

      names: m1,m2
      m1:
        type: com.alibaba.druid.pool.DruidDataSource
        driver-class-name: com.mysql.cj.jdbc.Driver
        url: jdbc:mysql://192.168.182.200:3306/course_db_2?serverTimezone=GMT%2B8
        username: root
        password: 1234
      m2:
        type: com.alibaba.druid.pool.DruidDataSource
        driver-class-name: com.mysql.cj.jdbc.Driver
        url: jdbc:mysql://192.168.182.200:3306/course_db_3?serverTimezone=GMT%2B8
        username: root
        password: 1234
    sharding:

      tables:
        course:

          actual-data-nodes: m$->{1..2}.course_$->{1..2}

          key-generator:
            column: cid
            type: SNOWFLAKE

          database-strategy:
            inline:
              sharding-column: userId
              algorithm-expression: m$->{userId%2+1}
          table-strategy:
            inline:
              sharding-column: cid
              algorithm-expression: course_$->{cid%2+1}
    props:
      sql:
        show: true

mybatis-plus:
  configuration:
    map-underscore-to-camel-case: false

④ 測驗代碼

@RunWith(SpringRunner.class)
@SpringBootTest
public class ShardingSphereTestApplication {

    @Autowired
    CourseMapper courseMapper;

    @Test
    public void addCourse() {
        for (int i = 1; i  20; i++) {
            Course course = new Course();
            course.setCname("java" + i);
            int random = (int) (Math.random() * 10);
            course.setUserId(100L + random);
            course.setCstatus("Normal" + i);
            courseMapper.insert(course);
        }
    }

    @Test
    public void queryCourse() {
        QueryWrapper<Course> wrapper = new QueryWrapper<>();
        wrapper.eq("cid", 493001315358605313L);
        Course course = courseMapper.selectOne(wrapper);
        System.out.println(course);
    }
}

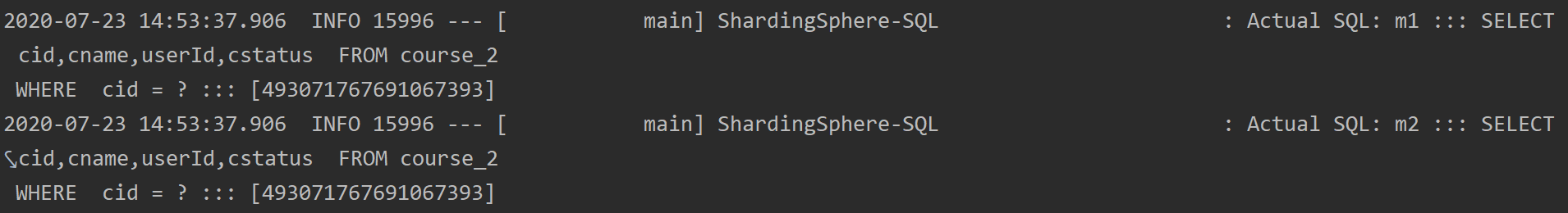

查詢實際對應的 SQL：

2.3 Sharding-JDBC操作公共表

公共表：

存盤固定資料的表，表資料很少發生變化，查詢時候經常進行關聯
在每個資料庫中創建出相同結構公共表

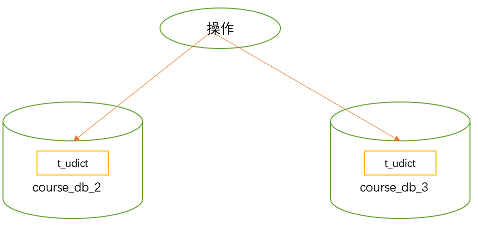

① 思路分析

② 在對應資料庫創建公共表 t_udict，并创建对应实体和 Mapper``

CREATE TABLE `t_udict`  (
  `dict_id` bigint(16) NOT NULL,
  `ustatus` varchar(16) ,
  `uvalue` varchar(255),
  PRIMARY KEY (`dict_id`)
)

③ 詳細組態檔


spring:
  main:

    allow-bean-definition-overriding: true
  shardingsphere:
    datasource:

      names: m1,m2
      m1:
        type: com.alibaba.druid.pool.DruidDataSource
        driver-class-name: com.mysql.cj.jdbc.Driver
        url: jdbc:mysql://192.168.182.200:3306/course_db_2?serverTimezone=GMT%2B8
        username: root
        password: 1234
      m2:
        type: com.alibaba.druid.pool.DruidDataSource
        driver-class-name: com.mysql.cj.jdbc.Driver
        url: jdbc:mysql://192.168.182.200:3306/course_db_3?serverTimezone=GMT%2B8
        username: root
        password: 1234
    sharding:

      tables:
        course:

          actual-data-nodes: m$->{1..2}.course_$->{1..2}

          key-generator:
            column: cid
            type: SNOWFLAKE

          database-strategy:
            inline:
              sharding-column: userId
              algorithm-expression: m$->{userId%2+1}
          table-strategy:
            inline:
              sharding-column: cid
              algorithm-expression: course_$->{cid%2+1}
        t_udict:
          key-generator:
            column: dict_id
            type: SNOWFLAKE
      broadcast-tables: t_udict

    props:
      sql:
        show: true

mybatis-plus:
  configuration:
    map-underscore-to-camel-case: false

④ 進行測驗

經測驗：資料插入時會在每個庫的每張表中插入，洗掉時也會洗掉所有資料，

@RunWith(SpringRunner.class)
@SpringBootTest
public class ShardingSphereTestApplication {

    @Autowired
    UdictMapper udictMapper;

    @Test
    public void addUdict() {
        Udict udict = new Udict();
        udict.setUstatus("a");
        udict.setUvalue("已啟用");
        udictMapper.insert(udict);
    }

    @Test
    public void deleteUdict() {
        QueryWrapper<Udict> wrapper = new QueryWrapper<>();
        wrapper.eq("dict_id", 493080009351626753L);
        udictMapper.delete(wrapper);
    }
}

2.4 Sharding-JDBC實作讀寫分離

為了確保資料庫產品的穩定性，很多資料庫擁有雙機熱備功能，也就是，第一臺資料庫服務器是對外提供增刪改業務的生產服務器;第二臺資料庫服務器主要進行讀的操作，

Sharding-JDBC通過 sql陳述句語意分析，實作讀寫分離程序，不會做資料同步，資料同步通常資料庫集群間會自動同步，

詳細組態檔:


spring:
  main:

    allow-bean-definition-overriding: true
  shardingsphere:
    datasource:

      names: m0,s0
      m0:
        type: com.alibaba.druid.pool.DruidDataSource
        driver-class-name: com.mysql.cj.jdbc.Driver
        url: jdbc:mysql://192.168.182.200:3306/course_db?serverTimezone=GMT%2B8
        username: root
        password: 1234
      s0:
        type: com.alibaba.druid.pool.DruidDataSource
        driver-class-name: com.mysql.cj.jdbc.Driver
        url: jdbc:mysql://192.168.182.200:3307/course_db?serverTimezone=GMT%2B8
        username: root
        password: 1234

    masterslave:
      master-data-source-name: m0
      slave-data-source-names: s0
    props:
      sql:
        show: true

mybatis-plus:
  configuration:
    map-underscore-to-camel-case: false

經過測驗：增刪改操作都是會通過 master資料庫，同時 master資料庫會同步資料給 slave資料庫；查操作都是通過 slave資料庫.

三、Sharding-Proxy

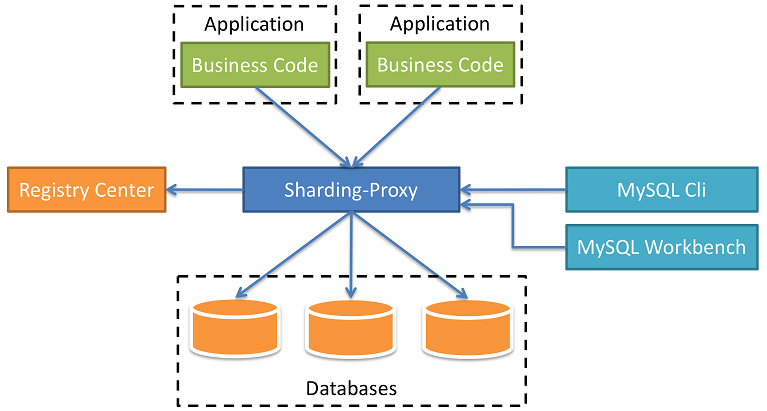

Sharding-Proxy定位為 透明化的資料庫代理端，提供封裝了資料庫二進制協議的服務端版本，用于完成對異構語言的支持，目前僅 MySQL和 PostgreSQL版本，

Sharding-Proxy是獨立應用，需要安裝服務，進行分庫分表或者讀寫分離配置，啟動使用，

Sharding-proxy的使用參考：Sharding-Proxy的基本使用，
