設備的登錄以及基礎配置（小實驗）

注：本試驗利用華為提供的eNSP軟體完成，

【實驗名稱】

網路的基礎配置

【實驗目的】

1.了解路由器，交換機，終端的作業方式及原理，

2.掌握各設備間的連接及運作方式，

3.掌握路由器的基本配置方法，熟練運用各種命令，

4.掌握交換機的基本作業原理，

5.掌握終端的基本配置方法及原理，

【實驗設備】

AR3260路由器（一臺）、S3700交換機（兩臺）、PC（四臺），網線等，

【實驗原理】

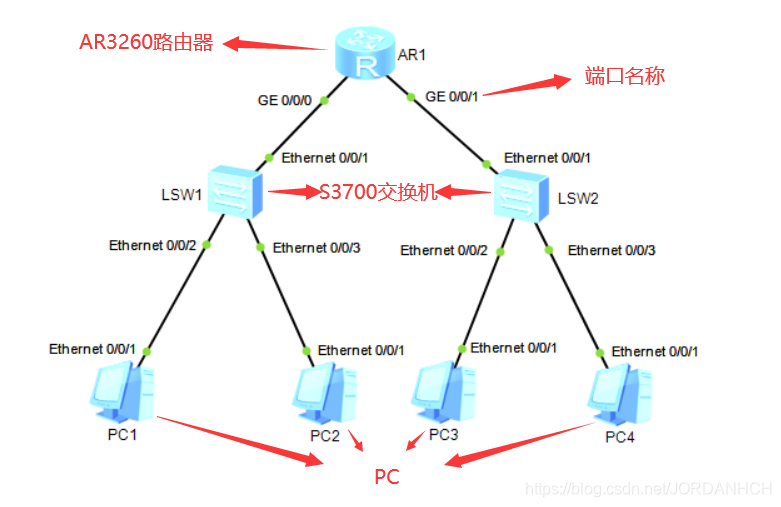

·該試驗所要搭建的網路結構示意圖

在這里插入圖片描述

·實驗所需設備的簡單介紹

1、路由器

路由器是連接兩個或多個網路的硬體設備，在網路間起網關的作用，是讀取每一個資料包中的地址然后決定如何傳送的專用智能性的網路設備，首先，我們要配置路由器各個埠的IP地址，然后對路由器進行DHCP配置，以便于終端設備自動獲取IP地址，DHCP（動態主機配置協議）是一個局域網的網路協議，指的是由服務器控制一段IP地址范圍，客戶機登錄服務器時就可以自動獲得服務器分配的IP地址和子網掩碼，

2、交換機

網路交換機，是一個擴大網路的器材，能為子網路中提供更多的連接埠，以便連接更多的計算機，交換機解決了網路增大程序中的距離、單播、沖突問題等，它具有性價比高、高度靈活、相對簡單和易于實作等特點，以太網技術已成為當今最重要的一種局域網組網技術，網路交換機也就成為了最普及的交換機，

3、PC

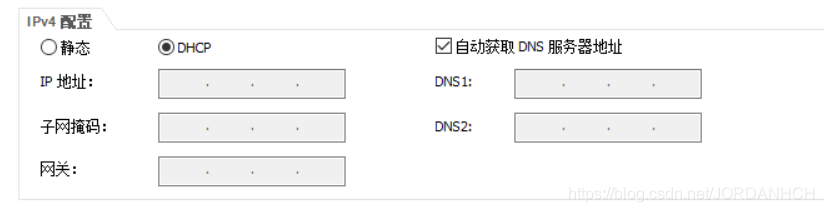

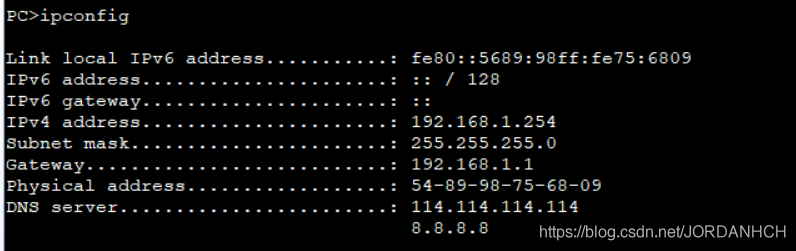

個人計算機的英文簡稱，個人計算機是指一種大小、價格和性能適用于個人使用的多用途計算機，臺式機、筆記本電腦到小型筆記本電腦和平板電腦以及超級本等都屬于個人計算機，在該實驗中，我們要求PC終端能夠自己獲取IP地址，

【實驗內容與步驟】

1、連接實驗設備

用網線將各設備按正確的結構連接起來，常用的網線有RJ-45 雙絞線，其存在兩種線序，即568A和568B，當網線兩端線序相同時，也就是兩端均為568A或者568B，即為直通線、平行線，在不同層設備間使用；而當網線兩端線序不同時，即一端為568A，另一端為568B，即為交叉線，在同層設備間使用，

2、路由器的配置

① 配置路由器的各埠IP地址：

首先進入路由器的配置界面，剛進入時是用戶模式，可以查看所有的設備引數，

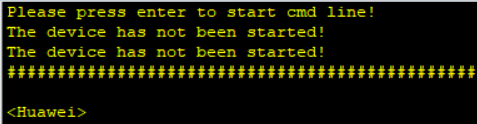

界面如下：

在這里插入圖片描述

·路由器埠GE 0/0/0的IP配置： 我們先利用 system -view 命令，進入系統模式，該模式可以對設備進行管理，
界面如下：在這里插入圖片描述

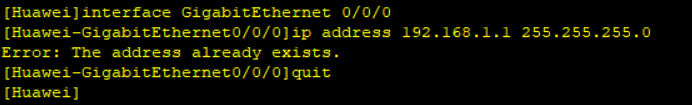

然后在系統模式下利用 interface GigabitEthernet 0/0/0 命令進入GE 0/0/0埠，然后利用 ip address 192.168.1.1 255.255.255.0 命令，配置GE 0/0/0埠的IP地址，然后利用 quit 命令退出該模式，
界面如下：

在這里插入圖片描述

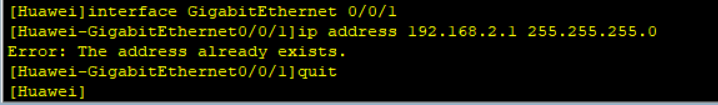

·路由器埠GE 0/0/1的IP配置： 該配置方法與埠GE 0/0/0 的IP配置方法相同，這里不在進行描述，
界面如下：

在這里插入圖片描述

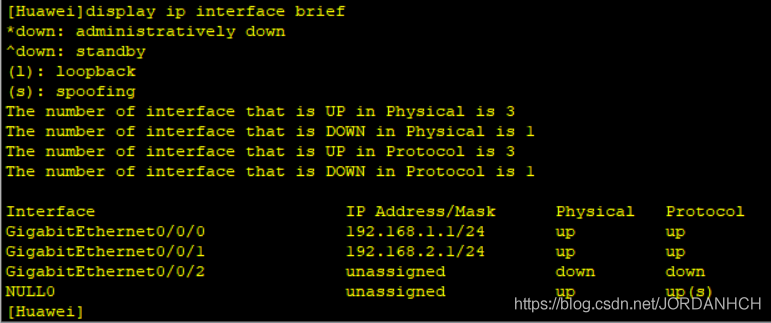

配置完畢后，可以利用 display ip interface brief 命令查看埠摘要，
界面如下：

在這里插入圖片描述

② 對路由器進行DHCP配置

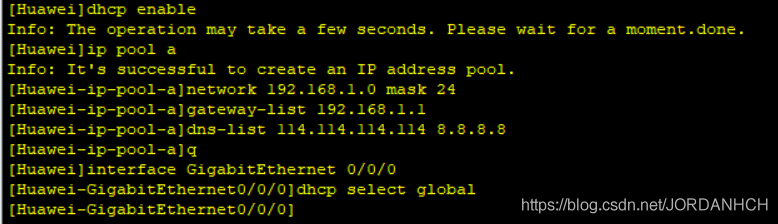

·創建一個名為 a 的池塘： 在系統模式下，我們先利用 dhcp enable 命令，開啟DHCP的服務；然后利用 ip pool a 命令，創建一個名為 a 的池塘（一臺設備上可以創建多個池塘，但一個池塘只能服務一個廣播域），然后利用 network 192.168.1.0 mask 24 命令關聯介面，然后利用 gateway-list 192.168.1.1 命令設定網關地址，再利用 dns-list 114.114.114.114 8.8.8.8 命令設定兩個DNS服務器的地址，最后回傳系統模式，利用 interface GigabitEthernet 0/0/0 命令進入 GE 0/0/0 埠，再利用 dhcp select global 命令在需要進行地址下發的埠上開啟dhcp服務，
界面如下：

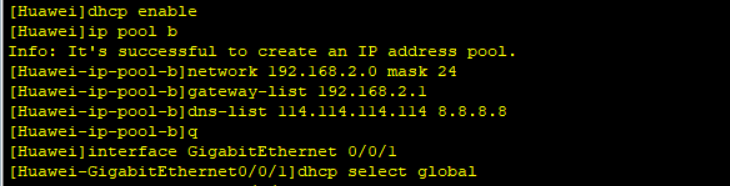

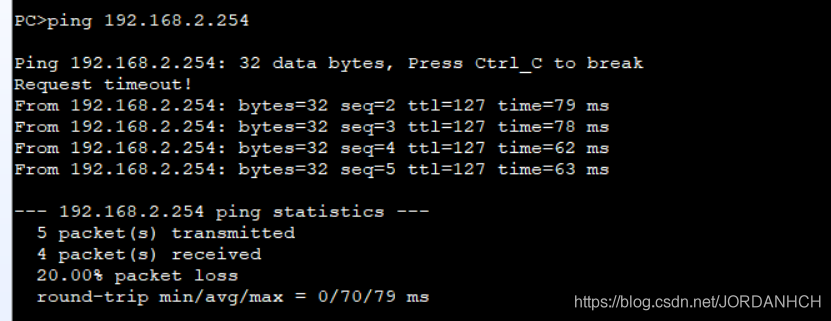

在這里插入圖片描述
