第九屆全國大學生GIS應用技能大賽下午試題參考

一、案例背景

我們現在是江蘇省城市研究科研專案組的一員，我們分配到了以下任務：
任務一：創建三甲醫院20 分鐘、45 分鐘服務區，并計算每一個地級市/縣級市擁有的
三甲醫院20 分鐘、45 分鐘服務區占全市面積百分比，
任務二：制作各地級市/縣級市城市聯系強度圖，

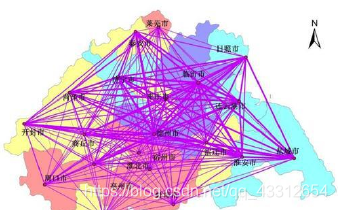

下圖是互聯網上搜索的城市聯系強度圖：

任務三：制作江蘇省地級市/縣級市城市中心度專題地圖，

二、資料說明（見“下午A”檔案夾中的“資料”檔案夾）

1. 主要道路.shp：江蘇省主要道路資料來源于OpenStreet 網站，
2. 江蘇省省界.shp：江蘇省行政區面資料，
3. 江蘇市屆.shp：江蘇省地級市面資料，
4. 江蘇縣界.shp：江蘇省區縣面資料，
5. 市級點.shp：江蘇省地級市點資料，
6. 縣級點.shp：江蘇省區縣點資料，
7. 三甲醫院.shp：江蘇省三甲醫院點資料，
8. 區縣資料.xls：江蘇省各區縣GDP 資料，

三、分析要求（100 分）

1. 處理研究區資料，（10 分）

我們的研究區是地級市市區和縣級市，請按照下面的要求創建縣市級點資料和縣市級面
資料，
注意：結果資料是本專案的研究區資料，之后所有的步驟都使用本步驟結果資料，請按
照要求處理資料并保證屬性資訊的正確，
（1）創建縣市級點資料，
縣級點資料中Name 欄位屬性值為“XX 區”并且屬于同一個地級市的點，請使用市級
點代替，
例如：在縣級點中，蘇州市一共有9 個點，分別是虎丘區、姑蘇區、吳中區、相城區、
吳江區、常熟市、昆山市、太倉市、張家港市，其中虎丘區、姑蘇區、吳中區、相城區和吳
江區屬于蘇州市市區，用市級點中的蘇州市代表，最終結果應該是蘇州市（市級點）、常熟
市（縣級點）、昆山市（縣級點）、太倉市（縣級點）、張家港市（縣級點），

參考步驟

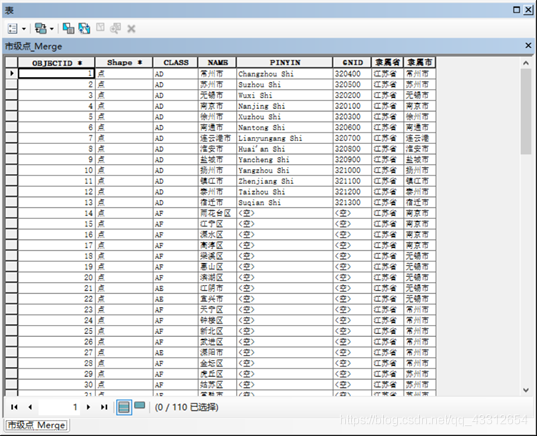

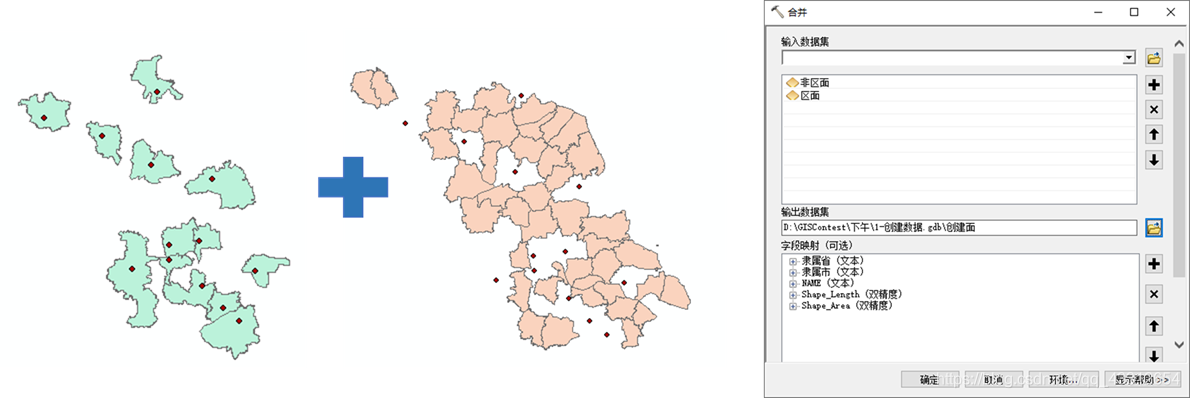

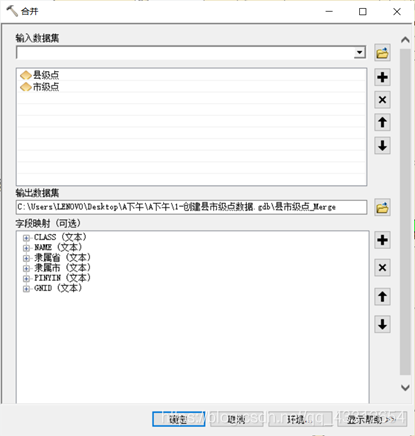

（1） 將縣級點以及市級點利用【合并】工具進行合并，得到整合到一起的結果，共計110個要素，

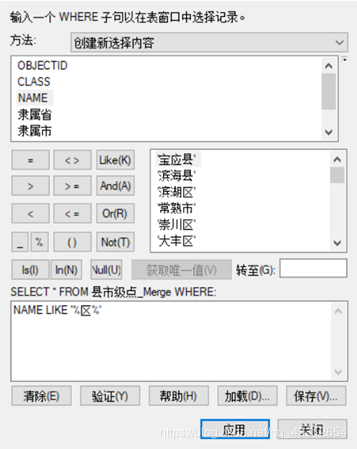

（2） 在合并圖層的屬性表中按照屬性選擇，SQL語言為NAME LIKE “%區%”，搜索出名稱中包含區的要素，然后進行反選得到題目要求的要素，然后進行圖層匯出，

（3）打開編輯器，開始編輯，按照屬性進行選擇，將名稱中包括“區”的要素選擇出來，然后按照位置進行合并，共得到13個要素，然后將不包含“區”的面匯出來，將兩個圖層進行合并，


（4）進行可視化展示，

2、創建江蘇省主要道路的道路網路，忽略所有轉彎耗時，（20 分）

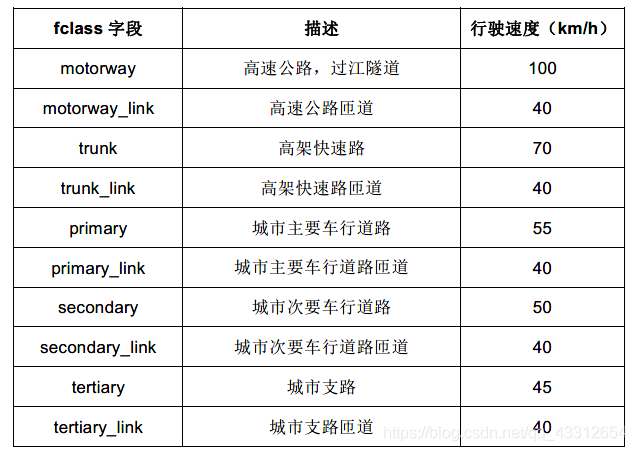

（1）主要道路的fclass 欄位含義和車行平均速度如下表：

（2）計算時間時，使用計時單位“分鐘”，
（3）道路資料已經做了初步處理，地面道路十字路口連接的地方已經全部打斷，您不需要額外處理，

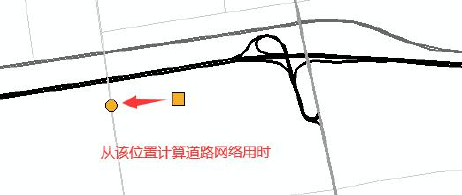

（4）路網分析定位時，只定位在primary、secondary 和tertiary 道路上，并且在最近的道路形狀上，如下圖所示：

參考步驟

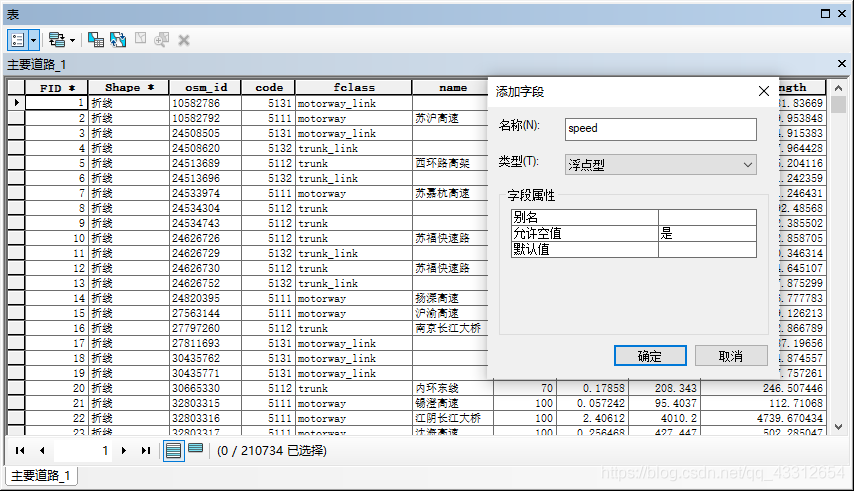

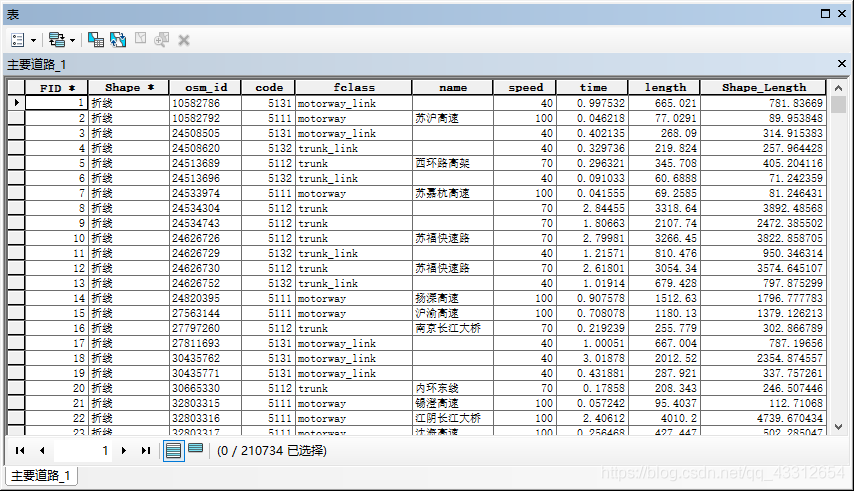

（1）添加速度【speed】以及時間【time】欄位，設定型別為【浮點型】，注意時間需要進行單位的換算，統計單位為分鐘，

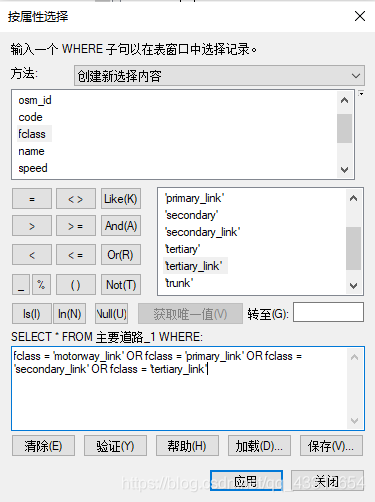

（2）按照題目中所給的不同道路型別對應的欄位資訊，【按照屬性選擇】進行設定，直接利用欄位賦值器批量進行賦值（此處也可以選擇構建模型批量賦值），

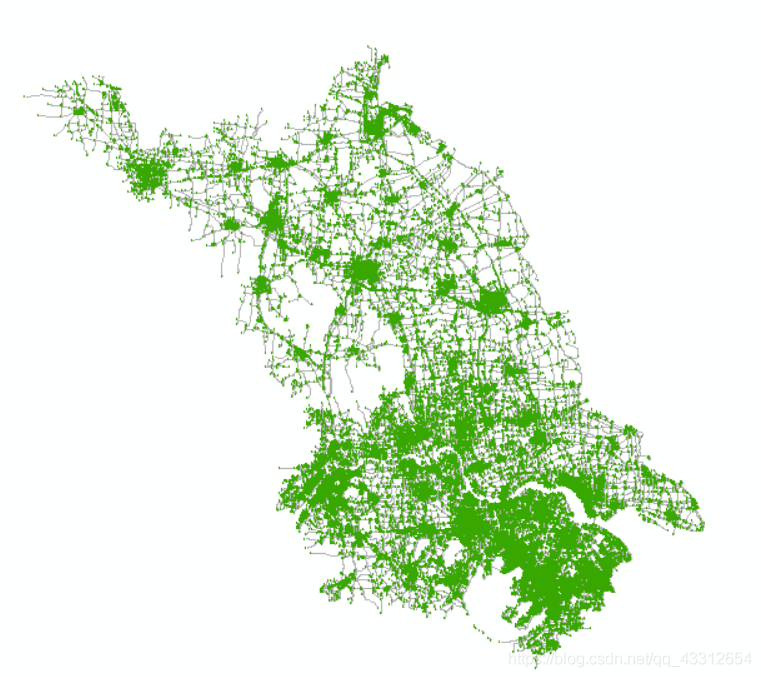

（3）新建檔案資料庫，新建要素資料集，構建網路資料集，將修改之后的【主要道路】圖層匯入到資料集中，在構建網路資料集時添加【長度】以及【時間】屬性欄位，分別對應屬性表中的【speed】以及【time】，注意不構建轉彎模型，下圖為網路資料集構建結果，

3、創建服務區并計算面積比（25 分）

（1）創建三甲醫院0-20 分鐘、20-45 分鐘車程服務區，（方向是默認的離開設施點）
（2）計算每個行政區內0-20 分鐘、20-45 分鐘三甲醫院服務區占總面積的百分比，
①面積百分比為除法結果乘以100，

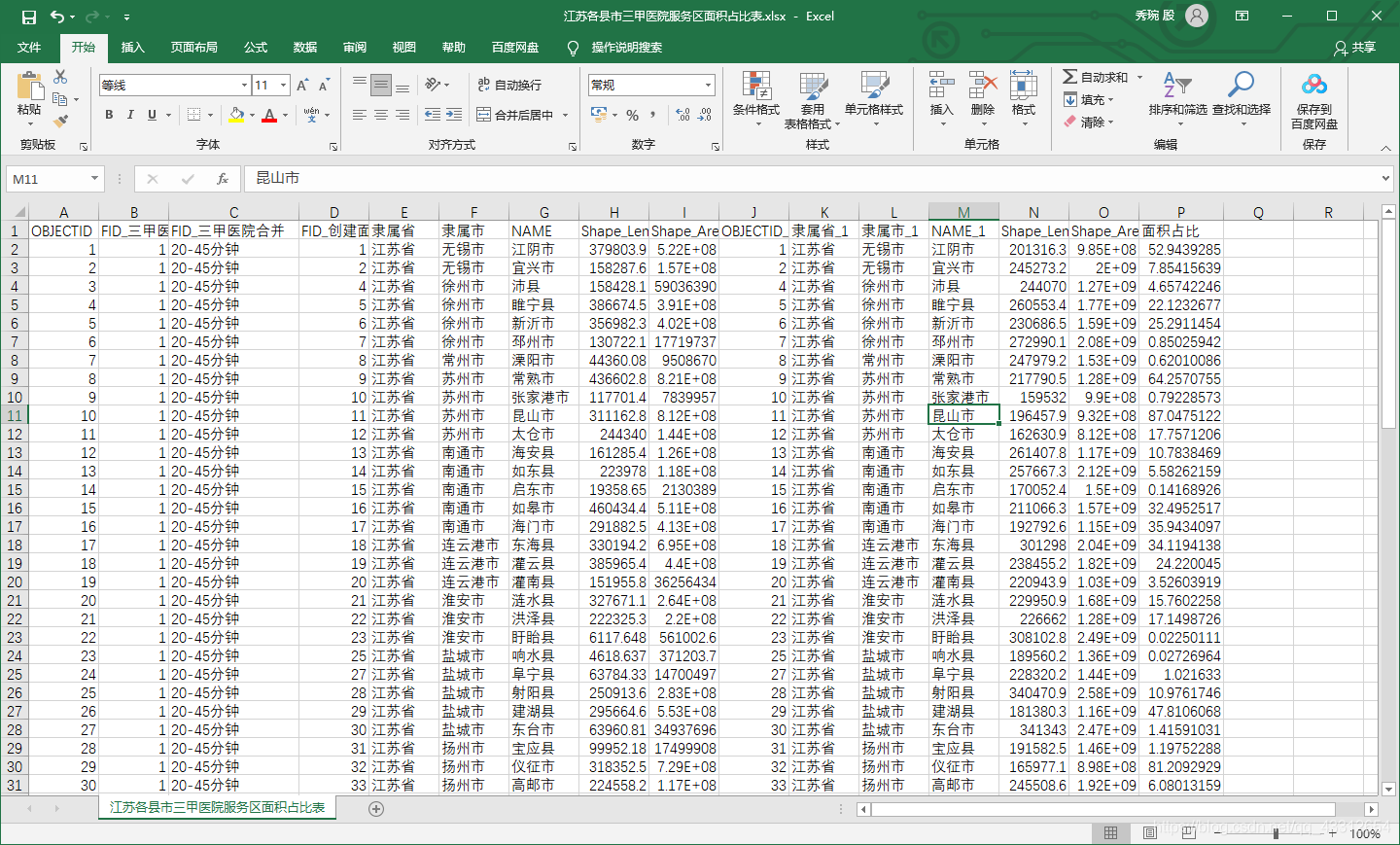

②將結果表格轉出成Excel 表格，命名為“江蘇各縣市三甲醫院服務區面積占比表”，
保存在結果檔案夾中，

參考步驟

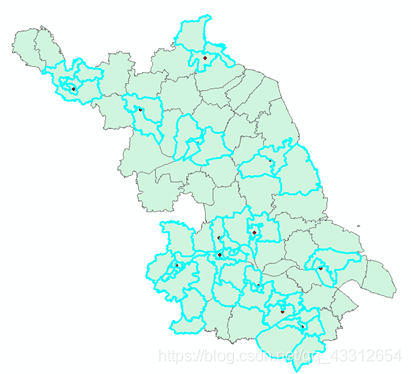

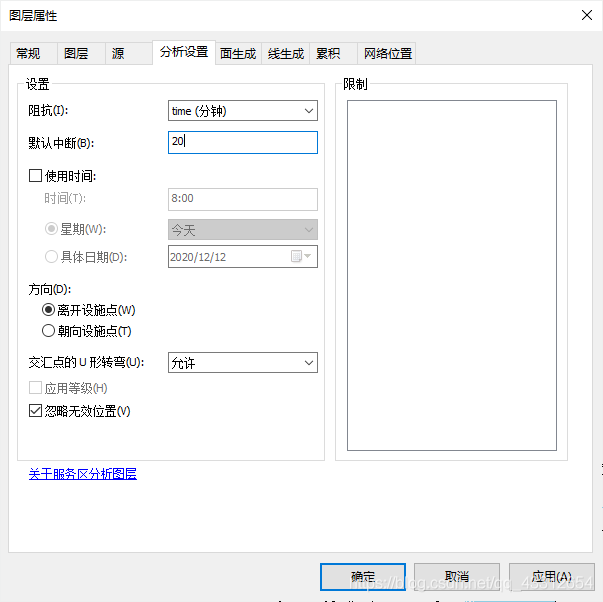

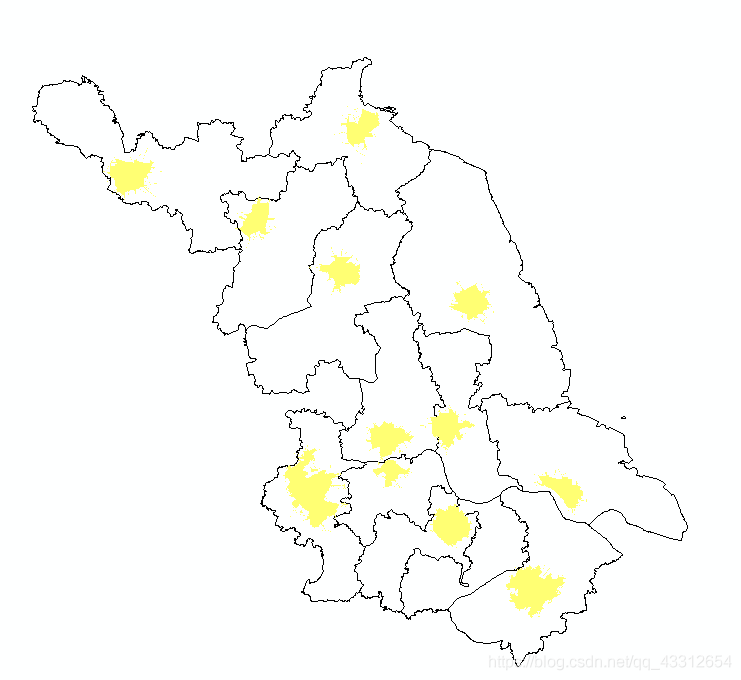

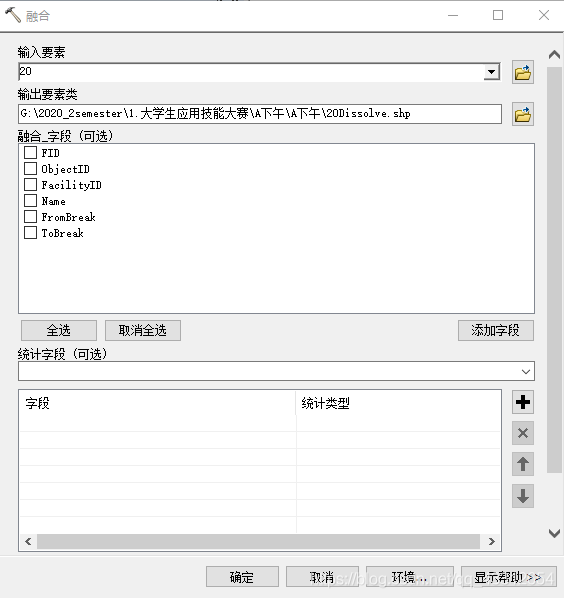

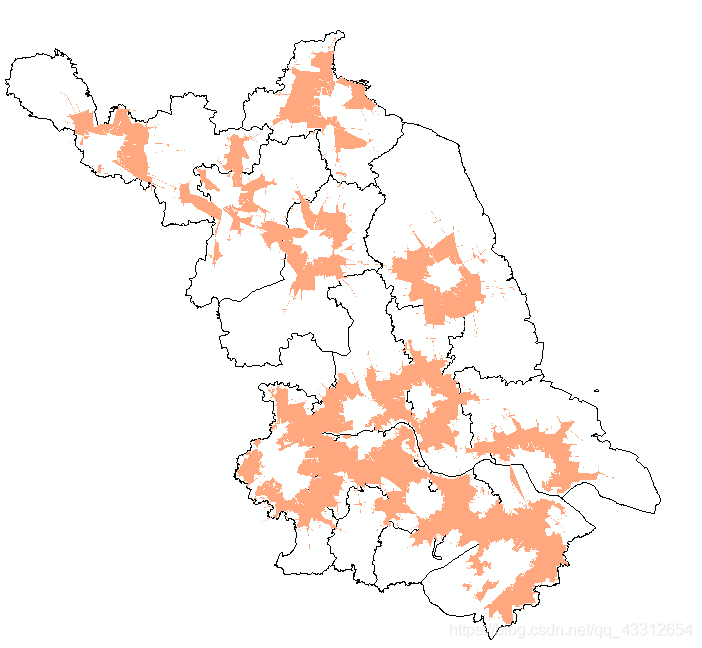

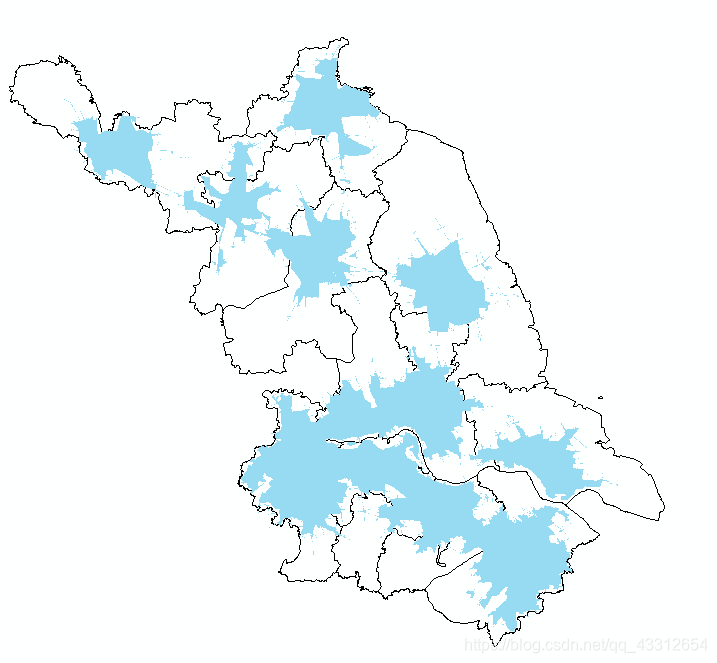

（1）利用題2中構建的網路資料集【創建服務區】，加載設施點位置即三甲醫院圖層，然后在圖層屬性中設定阻抗為時間time，默認中斷設定為20/45，并在累積選項卡下面選擇以time欄位進行累積，最后進行求解得到結果進行【融合】操作，結果如下，

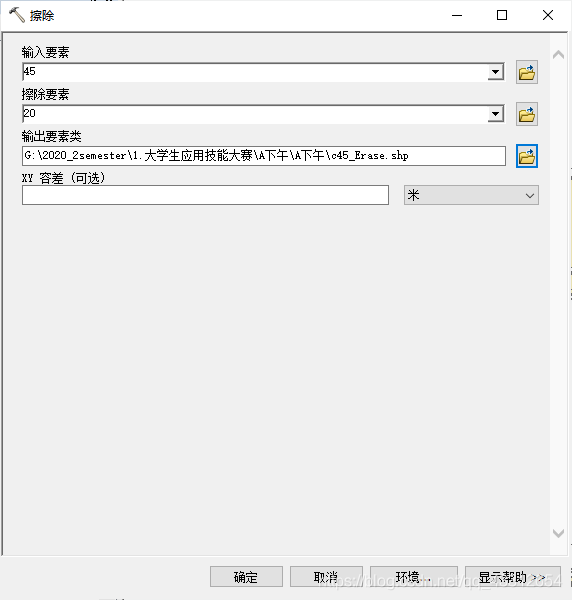

（2）繼續計算20-45分鐘的服務區范圍，利用45分鐘的服務區范圍對20分鐘的服務區范圍進行【擦除】操作，

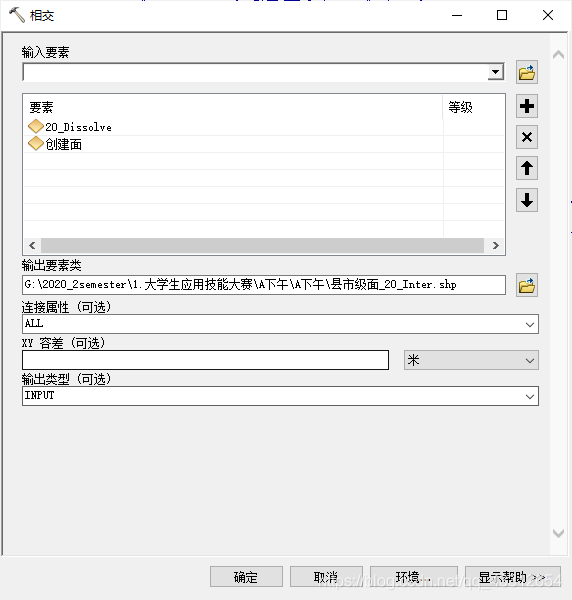

（3）將【20分鐘服務區/20-45分鐘服務區】分別和【縣市級面】進行【相交】處理，然后利用【空間連接】將相交處理的到的服務區范圍連接到【縣市級面】圖層上，匯總屬性為總和，

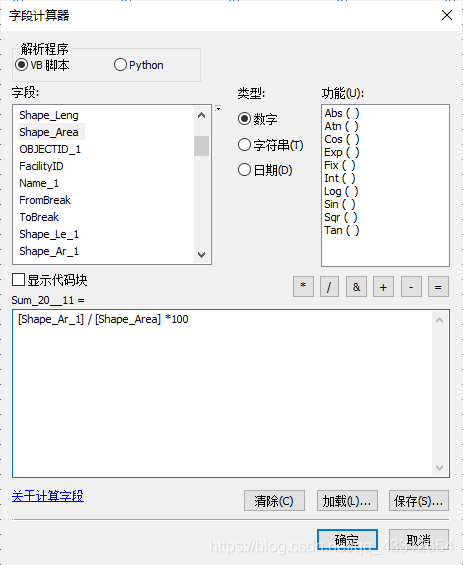

（4）利用欄位計算器，計算服務區在不同的行政區內的占比結果，

下圖為各行政區劃的服務區面積占比，

4、繪制各地級市/縣級市城市聯系強度圖，（25 分）

（1）在城市或區域規劃研究中，通常通過城市對外經濟聯系量測算城市或區域之間的聯系強度、競爭與合作關系，
（2）計算兩個區域經濟聯系的典型公式是：

其中Vi、Vj表示城市的經濟指標，通常用GDP（單位億元，浮點型欄位）表示，Dij為最短交通時間（單位分鐘），

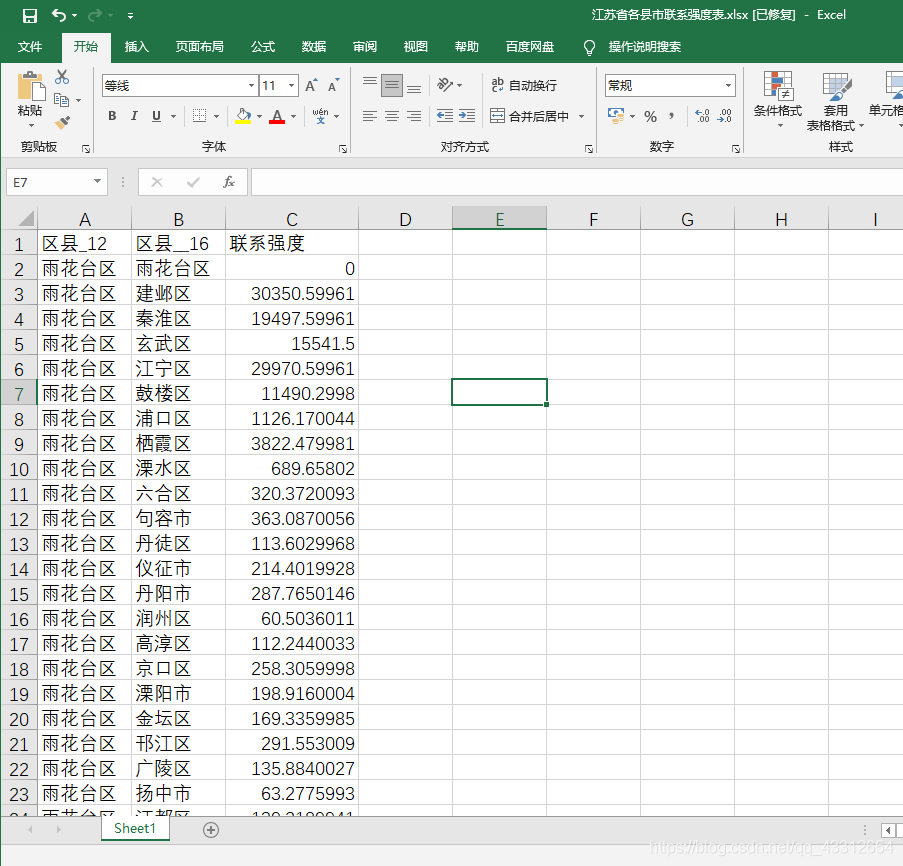

（1）將結果表格轉出成Excel 表格，命名為“江蘇各縣市聯系強度表”，保存在結果文
件夾中，
（2）當聯系強度值大于300 時，用直線將城市和城市連接起來，并用不同的線條粗細表
示城市聯系強度，

參考步驟

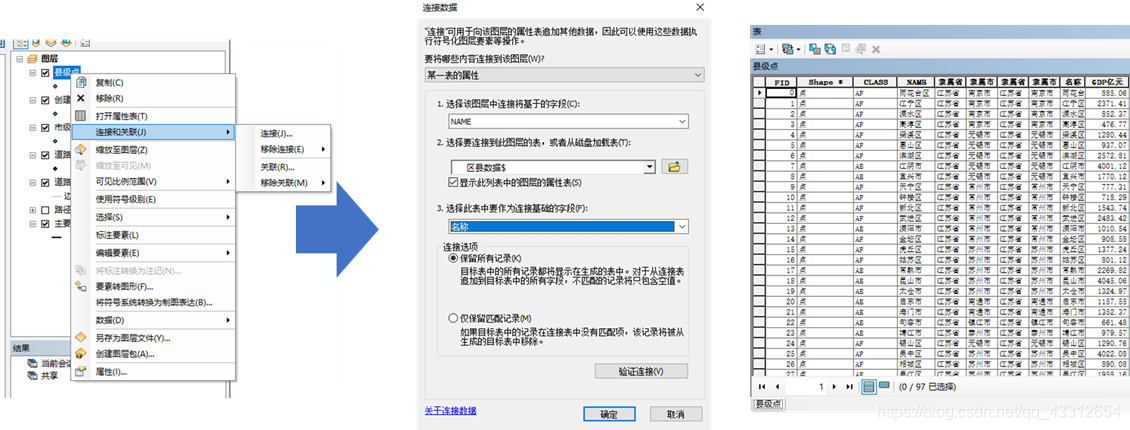

（1） 第一步將縣級點與提供的區縣資料通過相同的欄位進行連接，使其每個縣市具有GDP的屬性欄位，

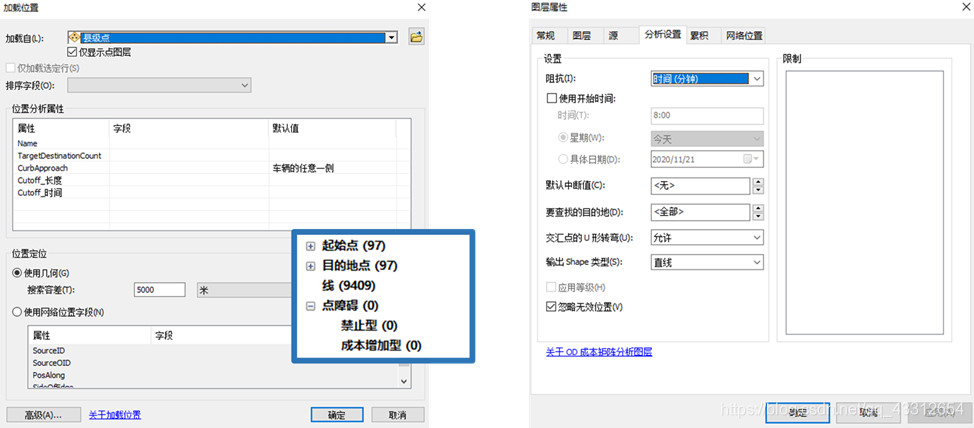

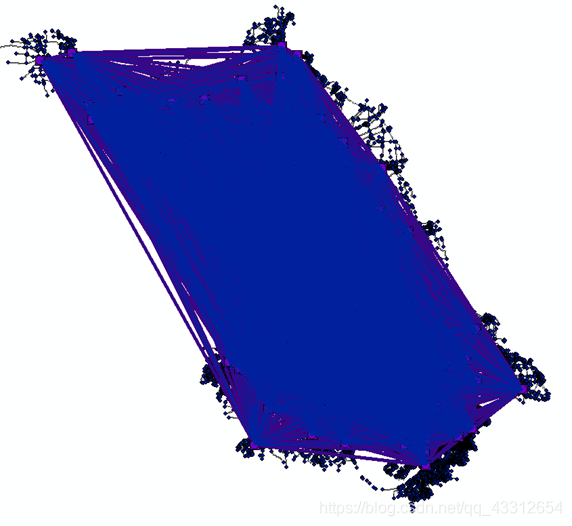

（2） 使用第二題中的道路網路資料集建立OD成本矩陣，起始點和目的地點都是加載連接后的縣級點，設定分析設定與累積，點擊生成路徑并匯出為OD成本路徑資料

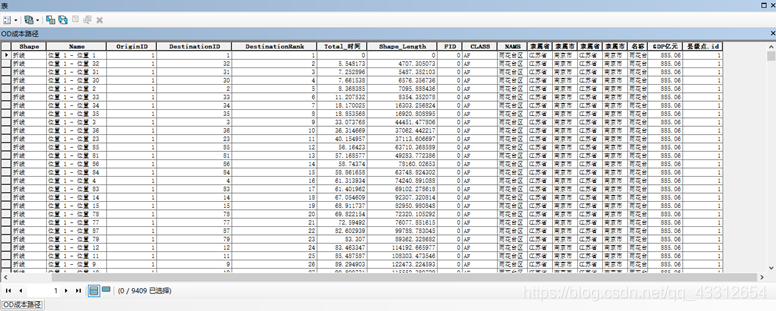

（3）匯出OD成本矩陣生成的路徑，

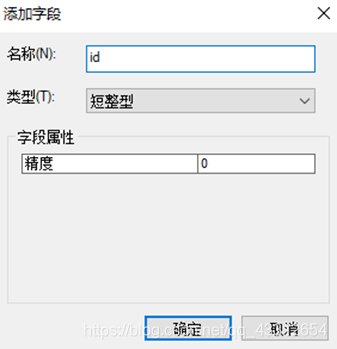

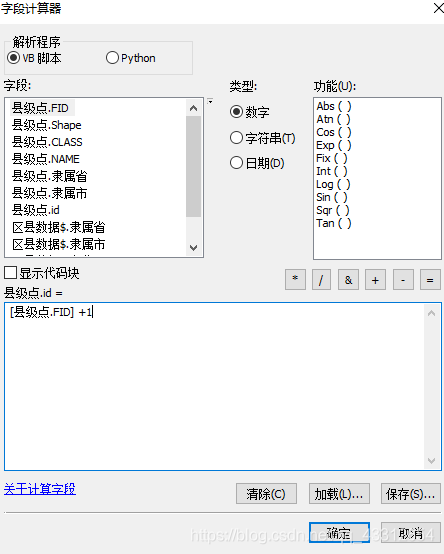

（4）添加臨時的欄位，命名為 id ，用于屬性連接，屬性值設定為縣級點的ID加1，

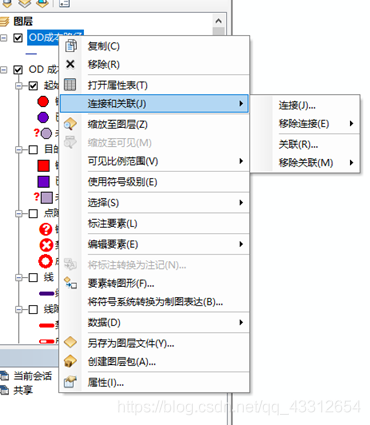

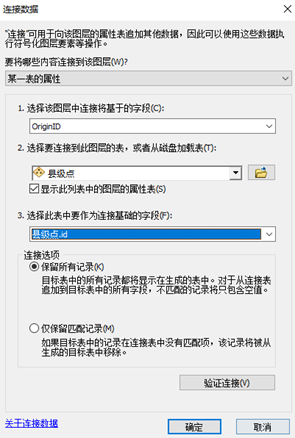

（5） 由縣級點圖層，利用連接和關聯-連接，進行屬性連接，

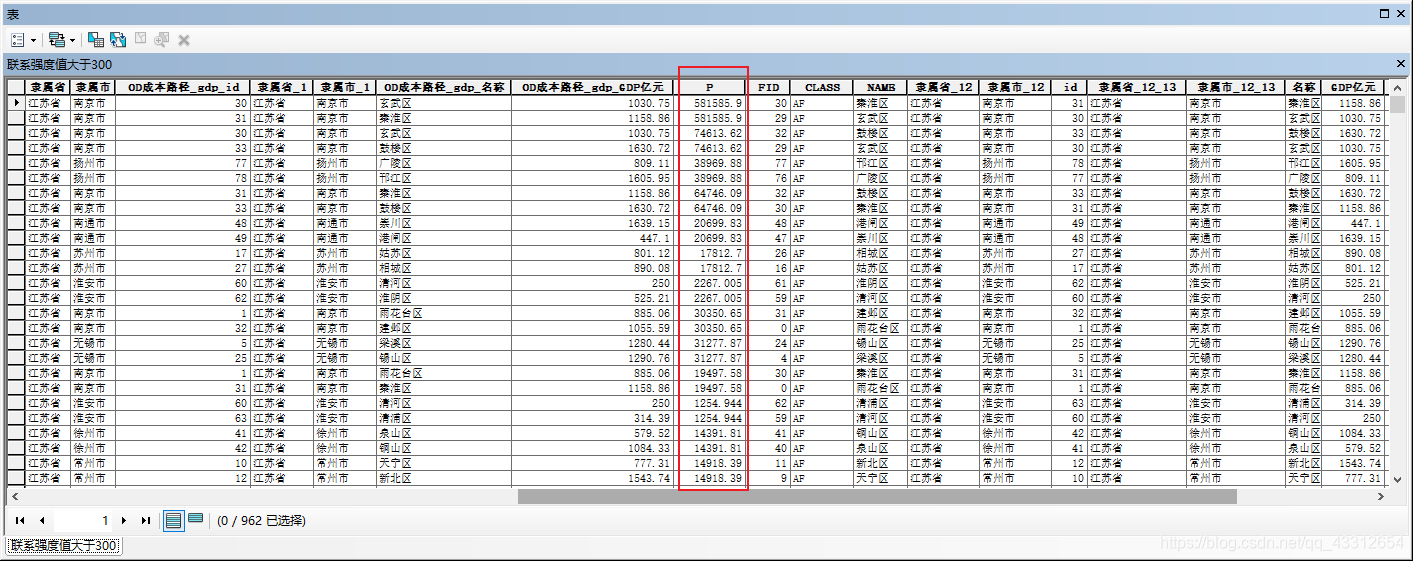

（6） 進行屬性連接，

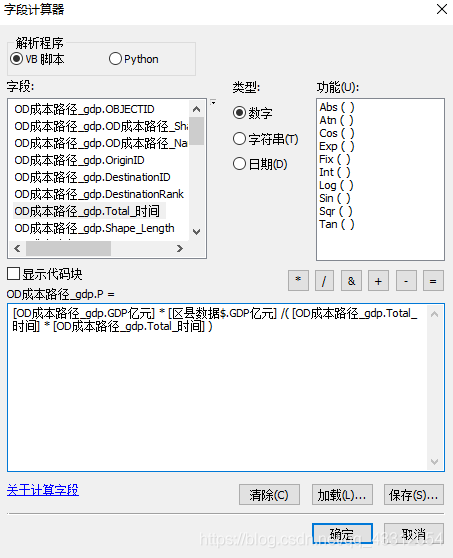

（7）添加欄位命名為 P ，用以計算城市聯系強度，按照題目要求進行【城市聯系度】的計算，

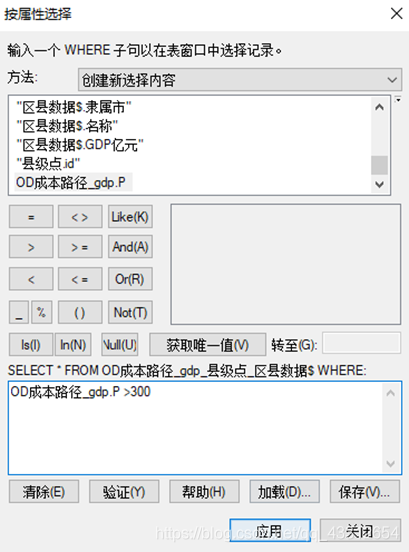

（8）選出聯系強度大與300 的區域，

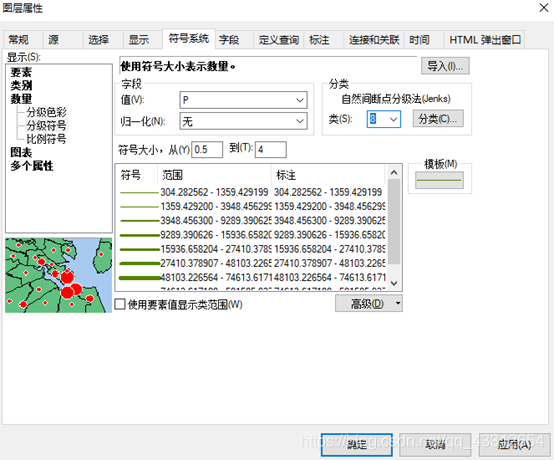

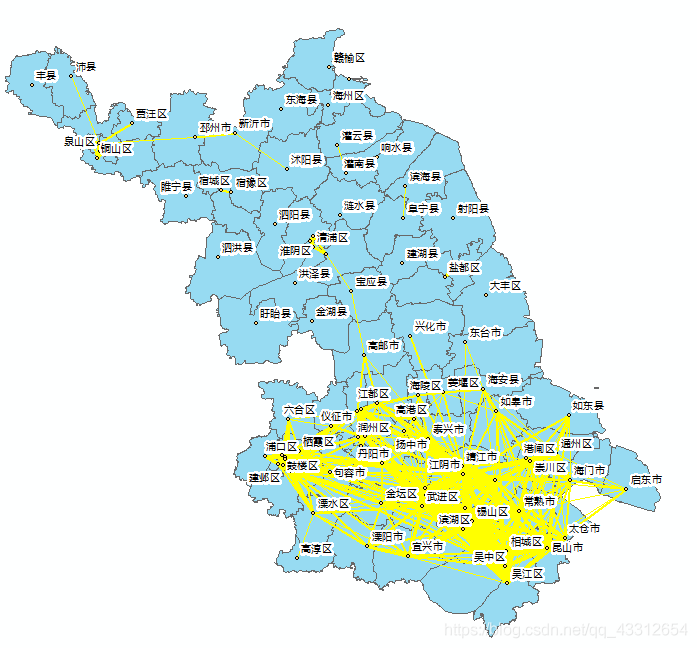

（9）匯出圖層，進行圖層符號系統的設定，

5、繪制城市中心度專題地圖（20 分）

城市中心度是該城市與所有其他城市聯系能力的總和，
（1）計算每一個縣市的城市中心度，并制作江蘇省各縣市（行政區面）城市中心度專題地圖，用不同的顏色區分不同的城市中心度，
（2）將結果表格轉出成Excel 表格，命名為“江蘇各縣市城市中心度表”，保存在結果文
件夾中，
（3）制作江蘇省城市中心度專題地圖，
①地圖上有研究區的城市名稱，
②地圖上有條狀比例尺、指北針、圖例，
③地圖最侄訓出成.jpg 格式，并存放在結果檔案夾中，

參考步驟

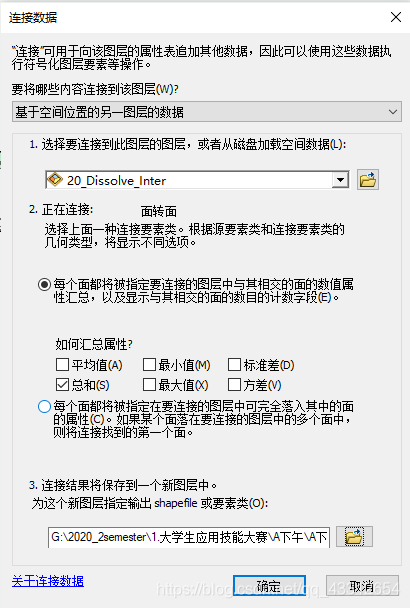

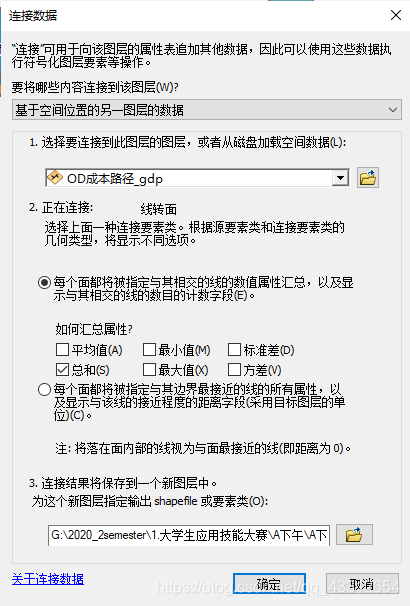

（1）首先利用圖層右擊中的【連接】工具選擇【基于空間位置的另一圖層的資料】進行空間連接，匯總屬性為平均值，

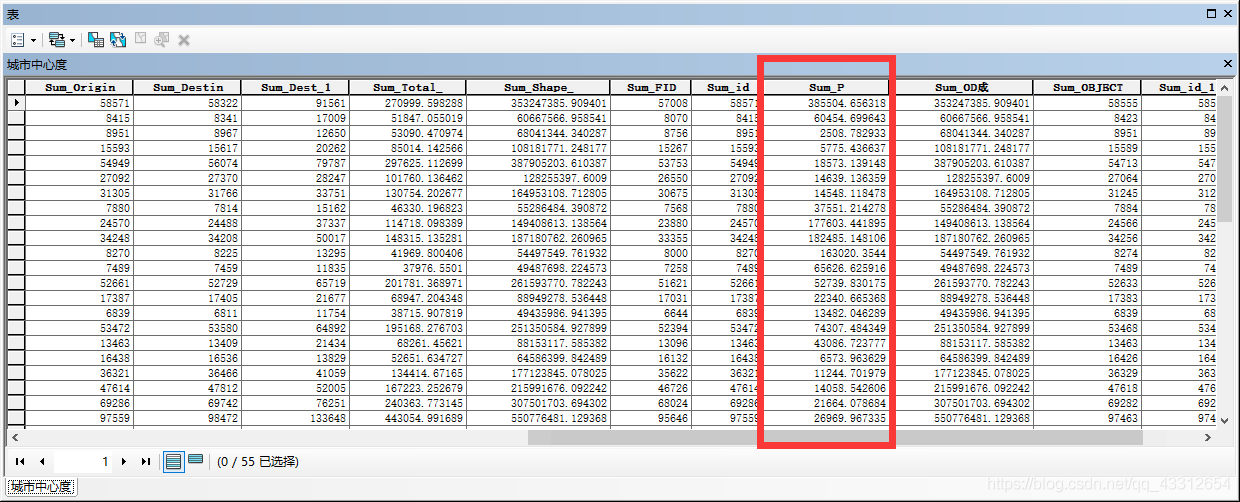

（2）如下圖所示的連接結果，其中SUM_P所對應的含義為該行政區所有城市聯系度的總和，

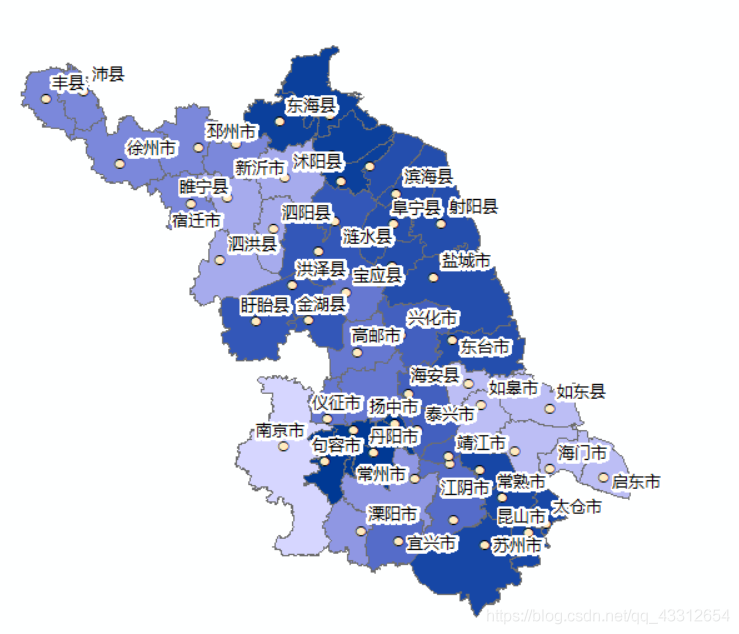

（3） 對連接后的圖層【城市中心度】進行專題制圖，選擇標注要素的屬性為【名稱】，然后對符號系統進行設定，添加所必須的地圖要素，指北針，比例尺，圖例以及圖名等，最后設定較合適的DPI，格式為JPG進行地圖的匯出，
