寫在前面

1.本系列分為五篇，包括（一）振蕩器的設計、（二）振幅調制器的設計、（三）高頻功率放大器的設計、（四）低頻功率放大器的設計和（五）緩沖器的設計，使用的軟體均為Multisim14，
2.下一個系列為基于Multisim的超外差接收系統，敬請期待，
3.免費分享整個電臺發射系統Multisim電路設計原檔案，評論留言就好啦，
4.轉載請標明原創作者，謝謝，

系統要求

1.載波信號頻率 535 ? 1605 k H z ? 535?1605kHz\, 535?1605kHz
2.中頻信號頻率 465 k H z ? 465kHz\, 465kHz
3.調制信號頻率 500 H z ? 10 k H z ? 500Hz?10kHz\, 500Hz?10kHz

基本原理

電臺發射系統是以自由空間為傳輸信道，把需要傳輸的信號加載到高頻振蕩中變換成電磁波的形式發送到遠方的接收點，

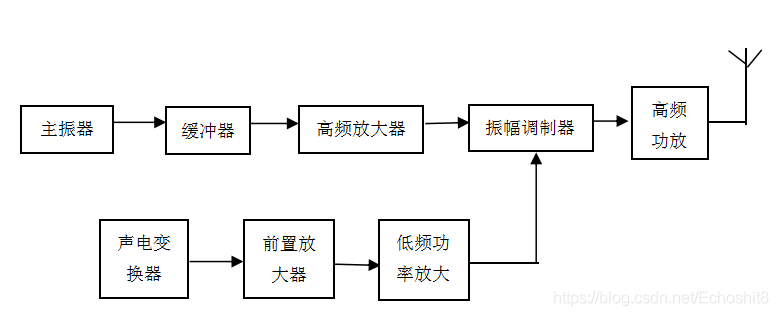

電臺發射系統總體框架如圖所示，
為了提高頻率穩定度，采用改進型的電容三端振蕩器——西勒振蕩器，并在它后面加上緩沖器，以削弱后級對主振器的影響，振幅調制器是發射機的核心，采用模擬乘法器實作對載波信號和輸入信號的調制，AM調制雖然功率利用率低，抗干擾能力差，但是接收設備簡單，仍廣泛應用于電臺發射系統，高頻功率放大器將調制信號的功率進行放大，以便信號的發送，

振蕩器的設計

請見上一篇（一）基于Multisim的電臺發射系統：振蕩器的設計，

振幅調制器的設計

請見上一篇（二）基于Multisim的電臺發射系統：高頻功率放大器的設計

高頻功率放大器的設計

高頻功率放大器原理

高頻功率放大器原理圖如圖所示，其作用是放大高頻信號，使發射機末級獲得足夠大的發射功率，以滿足發送功率的要求，然后經過天線將其輻射到空間，保證在一定區域內的接識訓可以接收到滿意的信號電平，

Multisim電路原理圖及分析

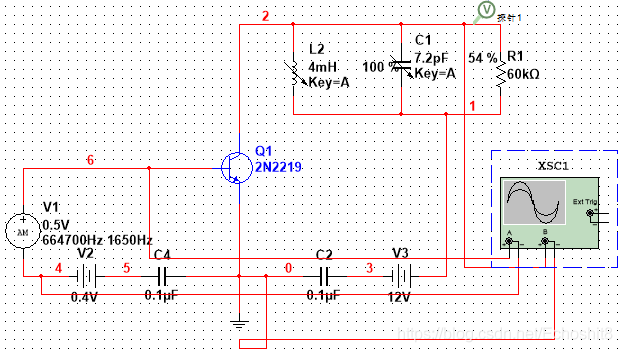

用Multisim14軟體進行仿真的電路如圖所示，
1.為保證三極管作業在放大狀態，在 u B E ? u_{BE}\, uBE?和 u C E ? u_{CE}\, uCE?間放置萬用表，以便隨時觀測和調整三極管的作業狀態；
2.當 R 1 ? R_1\, R1?過大時，波形出現失真，會出現放大倍數不統一的現象，不要害怕，細調電路直至滿足要求，

實驗結果及分析

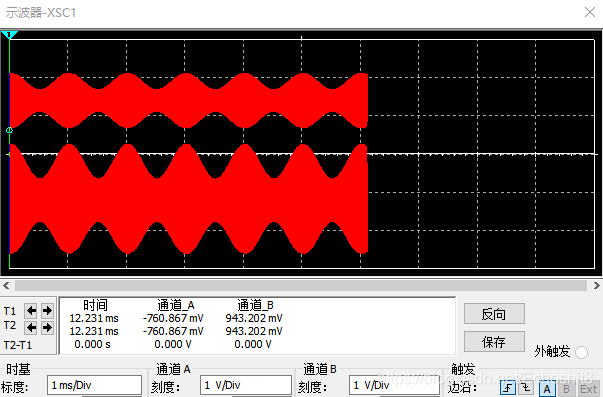

高頻功率放大器仿真結果如圖所示，
1.輸入AM波 V M A X = 500 m V ? V_{MAX}=500mV\, VMAX?=500mV，經過高頻功率放大器后輸出AM波 V M A X = 1.5 V ? V_{MAX}=1.5V\, VMAX?=1.5V；

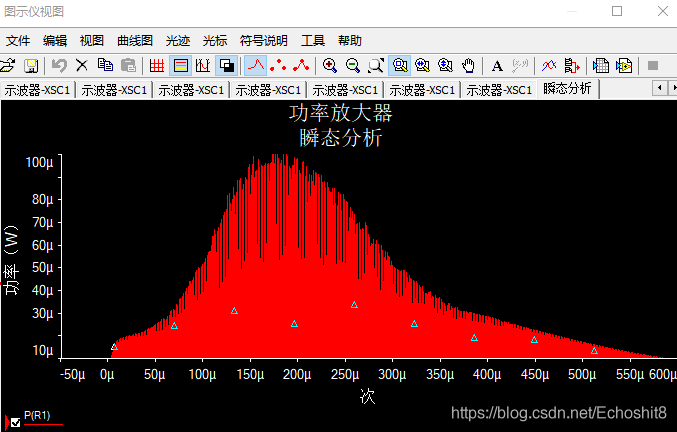

2.由功率放大器的瞬態分析可知電路獲得了足夠大的高頻輸出功率，

低頻功率放大器的設計

請見下一篇（四）基于Multisim的電臺發射系統：低頻功率放大器的設計，

緩沖器的設計

請見下一篇（五）基于Multisim的電臺發射系統：緩沖器的設計，
