不知道從什么開始，磁吸燈就火遍了整個家裝市場，磁吸燈不僅擁有軌道燈的優勢，其快捷的安裝方式和簡單的裝飾效果，更是讓它迅速成為當下年輕人家庭裝修時的首要選擇，
磁吸燈驅動也隨時熱門起來，越來越多的人來做磁吸燈驅動，對于磁吸燈調光方案，多數為2.4G撥碼開關型的磁吸燈和2.4G雙色調光調色磁吸燈方案，
針對磁吸燈市場，惠海半導體運用恒流芯片H6228推出了調光性能好的磁吸燈方案，惠海半導體的磁吸燈方案具有成本優勢，同時也注重調光性能，能做到調光無頻閃以及調光深度低可調至0.1%，調光曲線平滑，一致性高，

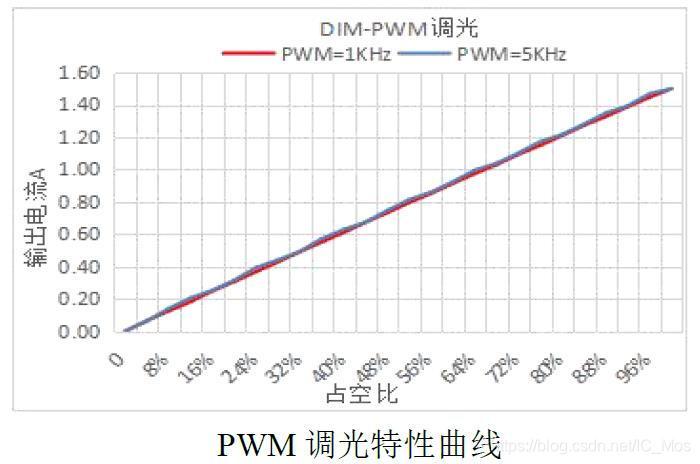

應用測驗曲線：

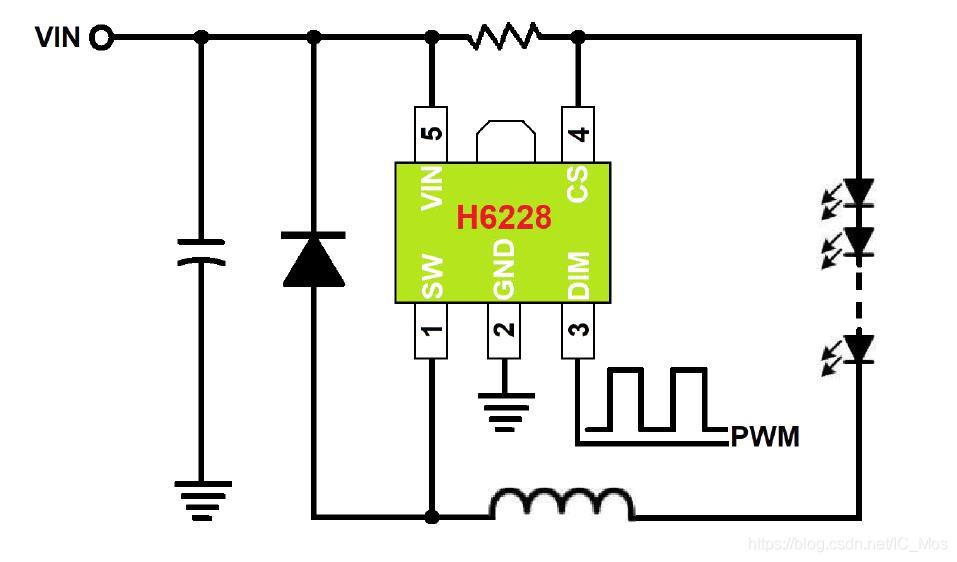

應用測驗原理圖：
以下，將磁吸燈驅動芯片的設計方案特性分享出來：
1．H6228是一款連續電感電流導通模式的降壓型LED恒流驅動器，用于驅動一個或多個LED 燈串，H6228作業電壓從4V到50V，提供可調的輸出電流，輸出電流可達到1.5A，內置功率開關管，采用高端電流檢測電路，支持PWM模式調光和模擬調光，輝度可達65536 級，
2．H6228內置過溫保護電路，當芯片達到150℃時，過溫保護點進入過溫保護模式，它將它將開始逐漸降低輸出負載電流，從而限制輸入功率，以提高系統的可靠性，

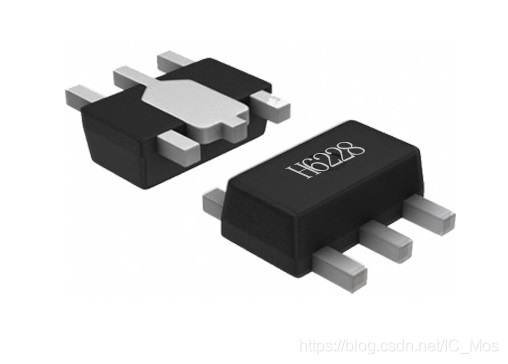

3．H6228電路架構使得在低壓差作業時輸出電流無過沖，提高LED作業壽命，H6228采用的恒流電路具有優異的負載調整率和線性調整率，H6228采用SOT89-5封裝，
4．低壓無過沖、高端電流檢測電流精度±5%、內置60V低壓MOS、輸入寬電壓4-50V、輸出電流可高達1.5A、開關頻率:≤1MHz、高效率：可達98%、輝度控制頻率可達:25KHz、滯環控制、無需環路補償、內置智能溫度保護、高溫掉電流，

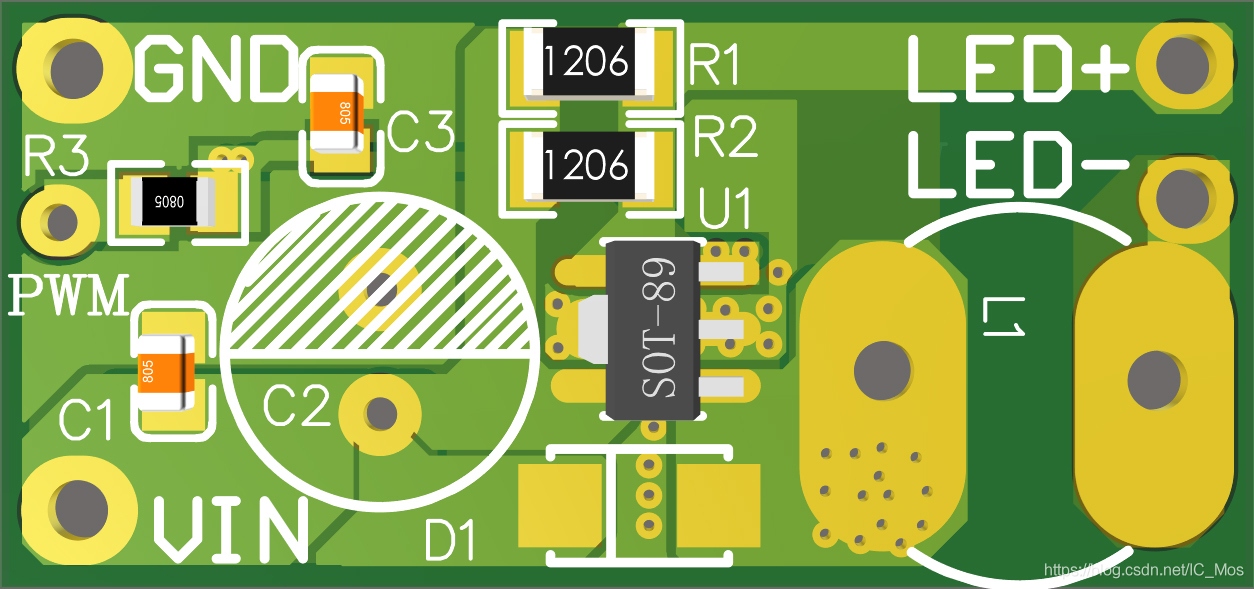

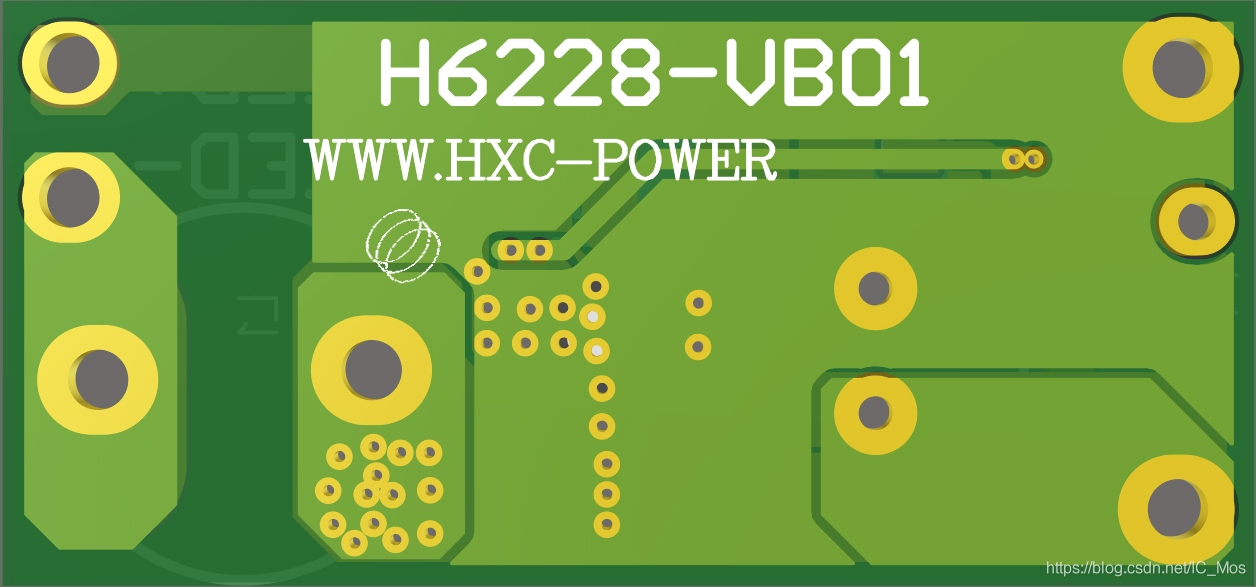

DEMO演示圖

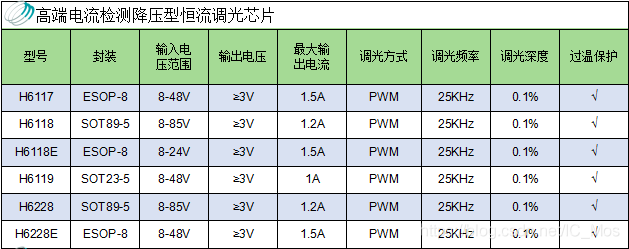

分析惠海半導體 降壓恒流調光芯片選型方案表
以上是我所設計的48V磁吸燈IC方案 如有建議或者疑問可以留言交流，
歡迎各位工程師指教，
