這篇博客將使用AD17軟體，以STM32f103C8T6最小系統板為例子來詳解如何得到一塊屬于自己的電路板，
? 一、畫原理圖
打開AD17新建工程?

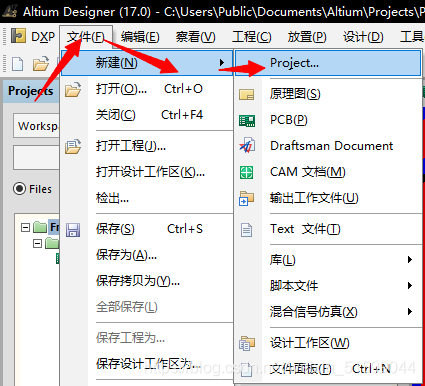

點擊檔案->新建->Project
然后在彈出的視窗點擊“OK”

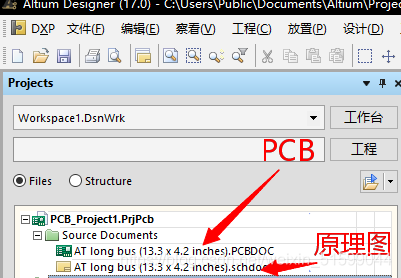

此時已經成功新建了一個工程，在這個視窗下會有兩個檔案，圖示黃色的是原理圖檔案，圖示綠色的是PCB檔案，

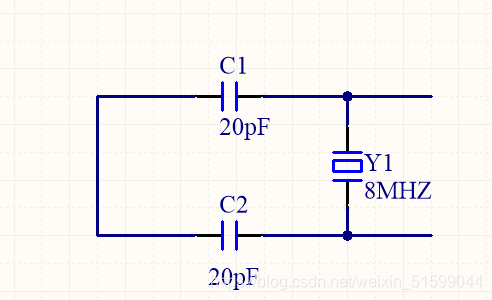

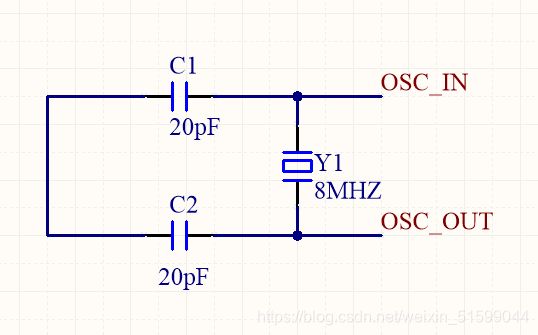

制作一塊電路板的思路是先將電路畫在原理圖上然后把原理圖轉化為PCB圖，根據這個思路，我們先雙擊原理圖檔案，并以晶振電路為例在原理圖上畫個電路圖出來，

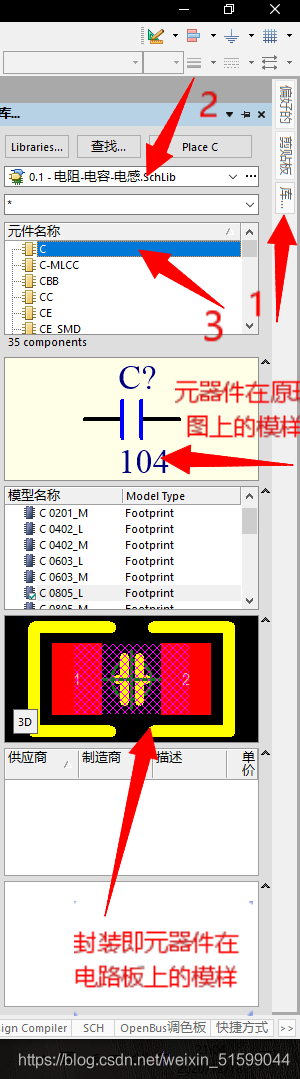

? 一般來說大部分元器件都能在庫中找到對應的原理圖和封裝，以晶振電路為例所以我們可以點擊庫找到需要的電容和晶振，然后放置，

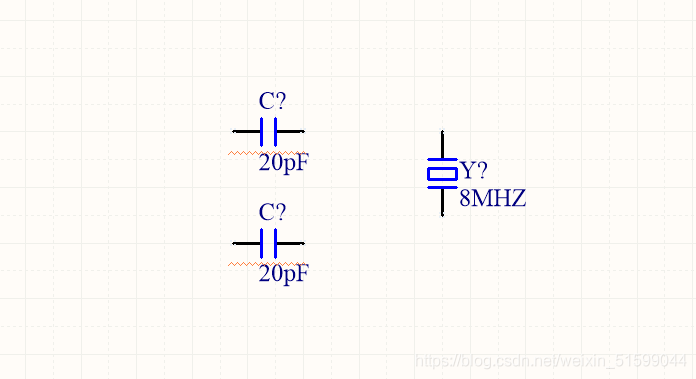

從庫中拿出器件后會發現有波浪號，這一般說明是重名了，

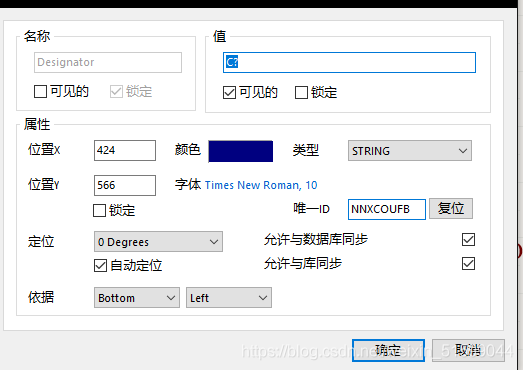

此時雙擊器件的名稱然后更改一下就好了，
然后要開始放置線了，點擊放置線按鈕，
將器件連接起來~
然后點擊放置網路標號按鈕
連接網路
PS：一定要確認對應網路是否連接上，拖動網路標簽，發現對應的線一直跟著扭動，說明連接，

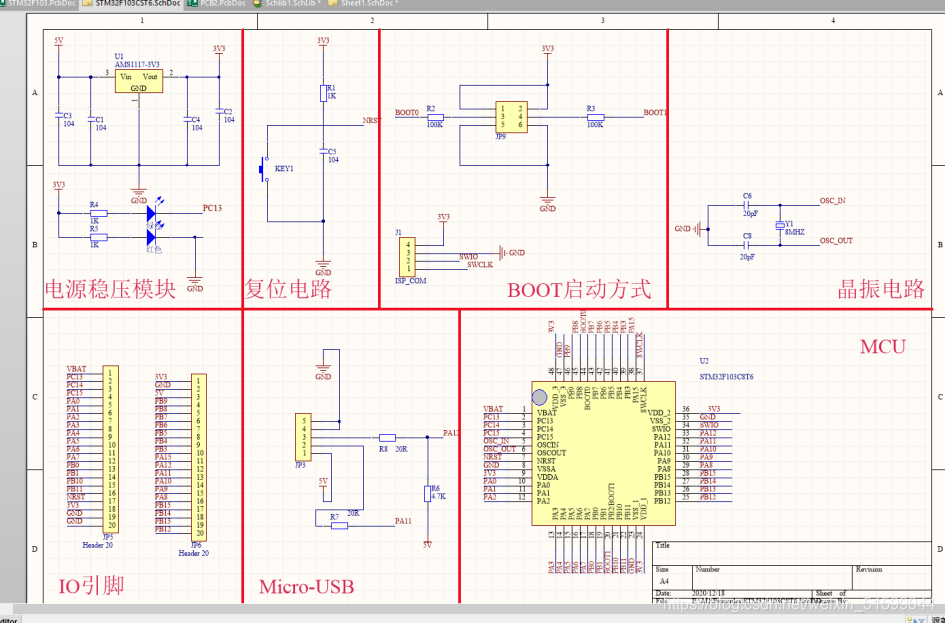

然后把剩下的原理圖補齊~
完成了原理圖就離成功只差一半了
二、畫PCB圖
接下來要將原理圖轉化為PCB圖
點擊設計，然后是update PCB XXXX
在彈出的視窗中找到“room”欄取消勾，
然后先點擊生效更改再點擊執行更改
轉化完成，這時點開我們的PCB檔案

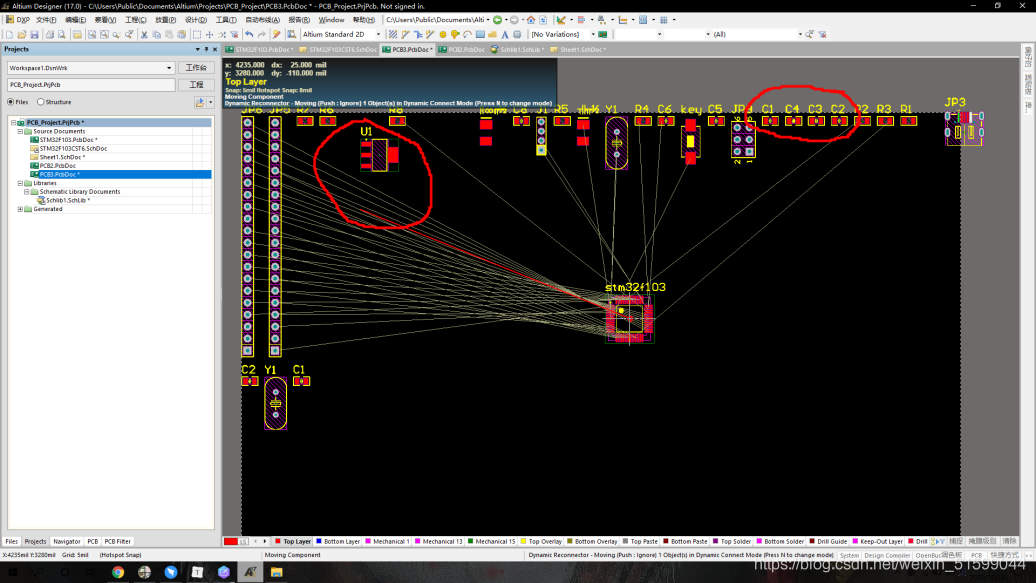

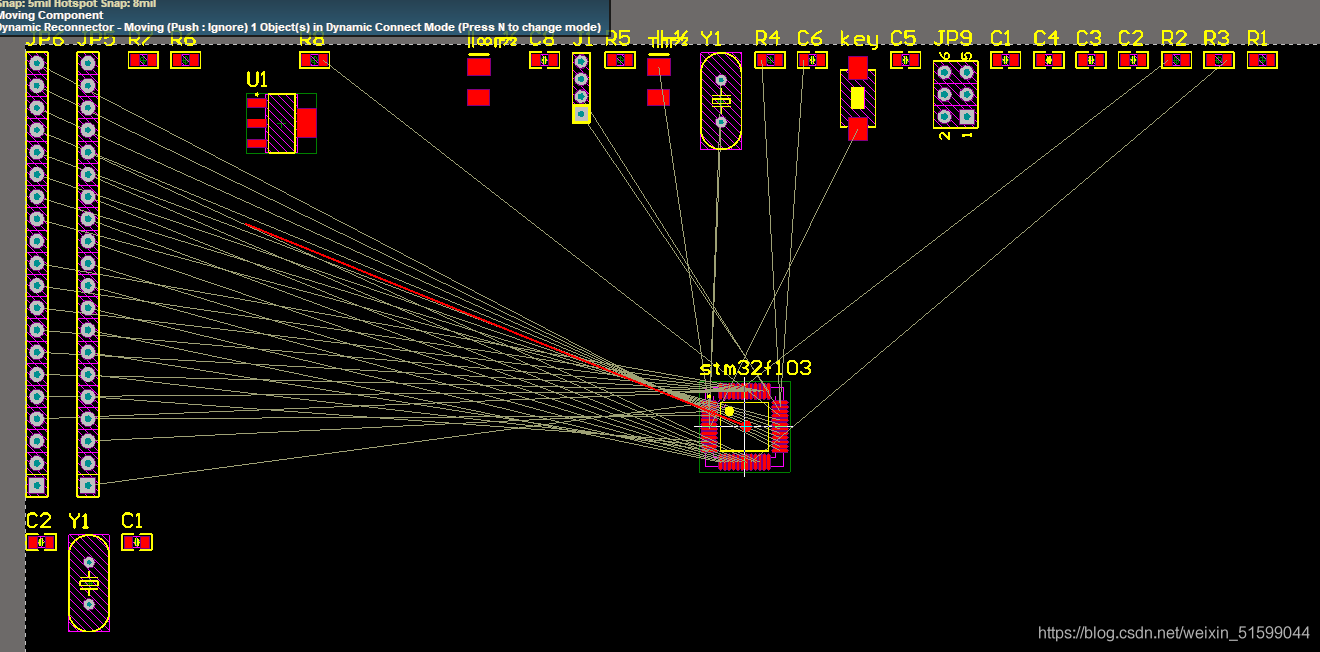

所有的器件都已經在這了，器件之間白色的線就是電路，而接下來要做的事就是規劃器件的布局，為了后續的布線方便，白線要盡量避免相交，

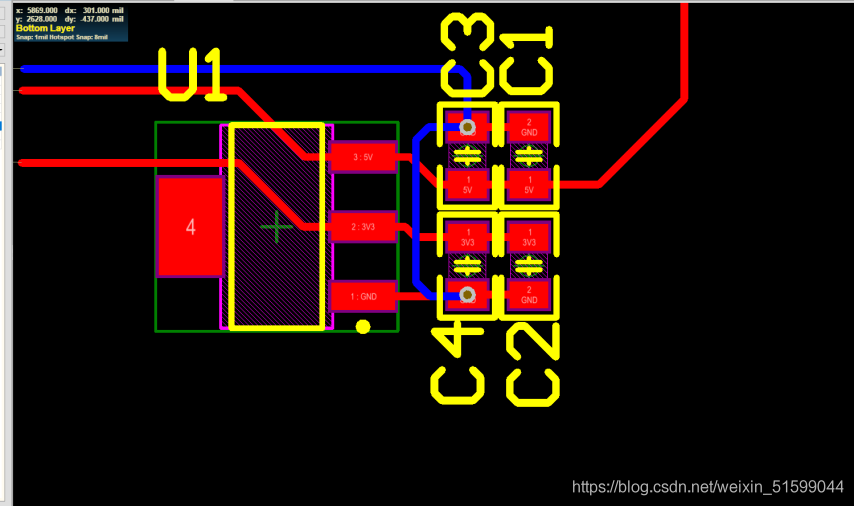

以電源穩壓模塊為例子，
先查看電源穩壓模塊的原理圖

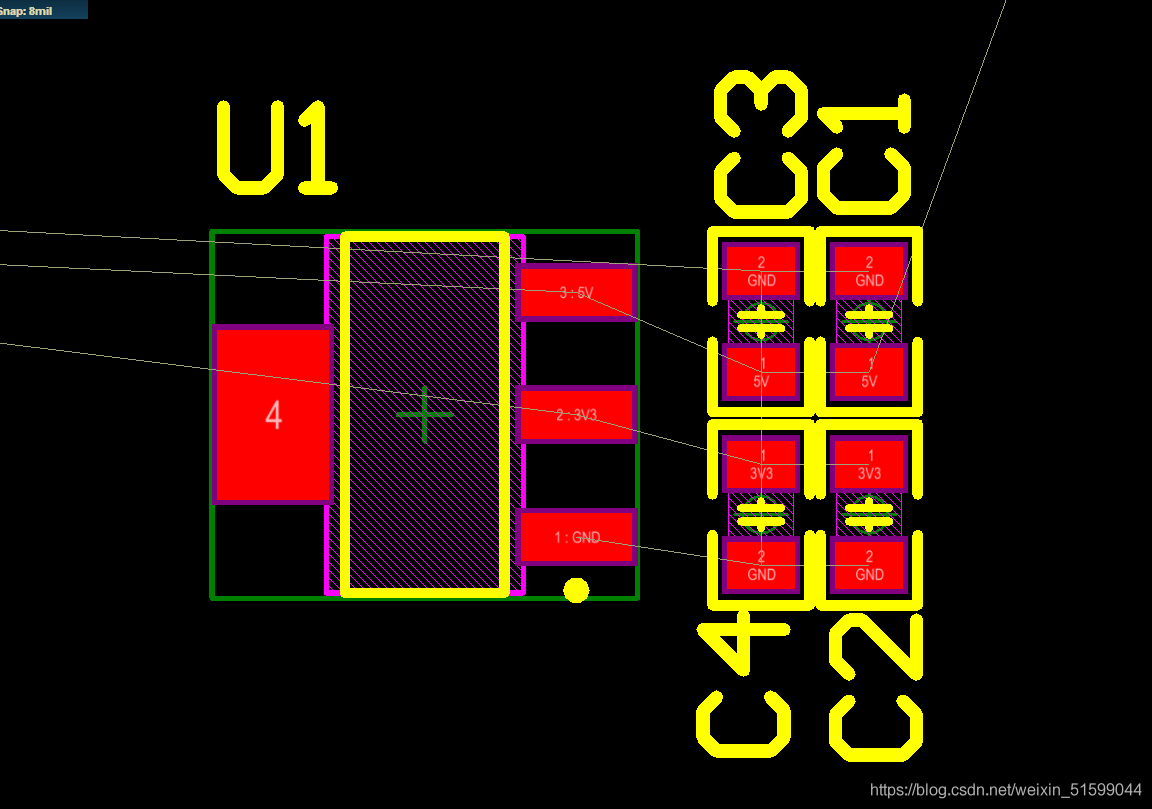

找到對應的穩壓芯片以及三個電容，
將他們放置一起，合理的布局一下

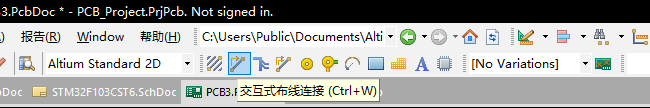

然后開始布線

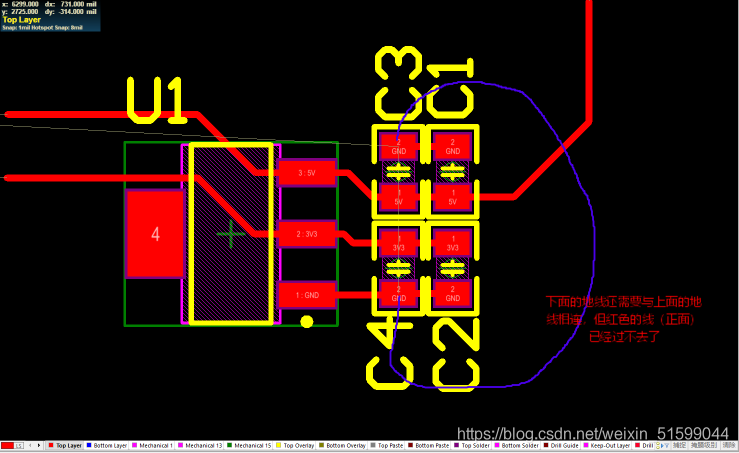

布了一會兒發現正面的線過不去了
此時可以在器件貼片處打一個過孔，然后通過反面的線連起來

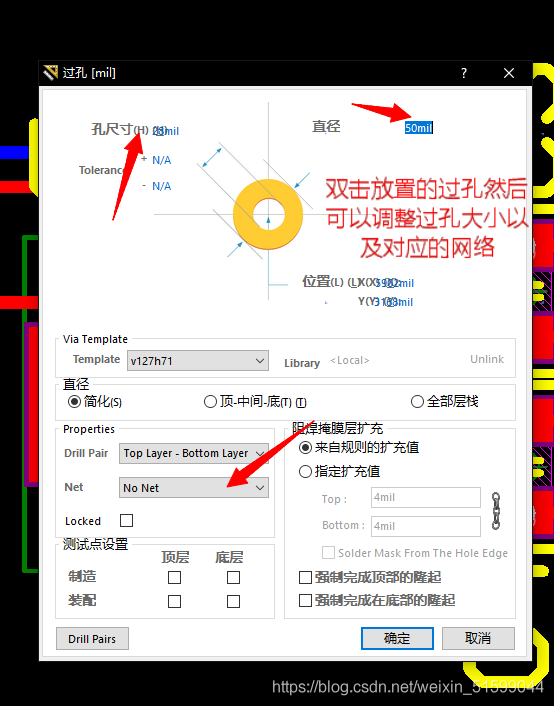

雙擊放置的過孔修改屬性
修改后再繼續布線

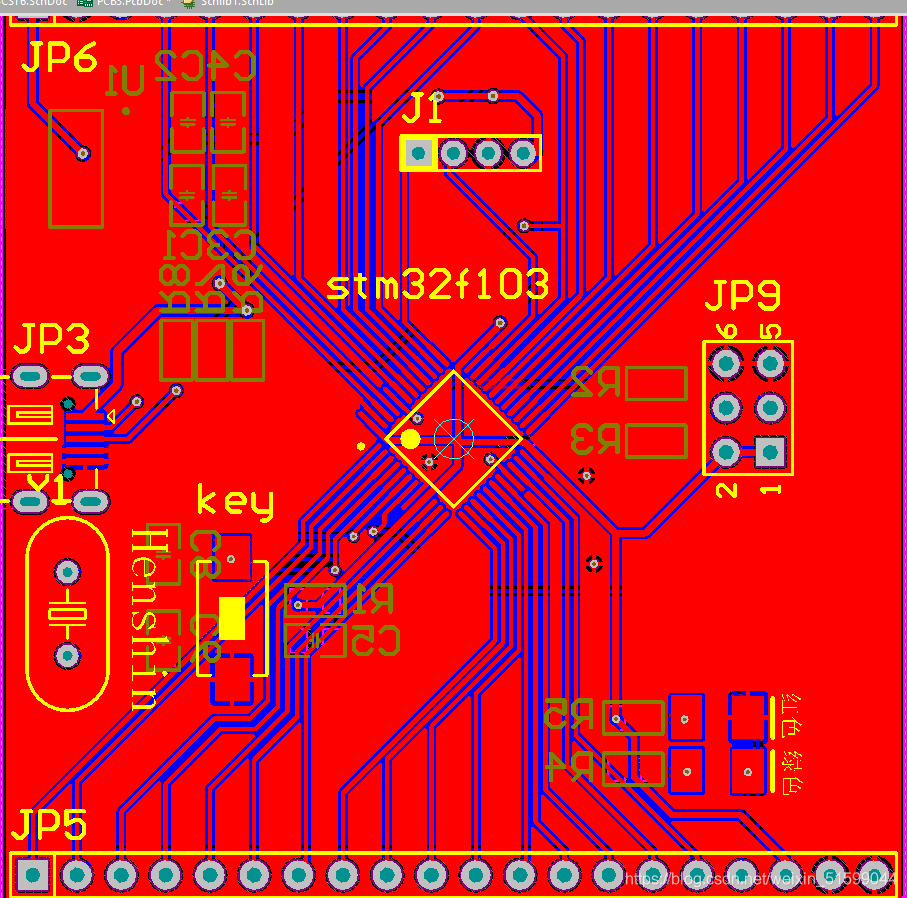

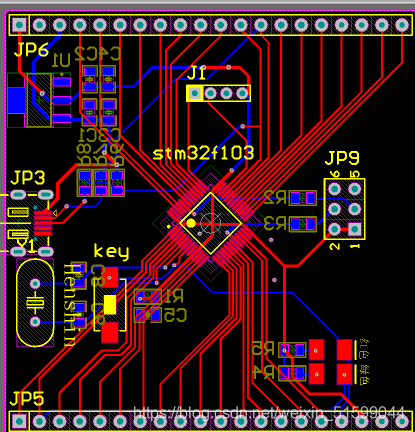

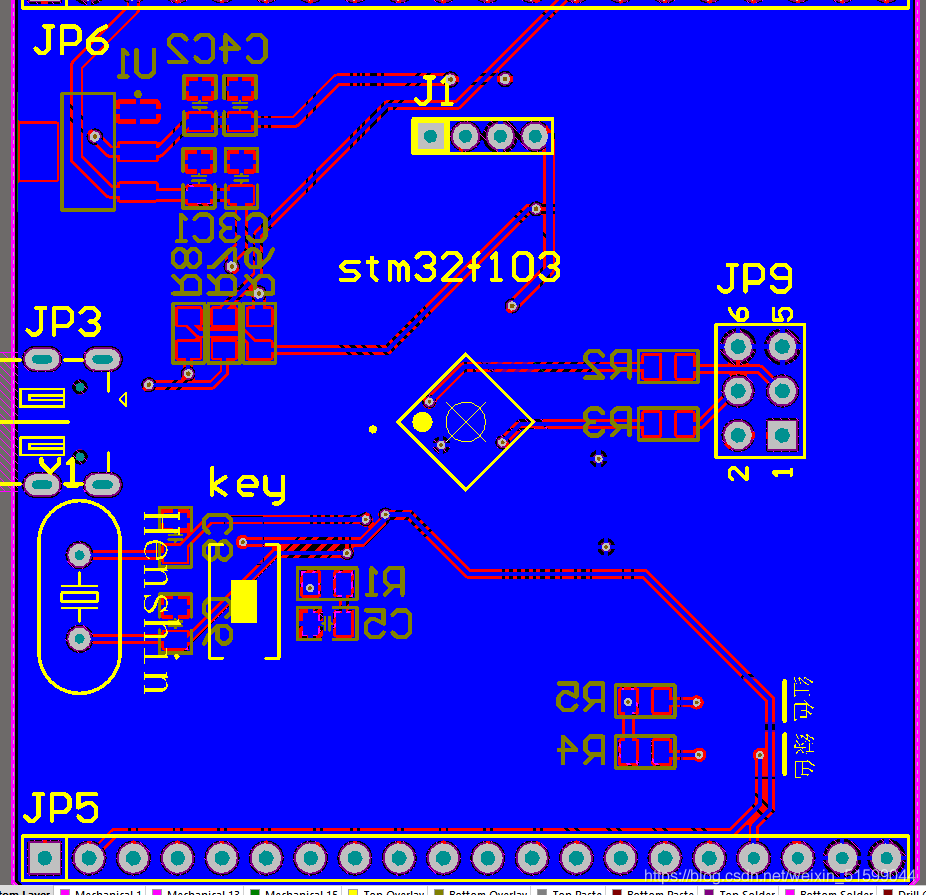

這樣我們的電源穩壓模塊就布好了，然后繼續把其他的器件都布好，

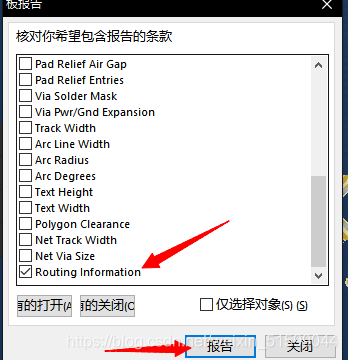

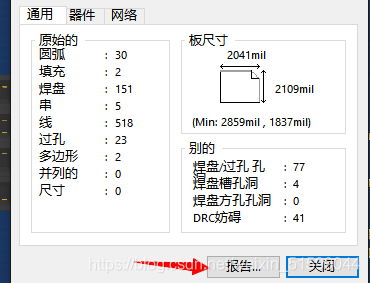

布線后檢查一下是否漏線

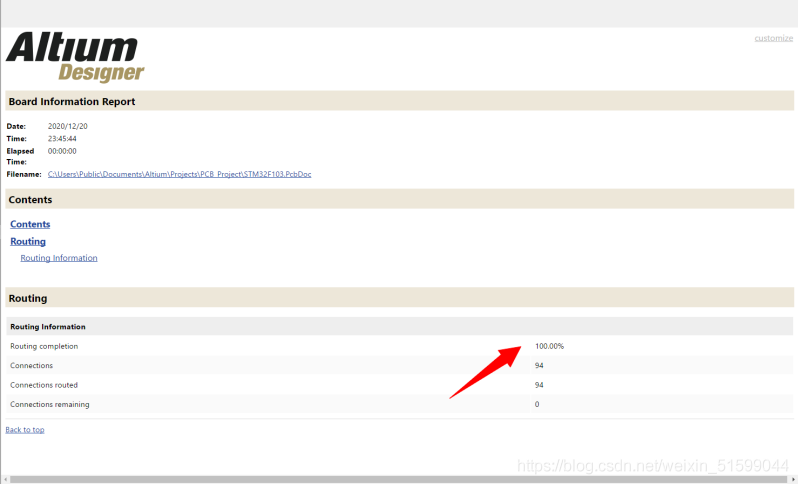

100％！！非常完美

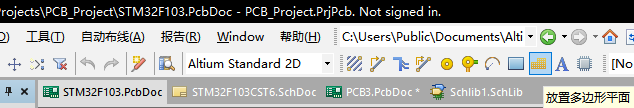

然后進行敷銅

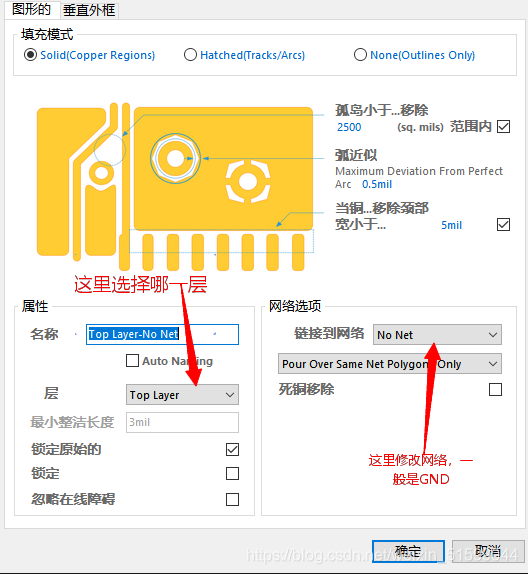

點完后會彈出個界面來調整屬性
然后按照板子的大致形狀敷銅，別忘了正反面都要，
到這里就只差最后一步畫上板邊框
點擊放置走線，沿著板子的外形畫一遍就可以了，

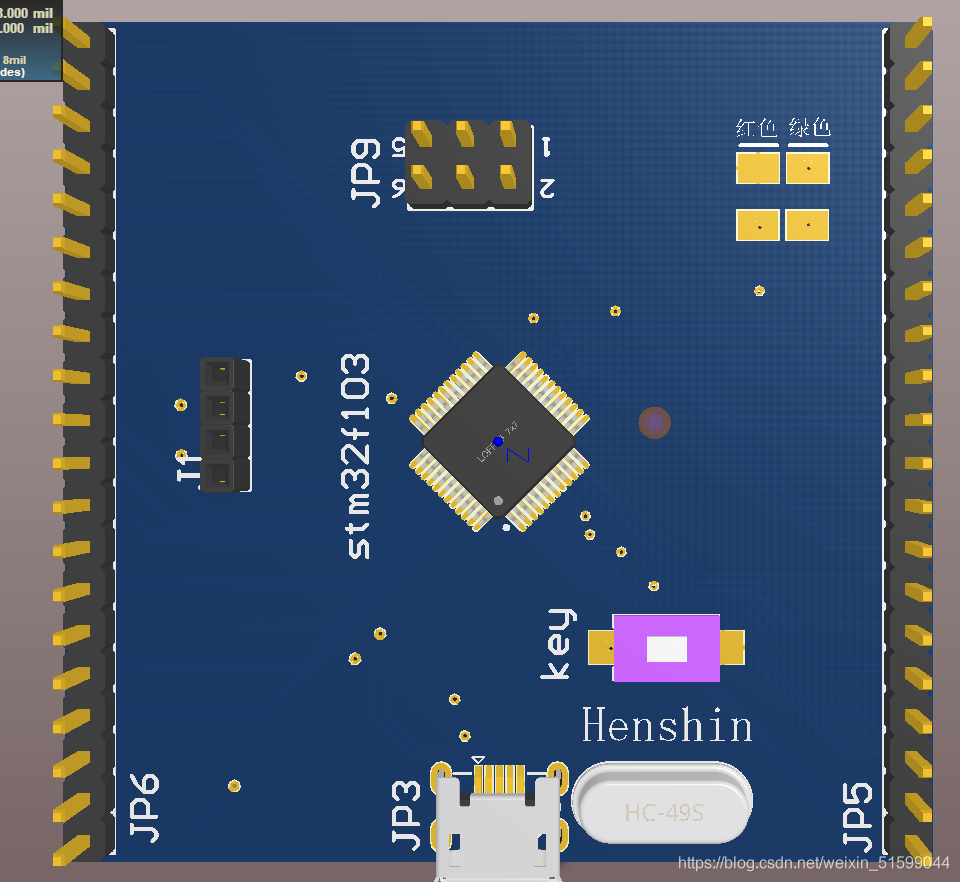

按v然后點擊三維視圖顯示
就可以看到自己的板子的樣子
到這里PCB圖已經畫成了
三、下單
接下來就是發給廠商列印板子了

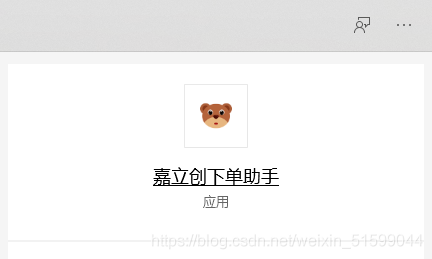

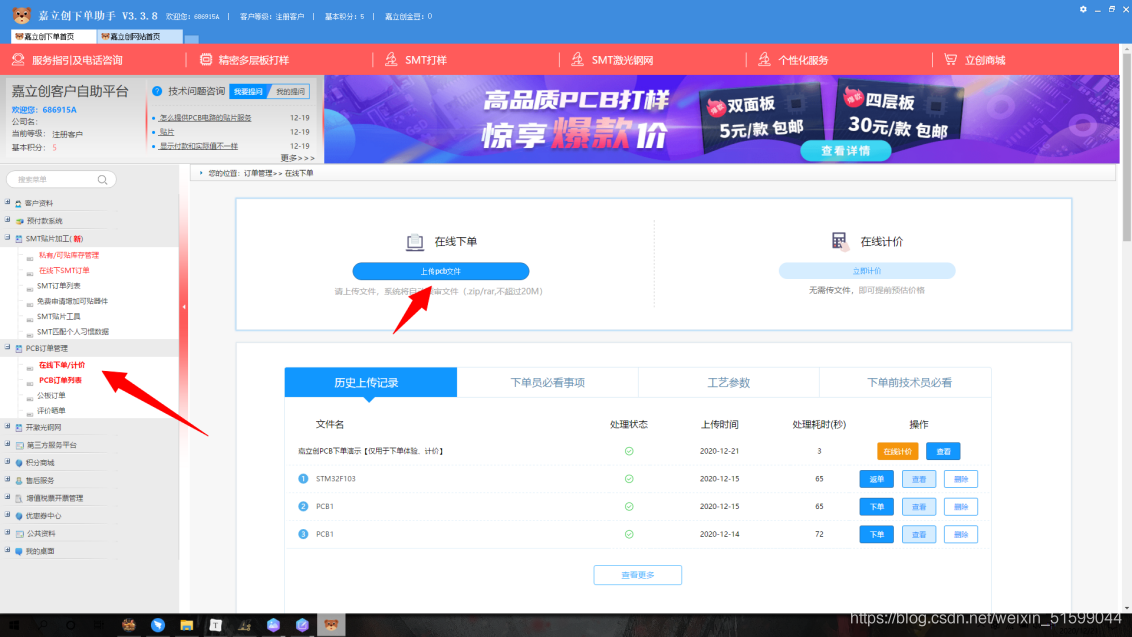

首先安裝一個嘉立創下單助手
注冊登錄之后

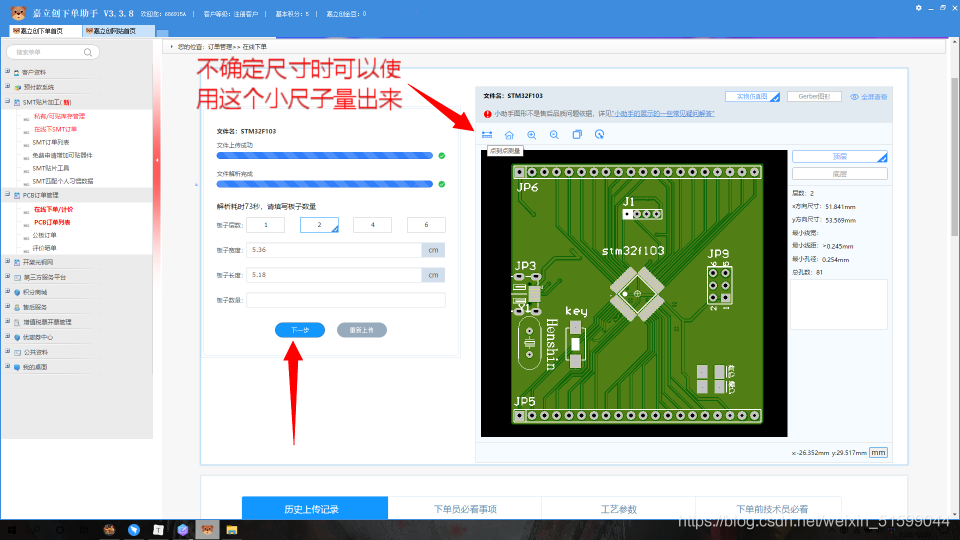

板子的尺寸可能一開始沒有顯示，此時就需要自己輸入

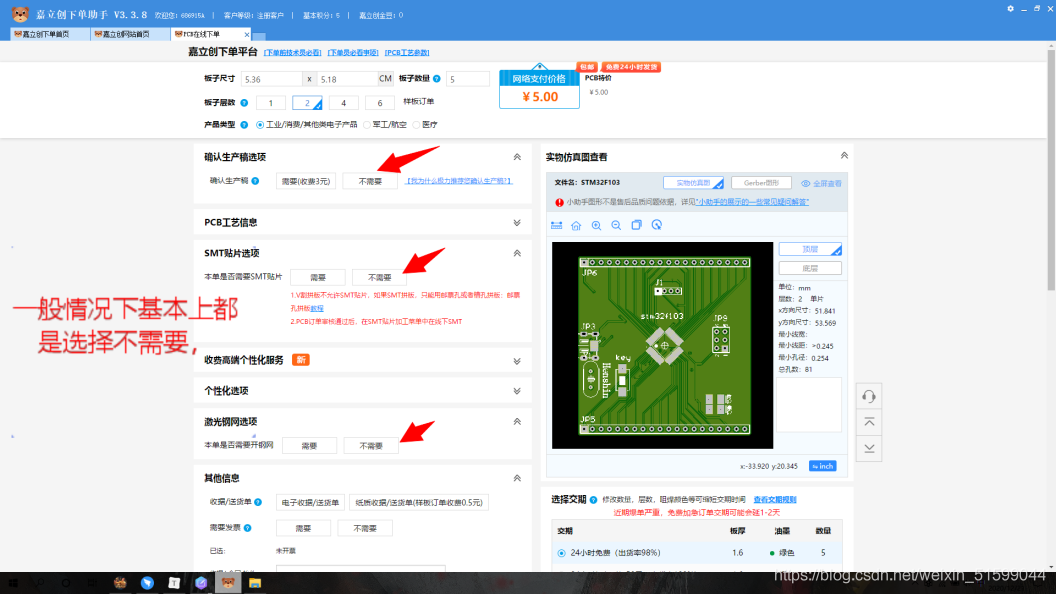

然后進一步調整訂單
最后提交訂單然后付錢等快遞~

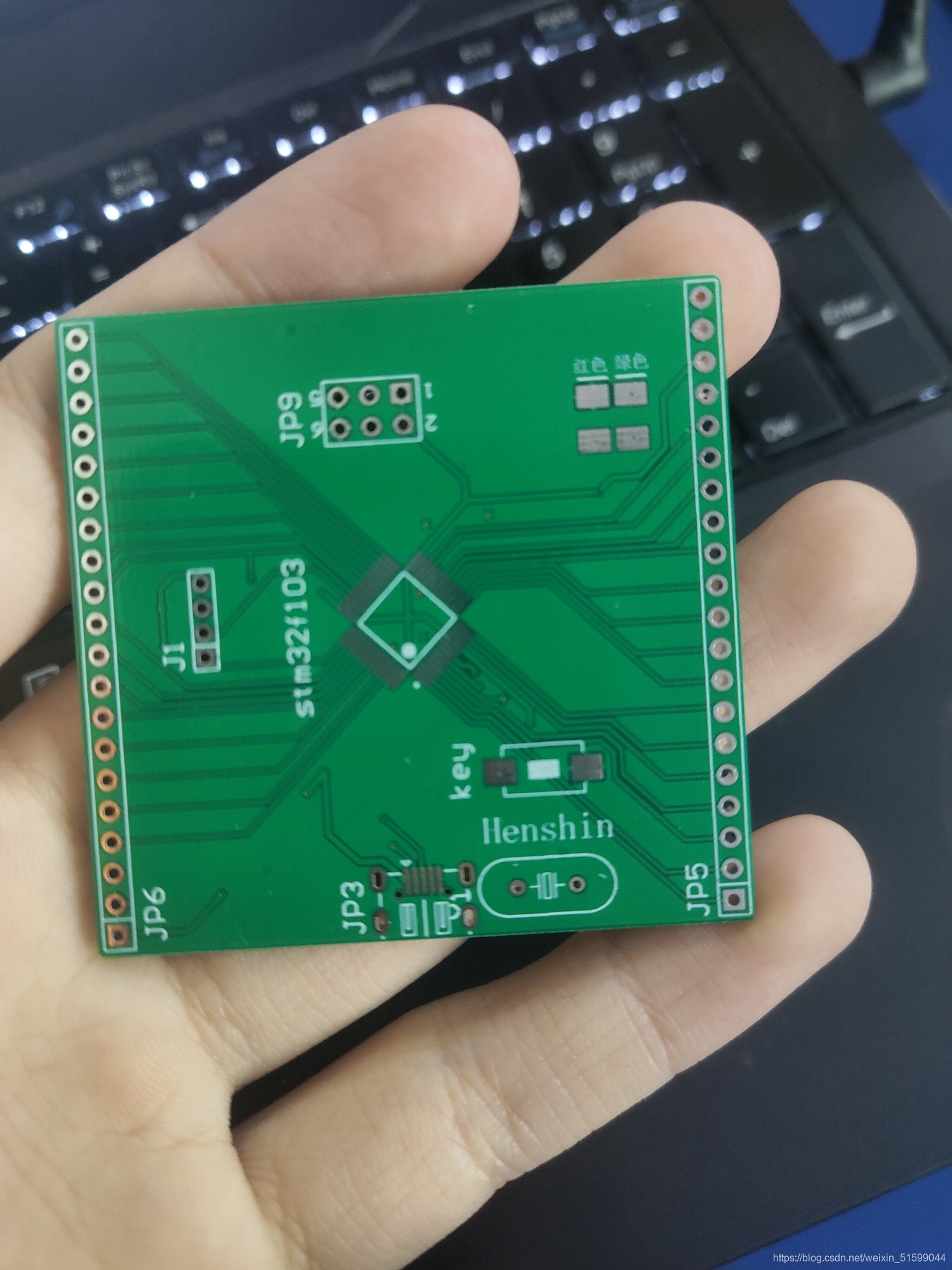

快進到取貨
