Altium Designer 初學筆記–從零開始發廠列印
新手初學AD，此博客作為初學筆記，供日后復習及分享學習經驗使用，如有不足，懇請指正，
軟體：Altium Designer20
一.新建工程
- 我們首先要在某一路徑下新建一個檔案夾，用于存放等會新建的工程，
- 然后我們打開AD，在右上方“檔案”里新建新的專案，

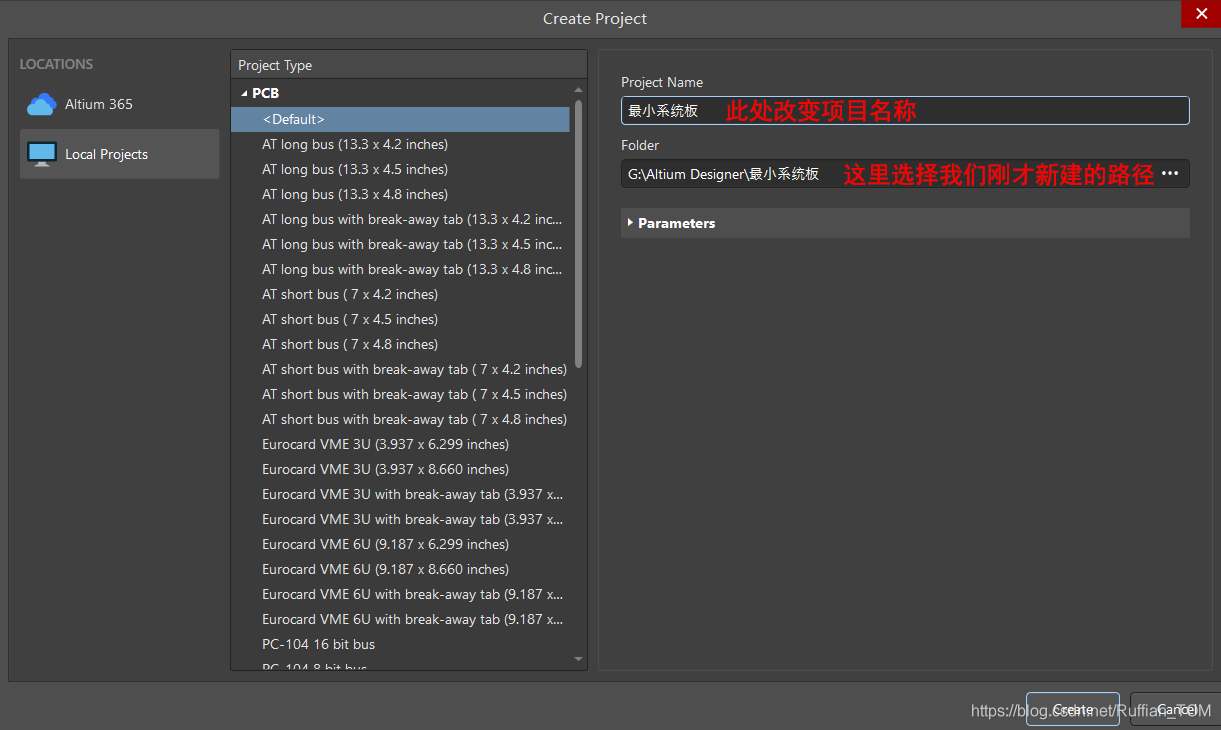

- 在這個界面，我們在正確的地方填寫專案名稱，選擇正確的路徑，
- 新建完成后，我們的專案里應該是什么都沒有的，比如這樣：

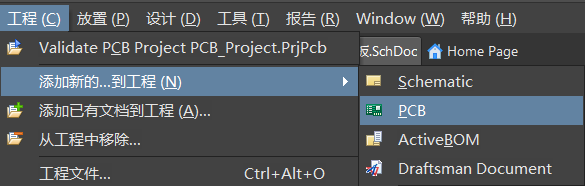

- 此時我們需要添加新的原理圖和PCB，如果有特殊需要的話還要新建原理圖庫和PCB庫，
至此一個專案的基本結構就有了，
二.原理圖的繪制，庫的繪制
Ⅰ.匯入已有的庫

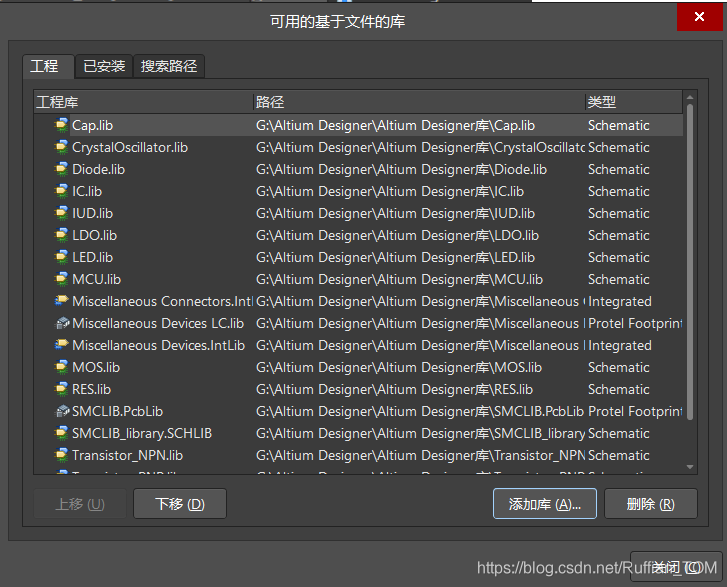

- 我們先匯入一些手頭已有的庫，在"Components"面板下可以安裝我們已有的庫，
- 選擇"添加庫"即可，
Ⅱ.自己繪制原理圖庫和PCB庫
我們先繪制原理圖庫，這里我們繪制一個電源大介面為例，
- 我們可以在這里選擇一些圖形，來繪制出一些需要的圖形，
- 放置好圖形之后，我們需要給他分配引腳，如圖所示，或者快捷鍵（PP），

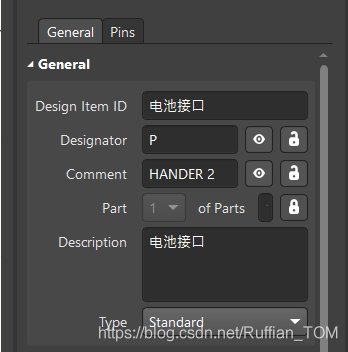

- 將基本的形狀畫完以后，我們可以在屬性里更改他的名稱和管腳分配，
我們畫完原理圖之后，該原理圖是沒有對應模型的，生成PCB的時候會出錯，無法生成，所以我們需要繪制相應的PCB庫或者找到對應的模型，

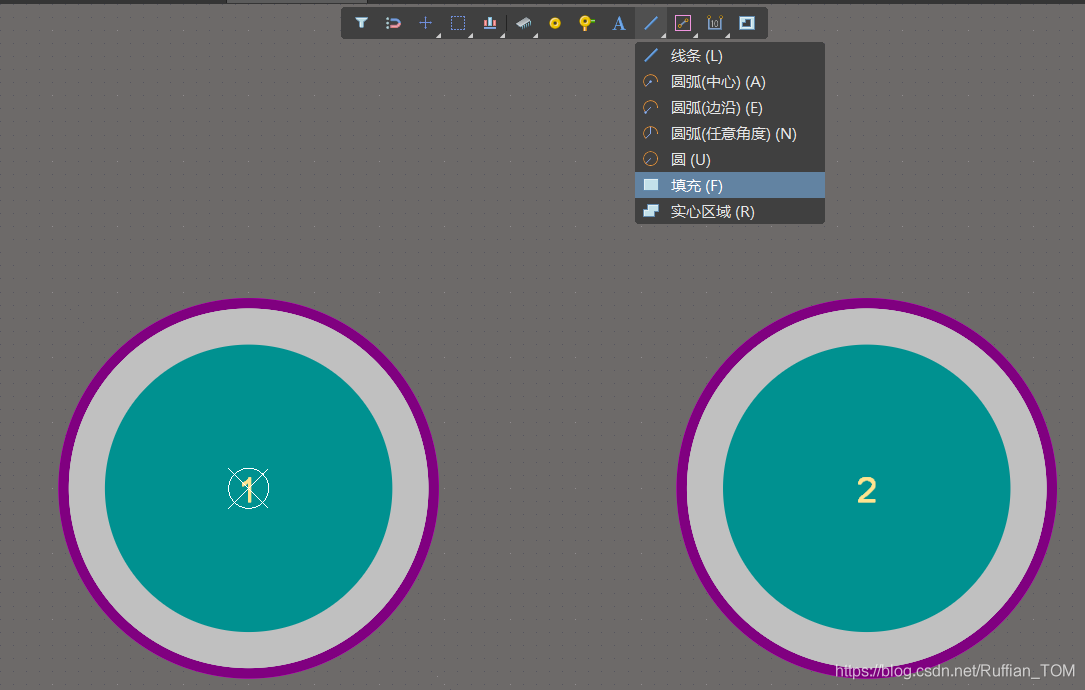

- 我們可以放置焊盤，或者用填充來放置焊盤，在屬性里我們可以更改所在的層，例：
-
畫好焊盤之后，我們需要確定他的尺寸是否合理，我們可以用快捷鍵（Ctrl+M）來進行測距，
-
如果測距的時候柵格過大，移不到想要的點上，我們可以用快捷鍵（Ctrl+Shift+G）來改變柵格大小，
-
這些作業完成后，我們對這個模型進行重命名，然后保存，方便我們添加模型，

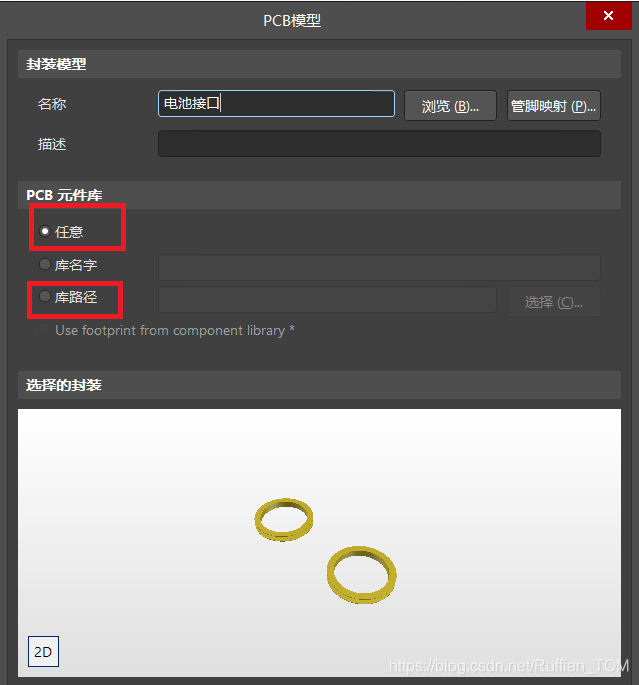

- 然后，我們回到剛才的原理圖庫，點擊左下方的"Add Footprint"，添加模型，可以通過“任意”和“庫路徑”這兩種比較簡單的方式，
我們只要填寫正確的名稱，軟體就會幫我們找到剛才的模型，
Ⅲ.繪制原理圖

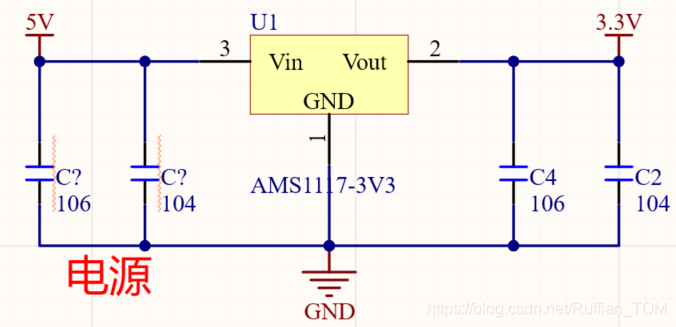

我們以電源模塊為例：我們將需要的元件、電源、地都擺放好，并用導線連接，這里要注意兩種線的區別：
-
前者是物理意義上的線，即導線，后者則沒有物理意義，用于繪圖，例如將模塊之間進行分隔，
-
元件連接好以后，我們會看到某些元件上有紅色的波浪線，這是由于元件重名而引起的，并且同一個專案下，不同原理圖之間也不能重名，所以我們要給元器件單獨的名稱，

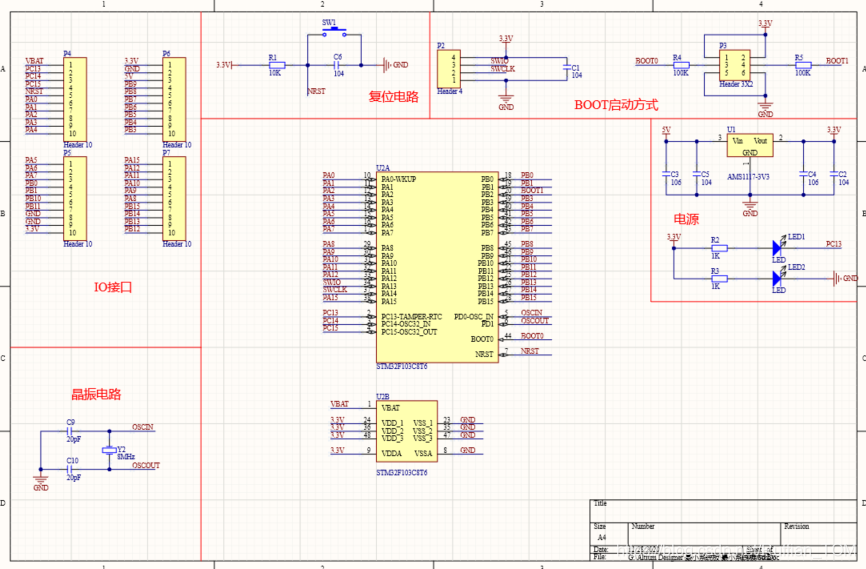

- 現在我們就分模塊，將不同的功能用原理圖繪制出來，繪制完成的結果：
Ⅳ.PCB繪制

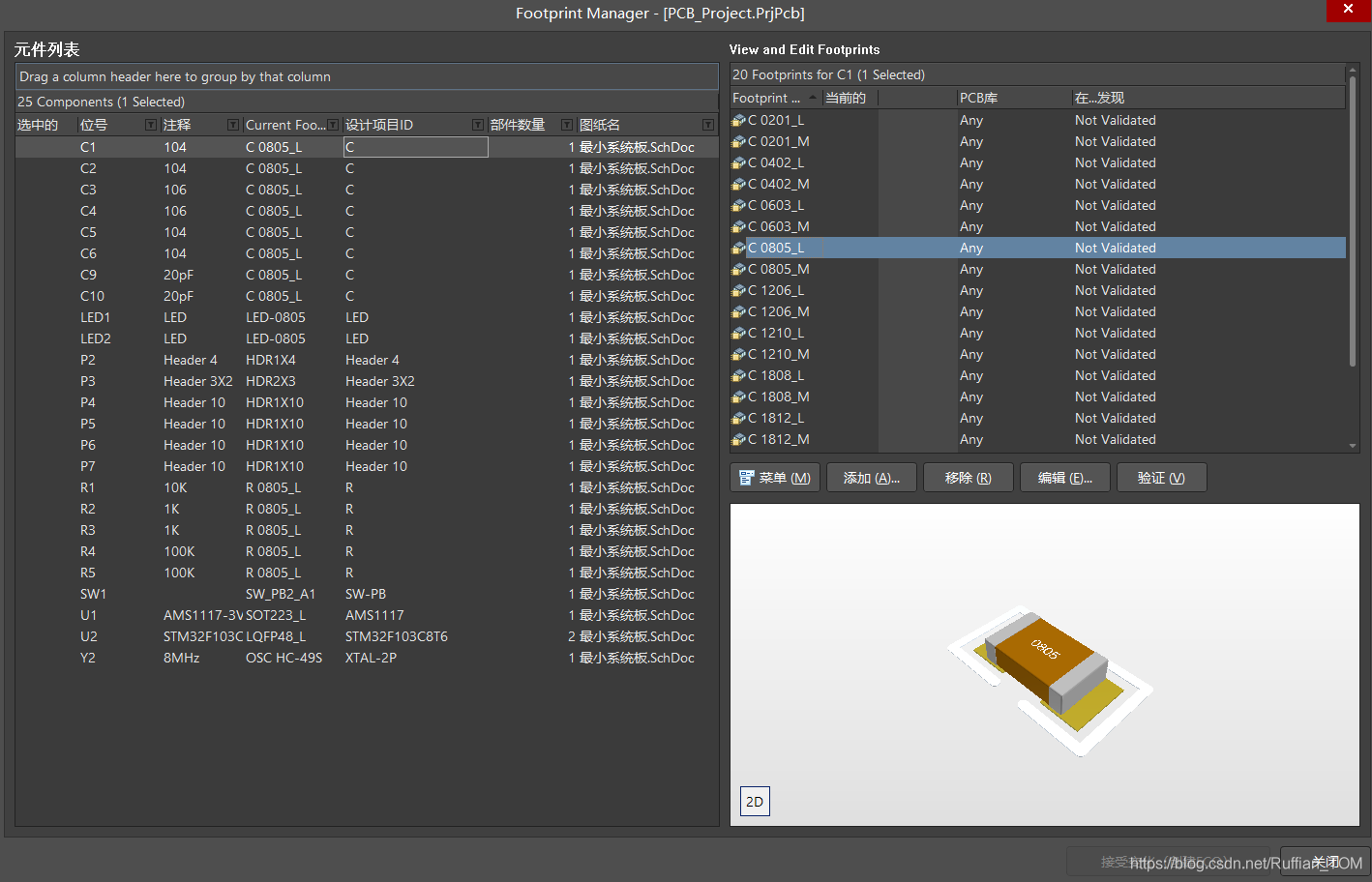

在我們生成PCB之前，我們要確定各個器件對應的模型封裝，我們可以在“工具”→“封裝管理器”里更改各個器件對應的封裝，并檢查是否有封裝丟失的現象，完成之后我們就可以生成PCB了：
在添加新的PCB到工程前，先對他進行保存，然后，我們在原理圖里點擊選單欄里的“設計”，例：

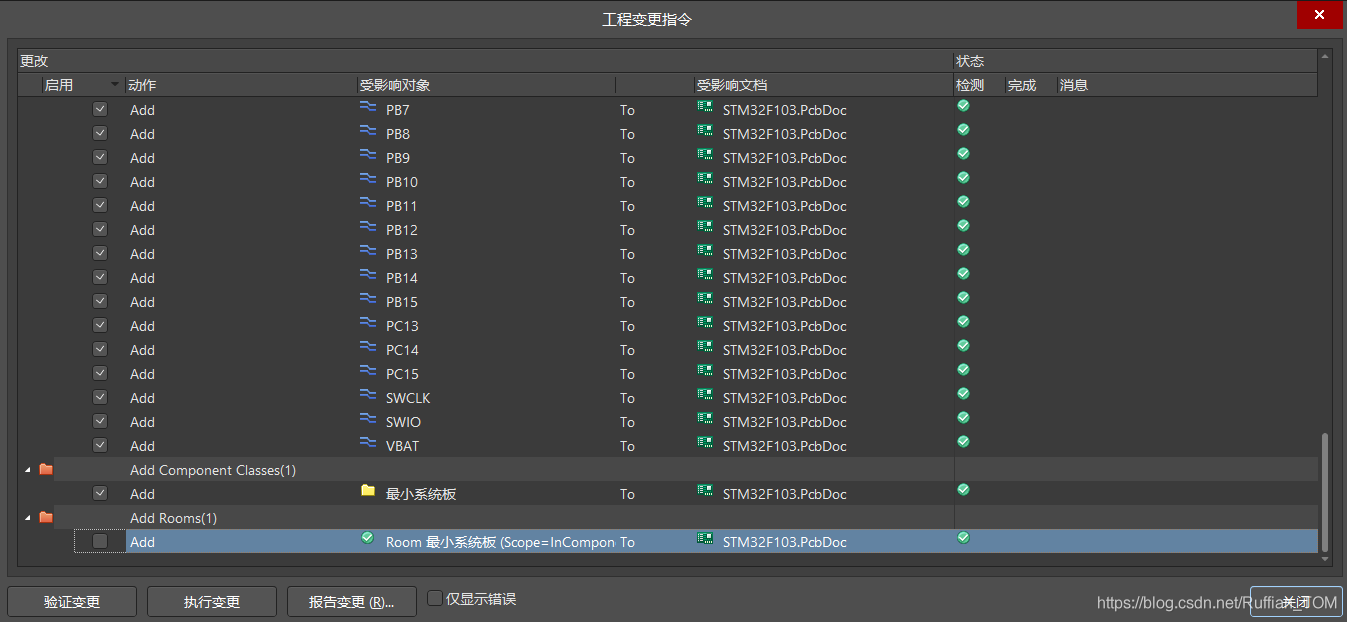

然后我們點擊左下角的“驗證變更”，驗證完畢無誤之后我們“執行變更”，最下面的Room可以刪去，不生成，
生成之后，先別急著畫，我們還有一個重要的步驟需要操作，那就是修改規則，我們可以在“設計”一欄下找到“規則”，

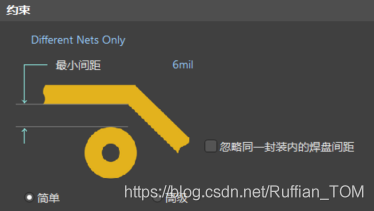

1.在“Electrical”→“Clearance”下修改最小間距，至少比廠家能制作的最小尺寸要大，
2.在“Placement”→“Component Clearance”的使能點掉，不執行該規則，

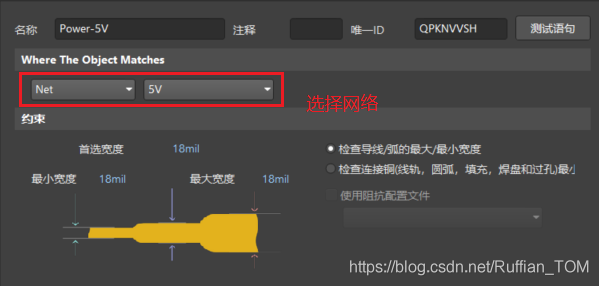

3.修改線寬規則，我們可以在“Routing”→"Width"下新建規則，一般是修改電源線的規則，例：

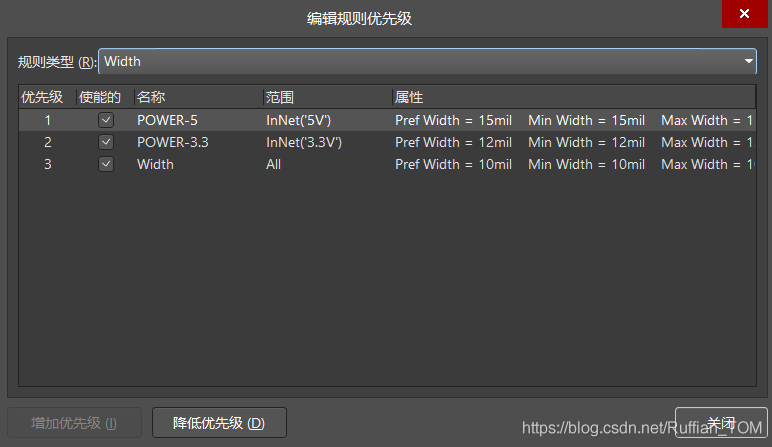

修改完成后一定要在優先級里對優先級進行分配，
設定完規則以后，我們可以自定義一些快捷操作，我們在"設計"上右鍵，會找到一個"customize"，在這里面我們可以自定義一些快捷鍵，
注：規則是不同的PCB都要重新設定的，自定義快捷鍵則不需要，
至此我們完成了前期的操作，要開始擺放元件和連線了，我來分享一下我的器件擺放方法和連線方法，

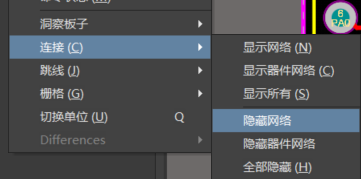

1.在"視圖"→"連接"里，將"電源線"和"地線"全部隱藏，先連信號線，

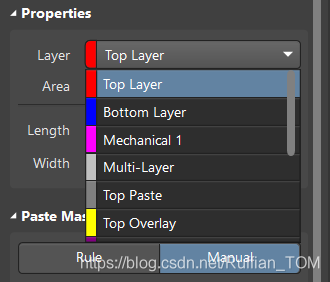

2.對照原理圖，分模塊將芯片、電阻、電容等器件擺放好，比如我們可以將電阻這些放置在背面（如何放置？選擇對應器件，屬性里改變所在層即可）

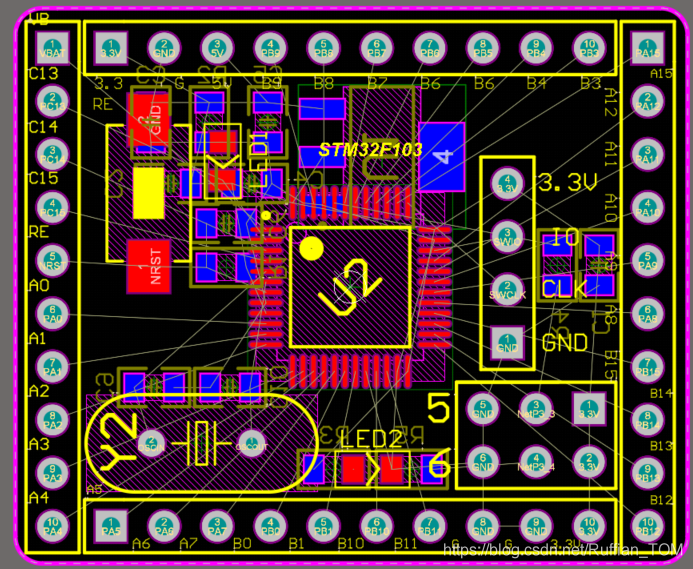

3.如何改變板子形狀？器件擺放完成后，我們在"Mechanical1"層上用最普通的線（無物理意義）畫出外形，如何畫出圓弧？，在"美式鍵盤"下（Win10默認輸入法在英文模式下）按"Shift+空格"即可改變走線規則，單按"空格"可改變走線方向，該方法同樣適用于布線的時候，可以布出圓弧形的線，畫完輪廓后，用左鍵拖動選中全部之后，在"設計"→"板子形狀"→"按照選擇物件定義"即可改變板子形狀，完成效果：

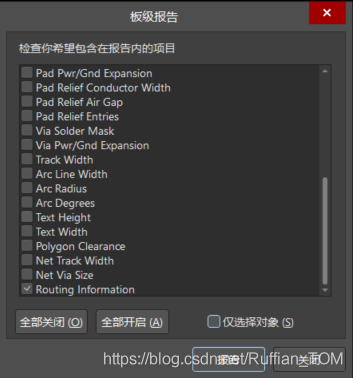

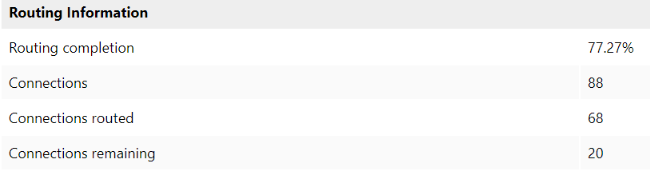

4.然后我們用"互動式布線"來將所有的線進行連接，先連接信號線，然后連接電源線，GND用鋪銅解決，如何檢查自己連線是不是正確的，我使用的是"報告"里的"板資訊"，拉到最后一行，有一個"Routing Information"，里面會告訴你連線率，或者連完以后使用自動布線，如果他沒有給你加新的線，那么大致可以說明連完了，最后一定要檢查一下有沒有出現間隙過小的情況，
5.鋪銅，我們使用"鋪銅"，然后畫出要鋪銅的區域，選好網路即可，為什么GND一直不連，用鋪銅選擇網路為"GND"一次性解決，鋪完以后要注意是否有線將某一塊區域給分隔了，導致某一塊的"GND"無法和外部相連，如果有的話，用布線或者過孔將這一塊銅和別的地方接起來，

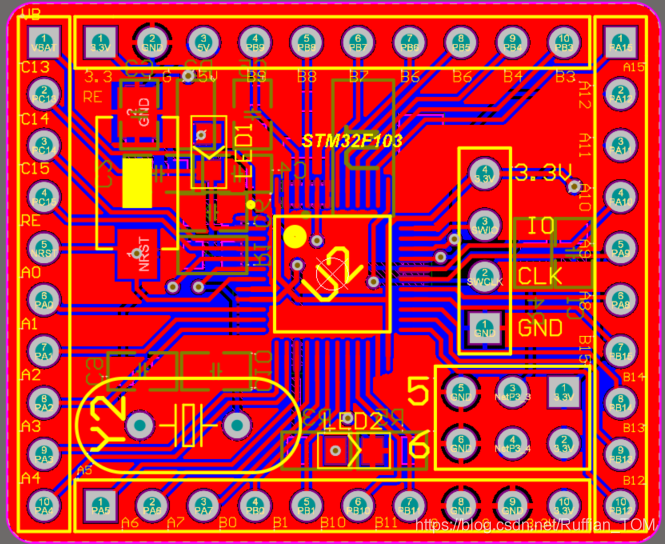

鋪銅完成：
6.一些小技巧，如果覺得正反面元件互相干擾視野，可以使用“Shift+S”來使某一個面單獨顯示，多按幾次可取消屏蔽，檢查連線也可以通過“Ctrl+左鍵”單擊某一網路使其高亮來檢查走線情況，某些元器件需要精確的位置，我們可以通過快捷鍵"E->O->S"來設定原點，然后用坐標精確定位，
Ⅴ.絲印層
頂層絲印層的名字叫"Top Overlay"，我們可以在這層上寫出我們要寫的字，比如管腳，元器件標號，中文需要更改字體才能顯示出來，

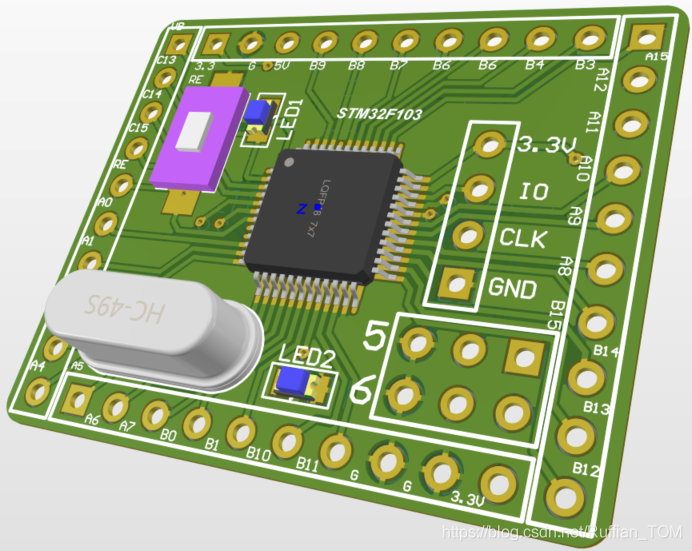

Ⅵ.最終效果
三.發廠列印

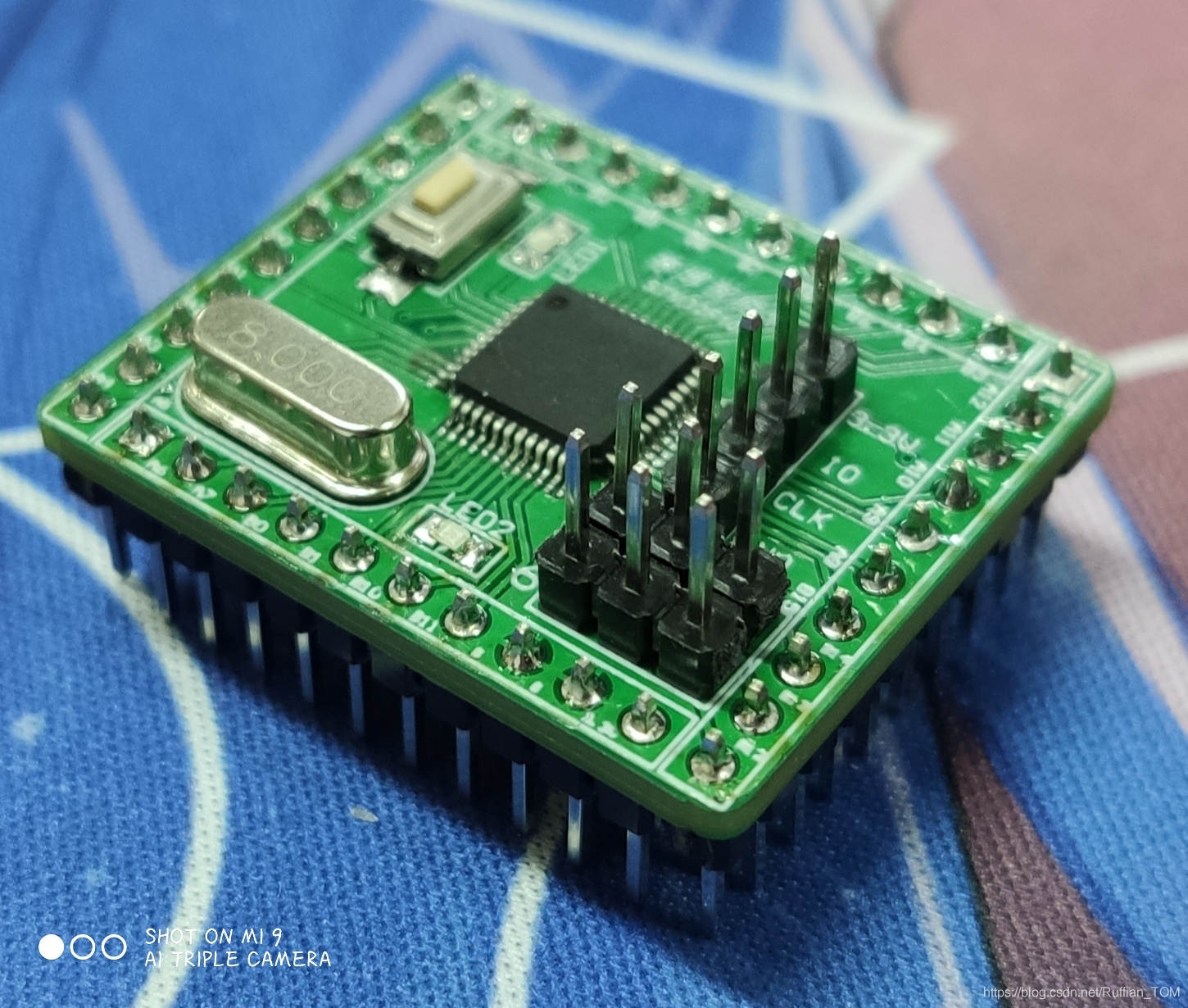

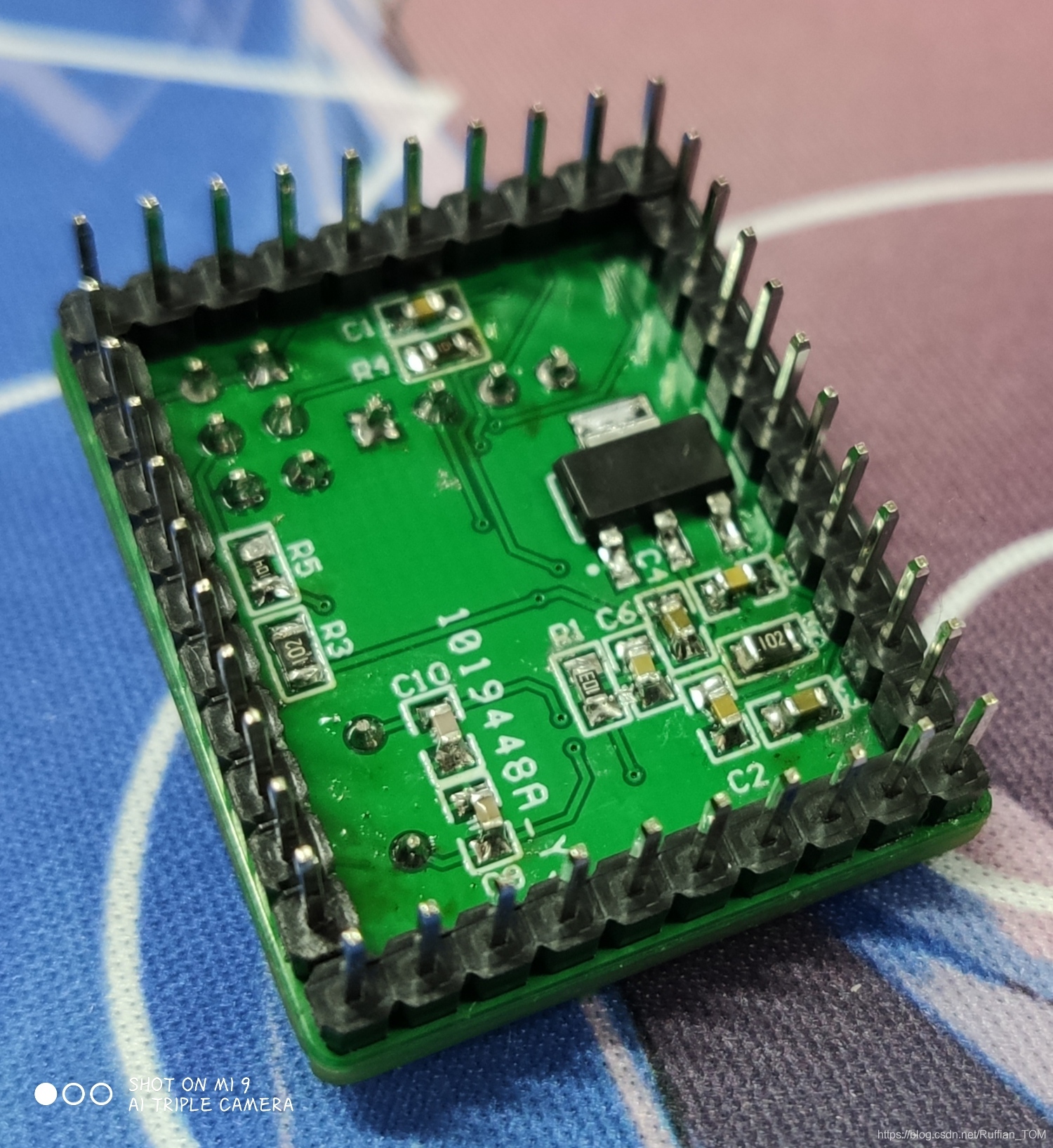

做好之后，我們就可以按照廠家的要求發廠列印了，列印完成后，我們將元件焊好，就獲得了一塊最小系統板（精簡版）
