Kafka檔案存盤機制

1、Kafka部分名詞解釋

在一套 Kafka 架構中有多個 Producer，多個 Broker，多個 Consumer，每個 Producer 可以對應多個 Topic，每個 Consumer 只能對應一個 Consumer Group，

整個 Kafka 架構對應一個 ZK 集群，通過 ZK 管理集群配置，選舉 Leader，以及在 Consumer Group 發生變化時進行 Rebalance，

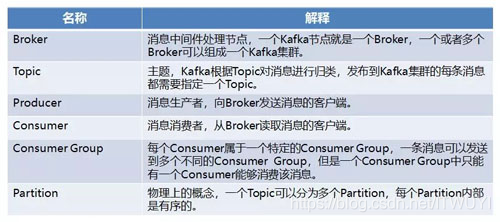

• Broker：訊息中間件處理結點，一個Kafka節點就是一個broker，多個broker可以組成一個Kafka集群，
• Topic：一類訊息，例如page view日志、click日志等都可以以topic的形式存在，Kafka集群能夠同時負責多個topic的分發，
• Partition：topic物理上的分組，一個topic可以分為多個partition，每個partition是一個有序的佇列，
• Segment：partition物理上由多個segment組成，

2、分析程序

• topic中partition存盤分布
• partiton中檔案存盤方式
• partiton中segment檔案存盤結構
• 在partition中如何通過offset查找message

3、topic中partition存盤分布

只有一個broker的情況

假設實驗環境中kafka集群只有一個broker，xxx/message-folder為資料檔案存盤根目錄，在Kafka的broker中server.properties檔案配置(引數log.dirs=xxx/message-folder)，例如創建2個topic名 稱分別為info_add、info_update, partitions數量都為partitions=4，

存盤路徑和目錄規則為：

|–info_add-0
|–info_add-1
|–info_add-2
|–info_add-3
|–info_update-0
|–info_update-1
|–info_update-2
|–info_update-3

在Kafka檔案存盤中，同一個topic下有多個不同partition，每個partition為一個目錄，partiton命名規則為topic名稱+有序序號，第一個partiton序號從0開始，序號最大值為partitions數量減1，

多broker分布的情況

Kafka集群partition replication，默認自動分配

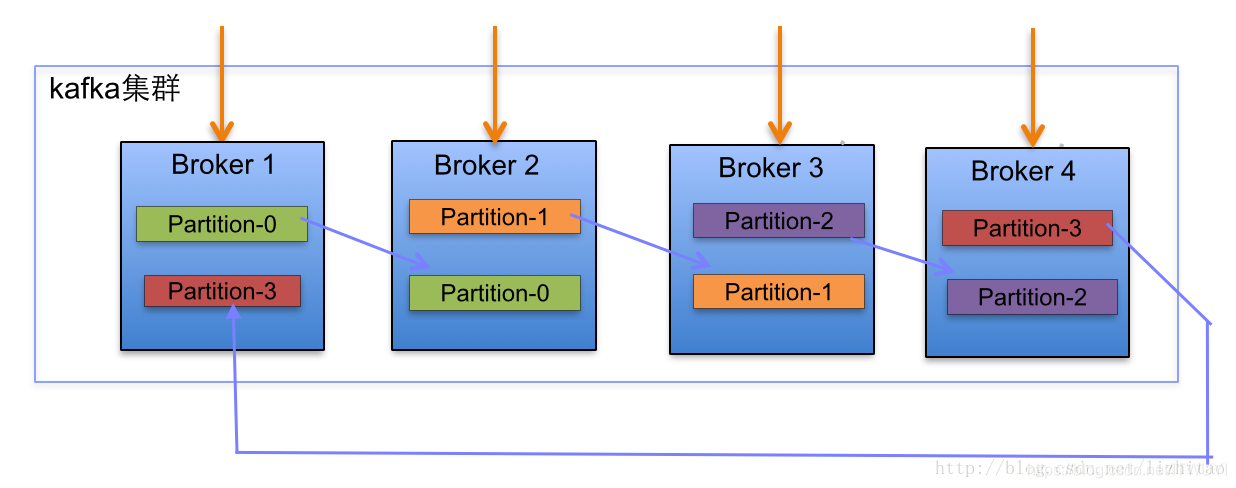

（1）下面以一個Kafka集群中4個Broker舉例，創建1個topic包含4個Partition，2 Replication；資料Producer流動如圖所示：

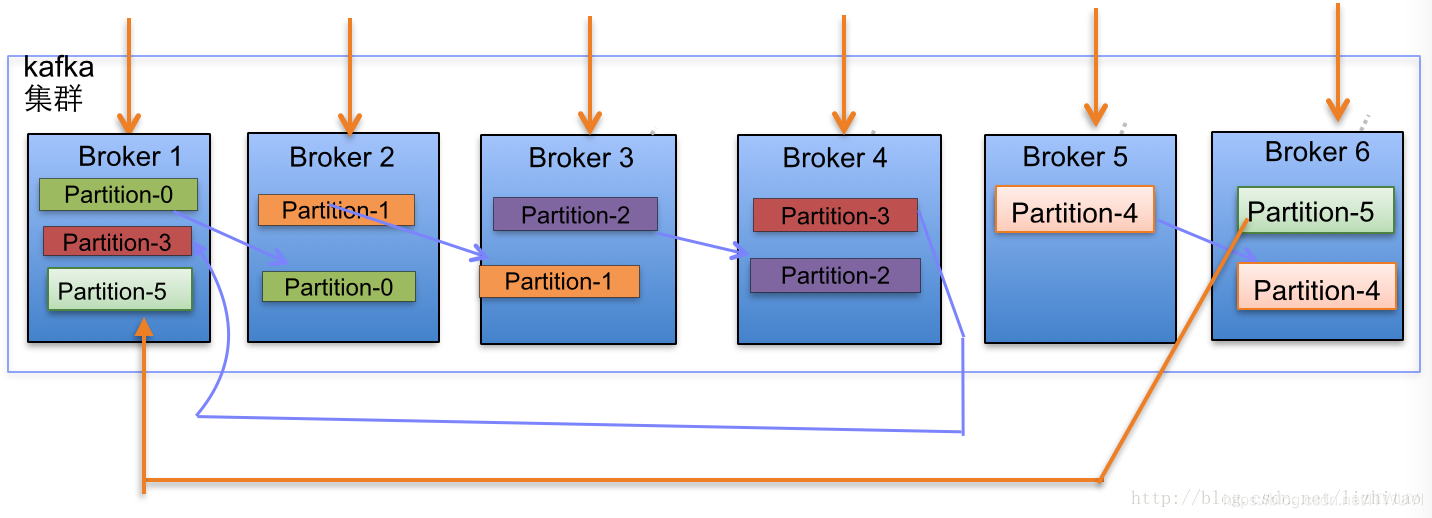

（2）當集群中新增2個節點，Partition增加到6個節點時的分布情況如下：

副本分配邏輯規則

在Kafka集群中，每個Broker都有均等分配Partition的Leader機會，

上述圖中的Broker Partition中，箭頭指向為副本，以Partition-0為例：broker1中parition-0為Leader，Broker2中Partition-0為副本，

上述圖中每個Broker(按照BrokerId有序)依次分配主Partition,下一個Broker為副本，如此回圈迭代分配，多副本都遵循此規則，

副本分配演算法

將所有N個Broker和待分配的i個Partition排序，

將第i個Partition分配到第(i mod n)個Broker上，

將第i個Partition的第j個副本分配到第((i + j) mod n)個Broker上，

4、partiton中檔案存盤方式

下面示意圖形象說明了partition中檔案存盤方式：

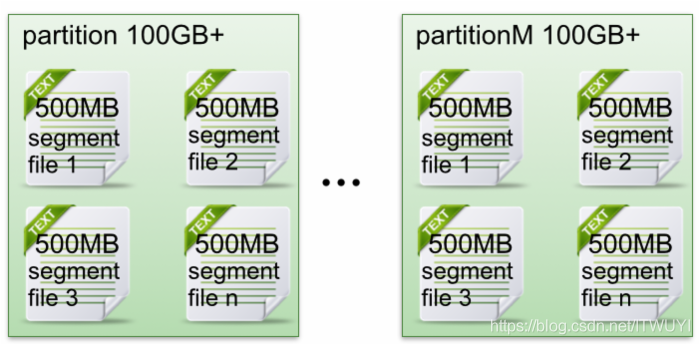

每個partion(目錄)相當于一個巨型檔案被平均分配到多個大小相等segment(段)資料檔案中，但每個段segment file訊息數量不一定相等，這種特性方便old segment file快速被洗掉，

每個partiton只需要支持順序讀寫就行了，segment檔案生命周期由服務端配置引數決定，

這樣做的好處就是能快速洗掉無用檔案，有效提高磁盤利用率，

5、partition中segment檔案存盤結構

下面深入分析partition中segment file組成和物理結構，

segment file組成：由2大部分組成，分別為index file和data file，此2個檔案一一對應，成對出現，后綴".index"和“.log”分別表示為segment索引檔案、資料檔案，

segment檔案命名規則：partion全域的第一個segment從0開始，后續每個segment檔案名為上一個全域partition的最大offset(偏移message數)，數值最大為64位long大小，19位數字字符長度，沒有數字用0填充，

在Kafka broker上做一個實驗，創建一個topicXXX包含1 partition，設定每個segment大小為500MB,并啟動producer向Kafka broker寫入大量資料,如下圖所示的segment檔案串列正好形象說明了上述2個規則：

以上述圖中的一對segment file檔案為例，說明segment中index<—->data file對應關系物理結構如下：

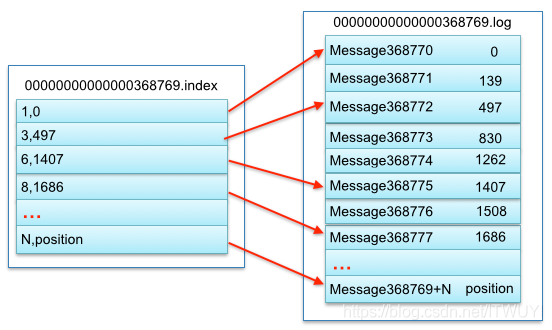

上述圖中的索引檔案存盤大量元資料，資料檔案存盤大量訊息，索引檔案中元資料指向對應資料檔案中message的物理偏移地址，其中以索引檔案中元資料3,497為例，依次在資料檔案中表示第3個message(在全域partiton表示第368772個message)、以及該訊息的物理偏移地址為497，

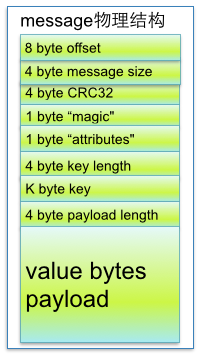

segment data file由許多message組成，下面詳細說明message物理結構：

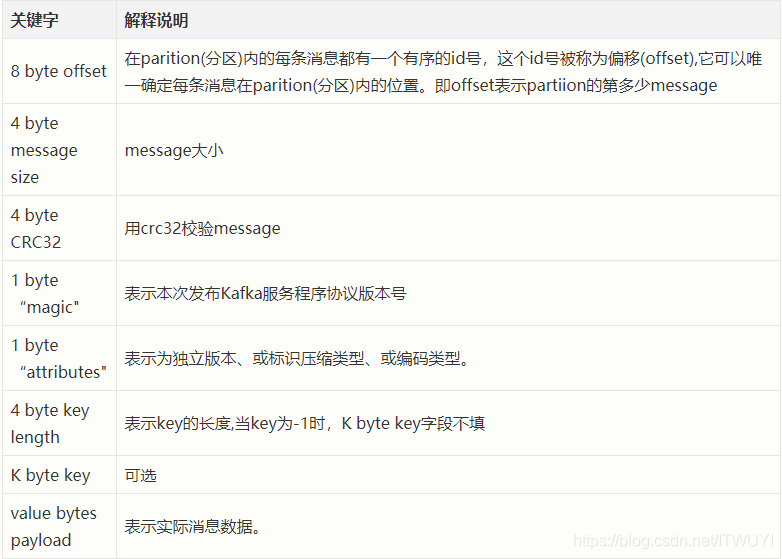

引數說明：

6、在partition中如何通過offset查找message

例如讀取offset=368776的message，需要通過下面2個步驟查找，

（1）查找segment file

00000000000000000000.index表示最開始的檔案，起始偏移量(offset)為0，第二個檔案00000000000000368769.index的訊息量起始偏移量為368770 = 368769 + 1，同樣，第三個檔案00000000000000737337.index的起始偏移量為737338=737337 + 1，其他后續檔案依次類推，以起始偏移量命名并排序這些檔案，只要根據offset 二分查找檔案串列，就可以快速定位到具體檔案，

當offset=368776時定位到00000000000000368769.index|log，

（2）通過segment file 查找message

通過第（1）步定位到segment flie，當offset=368776時，依次定位到00000000000000368769.index的元資料物理位置和 00000000000000368769.log的物理偏移地址，然后再通過00000000000000368769.log順序查找直到 offset=368776為止，

這樣做的優點，segment index file采取稀疏索引存盤方式，它減少索引檔案大小，通過mmap可以直接記憶體操作，稀疏索引為資料檔案的每個對應message設定一個元資料指標,它比稠密索引節省了更多的存盤空間，但查找起來需要消耗更多的時間，

7、Kafka服務端配置及其優化

每個kafka broker中組態檔server.properties默認必須配置的屬性如下：

broker.id=0
num.network.threads=2
num.io.threads=8
socket.send.buffer.bytes=1048576
socket.receive.buffer.bytes=1048576
socket.request.max.bytes=104857600
log.dirs=/tmp/kafka-logs
num.partitions=2
log.retention.hours=168

log.segment.bytes=536870912
log.retention.check.interval.ms=60000
log.cleaner.enable=false

zookeeper.connect=localhost:2181
zookeeper.connection.timeout.ms=1000000

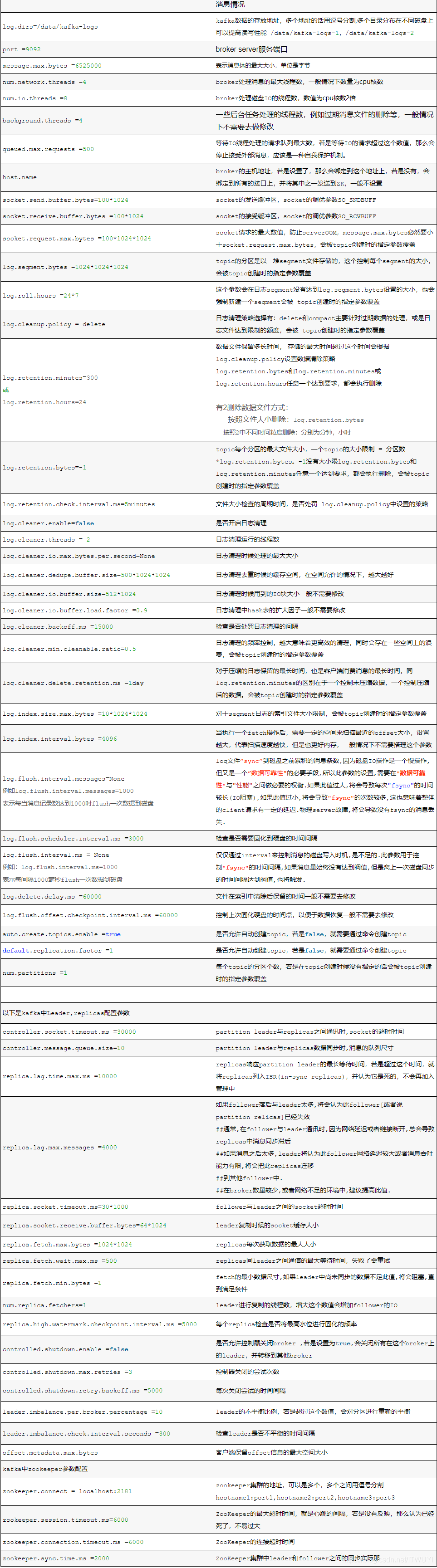

server.properties中所有配置引數說明(解釋)如下串列：

8、Kafka檔案存盤機制–實際運行效果

實驗環境：

Kafka集群：由2臺虛擬機組成
cpu：4核
物理記憶體：8GB
網卡：千兆網卡
jvm heap: 4GB

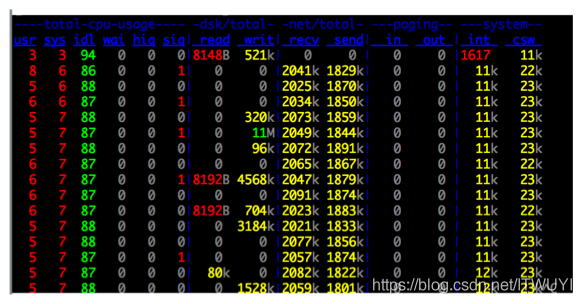

從上述圖中可以看出基本沒有大量讀磁盤的操作，只有(定期批量)寫磁盤操作，之所以操作磁盤這么高效，這跟Kafka檔案存盤設計中讀寫message是息息相關的，

Kafka中讀寫message有如下特點：

寫message

（1）訊息從java堆轉入Page Cache(即物理記憶體)，
（2）由異步執行緒刷盤,訊息從pagacache刷入磁盤，

讀message

（1）訊息直接從Page Cache(資料在虛擬記憶體)轉入socket發送出去，
（2）當從Page Cache沒有找到相應資料時，此時會產生磁盤IO,從磁盤Load訊息到Page Cache,然后直接從socket發出去，

9、總結

Kafka高效檔案存盤設計特點

（1）Kafka把topic中一個parition大檔案分成多個小檔案段，通過多個小檔案段，就容易定期清除或洗掉已經消費完檔案，減少磁盤占用，
（2）通過索引資訊可以快速定位message和確定response的最大大小，
（3）通過index元資料全部映射到memory，可以避免segment file的IO磁盤操作，
（4）通過索引檔案稀疏存盤，可以大幅降低index檔案元資料占用空間大小，
