一、OpenStack簡介
1. OpenStack概述
- NASA(美國國家航空航天局)和Rackspace共同發起
- 以Apache許可證授權的自由軟體和開放源代碼專案
- 為公有云及私有云的建設與管理提供軟體的開源專案
- 覆寫了網路、虛擬化、作業系統、服務器等各個方面
2. OpenStack服務

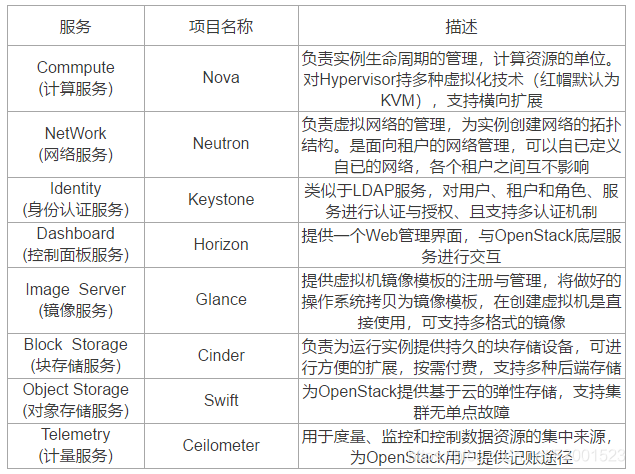

2.1 8個核心服務
都是為虛擬機提供服務的
- Commpute
- NetWork
- Identity
- Identity
- Identity
- Image Server
- Block Storage
- Object Storage
- Telemetry
2.2 8個核心組件
- Nova
- Neutron
- Keystone
- Horizon
- GIance
- Cinder
- Swift
- Ceilometer
2.3 組件的詳細解釋
2.3.1 Nova（核心組件）（負責生命周期管理）
- OpenStack獲取底層虛擬化技術，就是轉化過來的虛擬資源是通過一個統一的入口來接收的，這個入口就是Nova，也就是說Nova管理的是所有的虛擬化資源，可以把虛擬化資源拿過來給虛擬機使用，從而讓虛擬機正常運行
也就是說它呼叫的物件就是支撐實體運行的資源基礎，所有它可以管理實體的生命周期 - Hypervisor(虛擬機管理器)，它是將物理資源轉化為虛擬化資源供給虛擬機使用，這邊實體創建后資源不是通過hypervisor或其他虛擬化技術來供給虛擬機的，而是由Nova作為統一呼叫，在由Nova輸送給虛擬機，所以才會對Hypervisor進行屏蔽，其中Nova還可以通過多種不同的驅動，來支持多種不同的虛擬化技術，來達到橫向擴展，達到一個通用性
2.3.2 Neutron（負責虛擬網路的管理）
- 就相當于連接內外網，可以讓實體與外界相同
- 對一部分的資源的一個租令，從而自已定義分配資源，與其他租戶之間互不影響，從而更方便管理
2.3.3 Keystone（全域組件）
- 主要用于OpenStack中的所有組件之間相互互動、對接的認證機制，可以對用戶等進行認證與授權
2.3.4 Horizon（Ui頁面）
- 給使用者提供一個友好的管理界面，在控制臺選擇好自已需求的規格，然后進行創建控制臺會把我們的需求，傳遞給OpenStack底層從而對我們的需求進行創建
2.3.5 Glance（鏡像模板）
- 提供虛擬機鏡像模板的注冊與管理，如搭建一個負載均衡架構，封裝為一個鏡像，這個鏡像就相當于一個負載均衡架構模板，只需要下載這個鏡像，就可以供給多個用戶使用，然后用這個鏡像去創建虛擬機，創建出來的就是負載均衡架構的作業系統
2.3.6 Cinder(塊存盤)
- 負責為運行實體提供持久的塊存盤設備，可以方便的擴展，按需付費，因為它不只是為一個用戶提供服務是為多個用戶提供，所以它支持的是多種后端存盤型別
2.3.7 Swift（物件存盤）
- 為OpenStack提供基于云的彈性存盤，支持集群無單點故障，它其實就是鍵值對的存盤，存盤的資源就是一些靜態資源，它不能再物件存盤中的內部直接修改源檔案，而是需要下載下來才可以修改，然后在推送上去已做更新
2.3.8 Ceilometer（度量，監控）
- 用于管理用戶對資源的租期管理，為用戶提供記賬途徑

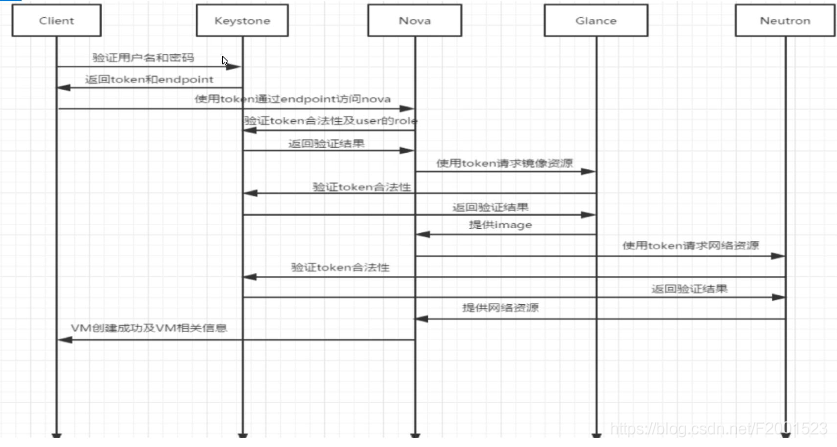

2.4 Keystone作業流程
二、OpenStack優勢
控制性
- 完全開源的平臺，提供API介面，方便與第三方技術集成
兼容性
- OpenStack兼容其他公有云，方便用戶進行資料遷移
可擴展性
- 模塊化設計，可以通過橫向擴展，增加節點、添加資源
靈活性
- 根據自已的需要建立相應基礎設施、增加集群規模
行業標準
- 眾多IT領軍企業已經加入到OpenStack專案
三、OpenStack架構規范
在學習openstack部署與運維之前，需要熟悉它的架構和運行原理，OpenStack作為開源、可擴展、富有彈性云作業系統，其設計基本原則如果下：
- 按照不同的功能和通用性劃分不同專案，拆分子系統
- 按照邏輯計劃、規范子系統之間的通信
- 通過分層設計整個系統架構
- 不同的功能子系統間提供統一的API介面
四、OpenStack架構概念

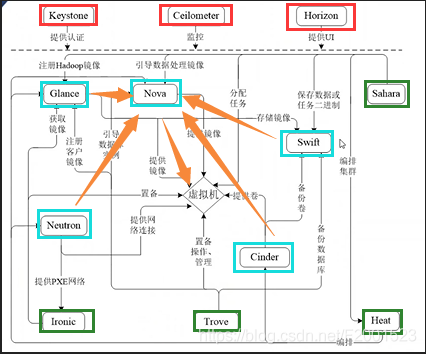

4.1 OpenStack架構圖
核心是為虛擬機，所有的組件都是圍繞著虛擬機提供服務的
4.2 紅框中的為全域組件：
Keystone：為所有服務模塊提供認證與授權
Ceilometer（c了咪特）：度量、監控所有資料資源
Horizon（合軟森）：UI平臺管理，提供一個Web管理頁面，為底層互動
4.3 綠框中為外部（輔助）組件（主要提供一些必要的管理和資源服務）：
Ironic（i軟您）：提供裸金屬環境（沒有作業系統的計算機硬體，簡稱裸機）
Trove（創服）：提供管理資料庫服務（控制關系型和非關系型資料庫）
heat（嘿特），sahara（死好讓）：提供對資料管理和編排
4.4 藍框中為內部核心組件（主要是維持虛擬機正常運作的一些組件）：
Glance（哥浪次）：提供鏡像服務
Neutron（牛裝母）：提供網路服務
Swift（死瑞服特）：提供物件存盤資源
Cinder（cing的）：提供塊存盤資源（提供持久化存盤，同時也會備份一份，從而解決了單點故障的問題）
Nova：管理實體的生命周期，并負責管理呼叫上面的四個資源給虛擬機使用
4.5 具體流程
云平臺用戶在經過Keystone服務認證授權后，
通過Horizon或者Rest API模式創建虛擬機服務，
創建程序中包括利用Nova服務創建虛擬機實體，
虛擬機實體采用Glance提供鏡像服務，
然后使用Neutron為新建的虛擬機分配IP地址，并將其納入虛擬網路中，
之后在通過Cinder創建的卷為虛擬機掛載存盤塊，
整個程序都在Ceilometer模塊資源的監控下，
Cinder產生的卷（Volume）和Glance提供的鏡像（Image），可以通過Swift的物件存盤機制進行保存
