前言

年關掃福的號角一吹響，日常社交用語里就多了一句：你有敬業福嘛？今年是集五福的第6年，這場搭載手機的年味儀式，讓古早的“福”文化又登上新時代的C位，

不難發現，我們拿著手機，不管面對的是筆端纖細的手寫福，還是電子螢屏上五花八門的花體福，“掃福”功能都能輕易識別，那么，是什么技術實作掃福，又讓掃福得以如此簡單易操作，本文試著對掃福進行一次技術詳解，看完這篇，沒準你的app也能來一次“萬物皆可掃”的有趣活動，

“AR掃福”技術解讀

1、OCR原理

“AR掃福”加持的第一個技術是光學字符識別技術（Optical Character Recognition, OCR），手機等電子設備掃描任意載體上較為清晰的字符，通過對字符明暗的檢測確定其形狀，再通過字符形狀識別翻譯輸出對應的文字，

常見的OCR應用

如今OCR技術已經深入生活的諸多方面，例如，身份證、護照、車牌號等證件識別，紙質檔案掃描識別，時下一些在線答題的學習軟體也憑借OCR實作了拍照搜題功能，

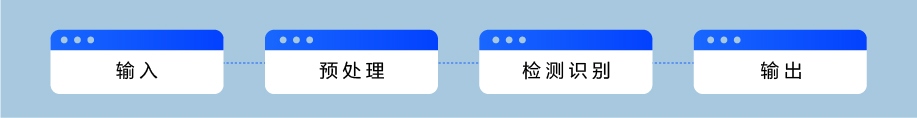

OCR的技術路線

預處理環節的五大“門神”

(1)灰度化
字符輸入設備后，在預處理環節，首先經過“灰度化”處理，降低復雜背景環境的干擾，只保留敏感度資訊的圖片，灰度化滿足的公式一般為：Gray=0.299R+0.587G+0.114B
(2)二值化
圖片灰度化后進行“二值化”做進一步背景簡化，環節將圖片簡化為非黑即白的前景資訊和背景資訊，前景資訊是需要讀取的資訊為為黑色，背景資訊為白色，
(3)降噪
要完成更精確的識別還需要對圖片進行降噪處理，影像噪聲是指存在于影像資料中的不必要的或多余的干擾資訊，影像噪聲的來源在影像獲取和傳遞程序中收到傳感器材質、作業環境以及傳輸介質等的各種影響，都會產生，二值化后的字符周圍小黑點越多圖片噪聲越大，影響字符的精確切割，所以二值化后再進行圖片降噪成為必要，
(4)傾斜矯正
降噪處理后，為了方便后續的字符切割，還要進行一道傾斜校正的工序，即將歪斜的圖片以字符的公正排布進行圖片矯正，霍夫變換時最常用的矯正方法，基于二值圖片進行直線檢測，基本原理在于利用點與線的對偶性，將斷續的字符連城一條直線，在進行直線水平矯正，
(5)字符切割
經過重重篩選，最后篩出具有明確清晰字符的圖片，就可進行行切分和字符切分，為下一步字符識別和翻譯輸出做準備，

字符識別和翻譯

以上一頓操作，提取出真實需要的內容，處理清晰化的字符再與模板庫進行匹配，輸出匹配結果，

2、用ML機器學習實作“掃福”功能

華為機器學習服務（HUAWEI ML Kit）提供文本識別能力，利用OCR技術，將拍攝到的文字提取出來，轉換為文本資訊，除了簡體中文，該能力還支持在手機端識別日文、韓文、英文、西班牙文、葡萄牙文、意大利文、德文、法文和俄文，下面我們就來看看如何簡單地實作這一強大功能，

在開始開發前，需要先配置HMS Core的Maven倉地址，具體可以參考：配置Maven倉地址

之后將文本識別的基礎SDK包和語言包添加到依賴中，

dependencies{
……
  // 引入基礎SDK
  implementation 'com.huawei.hms:ml-computer-vision-ocr:2.0.5.300'
  // 引入中英文文字識別模型包
  implementation 'com.huawei.hms:ml-computer-vision-ocr-cn-model:2.0.5.300'
……
}

為了實作實時根據拍攝到的畫面進行文字識別，我們選用ML Kit的端側視頻流文本識別能力，首先創建并初始化一個LensEngine物件

private LensEngine lensEngine = null;
private void createLensEngine() {
        if (this.lensEngine == null) {
            this.lensEngine = new LensEngine(this, this.cameraConfiguration, this.graphicOverlay);
        }
        try {
            this.lensEngine.setMachineLearningFrameTransactor(this.localTextTransactor);
            isInitialization = true;
        } catch (Exception e) {
            Toast.makeText(
                    this,
                    "Can not create image transactor: " + e.getMessage(),
                    Toast.LENGTH_LONG)
                    .show();
        }
}

接下來創建文本識別的處理類“LocalTextTransactor”，繼承BaseTransactor<MLText>介面

public class LocalTextTransactor extends BaseTransactor<MLText>

在其中的LocalTextTransactor方法中，創建一個MLTextAnalyzer文本分析器，并且將識別的語種設定為中文“zh”

MLLocalTextSetting options = new MLLocalTextSetting.Factory()
                .setOCRMode(MLLocalTextSetting.OCR_TRACKING_MODE)
                .setLanguage(language)
                .create();
MLTextAnalyzer analyzer = MLAnalyzerFactory.getInstance().getLocalTextAnalyzer(options);

當獲取到文本的識別結果之后，將識別到的字符列印顯示到對應的位置

protected void onSuccess(
Bitmap originalCameraImage,
MLText results,
FrameMetadata frameMetadata,
GraphicOverlay graphicOverlay) {
        this.mlText =results;
        this.latestImageMetaData = frameMetadata;
        graphicOverlay.clear();
        List<MLText.Block> blocks = results.getBlocks();
        if ((Build.VERSION.SDK_INT <= Build.VERSION_CODES.M) && originalCameraImage != null) {
            CameraImageGraphic imageGraphic = new CameraImageGraphic(graphicOverlay, originalCameraImage);
            graphicOverlay.addGraphic(imageGraphic);
        }
        if (blocks.size() > 0) {
            this.mCount = 0;
            this.mHandler.sendEmptyMessage(Constant.SHOW_TAKE_PHOTO_BUTTON);
        } else {
            this.mCount++;
            if (this.mCount > 1) {
                this.mHandler.sendEmptyMessage(Constant.HIDE_TAKE_PHOTO_BUTTON);
            }
        }
        for (int i = 0; i < blocks.size(); i++) {
            List<MLText.TextLine> lines = blocks.get(i).getContents();
            for (int j = 0; j < lines.size(); j++) {
                // Display by line, without displaying empty lines.
                if (lines.get(j).getStringValue() != null && lines.get(j).getStringValue().trim().length() != 0) {
                    BaseGraphic textGraphic = new LocalTextGraphic(graphicOverlay,
                            lines.get(j));
                    graphicOverlay.addGraphic(textGraphic);
                }
            }
        }
        graphicOverlay.postInvalidate();
}

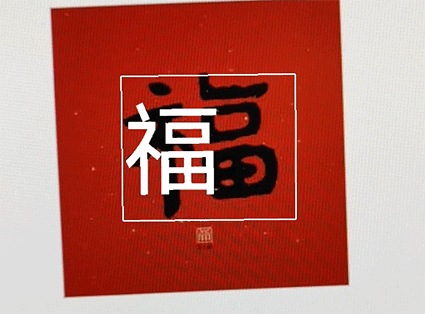

呼叫LensEngine的run方法，啟動相機讀取視頻流，即可進行識別

SurfaceView mSurfaceView = findViewById(R.id.surface_view);
try {
    lensEngine.run(mSurfaceView.getHolder());
} catch (IOException e) {
    // 例外處理邏輯，
}

識別完成之后，停止分析器，釋放對應的視頻流資源
if (analyzer != null) {
    try {
        analyzer.stop();
    } catch (IOException e) {
         // 例外處理，
    }
}
if (lensEngine != null) {
    lensEngine.release();

總結與思考

憑借OCR技術和華為機器學習能力，能輕易實作“掃福”，強大的功能帶來的識別范圍不止于“福”字，“萬物皆可掃”也成為可能，如何更好地利用功能為運營加分，為增長蓄能，“掃福”已經做了一個不錯的示范，更好的范例和成果等你去大膽實踐，
