RouterOS(ROS)+OpenWRT雙軟路由配置方法及DNS快取|UPnP等常用功能拓展

在本次的方案中，我通過PVE虛擬化安裝了RouterOS(ROS)與OpenWRT雙軟路由，其中ROS將作為主路由負責撥號上網等路由器基本功能以及DNS快取、UPnP等常見ROS拓展功能，OpenWRT將作為旁路由實作遠程喚醒、負載均衡、ddns等功能，

• OpenWRT（旁路由）：192.168.1.202
• Router OS（主路由）：192.168.1.203

一、ROS（主路由）配置

首先使用winbox連接ROS管理界面，

（1）第一步，設定網口和地址

進入管理界面后，在interface選單下查看ROS網卡，通過上下行資料特征區分lan口和wan口（Tx和Rx有資料的是lan口），并標識網卡名稱，

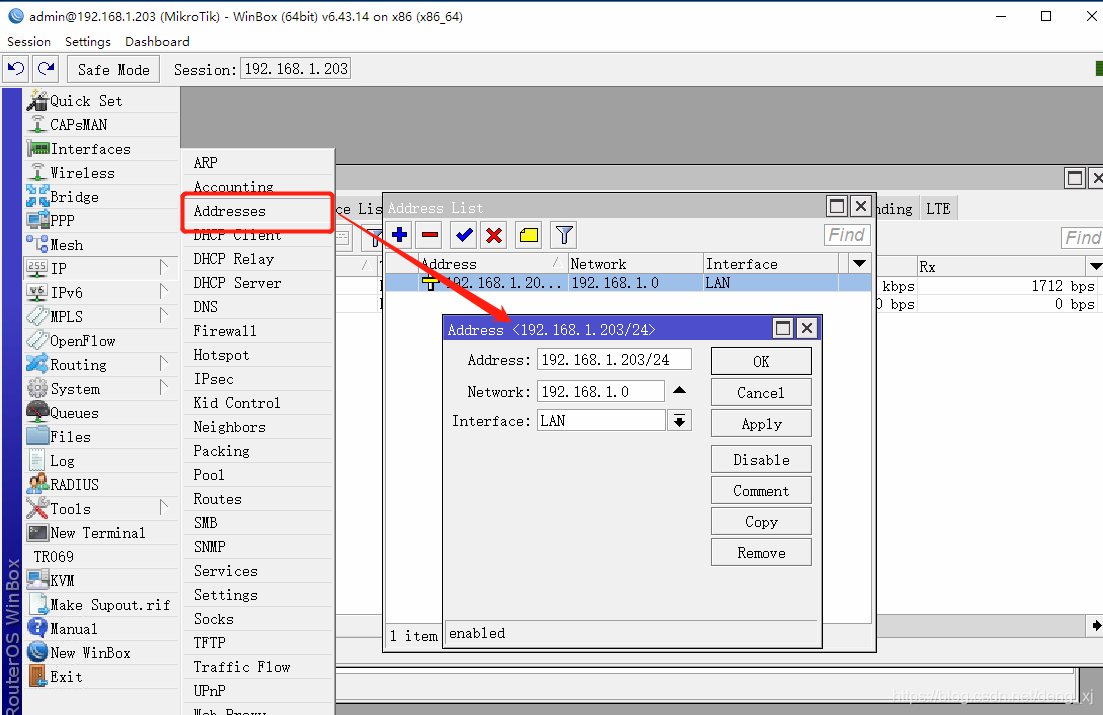

接著在ip選單下進入addresses選項指定lan口ip地址，這里將lan口ip地址指定為192.168.1.203，并計算后填入正確網段，

這里值得注意的是，對于多網口設備，還需要使用網橋功能拓展lan口，由于演示設備并無多余網口，因此這里僅作文字說明：

1. 搭建網橋：bridge——bridge——add new——apply——ok
2. 為網橋依次添加網口：bridge——Ports——add new——依次在interface選項下添加網口——apply——ok

（2）第二步，創建PPPOE撥號

在interface中新增PPPOE Client,在General選項卡下指定wan口撥號

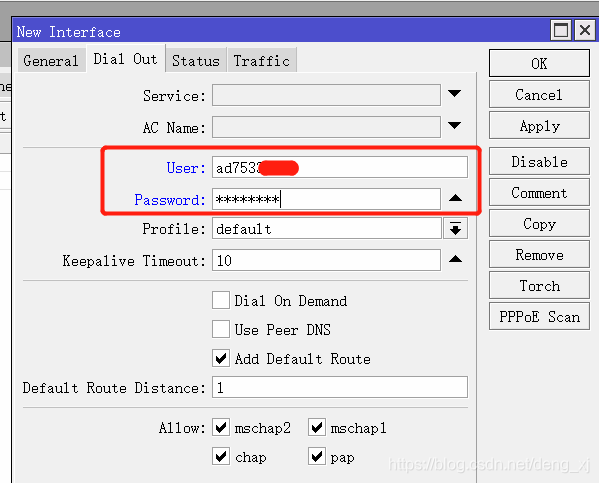

在Dial Out選項卡下指定撥號用戶和密碼，其中如勾選Use peer DNS，將自動獲取運營商DNS，一般我們選擇手動填寫，因此這里暫時不予勾選，

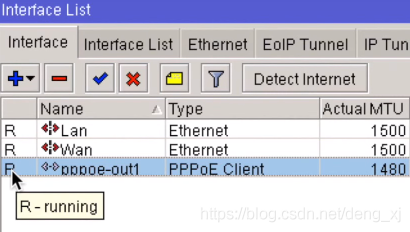

當PPPOE介面前出現R(unning)字樣，代表成功撥號，網路已聯通，

（3）第三步，防火墻的NAT設定

在ip選單下進入firewall選項，在NAT標簽頁下新建規則，修改action標簽頁下開啟偽裝（masquerade）

（4）第四步，創建DHCP服務

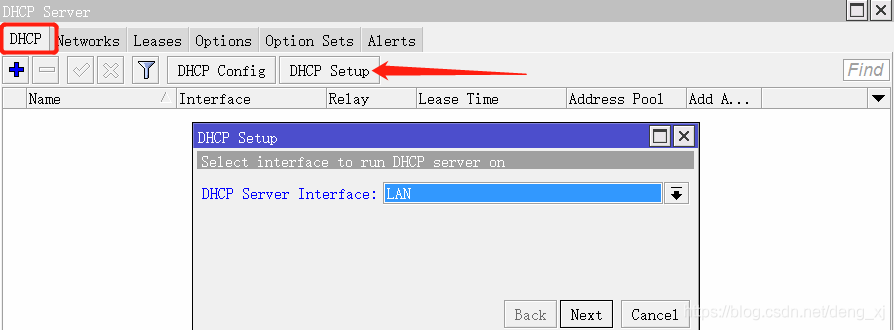

在ip選單下為lan口新建DHCP server

指定DHCP地址段范圍以及DHCP網關，此時我們暫時按照單路由配置方式指定Ros網關為自己的IP，在后續的雙軟路由配置中另行更改，

指定DHCP分配范圍，值得注意的是，如果是手動創建DHCP，這一步我們需要通過ip選單下的pool中創建地址池，并在DHCP server中的DHCP選項卡下add new，與地址池系結，

配置一個有效的DNS服務器：

（5）第五步，開啟ROS的DNS快取

在完成上述網路配置后，為發揮ROS功能，可以開啟DNS快取以提升上網體驗，在開啟ROS的DNS快取后，客戶端的DNS地址為ROS的IP地址，當客戶端發送DNS請求至ROS后，ROS在其快取查找記錄，有記錄直接回傳客戶端，無記錄將通過DNS服務器地址向上查詢，得到結果后再發送客戶端并將結果快取，下次直接從快取調取，

1.將ROS設定為局域網的DNS服務器

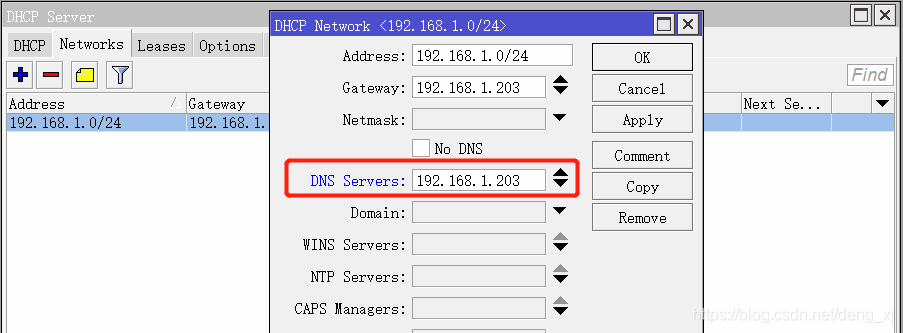

在ip選單下進入DHCP server,編輯networks標簽下DHCP的網路設定，該配置即下發到客戶端上的所有網路配置，為使用DNS快取，我們需要將ROS的DNS服務器指定為ROS自身的IP地址，

2.允許ROS遠程回應DNS請求

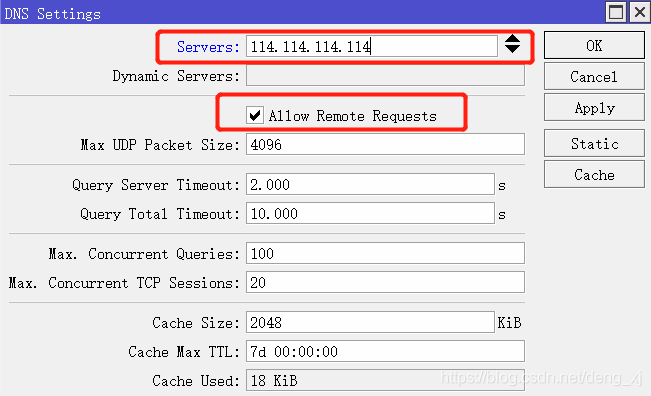

在完成上述配置后，ROS雖然是局域網的DNS服務器，但是其本身不帶域名決議的功能，因此需要在ip選單下選擇DNS,為ROS配置有效DNS，并允許其遠程回應請求，

（6）第六步，開啟UPnP

為提升下載速度，我們通常還將開啟ROS的UPnP功能，對于一般的使用者來講，簡單的把UPnP理解為自動埠映射就可以了，它就是一種基于TCP/IP協議的，針對設備彼此間的通訊而制訂的新的Internet協議，目的在于將所有聯入Internet中的設備實作不受網關阻礙的相互通信，在路由器下面，開通UPnP一般認為能夠提升網速，

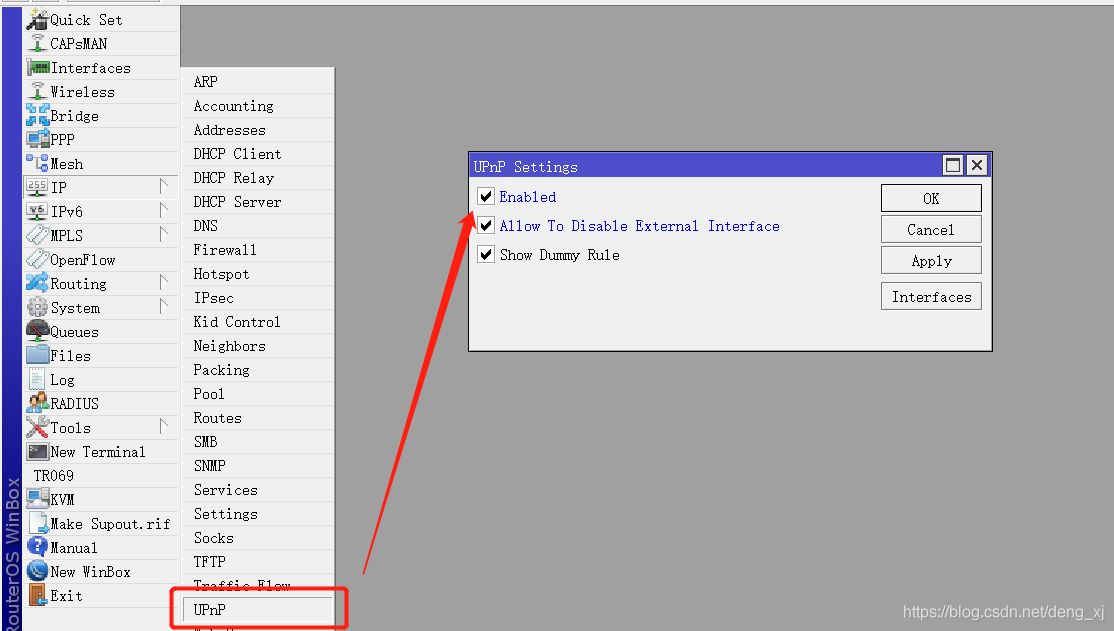

具體而言，在ip選單下進入UPnP,勾選全部選項后，前往介面配置規則，

為lan口選擇內部型別，為wan口選擇外部型別，

此時UPnP將正常作業，

二、OpenWRT（旁路由）及雙軟路由配置

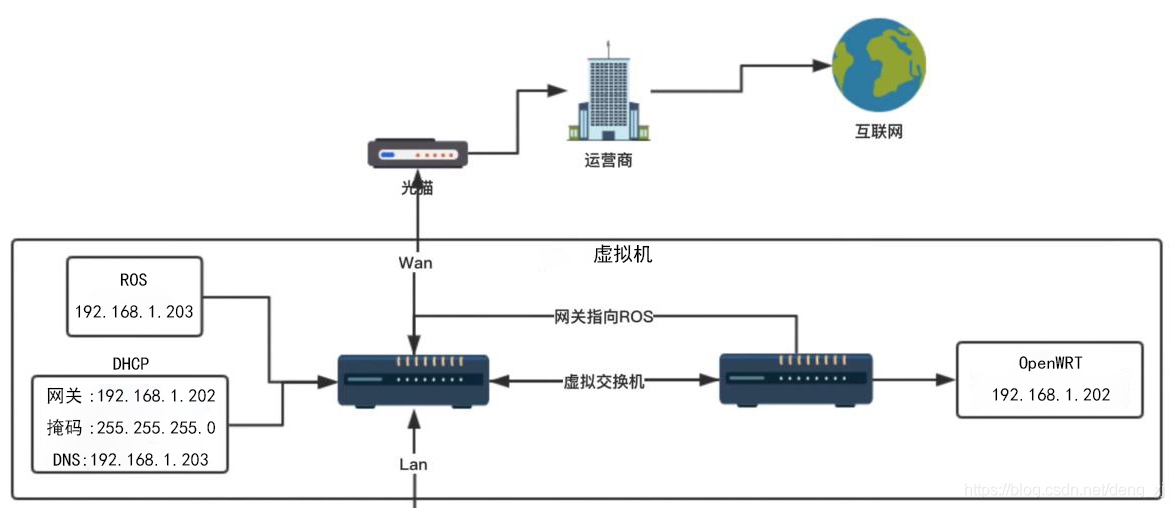

在這一架構中，上網設備的上網請求首先將到達ROS主路由，再通過虛擬機內部的交換機到達旁路由，待旁路由處理完資料后，送回主路由，后資料進入外網，

（1）第一步，修改旁路由配置

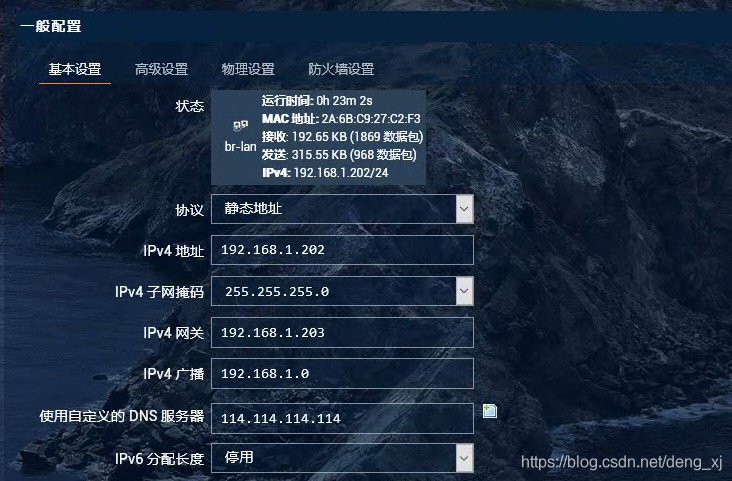

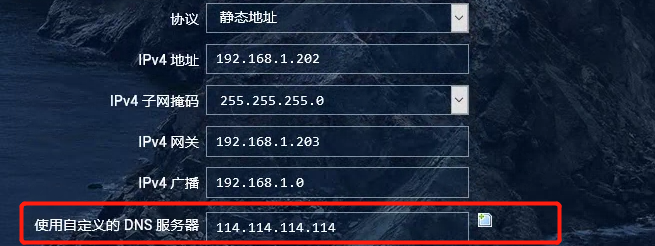

修改lan口配置

協議：靜態地址
IPV4 地址：192.168.1.202（即旁路由ip地址）
子網掩碼: 255.255.255.0
網關：填為上級路由 IP，這里我們指向ROS主路由，即192.168.1.203
廣播：把上級路由網段 IP 最后一段改為 255，或0
DNS 地址：填寫正確的可以決議的ip地址

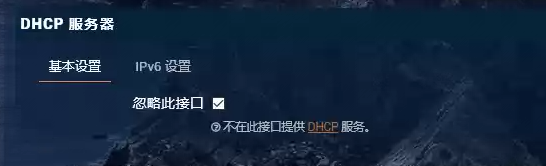

關閉旁路由的 DHCP 功能 ：打鉤忽略此介面

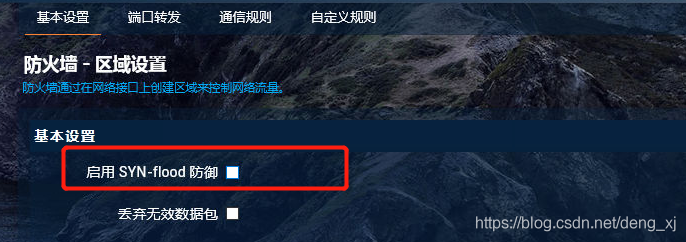

關閉旁路由防火墻

（2）第二步，修改主路由配置

1.修改ROS主路由DHCP網關

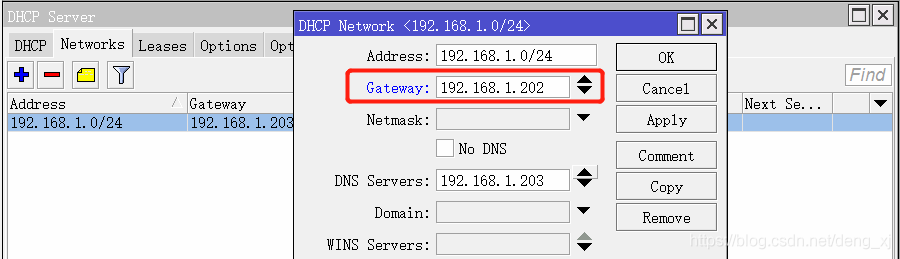

在ip選單下進入DHCP server,編輯networks標簽下DHCP的網路設定，將ROS主路由DHCP網關修改為旁路由OpenWRT的地址，

2.修改ROS主路由DNS服務器

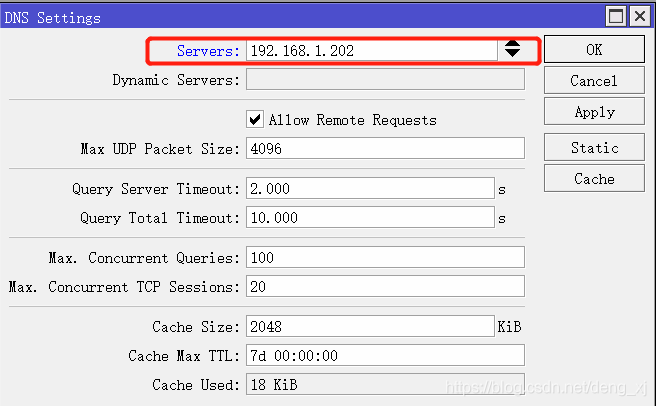

在ip選單下選擇DNS,將ROS遠程請求的DNS地址修改為旁路由OpenWRT的IP地址，

此時，雙軟路由就真正連通了，

讀到這里，相信一部分粉絲已經對網路環境中DNS的走向蒙圈了，這里稍作梳理，

首先由于ROS被設定為了局域網的DNS服務器，因此客戶端的DNS地址為ROS的IP地址，

當客戶端發送DNS請求至ROS后，ROS在其快取查找記錄，有記錄直接回傳客戶端，無記錄將通過DNS服務器地址向上查詢，此時的DNS服務器為OpenWRT旁路由的IP地址，

由于在OpenWRT旁路由的Lan口設定中，填寫了真實有效的DNS地址，因此網路得以連通，

當然，當開啟OpenWRT旁路由某些服務時，DNS有可能被再次接管，

三、 OpenWRT旁路由常見應用

這里主要介紹etherwake喚醒、拓展ddns決議商兩個功能，

（1）遠程喚醒

OpenWrt可以安裝wol或etherwake實作網路喚醒功能（前提是你的主機需要支持網路喚醒）

opkg update
opkg install wol
opkg install etherwake

#喚醒方法
etherwake -b F0:76:1C:E1:EA:D8

（2）ddns決議

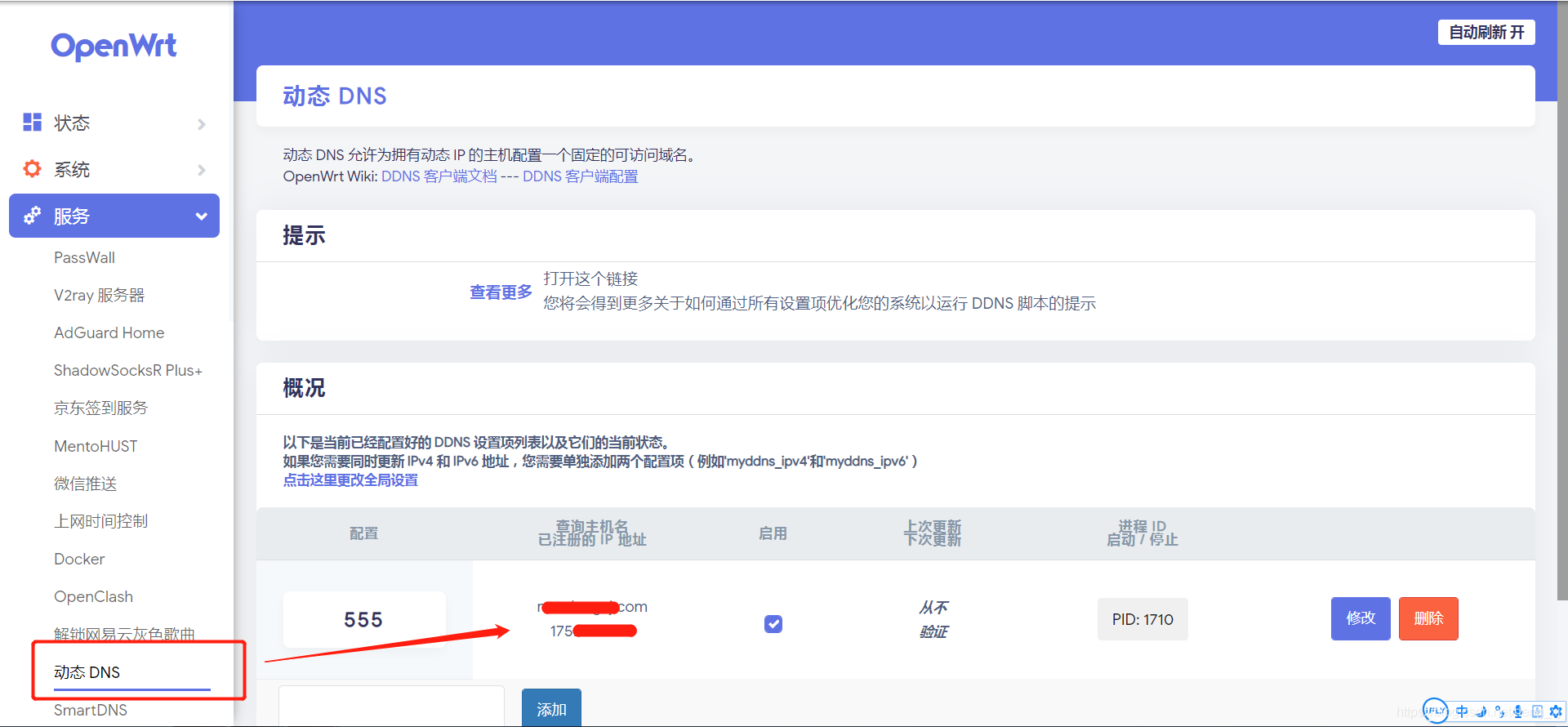

旁路由設定ddns，解決主路由器ddns服務商少的問題，

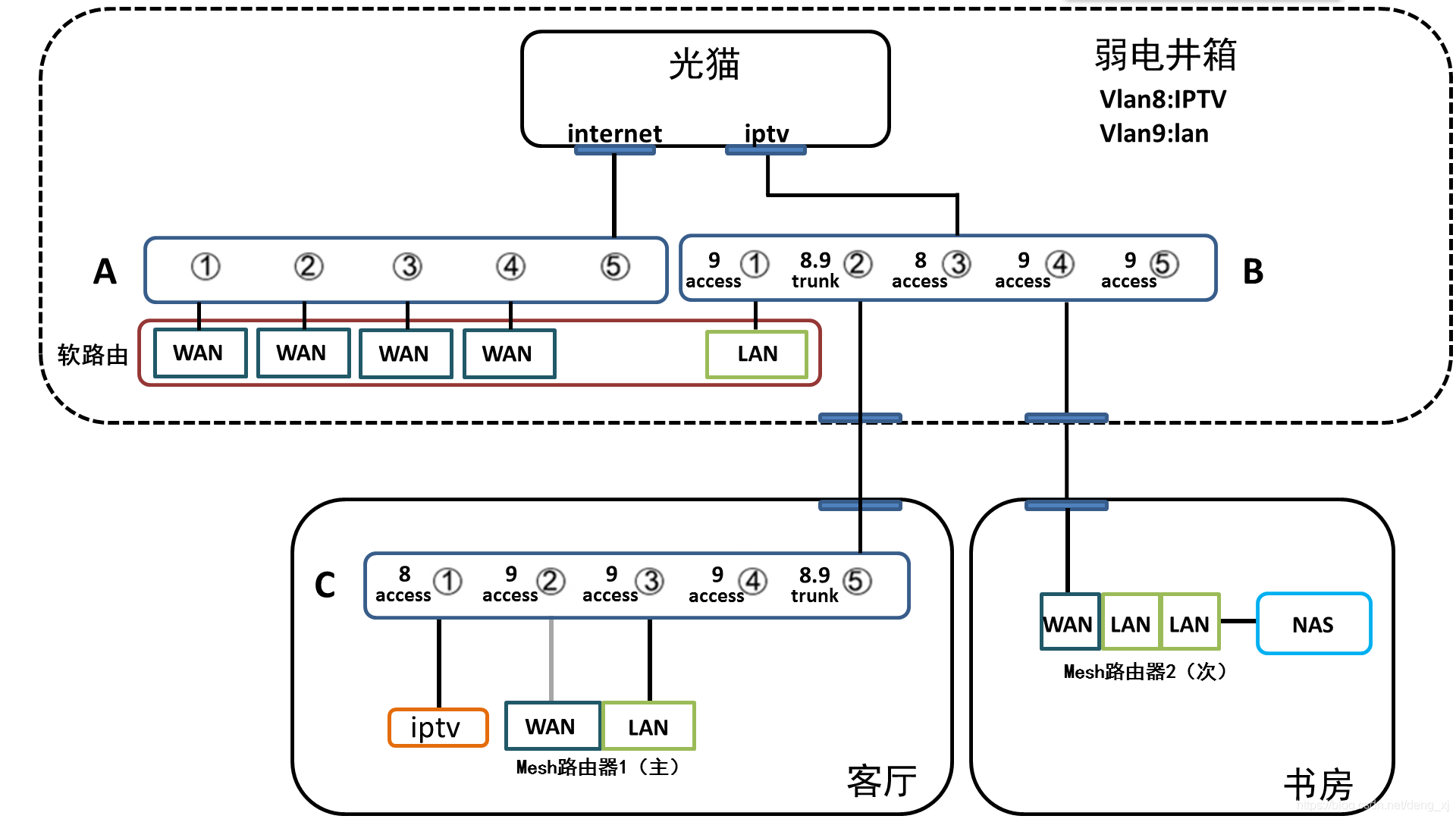

以上圖家庭拓撲為例，當前動態公網ip的ddns服務部署在NAS上，如果NAS意外斷電，決議域名將無法決議獲得ip地址從而導致遠程訪問的中斷，而Mesh路由器上ddns服務商常常不支持自定義域名的接入，因此在上述組網方案基礎上，可以借助軟路由長期在線的優勢，拓展ddns決議商，彌補NAS意外斷電后ddns決議失敗的問題，

由于旁路由沒有wan口獲取IP，因此這里通過api請求形式獲取公網ip地址：http://ip.3322.net/

至此，本文也就進入尾聲了，希望本文能夠起到拋磚引玉之效，也歡迎大家的批評交流，

如果您有任何疑問或者好的建議，期待你的留言、評論與關注！
