什么是高可用集群？

• 高可用集群（High Availability Cluster，簡稱HA Cluster），是指以減少服務中斷時間為目的的服務器集群技術，
• 它通過保護用戶的業務程式對外不間斷提供的服務，把因軟體、硬體、人為造成的故障對業務的影響降低到最小程度

高可用集群的衡量標準

• 要保證集群服務的100%時間永遠完全可用，幾乎可用說是一件不可能完成的任務，
• 比如，淘寶在這幾年雙十一剛開始的時候，一下子進來買東西的人很多，訪問量大，都出現一些問題，如下單后卻支付不了，所以說只能保證服務盡可能的可用，當然有些場景相信還是可能做到100%可用的，
• 通常用平均無故障時間（MTTF：mean time to failure）來度量系統的可靠性，用平均故障維修時間（MTTR：mean time to restoration）來度量系統的可維護性，于是可用性被定義為：HA=MTTF/（MTTF+MTTR）*100%，

具體HA（高可用）衡量標準：

• 其他高可用方案heartbeat、pacemaker、piranha (web頁面)

自動切換/故障轉移（FailOver）

• 自動切換階段某一主機如果確認對方故障，則正常主機除繼續進行原來的任務，還將依據各種容錯備援模式接管預先設定的備援作業程式，并進行后續的程式及服務，
• 通俗地說，即當A無法為客戶服務時，系統能夠自動地切換，使B能夠及時頂上繼續為客戶提供服務，且客戶感覺不到這個為他提供服務的物件已經更換，
• 通過上面判斷節點故障后，將高可用集群資源（如VIP、httpd等）從該不具備法定票數的集群節點轉移到故障轉移域(Failover Domain，可以接收故障資源轉移的節點），

自動偵測

• 自動偵測階段由主機上的軟體通過冗余偵測線，經由復雜的監聽程式，邏輯判斷，來相互偵測對方運行的情況，
• 常用的方法是：集群各節點間通過心跳資訊判斷節點是否出現故障，

腦裂

在高可用（HA）系統中，當聯系2個節點的“心跳線"斷開時，本來為一整體、動作協的HA系統，就分裂成為2個獨立的個體，由于相互失去了聯系，都以為是對方出了故障，兩個節點上的HA軟體像“裂腦人"一樣，爭搶“共享資源"、爭起"“應用服務"，就會發生嚴重后果——或者共享資源被瓜分、2邊"服務"都起不來了;或者2邊“服務"都起來了，但同時讀寫"共享存盤"，導致資料損壞（常見如資料庫輪詢著的聯機日志出錯），

常見解決方案

• 添加冗余的心跳線，例如:雙線條線（心跳線也HA），盡量減少“裂腦"發生幾率;
• 啟用磁盤鎖，正在服務一方鎖住共享磁盤，“裂腦"發生時，讓對方完全"搶不走"共享磁盤資源，但使用鎖磁盤也會有一個不小的問題，如果占用共享盤的一方不主動“解鎖"，另一方就永遠得不到共享磁盤，現實中假如服務節點突然死機或崩潰，就不可能執行解鎖命令，后備節點也就接管不了共享資源和應用服務，于是有人4HA中設計了“智能"鎖，即:正在服務的一方只在發現心跳線全部斷開（察覺不到對端）時才啟用磁盤鎖，平時就不上鎖了，
• 設定仲裁機制，例如設定參考IP(如網關IP或某一個服務器），當心跳線完全斷開時，2個節:都各自ping一下參考IP，不通則表明斷點就出在本端，不僅“心跳”、還兼對外“服務"的本端網路鏈路斷了，即使啟動(或繼續）應用服務也沒有用了，那就主動放棄競爭，讓能夠ping通參考IP的一端去起服務，更保險一些，ping不通參考IP的一方干脆就自我重啟，以徹底釋放有可能還占用著的那些共享資源，
• 裂腦的監控報警，如郵件及手機短信等或值班，當然，在實施高可用方案時，要根據業務實際需求確定是否能容忍這樣的損失，對于一般的網站常規業務.這個損失是可容忍的，

Keepalived

Keepalived是什么？

• keepalived是集群管理中保證集群高可用的一個服務軟體，用來防止單點故障，

keepalived作業原理

• keepalived是以VRRP,協議為實作基礎的，VRRP全稱Virtual Router RedundancyProtocol，即虛擬路由冗余協議，
• 將N臺提供相同功能的服務器組成一個服務器組，這個組里面有一個master和多個backup，master上面有一個對外提供服務的vip(該服務器所在局域網內其他機器的默認路由為該vip) , master會發組播，當backup收不到vrrp包時就認為master宕掉了，這時就需要根據VRRP的優先級來選舉一個backup當master

keepalived主要有三個模塊

• 分別是core、 check和vrrp
• core模塊為keepalived的核心，負責主行程的啟動、維護以及全域組態檔的加載和決議，
• check負責健康檢查，包括常見的各種檢查方式，
• vrrp模塊是來實作VRRP協議的，

Keepalived配置

初識Keepalived，實作Web服務器的高可用集群

Server1:192.168.100.10
Server2:192.168.100.20
VIP：192.168.100.100

一、Server1：Master的配置

Server1：192.168.100.10

#創建etc下的keepalived目錄，編輯組態檔
[root@server1 ~]# yum -y install keepalived                #安裝keepalived
[root@server1 ~]# vim /etc/keepalived/keepalived.conf      #編輯主組態檔
#將原有的組態檔清空添加如下
!Configuration File for keepalived                         #keepalived組態檔檔案宣告
global_defs {                                              #全域配置
router_id 1                                                #路由器編號，設備在組中的標識
   }

#vrrp_script chk_nginx {                                   #健康檢查
#       script "/etc/keepalived/ck_ng.sh"                  #檢查腳本
#       interval 2                                         #檢查頻率/秒
#       weight -5                                          #優先級減5
#       fall 3                                             #失敗三次
#       }

vrrp_instance VI_1 {                                       #VRRP模塊實體 VI_1,實體名，兩臺路由器相同
        state MASTER                                       #主或從狀態
        interface ens32                                    #監控心跳網卡，（因為實驗環境就一張網卡所以監控ens32）
        mcast_src_ip 192.168.100.10                        #心跳源IP
        virtual_router_id 55                               #虛擬路由編號，主備一致
        priority 100                                       #優先級
        advert_int 1                                       #心跳間隔/秒

        authentication {                                   #認證模塊
        auth_type PASS                                     #認證型別為密碼認證
        auth_pass 123456                                   #認證密碼123456
        }

virtual_ipaddress {                                        #VIP
        192.168.100.100
}

#track_script {                                            #跟蹤腳本
#       chk_nginx
#       }
}
[root@server1 ~]# scp -r /etc/keepalived/keepalived.conf 192.168.100.20:/etc/keepalived/ #復制至back服務器
[root@server1 ~]# systemctl enable keepalived                                            #開機自啟

#安裝nginx
[root@server1 ~]# yum -y install nginx                 #安裝nginx，默認yum源中1.16.1版本
[root@server1 ~]# systemctl enable nginx --now
[root@server1 ~]# vim /usr/share/nginx/html/index.html #測驗keepalived修改默認主頁內容
...
131 <div id="content">
132
133         <h1>Welcome to CentOS Pakho one</h1>
...
[root@server1 ~]# systemctl start keepalived           #啟動keepalived

http://192.168.100.10/

二、Server2：Backup的配置

Server2：192.168.100.20

#backup服務器的配置幾處修改
[root@server2 ~]# yum -y install keepalived
[root@server2 ~]# vim /etc/keepalived/keepalived.conf
...
        state BACKUP                                   #改為backup服務器
...
        mcast_src_ip 192.168.100.20                    #改為backup真實服務器
...
        priority 99                                    #優先級99
[root@server2 ~]# systemctl enable keepalived
[root@server2 ~]# yum -y install nginx
[root@server2 ~]# systemctl enable nginx --now
[root@server2 ~]# vim /usr/share/nginx/html/index.html
...
131 <div id="content">
132
133         <h1>Welcome to CentOS Pakho two</h1>
...
[root@server2 ~]# systemctl start keepalived

http://192.168.100.20/

三、客戶端訪問

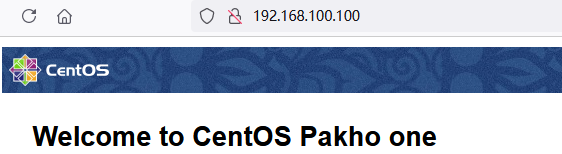

#訪問vip：   http://192.168.100.100/

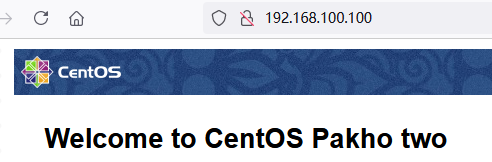

#拔掉master服務器網線模擬master服務器宕機

http://192.168.100.100/ #再次訪問vip

Keepalived感知Nginx

• 恢復之前的實驗，啟動兩臺主機的keepalived和nginx，確保頁面訪問正常，關閉master的nginx服務

[root@server1 ~]# systemctl stop nginx

• 繼續訪問VIP，頁面不會切換到slave
• 原因是keepalived監控的是介面IP狀態，無法監控nginx服務狀態

一、編輯監控腳本

Server1：192.168.100.10

#添加nginx監控腳本
[root@server1 ~]# vim /etc/keepalived/ck_ng.sh
#!/bin/bash
#檢查nginx行程是否存在
counter=$(ps -C nginx --no-heading | wc -l)

if [ "${counter}" = 0 ] ;then
#嘗試啟動一次nginx，停止五秒后再次檢測
systemctl restart nginx
sleep 5
        if [ "${counter}" = 0 ];then
#如果沒有啟動成功，殺死keepalived行程觸發主備切換
        systemctl stop keepalived
        fi
fi
[root@server1 ~]# chmod +x /etc/keepalived/ck_ng.sh
[root@server1 ~]# scp /etc/keepalived/ck_ng.sh 192.168.100.20:/etc/keepalived/

Server2：192.168.100.20

[root@server2 ~]# chmod +x /etc/keepalived/ck_ng.sh

二、啟動監控腳本

Server1：192.168.100.10

[root@server1 ~]# vim /etc/keepalived/keepalived.conf
#取消注釋即可
...
vrrp_script chk_nginx {
        script "/etc/keepalived/ck_ng.sh"                #腳本位置
        interval 2                                       #每兩秒鐘執行一次
        weight -5                                        #減去本機優先級
        fall 3                                           #嘗試三次
        }
...
track_script {
        chk_nginx                                        #chk_nginx對應上方策略名
        }
...
[root@server1 ~]# systemctl restart nginx keepalived

Server2:192.168.100.20同理

[root@server2 ~]# vim /etc/keepalived/keepalived.conf
...
[root@server2 ~]# systemctl restart nginx keepalived

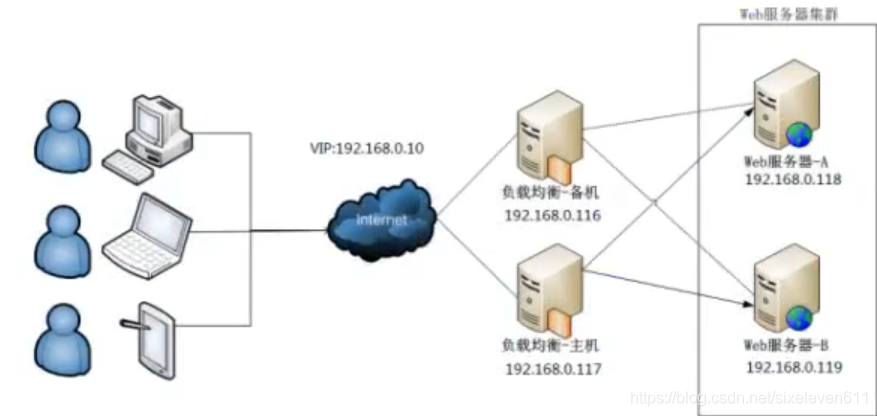

Keepalived+LVS-DR集群配置

Master：192.168.100.10
backup：192.168.100.20
web1：192.168.100.30
web2：192.168.100.40
VIP：192.168.100.100

一、在Master上安裝Keepalived

ipvsadm安裝并不啟動,因為在keepalived配置中集成了ipvs代碼

[root@master ~]# yum -y install keepalived ipvsadm

二、在Master上修改組態檔

[root@master ~]# vim /etc/keepalived/keepalived.conf
#將原有的組態檔清空添加如下

#Keepalived配置
!Configuration File for keepalived                         #keepalived組態檔檔案宣告
global_defs {                                              #默認的全域配置
        route_id Director1                                #該設備在組當中的名字,兩邊不一樣
}

vrrp_instance VI_1 {                                       #VRRP模塊實體 VI_1,實體名，兩臺路由器相同
        state MASTER                                       #主或從狀態,另外一臺是BACKUP
        interface ens32                                    #心跳網卡
        virtual_router_id 51                               #虛擬路由編號,兩邊一樣即可
        priority 150                                       #優先級
        advert_int 1                                       #檢查間隔/秒
                authentication {                           #認證模塊
                auth_type PASS                             #認證型別為密碼認證
                auth_pass 1111                             #認證密碼1111
                }
        virtual_ipaddress {                                #VIP和作業介面
        192.168.100.100/24 dev ens32
        }
}

#LVS-DR配置
virtual_server 192.168.100.100 80 {                        #VIP
        delay_loop 3                                       #服務輪詢時間間隔,每三秒測驗真實服務器是否存活
        lb_algo rr                                         #負載均衡策略演算法 rr：輪詢
        lb_kind DR                                         #LVS集群模式 DR
        protocol TCP                                       #協議為TCP協議
                real_server 192.168.100.30 80 {            #真實后端服務器
                weight 1                                   #權重1
                TCP_CHECK {                                #TCP校驗
                connect_timeout 3                          #健康檢查方式,連接超時時間,與delay_loop配合使用
                        }
                }
                real_server 192.168.100.40 80 {            #真實后端服務器
                weight 1                                   #權重1
                TCP_CHECK {                                #TCP校驗
                connect_timeout 3                          #健康檢查方式,連接超時時間,與delay_loop配合使用
                        }
                }
}

三、在backup上安裝keepalived

ipvsadm安裝不啟動

[root@backup ~]# yum -y install keepalived ipvsadm

四、拷貝Master上的keepalived.conf到backup上

[root@backup ~]# scp 192.168.100.10:/etc/keepalived/keepalived.conf /etc/keepalived/

五、拷貝后修改組態檔

[root@backup ~]# vim /etc/keepalived/keepalived.conf
...
        route_id Director2
...
        state BACKUP
...
        priority 100                                      #優先級100,低于Master即可
...

六、Master和backup上啟動服務

[root@master ~]# systemctl enable keepalived --now
[root@master ~]# shutdown -r now                           #重啟

[root@backup ~]# systemctl enable keepalived --now
[root@backup ~]# shutdown -r now

七、Web服務器配置

web1和web2相同配置

[root@web1 ~]# yum -y install httpd && systemctl enable httpd --now
[root@web1 ~]# echo Pakho1 > /var/www/html/index.html
[root@web2 ~]# yum -y install httpd && systemctl enable httpd --now
[root@web2 ~]# echo Pakho2 > /var/www/html/index.html

八、配置虛擬地址

[root@web1 ~]# cp /etc/sysconfig/network-scripts/ifcfg-lo /etc/sysconfig/network-scripts/ifcfg-lo:0
[root@web1 ~]# vim /etc/sysconfig/network-scripts/ifcfg-lo:0
#其余行洗掉,修改如下
DEVICE=lo:0                                                #子介面
IPADDR=192.168.100.100                                     #VIP地址
NETMASK=255.255.255.255                                    #子網掩碼
ONBOOT=yes                                                 #開機自啟

[root@web2 ~]# scp 192.168.100.30:/etc/sysconfig/network-scripts/ifcfg-lo:0 /etc/sysconfig/network-scripts/

九、配置路由

[root@web1 ~]# vim /etc/rc.local
...
/sbin/route add -host 192.168.100.100 dev lo:0

[root@web2 ~]# vim /etc/rc.local
...
/sbin/route add -host 192.168.100.100 dev lo:0

十、配置ARP

[root@web1 ~]# vim /etc/sysctl.conf
net.ipv4.conf.all.arp_ignore = 1
net.ipv4.conf.all.arp_announce = 2
net.ipv4.conf.default.arp_ignore = 1
net.ipv4.conf.default.arp_announce = 2
net.ipv4.conf.lo.arp_ignore = 1
net.ipv4.conf.lo.arp_announce = 2                        #忽略arp請求,可以回復

[root@web2 ~]# vim /etc/sysctl.conf
net.ipv4.conf.all.arp_ignore = 1
net.ipv4.conf.all.arp_announce = 2
net.ipv4.conf.default.arp_ignore = 1
net.ipv4.conf.default.arp_announce = 2
net.ipv4.conf.lo.arp_ignore = 1
net.ipv4.conf.lo.arp_announce = 2

[root@web1 ~]# shutdown -r now
[root@web2 ~]# shutdown -r now

十一、測驗

#將Master網線斷開
http://192.168.100.100/

#將Master網線連接,斷開backup
http://192.168.100.100/

實作負載均衡高可用集群，實驗完成！
