rocketmq版本: 4.8.0

一、NameServer 介紹

NameServer 是rocketmq核心組件之一，與zookeeper一樣天生具有分布式的特性，在rocketmq中擔當著路由注冊、發現、動態地維護broker相關資訊的角色, NameServer 不提供Master-slave同步機制，但是能夠保證資料的最終一致性，

二、NameServer 功能串列

1. 動態路由發現和注冊功能，broker 啟動時，會將brokerAddr 注冊到NameServer里, 路由發現是指客戶端會定時的向NameServer根據topic拉取路由的最新資訊，
2. 動態剔除功能，每隔10 s NameServer 會自動掃描所有的broker, 如果有broker失效，那么會從地址串列里將其剔除掉，

三、NameServer 架構分析

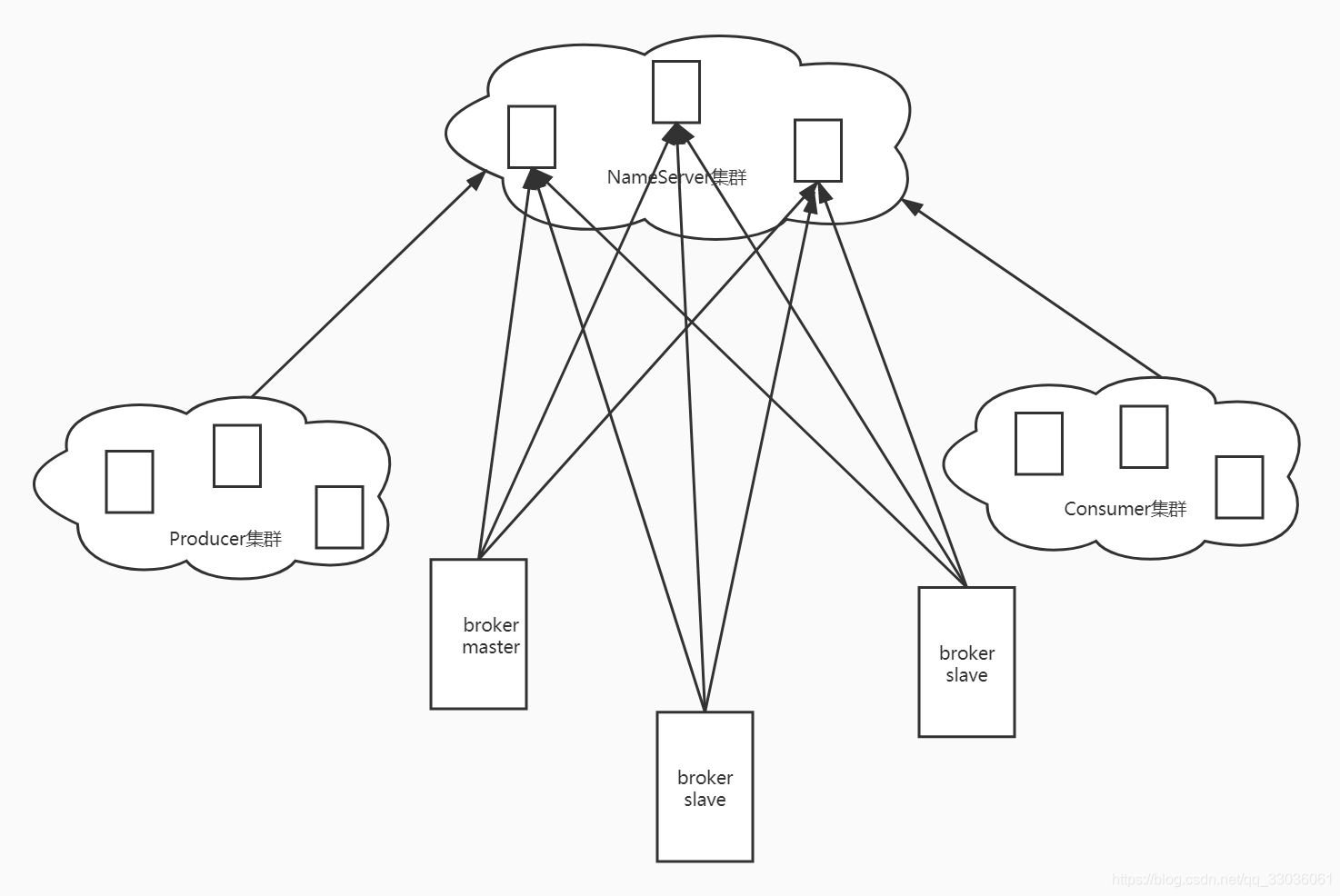

下面是 rocketmq 的部署圖

核心原理決議

Broker訊息服務器啟動時會自動向NameServer 注冊資訊，訊息生產者在發送訊息時，會在NameServer的地址串列里通過負載均衡選擇一個Broker進行訊息發送， NameServer 與每臺broker保持長連接，broker會每隔30s向NameServer發送一個心跳包，NameServer每間隔10s查看broker是否存活，如果broker掛掉了，判斷掛掉的邏輯是brokerLiveTable檢測上次的心跳包與當前系統時間的時間差，如果時間戳大于120s, 那么就將broker從服務地址串列里剔除，

這樣設計的目的是降低NameServer 的復雜性， 在訊息發送端提供容錯機制來保證訊息發送的高可用性，

NameServer 可以通過集群來保證高可用性，但在同一時刻有可能獲取到資料是不一致的，因為不提供同步機制，但能夠保證多個節點的最終一致性，NameServer 這樣設計是為了簡單高效，

四、NameServer 工程目錄決議

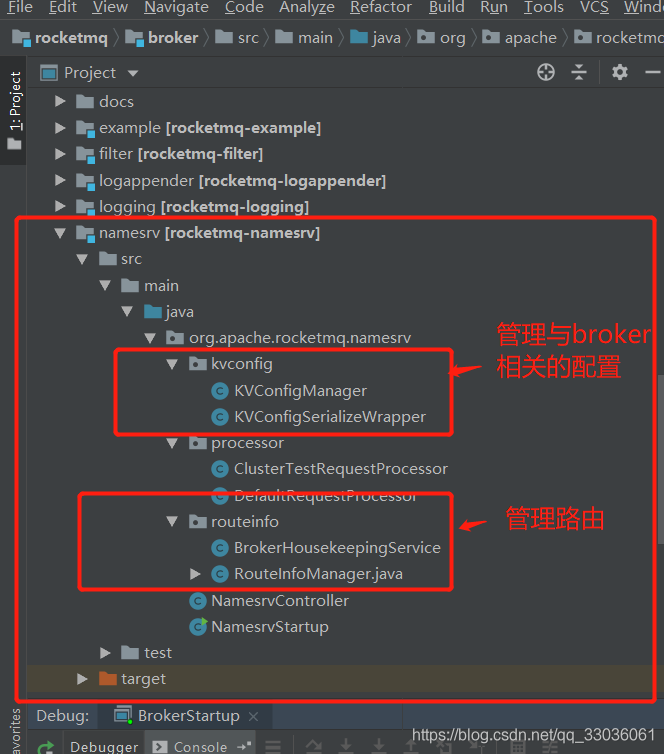

工程目錄結構以及決議如下:

namesrv
├─ NamesrvController.java // 執行初始化邏輯，加載配置、注冊Processor等
├─ NamesrvStartup.java // NameServer的啟動類, 啟動netty server
├─ kvconfig
│ ├─ KVConfigManager.java // namespace和config配置管理
│ └─ KVConfigSerializeWrapper.java // 將獲取到的配置json序列化
├─ processor
│ ├─ ClusterTestRequestProcessor.java //處理請求型別，
│ └─ DefaultRequestProcessor.java // 默認地請求處理器, 處理資料包
└─ routeinfo
├─ BrokerHousekeepingService.java // 管理netty 的channel
└─ RouteInfoManager.java // 路由管理器，維護topic, broker,
//clusterName, brokerAddr等資訊

通過簡單地分析可以發現netty 是rocketmq 網路通信的核心，掌握netty 的常見用法是非常有必要的，

五、NameServer 啟動流程分析

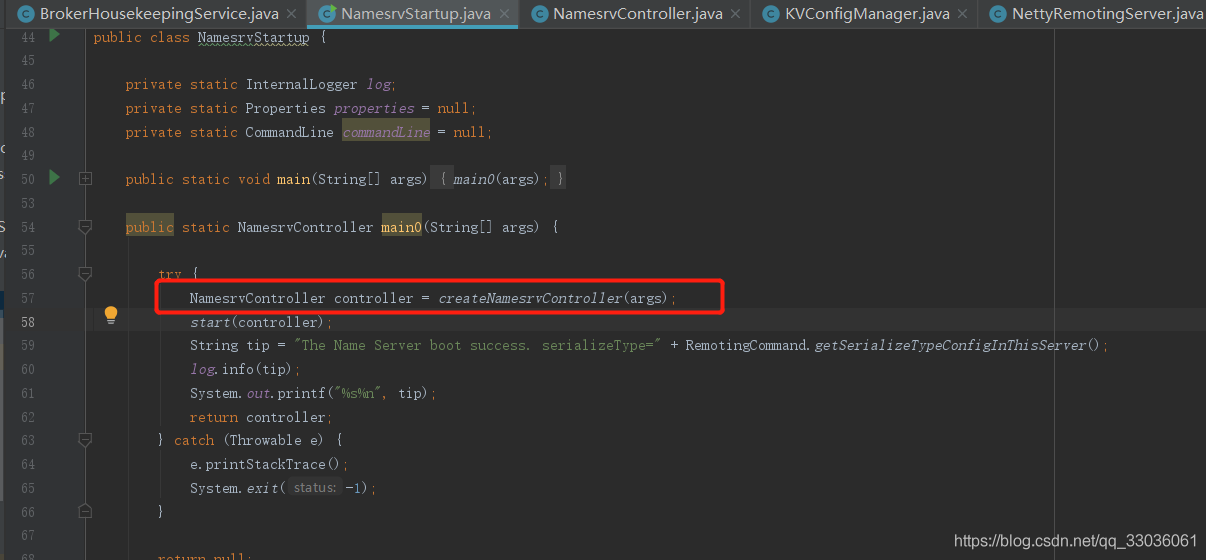

1) 加載配置

加載 namesrvConfig 和 nettyServerConfig, 如果有手動配置也可以生效, 使用option類封裝引數，在程式運行前添加配置Program arguments， 添加的格式: 例如 -c , -p 等，

    public static NamesrvController createNamesrvController(String[] args) throws IOException, JoranException {
   ....
    final NamesrvController controller = new NamesrvController(namesrvConfig, nettyServerConfig);

        // remember all configs to prevent discard
        controller.getConfiguration().registerConfig(properties);

        return controller;
}

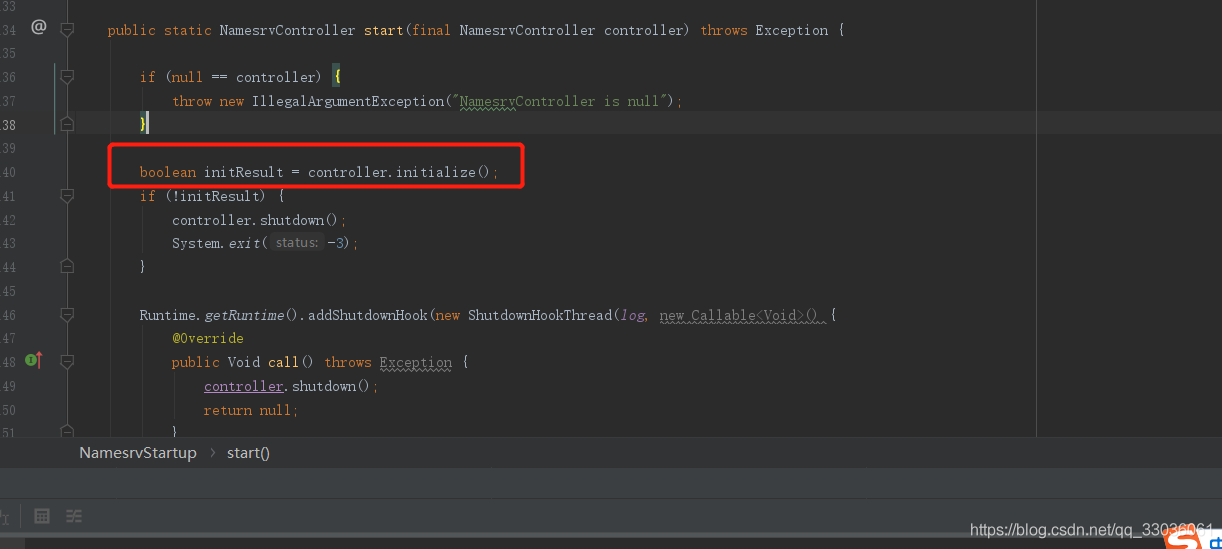

2) initialize()

NamesrvController 在執行start()方法前需要做一些準備作業，比如加載配置、創建Netty Server實體、注冊請求處理器、掃描所有的失聯的broker等

具體的解釋如下注釋:

    public boolean initialize() {
       // 加載k,v 相關配置，含自定義配置，
        this.kvConfigManager.load();
        // 啟動netty server, 管理channel
        this.remotingServer = new NettyRemotingServer(this.nettyServerConfig, this.brokerHousekeepingService);
        //  初始化netty 執行緒池
        this.remotingExecutor =
            Executors.newFixedThreadPool(nettyServerConfig.getServerWorkerThreads(), new ThreadFactoryImpl("RemotingExecutorThread_"));
        //  注冊netty 請求Handler, 可以通過NettyRequestProcessor介面找到其實作類
        this.registerProcessor();
        // 與broker建立長連接，掃描所有的broker
        this.scheduledExecutorService.scheduleAtFixedRate(new Runnable() {

            @Override
            public void run() {
                NamesrvController.this.routeInfoManager.scanNotActiveBroker();
            }
        }, 5, 10, TimeUnit.SECONDS);
       // 列印所有的config
        this.scheduledExecutorService.scheduleAtFixedRate(new Runnable() {

            @Override
            public void run() {
                NamesrvController.this.kvConfigManager.printAllPeriodically();
            }
        }, 1, 10, TimeUnit.MINUTES);
         // 監聽檔案里的配置是否修改
        if (TlsSystemConfig.tlsMode != TlsMode.DISABLED) {
            // Register a listener to reload SslContext
            try {
                fileWatchService = new FileWatchService(
                    new String[] {
                        TlsSystemConfig.tlsServerCertPath,
                        TlsSystemConfig.tlsServerKeyPath,
                        TlsSystemConfig.tlsServerTrustCertPath
                    },
                    new FileWatchService.Listener() {
                        boolean certChanged, keyChanged = false;
                        @Override
                        public void onChanged(String path) {
                            if (path.equals(TlsSystemConfig.tlsServerTrustCertPath)) {
                                log.info("The trust certificate changed, reload the ssl context");
                                reloadServerSslContext();
                            }
                            if (path.equals(TlsSystemConfig.tlsServerCertPath)) {
                                certChanged = true;
                            }
                            if (path.equals(TlsSystemConfig.tlsServerKeyPath)) {
                                keyChanged = true;
                            }
                            if (certChanged && keyChanged) {
                                log.info("The certificate and private key changed, reload the ssl context");
                                certChanged = keyChanged = false;
                                reloadServerSslContext();
                            }
                        }
                        private void reloadServerSslContext() {
                            ((NettyRemotingServer) remotingServer).loadSslContext();
                        }
                    });
            } catch (Exception e) {
                log.warn("FileWatchService created error, can't load the certificate dynamically");
            }
        }

        return true;
    }

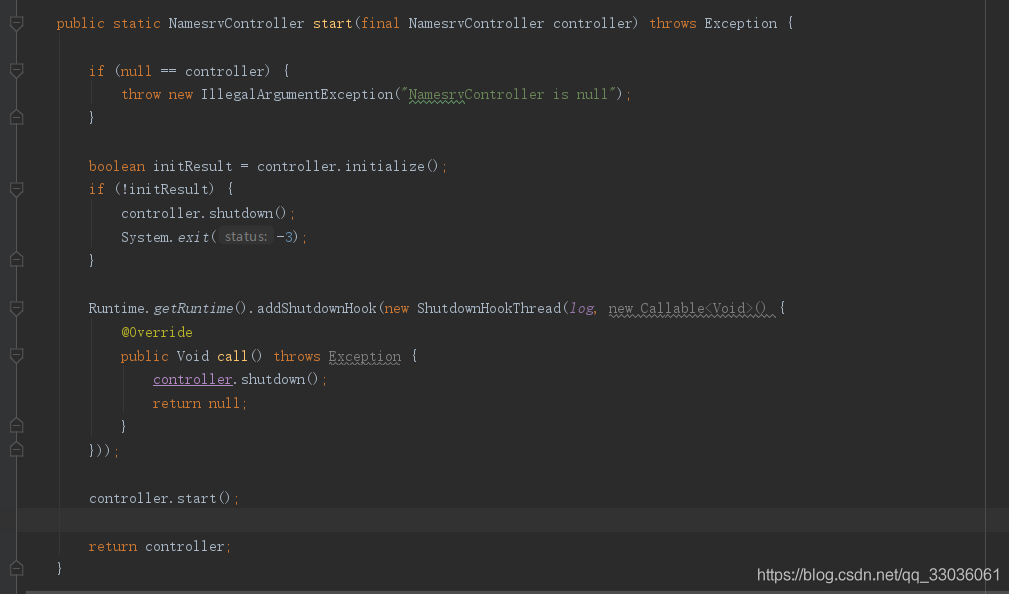

如果initialize()方法回傳false, 那么需要檢查一些相關配置是否正確， 回傳true后，就可以執行最后一步controller.start()方法, 該方法表示NameServer正式啟動，

3) 啟動server

接下來看下源代碼分析start()方法做了哪些事

  public void start() throws Exception {
     // 1. 啟動netty server
        this.remotingServer.start();
      // 2. 啟動檔案掃描執行緒，監聽核心配置是否修改，
        if (this.fileWatchService != null) {
            this.fileWatchService.start();
        }
    }

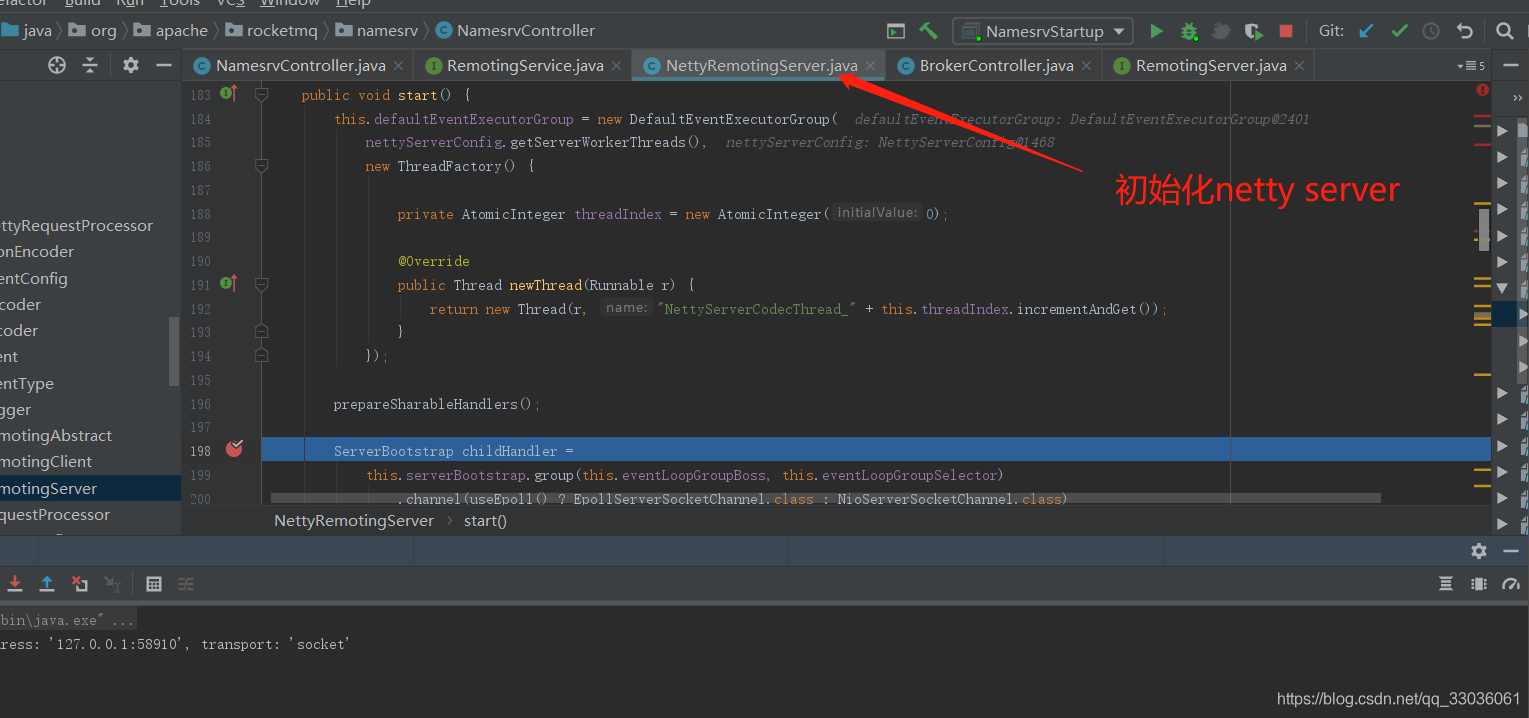

可以通過debug發現，首先會進入到NettyRemotingServer類里的start()方法， 該方法實作了nettyServer, 初始化netty的執行緒組和實體化 ServerBootStrap，

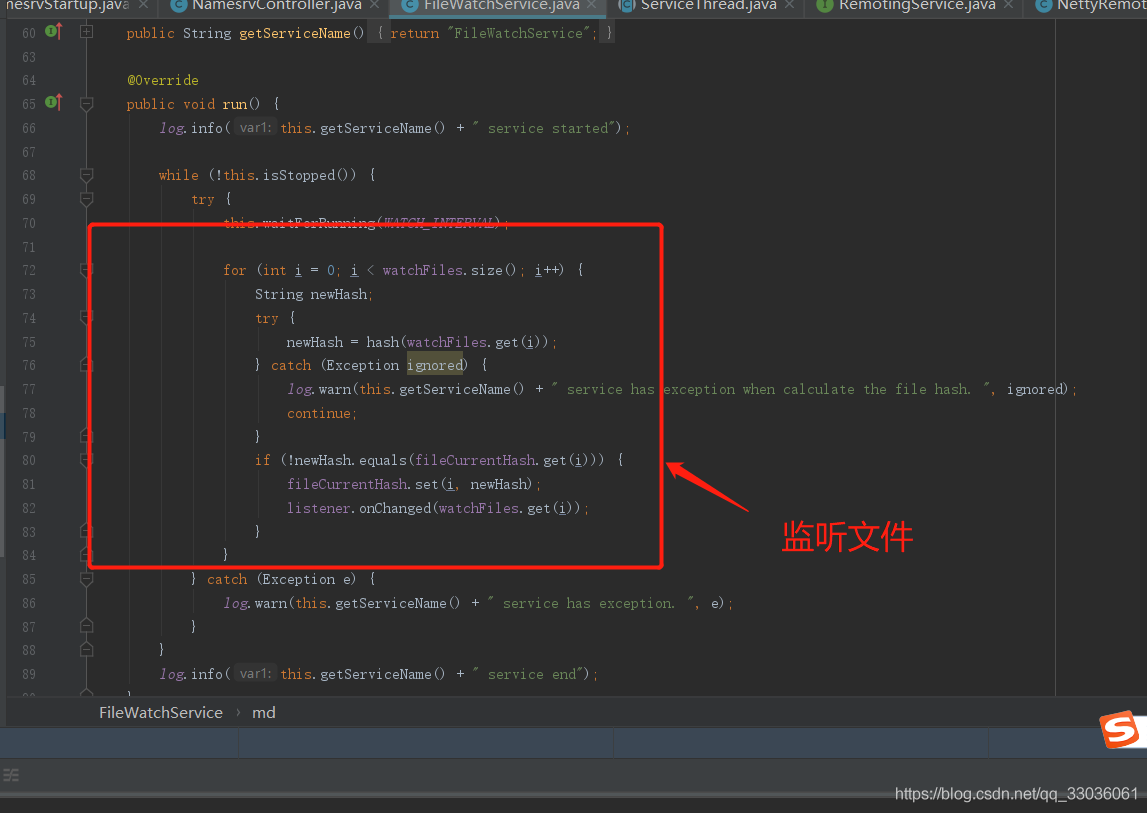

然后開啟一個執行緒執行FileWatchService 的run()方法:

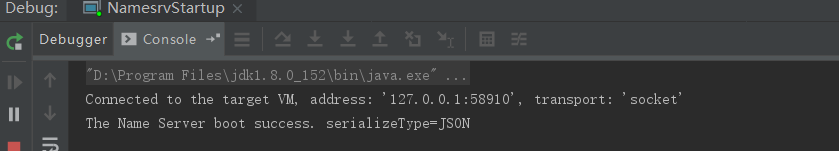

啟動成功后，會在控制臺列印 boot success的字樣，

六、NameServer核心原始碼決議

1. 路由注冊

1) broker向NameServer 發送心跳包

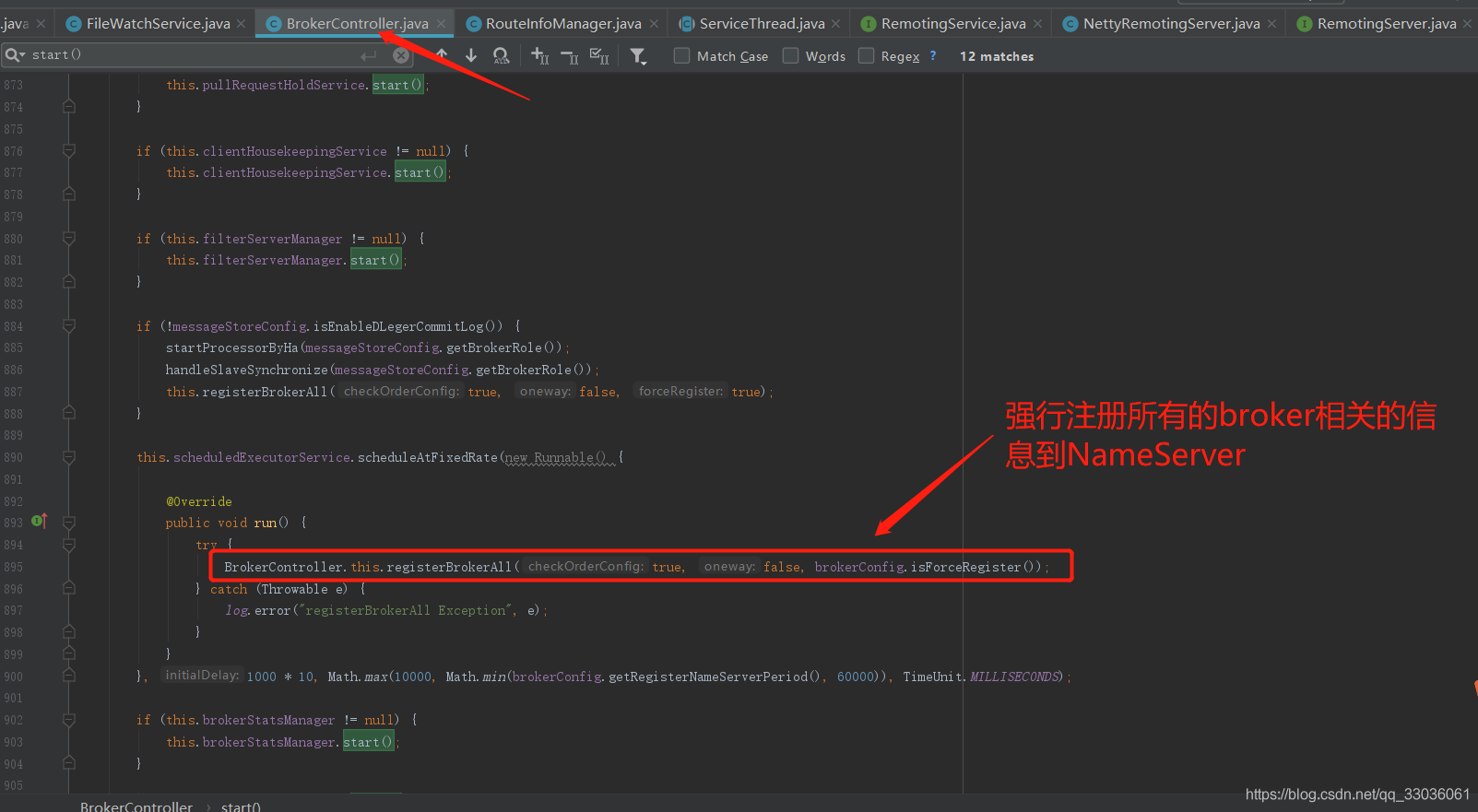

找到brokerController的start()方法里，broker 通過 BrokerController.this.

registerBrokerAll(true,false) 方法來向NameServer 發送心跳包，其中使用定時任務 sheduledExecutorService 執行緒池定時發送，

然后進入到doRegisterBrokerAll()方法，找到BrokerOuterApi里的registerBrokerAll()方法, 通過RegiterBrokerRequestHeader類封裝broker相關的資訊, RegiterBrokerRequestHeader 主要屬性如下:

• brokerName: broker名稱，
• brokerAddr: broker的地址，
• cluterName: broker所在集群的名稱，
• haServerAddr: 集群master的地址，
• brokerId: brokerId為0的時候表示該broker為master, 如果大于0，表示該broker為slave，

  public List<RegisterBrokerResult> registerBrokerAll(
        final String clusterName,
        final String brokerAddr,
        final String brokerName,
        final long brokerId,
        final String haServerAddr,
        final TopicConfigSerializeWrapper topicConfigWrapper,
        final List<String> filterServerList,
        final boolean oneway,
        final int timeoutMills,
        final boolean compressed) {

        final List<RegisterBrokerResult> registerBrokerResultList = new CopyOnWriteArrayList<>();
        List<String> nameServerAddressList = this.remotingClient.getNameServerAddressList();
        if (nameServerAddressList != null && nameServerAddressList.size() > 0) {
         // 封裝broker資訊
            final RegisterBrokerRequestHeader requestHeader = new RegisterBrokerRequestHeader();
            requestHeader.setBrokerAddr(brokerAddr);
            requestHeader.setBrokerId(brokerId);
            requestHeader.setBrokerName(brokerName);
            requestHeader.setClusterName(clusterName);
            requestHeader.setHaServerAddr(haServerAddr);
            requestHeader.setCompressed(compressed);

            RegisterBrokerBody requestBody = new RegisterBrokerBody();
            requestBody.setTopicConfigSerializeWrapper(topicConfigWrapper);
            requestBody.setFilterServerList(filterServerList);
            final byte[] body = requestBody.encode(compressed);
            final int bodyCrc32 = UtilAll.crc32(body);
            requestHeader.setBodyCrc32(bodyCrc32);
    // 等待所有的NameServer都含有broker資訊后，才表示執行完畢，
            final CountDownLatch countDownLatch = new CountDownLatch(nameServerAddressList.size());
       // 把該broker的資訊注冊到所有的NameServer上，
            for (final String namesrvAddr : nameServerAddressList) {
                brokerOuterExecutor.execute(new Runnable() {
                    @Override
                    public void run() {
                        try {
                            RegisterBrokerResult result = registerBroker(namesrvAddr,oneway, timeoutMills,requestHeader,body);
                            if (result != null) {
                                registerBrokerResultList.add(result);
                            }

                            log.info("register broker[{}]to name server {} OK", brokerId, namesrvAddr);
                        } catch (Exception e) {
                            log.warn("registerBroker Exception, {}", namesrvAddr, e);
                        } finally {
                            countDownLatch.countDown();
                        }
                    }
                });
            }

            try {
           // 默認超時時間為6s, 在BrokerConfig里配有registerBrokerTimeoutMills=6000
                countDownLatch.await(timeoutMills, TimeUnit.MILLISECONDS);
            } catch (InterruptedException e) {
            }
        }

        return registerBrokerResultList;
    }

2) NameServer 處理心跳包

首先DefaultRequestProcessor 網路處理器決議請求型別，請求型別如果為RequestCode.

REGISTER_BROKER, 則最終的請求會到RouteInfoManager里的registerBroker()方法，

 public RemotingCommand registerBroker(ChannelHandlerContext ctx,
                                          RemotingCommand request) throws RemotingCommandException {
        final RemotingCommand response = RemotingCommand.createResponseCommand(RegisterBrokerResponseHeader.class);
        final RegisterBrokerResponseHeader responseHeader = (RegisterBrokerResponseHeader) response.readCustomHeader();
        final RegisterBrokerRequestHeader requestHeader =
                (RegisterBrokerRequestHeader) request.decodeCommandCustomHeader(RegisterBrokerRequestHeader.class);

        if (!checksum(ctx, request, requestHeader)) {
            response.setCode(ResponseCode.SYSTEM_ERROR);
            response.setRemark("crc32 not match");
            return response;
        }
        // 決議資料包
        TopicConfigSerializeWrapper topicConfigWrapper;
        if (request.getBody() != null) {
            topicConfigWrapper = TopicConfigSerializeWrapper.decode(request.getBody(), TopicConfigSerializeWrapper.class);
        } else {
            topicConfigWrapper = new TopicConfigSerializeWrapper();
            topicConfigWrapper.getDataVersion().setCounter(new AtomicLong(0));
            topicConfigWrapper.getDataVersion().setTimestamp(0);
        }
        // 用RouteInfoManager 注冊broker
        RegisterBrokerResult result = this.namesrvController.getRouteInfoManager().registerBroker(
                requestHeader.getClusterName(),
                requestHeader.getBrokerAddr(),
                requestHeader.getBrokerName(),
                requestHeader.getBrokerId(),
                requestHeader.getHaServerAddr(),
                topicConfigWrapper,
                null,
                ctx.channel()
        );
        // 回應broker
        responseHeader.setHaServerAddr(result.getHaServerAddr());
        responseHeader.setMasterAddr(result.getMasterAddr());

        byte[] jsonValue = this.namesrvController.getKvConfigManager().getKVListByNamespace(NamesrvUtil.NAMESPACE_ORDER_TOPIC_CONFIG);
        response.setBody(jsonValue);
        response.setCode(ResponseCode.SUCCESS);
        response.setRemark(null);
        return response;
    }

RouteInfoManager 里的registerBroker方法將broker的資訊最終添加到 clusterAddrTable、brokerAddrTable、brokerLiveTable、filterServerTable里，

2. 路由洗掉

RouteInfoManager 的scanNotActiveBroker ()方法

3. 路由發現
