最強解讀SD-WAN基礎內容與場景分析

傳統廣域網面臨諸多挑戰：

• MPLS專線價格貴
• 業務開通時間長
• 組網不夠靈活
• 配置管理復雜

SD-WAN的特點與優勢：

(1)降本增效

SD-WAN可以集成專線，Internet，MPLS，4G/5G等多種連接方式，有效提升廣域網的帶寬，同時降低總體連接成本，實作降本和增效雙豐收，具體降多少本增多少效呢？按照某頭部SD-WAN玩家的白皮書上的資料：5年期運營成本下降38%，WAN口效率提升33%，

(2)簡化部署

SD-WAN的硬體CPE設備大多支持Zero Touch Provision，零接觸部署，支持快速部署，比如可以通過郵件方式來配置CPE設備，或者通過預配置方式來實作，當企業的分支機構較多，這些快速部署的功能大大減輕了運維開通的壓力，為快速開展業務提供了基礎，

(3)簡化運維

• 支持實時監控鏈路質量，有一些SD-WAN廠家的產品可以對鏈路進行檢測，可以給鏈路打分，當鏈路出現故障時，可以做相應的告警，切換等,減少人工監控和排除故障時間，
• 有些SD-WAN的廠家還支持深度應用識別功能，這個功能比較有意思，可以看到經過CPE設備傳輸的流量，比如可以看到微信訪問量多少，淘寶訪問量多少等，這個流量的可視化對運維也有很大的幫助，可以知道哪些應用在什么時候用了多少帶寬等資訊，同時，因為應用可以被識別后，也可以基于應用來做調度，比如核心應用調度到MPLS線路，低優先級應用走Internet線路，
• 配置方便，圖形化的界面，一鍵式的VPN配置，方便運維，
• 提供一站式運維報告，站在運維的角度，報告太重要了，能自動匯出每個分支站點的使用情況包含帶寬，時延，對運維是非常必要的，有時候客戶的選擇SD-WAN的廠家，可以就是報告這一項，

(4)智能選路與鏈路聚合

SD-WAN可以支持多種連接方式，Internet，MPLS，4G線路等，并且可以根據網路的質量進行選路，比如可以有2條Internet，其中一條Internet質量不好的時候，路由選擇走質量好的Internet，

也可以根據應用該的優先級來安排路由，比如核心應用（CRM，SAP等）安排走MPLS線路，低優先級應用走普通的Internet，有些SD-WAN玩家還可以做到Per packet的資料調度，資料包級別的調度，

SD-WAN也可以支持鏈路聚合，將底層的2根或者多跟Internet捆綁在一起使用，大幅提升網路效率，

(5)網路質量優化

在SD-WAN網路架構里面，有underlay網路和overlay網路之說，underlay網路是底層的物理網路，overlay網路是在underlay網路之上，構建tunnel，實作更加靈活的組網，

當底層的網路出現不穩定，或者丟包的時候，一會SD-WAN的玩家會在overlay網路里面做一些優化，啟動修復機制，比如：

對于實時的流量（比如視頻，語音等），通過前向糾錯機制（Forward Error Correction FEC）和包復制技術來實作糾錯與修復；對于TCP流量，可以采用最大化TCP滑窗，自動重傳等技術來實作，這種修復方式可以提升用戶體驗，比如提高視頻會議的質量，保障傳輸的質量等，

(6)入云加速

隨著云計算技術的普及，已經有越來越多的企業選擇上云，對于公有云的訪問越來越頻繁，
SD-WAN最近這1年很大的發展是在入云加速這塊，大多SD-WAN的玩家可以提供入云加速，
很大的原因是除了企業總部的需要上云，眾多的分支機構也需要上云，SD-WAN技術可以解決分支機構直接入云，而不需要再從總部繞行，

同時，SD-WAN 也可以實作公有云，私有云的多云連接，上云遷移等，為企業快速上云提供快車道，

(7)與安全的融合

SD-WAN技術與安全的技術的融合是很大的一個話題，目前很多SD-WAN廠家能提供端到端安全的一體化方案，資料加密并分段隔離，

2019年Gartner提出了SASE（Service Access Service Edge）這樣一個網路架構, SASE集合了WAN的能力和云安全的能力，個人覺得，SD-WAN是Network as a service，把網路作為一個能力，而SASE架構是集成了SD-WAN的能力同時加上了云安全的能力，SASE的架構得到了很多SD-WAN的支持，

SD-WAN常見組件:

(1)控制器

SD-WAN控制器或者叫編排器，它是一個軟體，可以安裝在獨立的服務器上，也可以部署在虛擬化的云環境中，主要功能是對終端CPE的配置，管理，監控，流量的調度等，是整個SD-WAN架構的大腦，

(2)SD-WAN終端CPE

終端CPE是硬體的盒子，放在客戶的分支機構出口處或者是公司總部；一般設備上分為LAN口和WAN口等.有光口有電口,1G，10G口等，

CPE也支持虛擬化方式的部署，一般叫Virtual CPE，運行在虛擬化環境里面，

(3)SD-WAN 云網關

這個組件主要用于入云的連接，或者部署在POP點，作為POP點接入網關，有些SD-WAN廠家也稱之為Virtual PE等，

SD-WAN的組網架構：

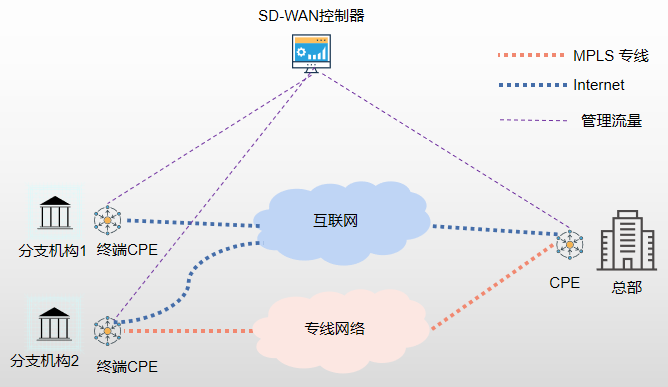

（1）本地組網

本地組網方式是最基本和典型的SD-WAN組網方式，企業分支結構可以通過internet或者專線的方式連接到企業的總部，部署在分支機構和總部的終端將有SD-WAN控制器統一做配置和管理，對于重要的分支可以部署多條MPLS和Internet線路，

如果分支機構的站點數較為龐大，可以考慮分級的部署模式，比如一級機構和總部采用MPLS專線互聯，二級機構通過Internet連接到一級機構等，

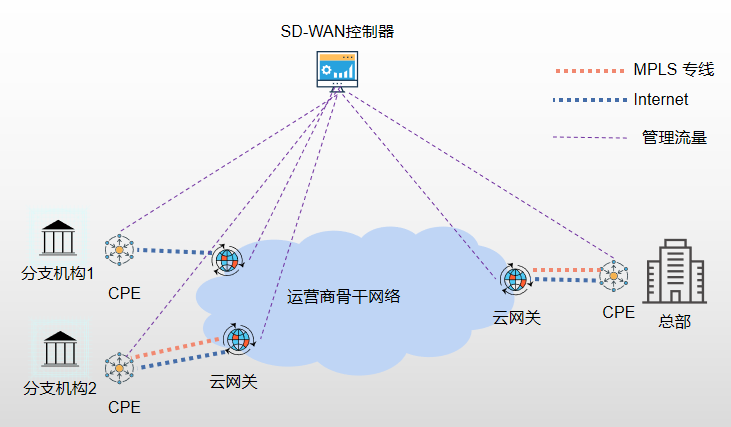

（2）POP點組網

POP點組網模式較為適合有骨干網路資源的運營商，在這個模式下，可以在運營商的POP節點部署云網關（軟體），分支機構和總部的終端都連接到最近POP點的云網關，通過運營商提供的骨干網來做互聯，這個模式比較適合中國網路的特點，對中國南北向Internet瓶頸的問題有較大的幫助，

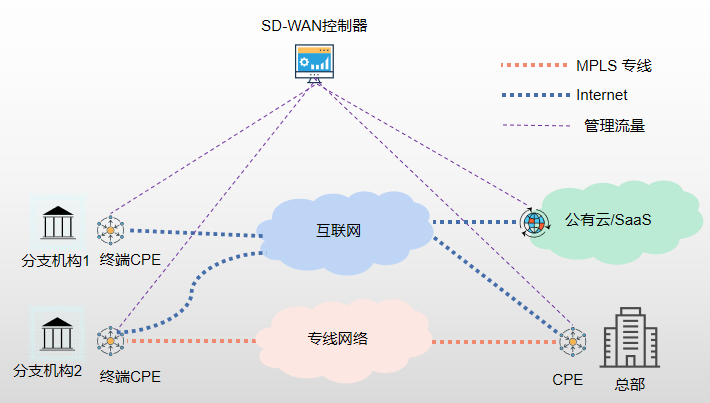

（3）入云架構

最近這一年里SD-WAN入云加速是各大廠家提及最多的一點，隨著越來越多企業將應用遷移到公有云上，快速訪問公有云，是很多企業需要解決的問題，SD-WAN的技術在入云加速這個領域非常合適，

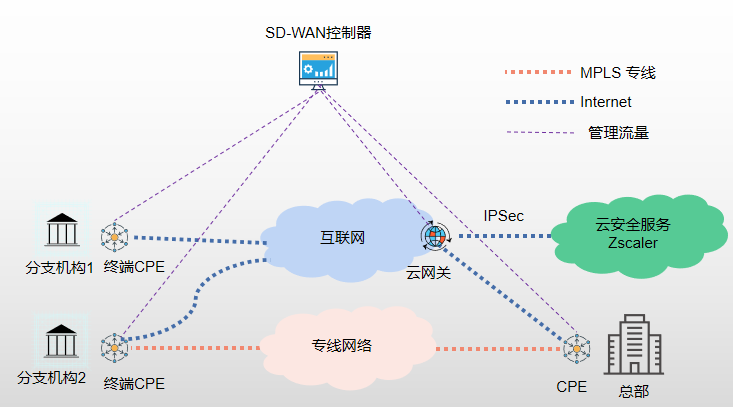

（4）與云安全的結合

SD-WAN可以與云安全服務商完美結合在一起，通過云網關建立IPSec隧道到云安全服務提供商，實作網路安全的防護，也可以通過終端CPE建立IPSec隧道到云安全服務提供商，

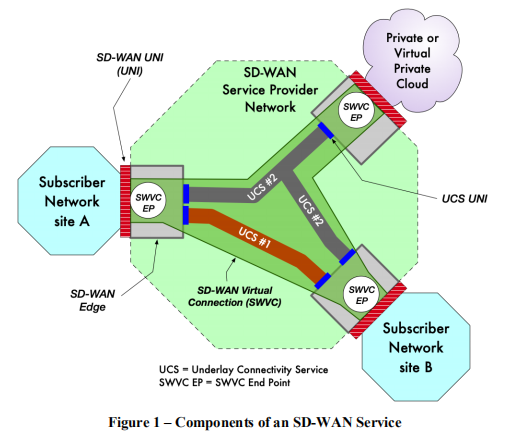

（5）MEF的SD-WAN標準

MEF(Metro Ethernet Forum)提出了業界第一個SD-WAN的標準，在MEF70里面定義了SD-WAN的幾個組件：
? SD-WAN Virtual Connection (SWVC) -這個虛擬連接，就是對應的overlay的連接
? SD-WAN Virtual Connection End Point -終端CPE設備，
? SD-WAN UNI User Network Interface 用戶網路介面

SD-WAN與5G

近日中國電信重磅宣布覆寫全國300+城市的5G SA網路正式規模商用，5G時代已經到來了! ITU定義了5G的3大應用場景：

• eMBB（Enhanced Mobile Broadband）增強移動寬帶
• mMTC（massive Machine Type of Communication）大規模物聯網
• uRLLC（ultra-reliable low latency communications）超高可靠超低時延通信

5G三大特點:高帶寬，大連接,低時延，5G網路的出現會將SD-WAN的部署推向新的高潮，

在目前SD-WAN的應用場景中，我們也經常看到有通過4G線路來組網，有些場景是4G線路作為備份線路來使用，而另外一些場景則是有線Internet無法部署(受制于客觀環境)，4G的無線Internet是更好的選擇，在目前市場上，我們也已經看到很多4G組網的案例，隨著5G高帶寬低時延網路的出現，基于的5G的SD-WAN廣域網將給客戶帶來更多的精彩，

個人覺得，5G與SD-WAN的完美組合將使得MPLS專線的部署顯著下降，5G時代的到來，將使得SD-WAN技術在更多的領域和行業得到更廣泛的應用，

SD-WAN 應用場景

SD-WAN在金融、制造、零售、跨國企業等諸多行業有這很多應用案例，

零售行業

互聯網、物聯網、大資料，人工智能等最新的技術的發展，使得零售行業迎來革命性的變化，阿里提出了“新零售”的概念,蘇寧稱之為“智慧零售”，新零售的門店產生諸多新的應用比如人臉識別，客流統計，用戶畫像 精準營銷等，這些新的應用對零售門店的IT系統提出了新的要求，

智慧零售門店的IT系統需要包括收銀、ERP、CRM、視頻監控和識別、WIFI等眾多系統，其中核心應用需要同總部進行資料實時同步、備份，

另外一點零售門點通常分布地域廣，門店眾多，IT人員有限，管理困難，門店的廣域網（WAN）網路即要滿足核心應用的性能、時延、安全的要求，也要滿足公眾WIFI上網的需求，同時也要考慮帶寬成本、設備管理、部署、運維的難度，智慧零售門店的WAN網路充滿嚴峻的挑戰，

SD-WAN 正是解決這一難題的利器, SD-WAN的部署為零售行業客戶帶來了巨大收益,體現為：

• 降低同等廣域網鏈路的帶寬成本，最大效率利用帶寬資源，帶寬利用率提升，
• 提供了更好的業務體驗，門店的應用與總部資料中心的鏈接的更流暢，視頻會議清晰，
• 通過云化的集中管理和自動部署，提升了WAN的管理效率，簡化了分支運維，降低了運維成本，
• 實時監控和負載均衡的功能使得停機時間大大減少，

Office365 訪問優化

這里聊一下Office365 應用加速的場景，有一些SD-WAN的廠家可以支持深度應用識別的功能，在企業的分支機構出口可以將O365的流量識別出來，然后通過隧道的方式送到企業的總部，通過企業總部的精品網線路，從而實作較好的O365訪問效果，

總結

（1）未來5年，SD-WAN市場規模會逐年增大，技術越來越成熟，應用場景越來越豐富，
（2）SD-WAN技術憑借其降本增效，簡化部署，自動化運維，靈活組網，入云加速，集成安全性等優勢和特點，大大推動了廣域網的變革，
（4）SD-WAN與安全的融合是大勢所趨，SD-WAN會融入到SASE的架構中，
（5）云計算的普及使得入云加速的功能成為SD-WAN的一個很大的加分項，
（6）5G技術的大規模商用，會成為SD-WAN的催化劑，5G與SD-WAN技術的完美組合將大大沖擊傳統的MPLS專線的市場，帶來更多SD-WAN的部署，
