zipkin簡介

隨著業務越來越復雜，系統也隨之進行各種拆分，特別是隨著微服務架構和容器技術的興起，看似簡單的應用，后臺可能有幾十個甚至幾百個服務在支撐；一個前端的請求可能需要多次的服務呼叫最后才能完成；當請求變慢或者不可用時，我們無法得知是哪個后臺服務引起的，這時就需要解決如何快速定位服務故障點，Zipkin分布式跟蹤系統就能很好的解決這樣的問題，

zipkin基本概念

1.Span：每個服務的處理跟蹤是一個Span，可以理解為一個基本的作業單元，

2.Trace：一組Span的集合，表示一條呼叫鏈路，舉個例子：當前存在服務A呼叫服務B然后呼叫服務C，這個A->B->C的鏈路就是一條Trace，而每個服務例如B就是一個Span，如果在服務B中另起2個執行緒分別呼叫了D、E，那么D、E就是B的子Span，Trace結構表示對一次請求的跟蹤，一次請求可能由后臺的若干服務負責處理，每個服務的處理是一個Span，Span之間有依賴關系，Trace就是樹結構的Span集合；

3.Transport：收集的Spans必須從被追蹤的服務運輸到Zipkin collector，有三個主要的傳輸方式：HTTP, Kafka和Scribe；

4.Components：有4個組件組成Zipkin：collector，storage，search，web UI

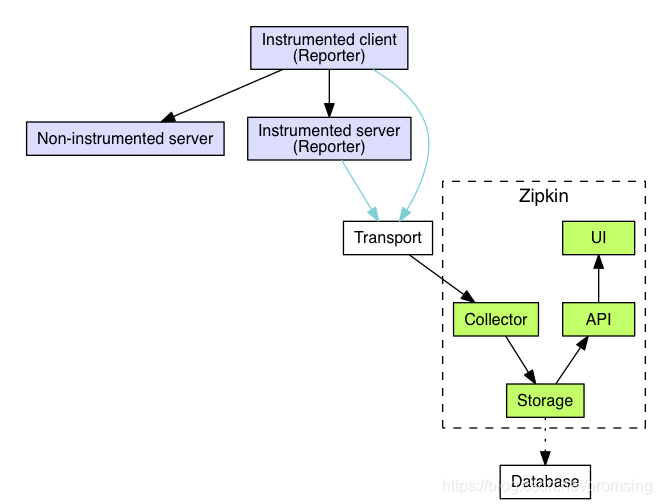

運行關系圖

左邊部分代表了客戶端分別為：

1.InstrumentedClient：使用了Zipkin客戶端工具的服務呼叫方

2.InstrumentedServer：使用了Zipkin客戶端工具的服務提供方

3.Non-InstrumentedServer：未使用Trace工具的服務提供方，當然還可能存在未使用工具的呼叫方

總結：一個呼叫鏈路是貫穿InstrumentedClient->InstrumentedServer的，每經過一個服務都會以Span的形式通過Transport把經過自身的請求上報的Zipkin服務端中

右邊線框內代表了Zipkin的服務端，其中各組件的功能如下：

1.UI：提供web頁面，用來展示Zipkin中的呼叫鏈和系統依賴關系等

2.Collector：對各個客戶端暴露，負責接受呼叫資料，支持HTTP、MQ等

3.Storage：負責與各個存盤適配后存盤資料，支持記憶體，MySQL，ES等

4.API：為web界面提供查詢存盤中的資料的介面

在專案中使用Zipkin

zipkin-server端

1.匯入依賴

 <dependencies>
        <dependency>
            <groupId>org.springframework.boot</groupId>
            <artifactId>spring-boot-starter</artifactId>
        </dependency>
        <dependency>
            <groupId>org.springframework.boot</groupId>
            <artifactId>spring-boot-starter-web</artifactId>
        </dependency>
        <dependency>
            <groupId>org.springframework.boot</groupId>
            <artifactId>spring-boot-starter-test</artifactId>
            <scope>test</scope>
        </dependency>

        <!--zipkin服務端所需的依賴-->
        <dependency>
            <groupId>io.zipkin.java</groupId>
            <artifactId>zipkin-server</artifactId>
            <version>2.12.3</version>
        </dependency>
        <dependency>
            <groupId>io.zipkin.java</groupId>
            <artifactId>zipkin-autoconfigure-ui</artifactId>
            <version>2.12.3</version>
        </dependency>
    </dependencies>

2. 撰寫組態檔

server:
  port: 9412


#zipkin啟動報錯無法訪問的解決方法
management:
  metrics:
    web:
      server:
        auto-time-requests: false

3.創建引導類

/**
 * @Author: Promsing(張有博)
 * @Date: 2021/7/23 - 10:33
 * @Description: Zipkin的服務端
 * @version： 1.0
 */
@SpringBootApplication
@EnableZipkinServer //zipkin的注解
public class ZipkinApplication {
    public static void main(String[] args) {
        SpringApplication.run(ZipkinApplication.class,args);
    }
}

zipkin-client端 -- client需要有多個，本篇只拿一個進行舉例，

1.引入依賴

 <!--Zipkin的依賴-->
        <dependency>
            <groupId>org.springframework.cloud</groupId>
            <artifactId>spring-cloud-starter-zipkin</artifactId>
            <version>2.2.1.RELEASE</version>
        </dependency>

2.撰寫組態檔

spring:
  cloud:
  application:
    name: video
  zipkin:
    base-url: http://localhost:9412

3.創建引導類

@SpringBootApplication
public class VideoApplication {
    public static void main(String[] args) {
        SpringApplication.run(VideoApplication.class,args);
    }
}

4.寫一個服務之間相互呼叫的介面

使用到openFeign--只是示例，沒有業務代碼

@ApiOperation(value = "feign測驗")
@GetMapping("/queryFeign")
public Result queryFeign(){
     System.out.println("screen通過Feign調取project成功");
     return  Result.build(Result.SUCCESS,"查詢成功");
}

其他的zipkin-client端 ，可按照以上四步去做

啟動工程查看效果

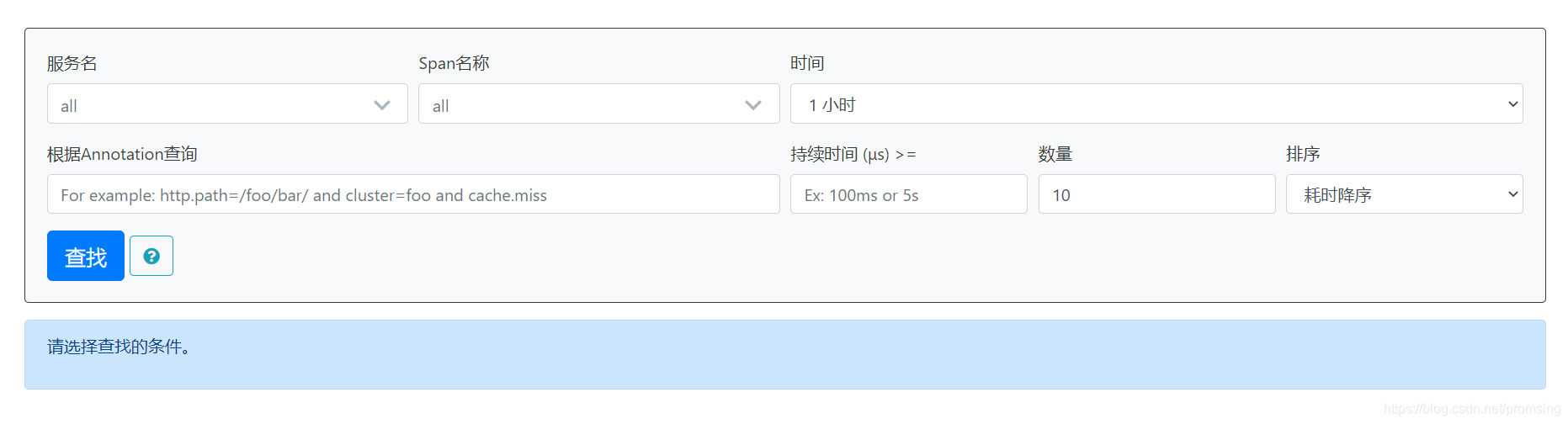

啟動工程打開瀏覽器訪問：http://localhost:9412/

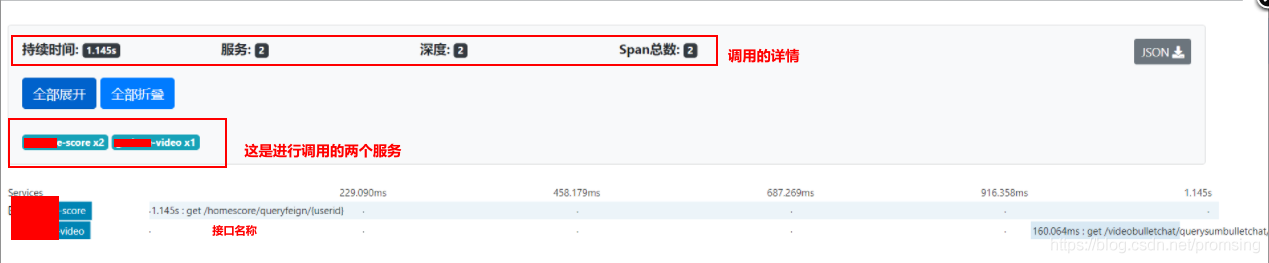

當有服務之間的呼叫時可以看到詳情
