buildroot 重新編譯內核

點燈

上篇文章我們使用 buildroot 編譯出了 BananaPi M1 的鏡像，燒錄到 SD 卡，系統跑起來后，我便開始了內核設備樹的探索，
先從點燈開始，進入到板子的 /sys/class/leds/ 目錄看到

# cd /sys/class/leds/
# ls
bananapi:green:usr

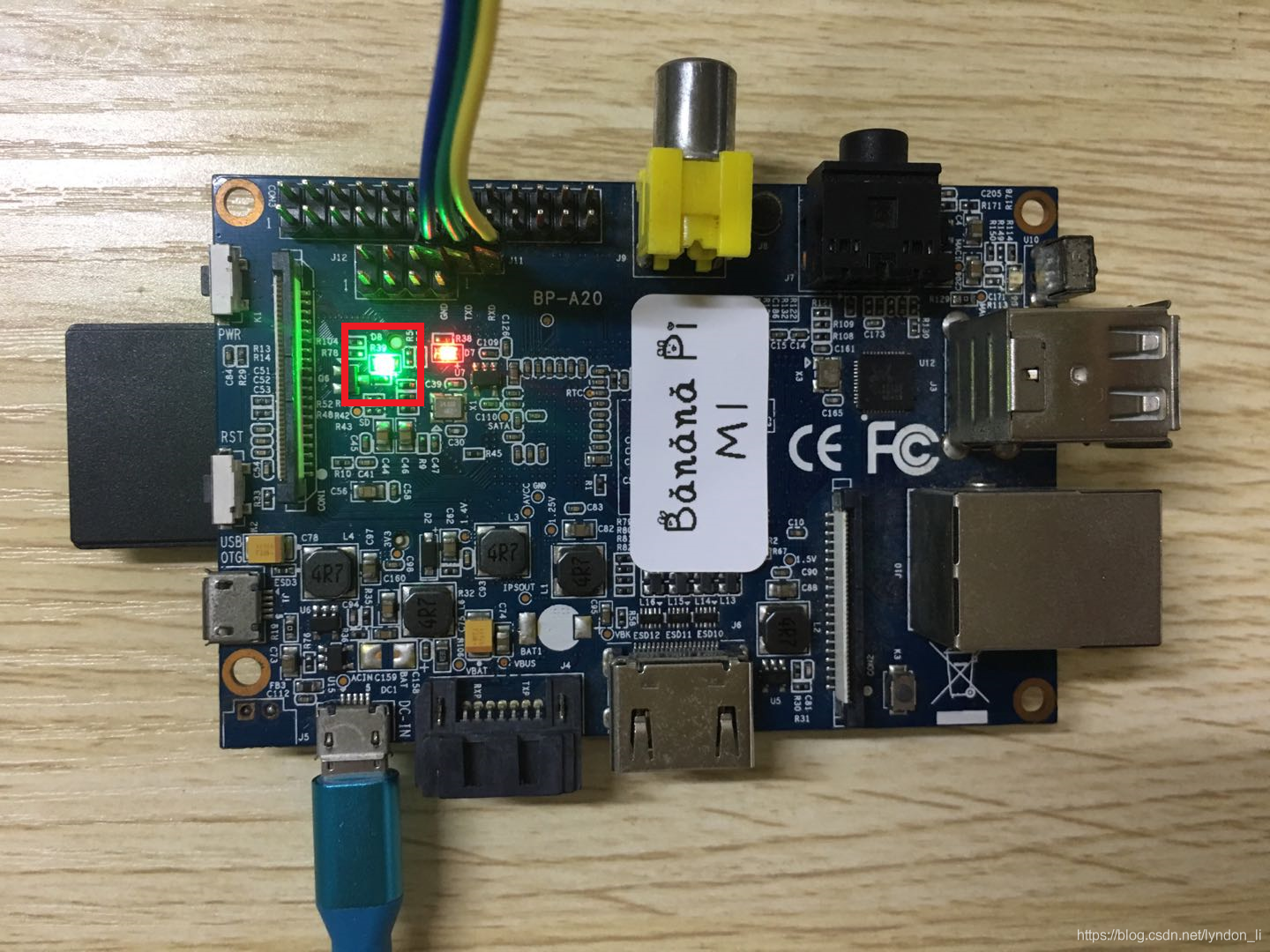

其中 bananapi:green:usr 正是對應板子上的綠色 LED 燈，原理圖如下

進入到 bananapi:green:usr，我們向 brightness 檔案寫入 1，即可點亮綠色 LED 燈

# cd bananapi:green:usr/
# ls
brightness      max_brightness  subsystem       uevent
device          power           trigger
# echo 1 > brightness

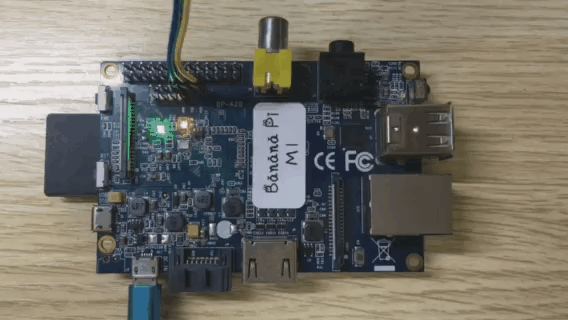

向 trigger 寫入 heartbeat 就可以讓綠色 LED 燈像心跳一樣閃動

# echo heartbeat > trigger

設備樹

我們使用 buildroot 編譯的 Banana Pi M1 鏡像，內核使用的是 linux-4.18.12 原始代碼，既然研究設備樹，那就先動手改一改設備樹，跑一跑感受一下，

修改內核

于是我就把設備樹中 LED 的名字改了一下

buildroot-2021.05/output/build/linux-4.18.12/arch/arm/boot/dts/sun7i-a20-bananapi.dts

	leds {
		compatible = "gpio-leds";
		pinctrl-names = "default";
		pinctrl-0 = <&led_pins_bananapi>;

		green {
			/* label = "bananapi:green:usr"; */
			label = "green";
			gpios = <&pio 7 24 GPIO_ACTIVE_HIGH>;
		};
	};

重新編譯

$ make linux-rebuild
make[1]: 進入目錄“/home/liyongjun/project/board/buildroot-2021.05”
rm -f /home/liyongjun/project/board/buildroot-2021.05/output/build/linux-4.18.12/.stamp_installed
rm -f /home/liyongjun/project/board/buildroot-2021.05/output/build/linux-4.18.12/.stamp_staging_installed
rm -f /home/liyongjun/project/board/buildroot-2021.05/output/build/linux-4.18.12/.stamp_target_installed
rm -f /home/liyongjun/project/board/buildroot-2021.05/output/build/linux-4.18.12/.stamp_images_installed
rm -f /home/liyongjun/project/board/buildroot-2021.05/output/build/linux-4.18.12/.stamp_host_installed
rm -f /home/liyongjun/project/board/buildroot-2021.05/output/build/linux-4.18.12/.stamp_built
>>> linux 4.18.12 Building
...
comm: /home/liyongjun/project/board/buildroot-2021.05/output/build/linux-4.18.12/.files-list.before: No such file or directory
comm: /home/liyongjun/project/board/buildroot-2021.05/output/build/linux-4.18.12/.files-list-staging.before: No such file or directory
comm: /home/liyongjun/project/board/buildroot-2021.05/output/build/linux-4.18.12/.files-list-host.before: No such file or directory
make[1]: 離開目錄“/home/liyongjun/project/board/buildroot-2021.05”

報錯了，提示沒有 .files-list.before、.files-list-staging.before、.files-list-host.before 這三個檔案，
看了下 Makefile，貌似是用來輔助打包鏡像用的，

靈性操作

我在這里也是卡了大半天，buildroot 的 Makefile 還是稍顯復雜的，找了半天都沒找到出錯的地方是 Makefile 的哪條陳述句，后來索性想，你不是需要這三個檔案嗎，那我就手動給你創建這三個檔案試試，結果，還真就編譯通過了，，

正規操作

后來才知道原來 buildroot 有個功能叫 OVERRIDE_SRCDIR，專門處理修改代碼并同步的問題，
我們可以在 output 以外的位置修改原始碼，這也是一個好習慣，不然哪天不小心 make clean 了，辛辛苦苦修改的代碼就沒了，，
我們在 local.mk 里指定 linux-kernel 對應的原始碼目錄

buildroot-2021.05/local.mk

LINUX_OVERRIDE_SRCDIR = /home/liyongjun/project/board/buildroot-2021.05/override/linux-4.18.12

這樣，當我們進行 make linux-rebuild 的時候，buildroot 就會使用 rsync 將指定路徑的代碼同步到 output/build 中進行重新編譯，

完善

不過，編譯的時候還是出現了和上面一樣缺少那三個檔案的錯誤，為了方便日后編譯，索性將創建這三個檔案的動作寫到 Makefile 中

buildroot-2021.05/package/pkg-generic.mk

# Rsync the source directory if the <pkg>_OVERRIDE_SRCDIR feature is
# used.
$(BUILD_DIR)/%/.stamp_rsynced:
	@$(call step_start,rsync)
	@$(call MESSAGE,"Syncing from source dir $(SRCDIR)")
	@mkdir -p $(@D)
	$(foreach hook,$($(PKG)_PRE_RSYNC_HOOKS),$(call $(hook))$(sep))
	@test -d $(SRCDIR) || (echo "ERROR: $(SRCDIR) does not exist" ; exit 1)
	rsync -au --chmod=u=rwX,go=rX $($(PKG)_OVERRIDE_SRCDIR_RSYNC_EXCLUSIONS) $(RSYNC_VCS_EXCLUSIONS) $(call qstrip,$(SRCDIR))/ $(@D)

	touch $(@D)/.files-list.before ; touch $(@D)/.files-list-staging.before ; touch $(@D)/.files-list-host.before ;

	$(foreach hook,$($(PKG)_POST_RSYNC_HOOKS),$(call $(hook))$(sep))
	@$(call step_end,rsync)
	$(Q)touch $@

再次 make linux-rebuild && make，不會報錯了，

驗證

燒錄新編譯的鏡像，開機運行，進入到 /sys/class/leds/ 目錄

# cd /sys/class/leds/
# ls
green

果然，名稱變成了 green 說明我們修改 dts 成功，重新編譯成功，
搞定！
