光立方原理圖理解

- 一、淘寶提供的原理圖
- - 版本1
  - 版本2
  - 我AD畫的原理圖
- 二、核心芯片講解
- 三、外設電路講解

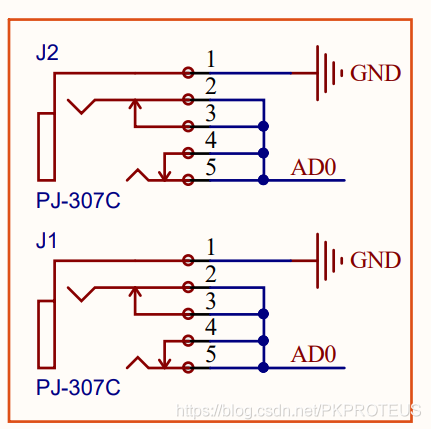

- 3.1 音頻輸入

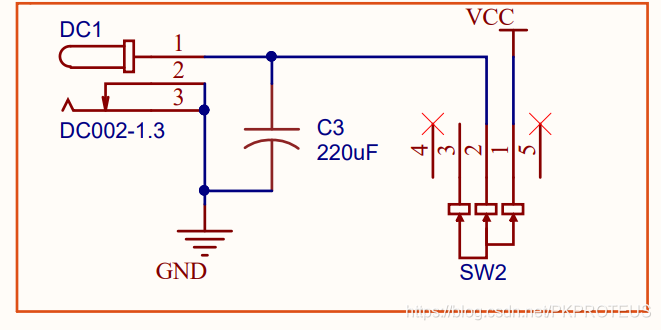

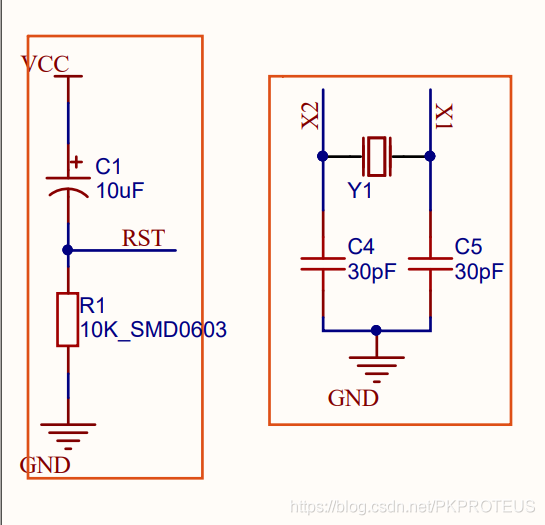

- 3.2 復位、時鐘電路、電源輸入電路（單片機最小系統）

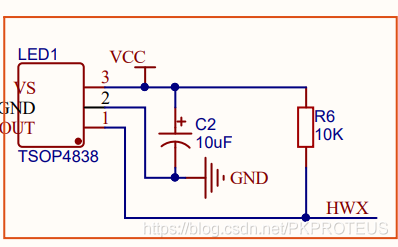

- 3.3 紅外遙控電路

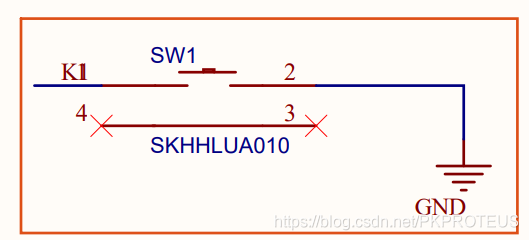

- 3.4 功能按鍵

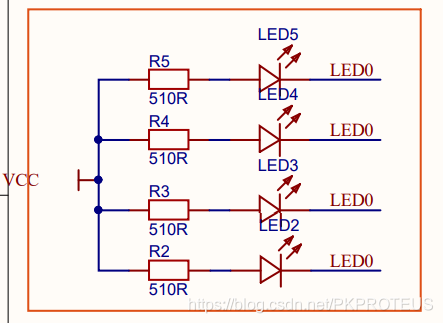

- 3.5 呼吸道電路
- 3.6 USB轉串口通信電路
- 四、LED控制電路講解

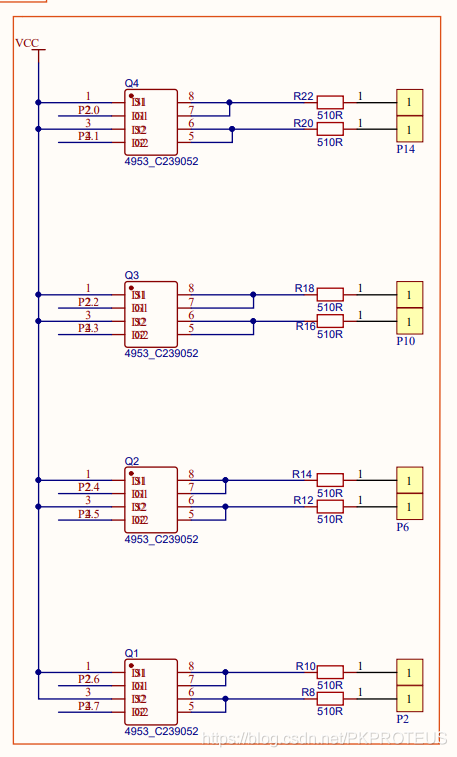

- 4.1 正極供電電路
- 4.2 負極供電電路
- 五、核心芯片電路

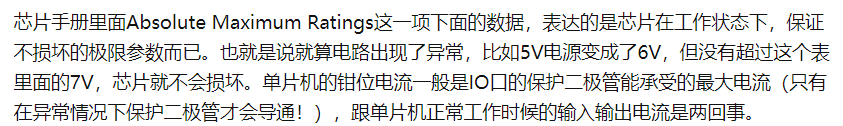

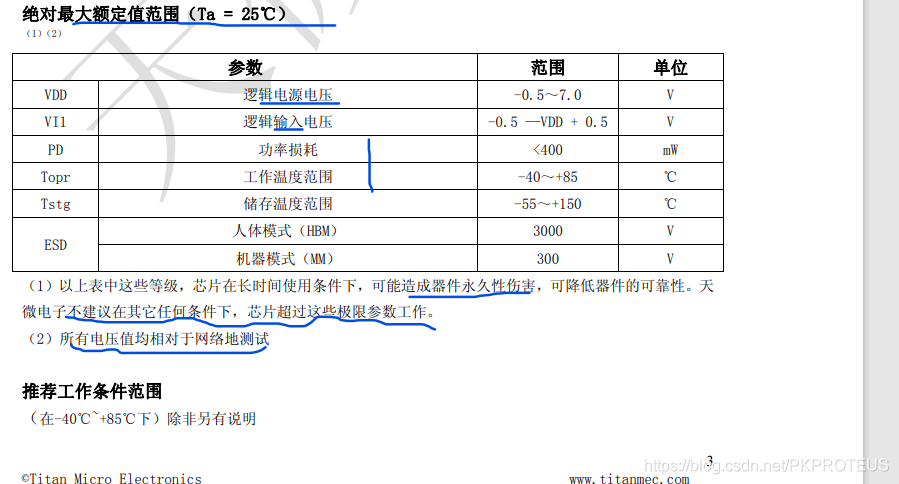

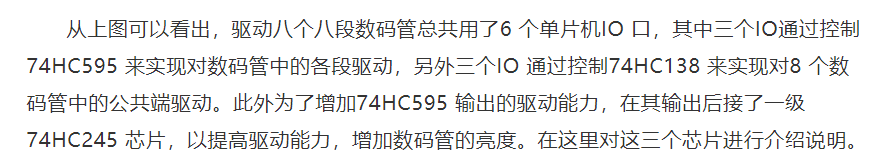

- 六、邏輯芯片補充知識

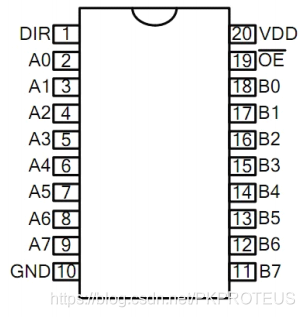

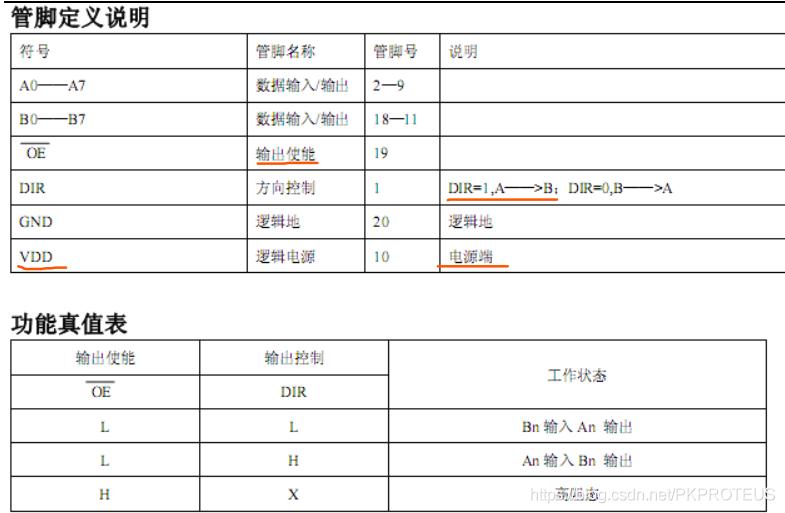

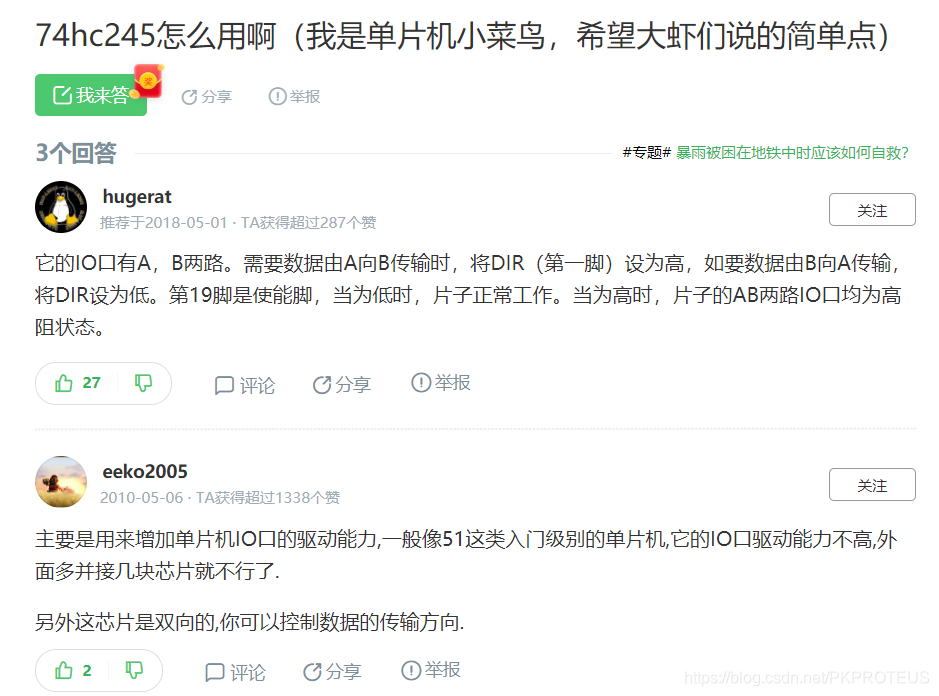

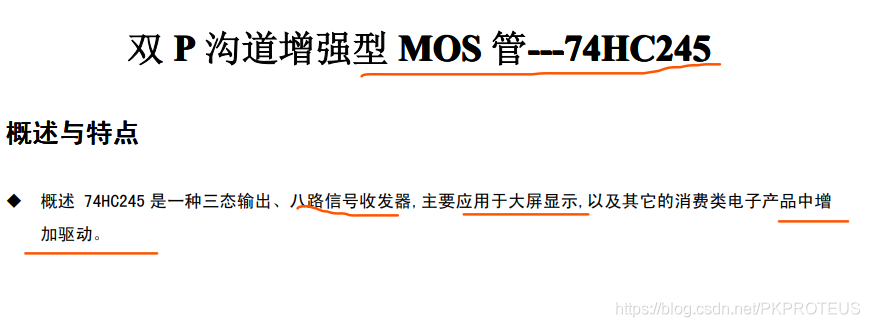

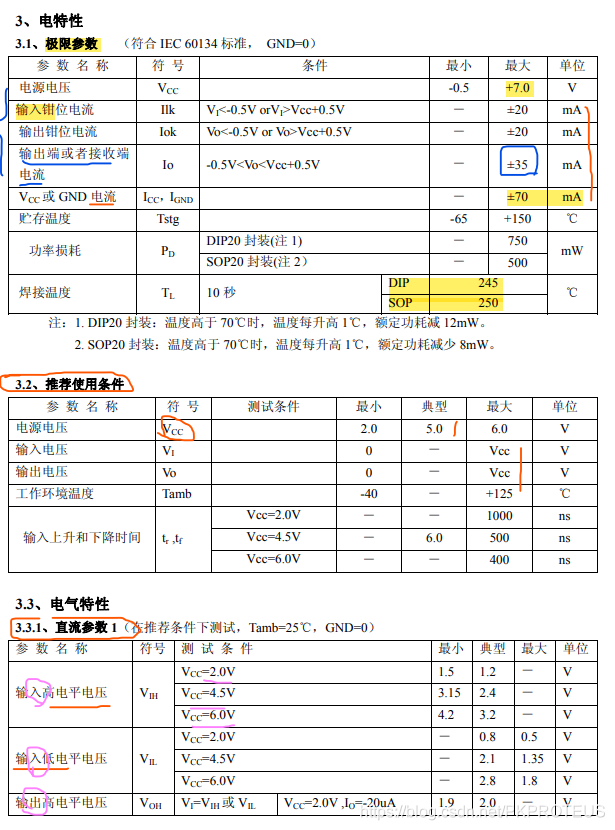

- 6.1 74HC245

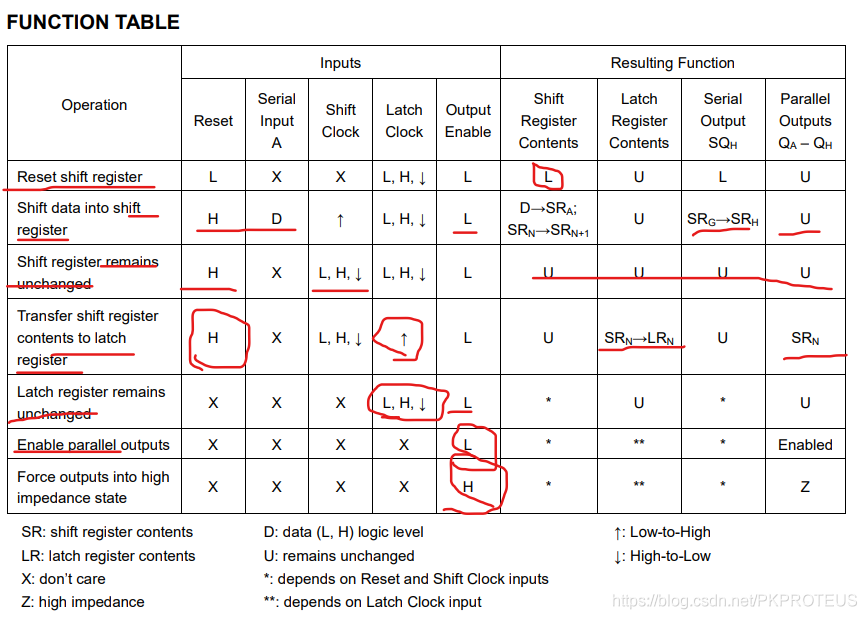

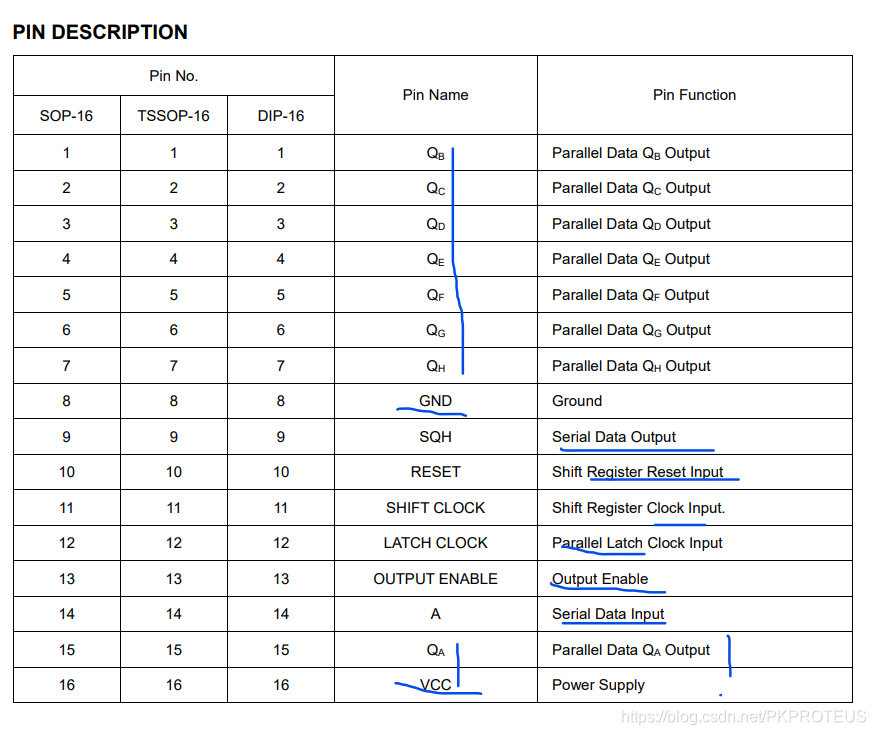

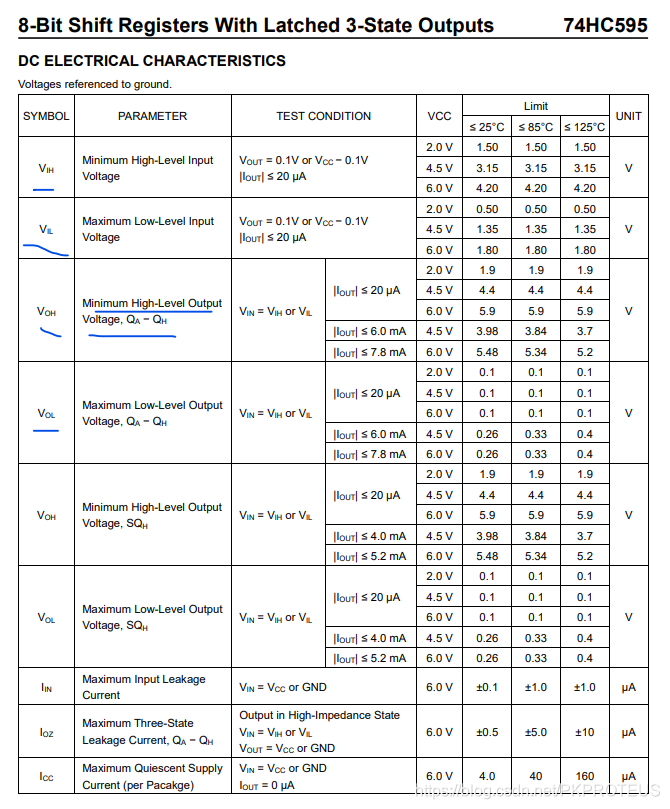

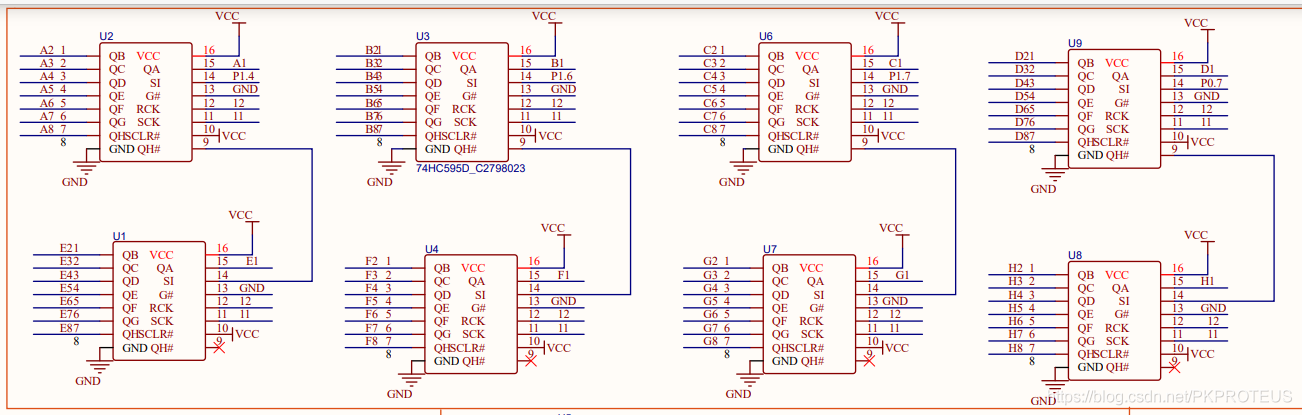

- 6.2 74HC595

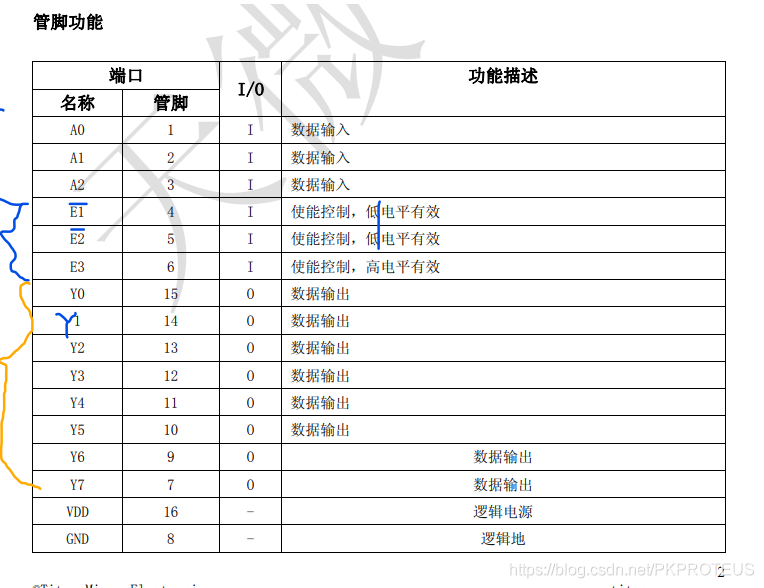

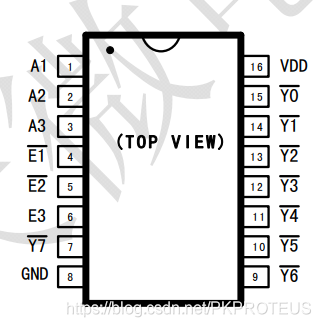

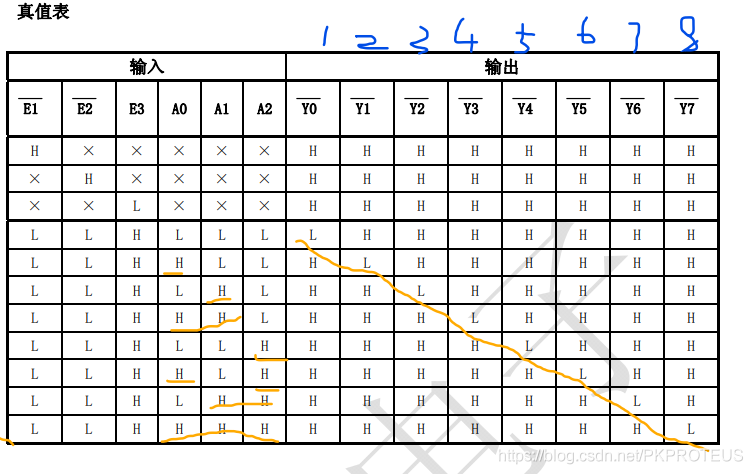

- 6.3 74HC138

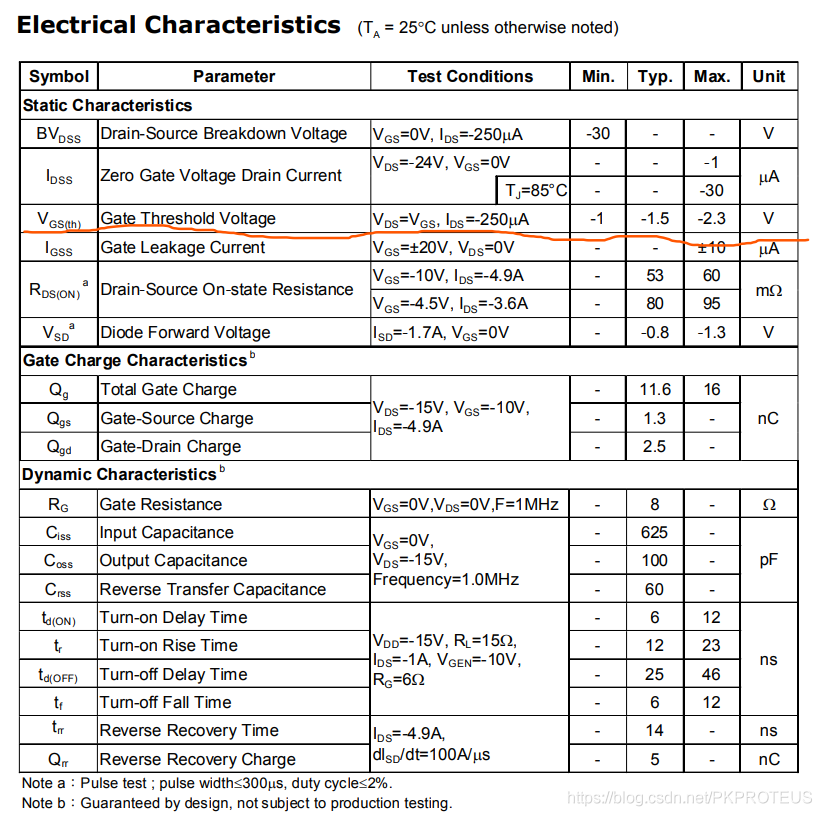

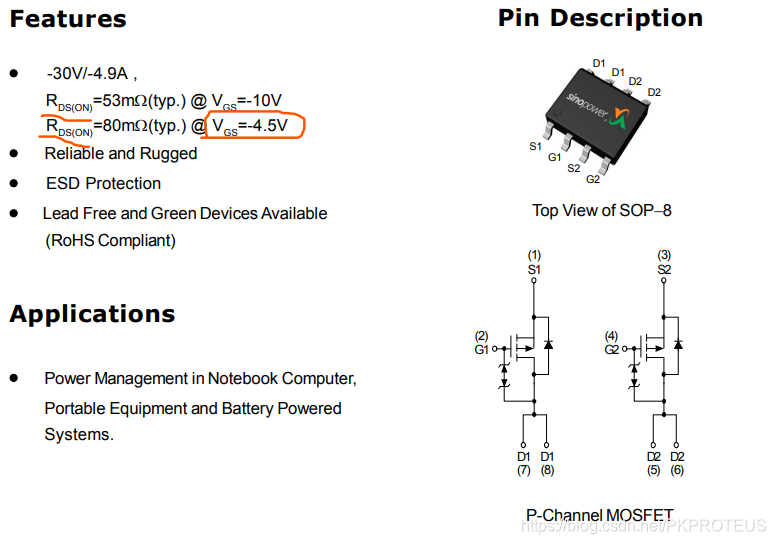

- 6.4 APM4953
- 6.5 電解電容

一、淘寶提供的原理圖

版本1

在這里插入圖片描述

版本2

在這里插入圖片描述

實物對應的原理圖是版本二

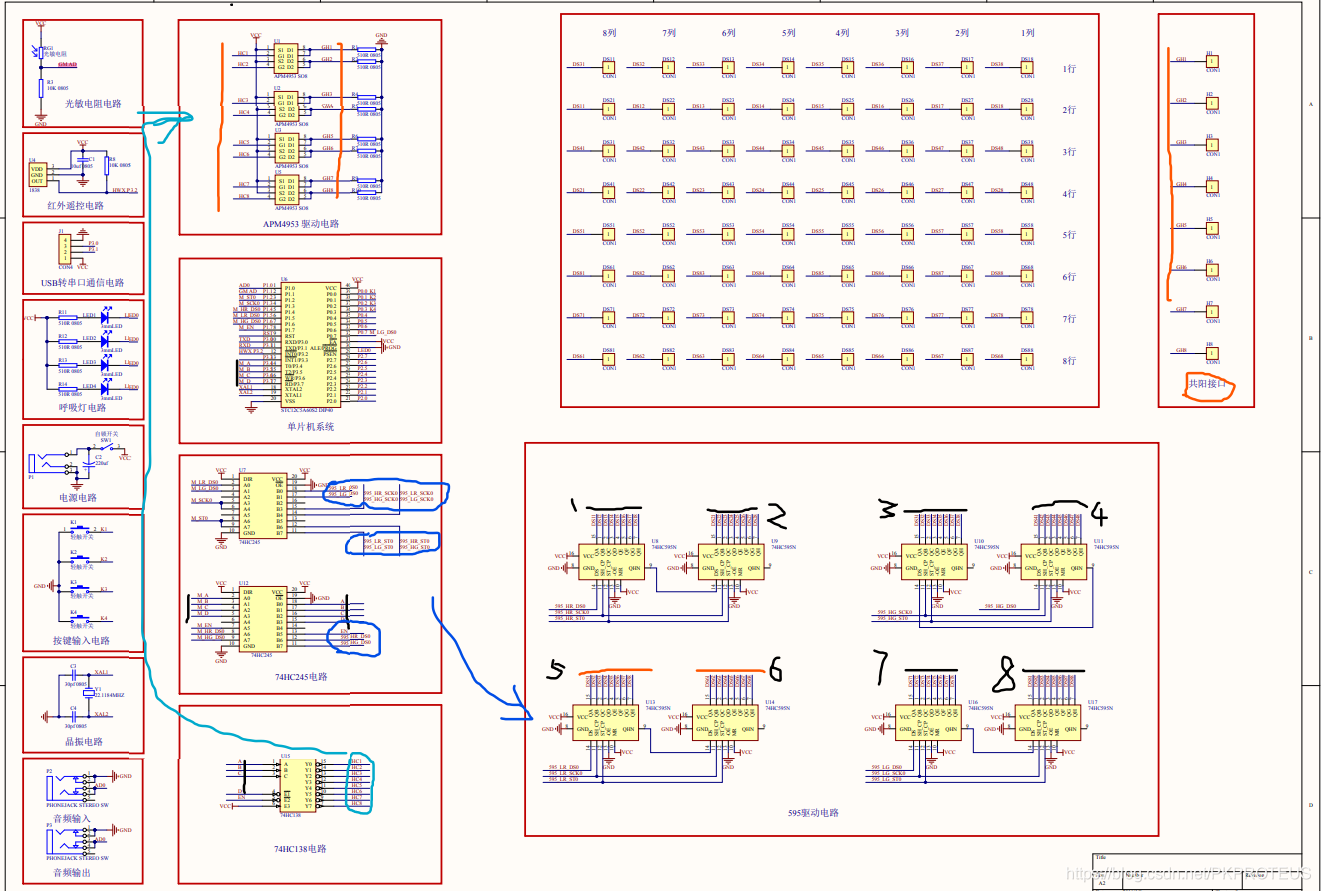

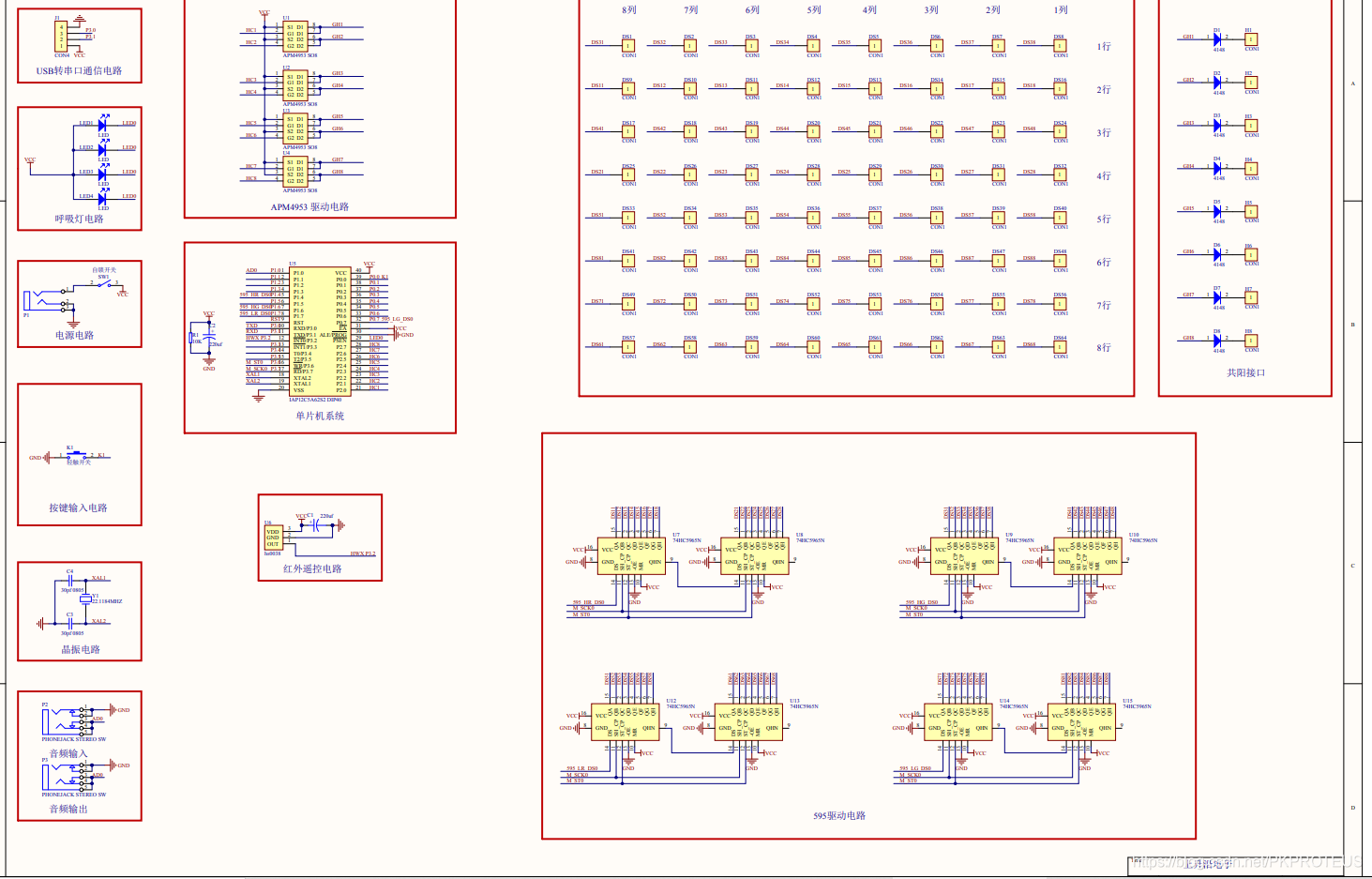

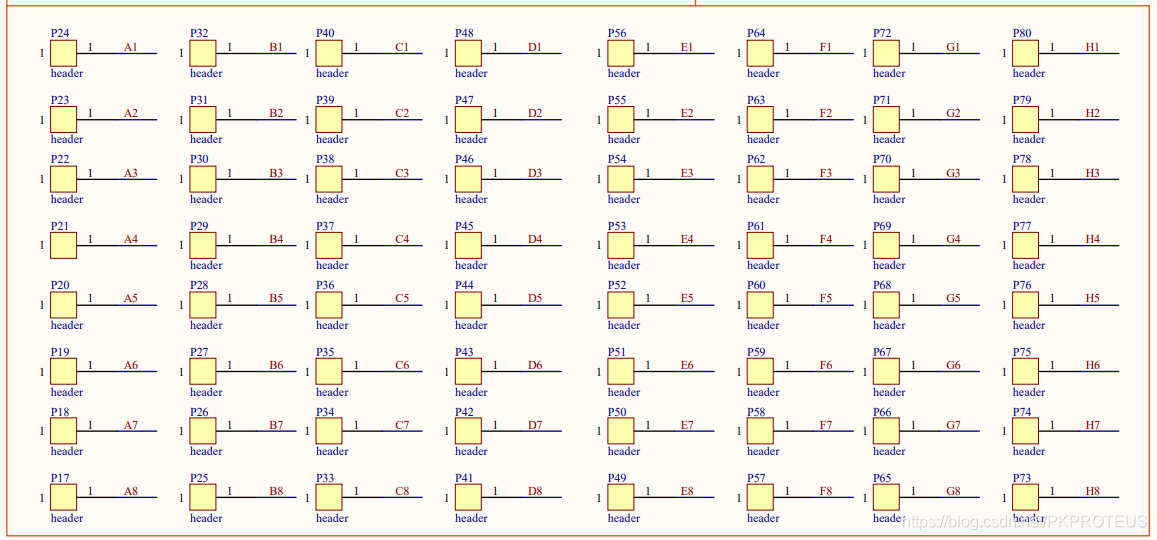

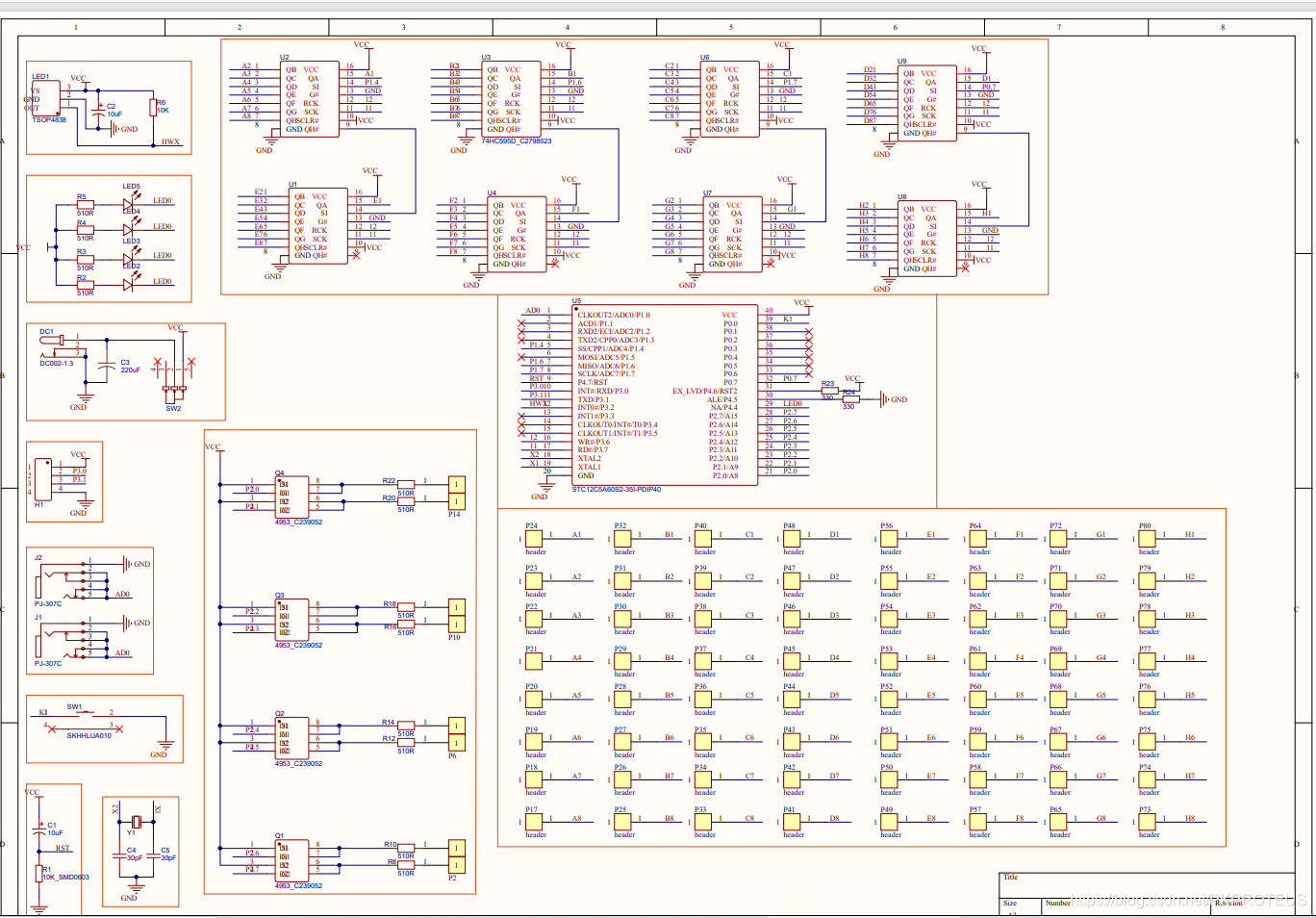

我AD畫的原理圖

在這里插入圖片描述

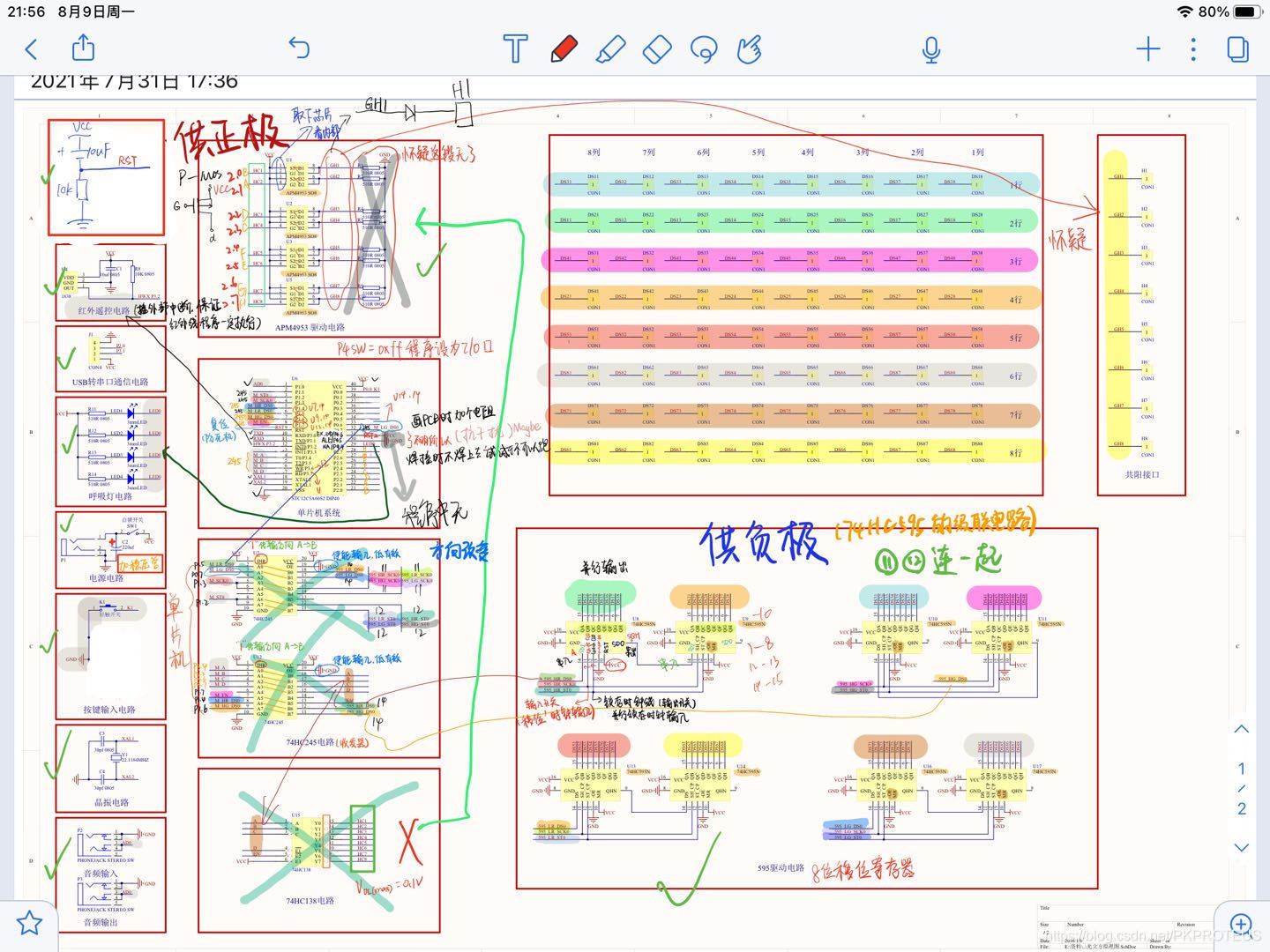

小插曲🤡：最開始我只找到版本1的原理圖，然后我是和搭檔拿著萬用表對著實物測，再對著版本1的原理圖看著改，最后才把實物對應的原理圖肝出來的，下面這個圖是我們肝原理圖的證明🔽🔽🔽🔽
結果我原理圖肝出來，板子畫好發出去打板了，最后發現了實物真正的原理圖（版本2，在另外一個檔案夾里面，當時沒找到）
在這里插入圖片描述

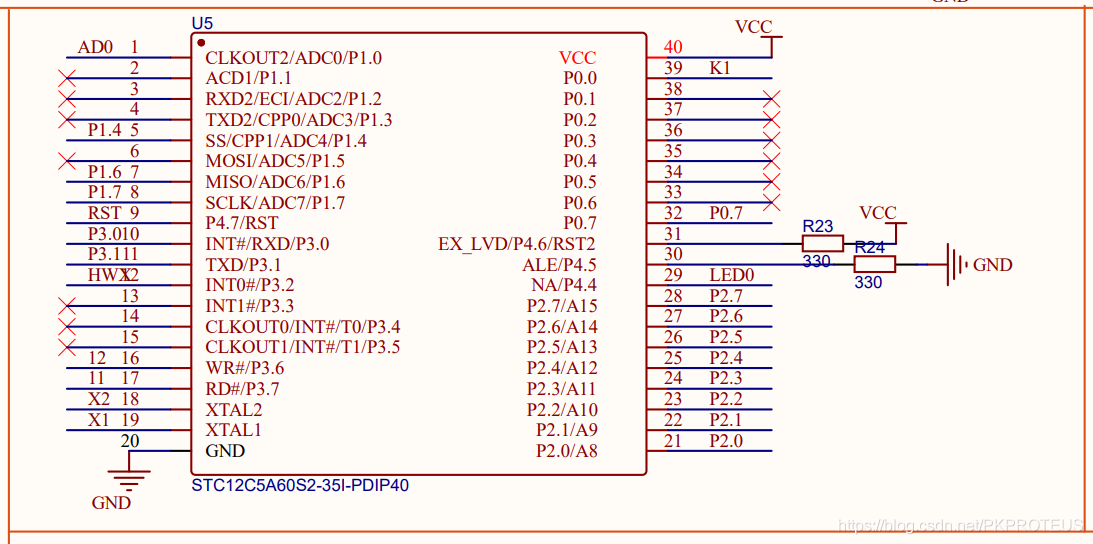

二、核心芯片講解

STC12C5A60S2的詳細說明看這篇文章：7、核心芯片說明檔案

🔰下面說明在光立方里面這個芯片的作用（版本1和版本2都是下面這段程式）

/*@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@*/
sbit AD=P1^0;		 //定義音頻輸入介面，用作音頻信號的接收埠，實際上是模數轉換功能
sbit GM=P1^1;		 //定義光敏輸入介面，被取消
sbit K1=P0^0;		 //定義功能按鍵介面
sbit K2=P0^1;		 //定義功能按鍵介面，被取消
sbit K3=P0^2;		 //定義功能按鍵介面，被取消
sbit K4=P0^3;		 //定義功能按鍵介面，被取消


/*@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@*/
sbit M_HR_DS0=P1^4;	  //模擬資料發送埠，595芯片的串口資料輸入（14引腳）
sbit M_LR_DS0=P1^7;	  //模擬資料發送埠，595芯片的串口資料輸入（14引腳）


sbit M_HG_DS0=P1^6;	  //模擬資料發送埠，595芯片的串口資料輸入（14引腳）
sbit M_LG_DS0=P0^7;	  //模擬資料發送埠，595芯片的串口資料輸入（14引腳）

sbit CLK=P3^7;    //模擬時鐘控制埠，595芯片的時鐘輸入
sbit SUO=P3^6;	  //模擬鎖存信號埠，595芯片的并行鎖存時鐘輸入
sbit IRIN=P3^2;  	 //紅外線信號介面
/*$-_-$_-_$$-_-$_-_$$-_-$_-_$$-_-$_-_$$-_-$_-_$$-_-$_-_$$-_-$_-_$$-_-$_-_$$-_-$_-_$$-_-$_-_$*/

sbit PWM_POW=P4^4;   //定義PWM呼吸小夜燈和主板電源指示燈功能介面 低電平，軟體實作PWM，這個引腳沒有PWM功能

P2口程式選擇直接置數，所以沒有把8個I/O口分別定義

/*$-_-$_-_$$-_-$_-_$$-_-$_-_$$-_-$_-_$$-_-$_-_$$-_-$_-_$$-_-$_-_$$-_-$_-_$$-_-$_-_$$-_-$_-_$*/
void init()
{
	P4SW=0xff;                //定義P4口為I/O口
	P0M1=0x00;
	P0M0=0xff;                //定義P0為強上拉輸出.
 	P1M1=0x01; //0000 0001
	P1M0=0xfe; //1111 1110            //定義P1為強上拉輸出.   P1.0作為AD此時不能作為強上蠟
	P2M1=0x00;
	P2M0=0xff;                //定義P2為強上拉輸出.
	P3M1=0x00;
	P3M0=0xf8;                //定義P3為強上拉輸出.
	P4M1=0x00;
	P4M0=0xff;                //定義P4為強上拉輸出.
}
