老板突然要給你一個新的需求，要你做一款自己不熟悉的產品，第一感覺都是懵的，不知道這個產品的作業原理是什么？用的是什么方案，什么芯片？
我們首先是買個樣品回來研究一下，看別人是怎么做的，然后在別人樣品的基礎上優化升級，做出自己的產品， 比較郁悶的事情就是買回來的樣品，芯片的絲印被打磨了，或者找不到芯片相關的資料，
對于電子工程而言，個人從事的行業不一樣，個人的經歷和經驗也局限于自己做過的產品，隨意再有經驗的工程師，碰到自己沒有做過的產品都是一樣，
設計一款，首先是要確定產品的設計方案，產品的設計方案決定著產品設計的成功與失敗，比較重要，所以我們在產品方案確定的時候，我們會不斷的比較不同的方案，不同的模塊，最終確定自己的產品設計，

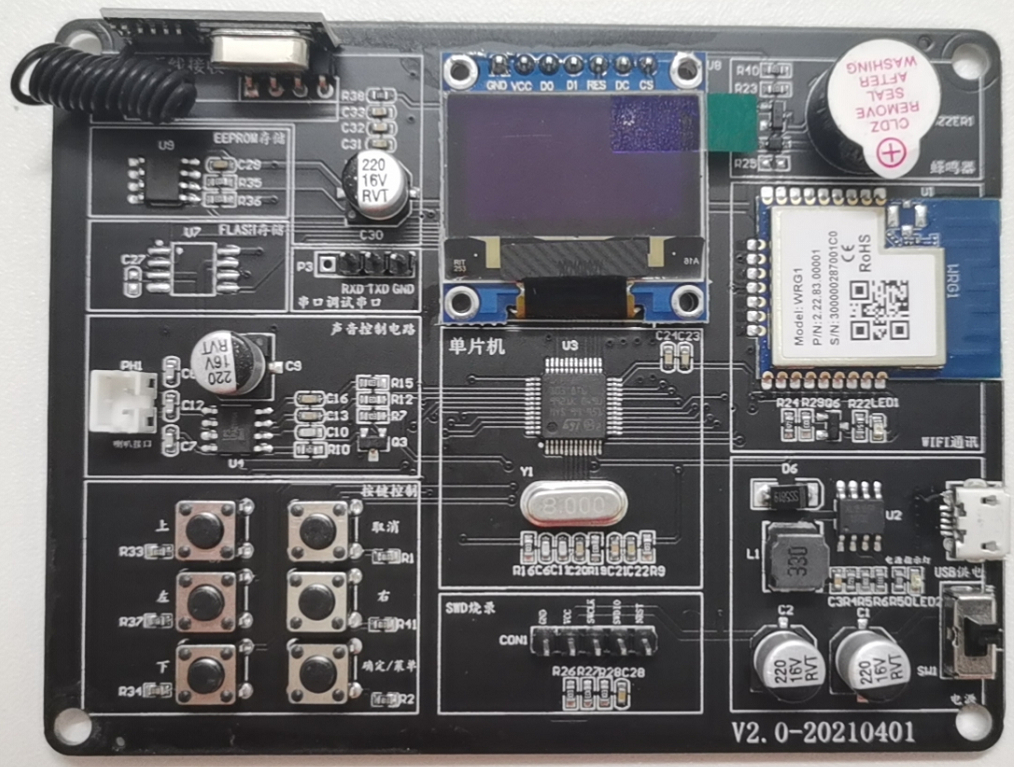

今天，我們就以無際單片機編程給學員的第二個專案“WIFI防盜報警網關”為例，給大家比較透徹的決議一下硬體設計的程序，
第一步：根據產品的需求，確定產品設計的方案
先把產品的需求按照功能進行拆解成幾個部分，然后逐個確定方案，
WIFI防盜報警網關的需求我們需要拆解成四個部分：
1.WIFI無線通訊（廣域網）
2.ASK無線通訊（局域網）
3.用戶互動
4.單片機
1.WIFI無線通訊(廣域網)
WIFI無線通訊模塊可以選擇的非常多，其中比較熱的包括上海樂鑫ESP8266、ESP32,有人科技的USR-C210、USR-216、WIFI232-B2/A2、涂鴉科技的WRG1等，
不同的模塊的比較，各自有各自的優勢，我們最終選擇的是涂鴉科技的WRG1，為什么選擇涂鴉科技的？
ESP8266、ESP32、USR-C210等WIFI 模塊，我們之前在產品設計中也有過應用，比較熟悉，但這些模塊需要自己搭云服務器，開發手機端APP，
搭建云平臺服務器，開發手機端APP(安卓和IOS),需要巨大的成本，
而涂鴉科技，只要我們購買它們的模塊，就可以免費使用涂鴉科技的云平臺，并提供的SDK包，支持自行生產手機應用端APP，
不僅幫我們省了成本，還大大縮短產品開發周期，
最終選擇了的WIFI模塊是涂鴉科技的WRG1 這個型號模組，
2.局域網無線通訊（ASK）

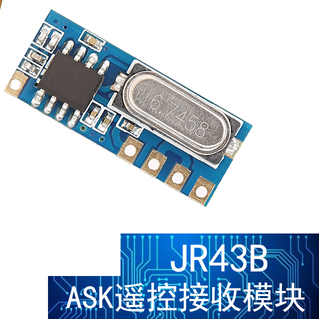

ASK技術相對非常成熟，我們直接選擇市面上比較成熟的模塊即可，而且成本也不是很高，
3.用戶互動設計
輸入操作：按鍵輸入
輸出部分： LCD顯示、蜂鳴器、喇叭報警聲輸出，
按鍵操作：向上、向下、向左、向右、確定、取消 6個按鍵操作
LCD 顯示： 我們選擇的128×64 OLED 液晶屏顯示，
蜂鳴器和喇叭輸出比較常規，我們就在這里不講了
4.單片機選型
單片機型號: STM32F103.
我們開發的WIFI報警主機最主要是為了讓大家通過這個專案學習掌握STM32單片機的開發，所以一定要選擇出貨量比較大的通用型的信號，在這里就不多談了，

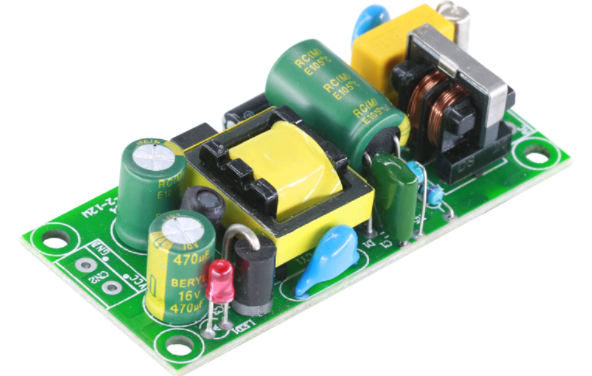

第2步：確定供電方式和電源電路設計
很多兄弟可能覺得電源設計比較簡單，這是一個比較危險的想法，因為電源是產品最重要的環節之一，很多硬體出問題，都是因為電源設計不合理導致的，
電源設計注意事項:
- 供電滿足所有芯片的供電電壓，比較典型的包括:1.8V 3.0V 3V 5V
- 供電電流高過系統最大電流的50%以上
- 注重電源紋波的處理，一邊要求紋波小于100mV
報警主機的系統作業電壓:
WIFI報警主機系統的所有模塊，包括WIFI模塊，蜂鳴器、ASK無線接收，喇叭、單片機等都支持3.3V 供電，所以選擇3.3V供電，
外部輸入的電壓通常有5V、9V、12V、24V、220V等，不能直接滿足系統的供電要求，需要增加電源轉換電路，
WIFI報警主機是通過USB 5V供電，我們需要增加5V轉3.3V的電路，我們選擇的電源芯片是XL1513E，可以滿足5V轉換3.3V的要求.
供電電流:
根據各自模塊的作業電流確定，系統的正常的作業電流大概在25-40mA 之間，報警電流100mA 左右，XL1513E的供電電流支持2A. 遠遠的超過電路需求，可以滿足產品設計，
系統紋波處理：
- 芯片的VCC輸入腳，需要增加1-4個100nF的貼片電容
- 射頻，4G,NB等作業峰值電流比較大的電路需要增加多個電解電容和貼片電容，減少紋波對模塊作業的干擾，
第3步：測驗驗證設計方案的可行性
通過以上的兩步，確定了電路設計的整體框架，接下來就需要測驗驗證設計的合理性，并要確定設計的可行性，
對于自己比較熟悉的，有豐富的經驗，直接使用就OK，
自己之前沒有使用過的芯片或模塊，我們需要提前測驗，簡單的驗證一下方案的可行性，
喇叭，蜂鳴器，按鍵，ASK等我們比較熟悉，我們著重測驗了涂鴉科技的WRG1模塊，確定模塊的可行性，
通過1-2周的開發測驗驗證，確定涂鴉科技的WIFI模塊可以滿足我們的需求，
最后: 確定產品的硬體設計方案，開始進一步設計原理圖，繪制PCB、焊接樣品，測驗除錯，
