-interface

指定的網路介面名，如eth0和eth1，

up

激活指定的網路介面卡，

down

關閉指定的網路介面，

broadcast address

設定介面的廣播地址，

pointopoint

啟用點對點方式，

address

設定指定介面設備的IP地址，

netmask address

設定介面的子網掩碼，

#fconfig eth0 210.34.6.89 netmask 255.255.255.128 broadcast 210.34.6.127

# ifconfig //查看當前已經啟動的網卡資訊

# ifconfig -a //查看所有網卡的資訊，包含未啟動的網卡，

# ifconfig eth0 //查看eth0網卡的資訊

# ifconfig eth0 up //激活名稱為eth0的網卡

# ifconfig eth0 down //關閉名稱為eth0的網卡

修改網卡MAC地址

首先必須關閉網卡設備：ifconfig eth0 down

修改MAC地址：ifconfig eth0 hw ether 00:AA:BB:CC:DD:EE

重新啟用網卡：ifconfig eht0 up

這樣網卡的MAC地址就更改完成了，每張網卡的MAC地址是惟一，但不是不能修改的，只要保證在網路中的MAC地址的惟一性就可以了，

ifconfig eth0:0 192.168.0.253 netmask 255.255.255.0

ifconfig eth0:1 192.168.0.252 netmask 255.255.255.0

......

-d

使用Socket的SO_DEBUG功能，

-c

設定完成要求回應的次數，

-f

極限檢測，

-i

指定收發資訊的間隔秒數，

-I

網路界面使用指定的網路界面送出資料包，

-l

前置載入，設定在送出要求資訊之前，先行發出的資料包，

-n

只輸出數值，

-p

設定填滿資料包的范本樣式，

-q

不顯示指令執行程序，開頭和結尾的相關資訊除外，

-r

忽略普通的Routing Table，直接將資料包送到遠端主機上，

-R

記錄路由程序，

-s

設定資料包的大小，

-t

設定存活數值TTL的大小，

-v

詳細顯示指令的執行程序，

# ping 192.168.11.123

# ifup eth0 //開啟eth0網卡

# ifdown eth0 //關閉eth0網卡

Device Drivers --->

[*] Network device support --->

………………………………..

USB Network Adapters ---> //支持的USB網卡設備

<*> USB Pegasus/Pegasus-II based ethernet device support

< > USB RTL8150 based ethernet device support (EXPERIMENTAL)

<*> ASIX AX88xxx Based USB 2.0 Ethernet Adapters

<*> Davicom DM9601 based USB 1.1 10/100 ethernet devices

<*> Davicom DM9620 USB2.0 Fast Ethernet devices (開發板本身的自帶網卡)

< > SMSC LAN75XX based USB 2.0 gigabit ethernet devices

< > SMSC LAN95XX based USB 2.0 10/100 ethernet devices

< > GeneSys GL620USB-A based cables

< > Prolific PL-2301/2302/25A1 based cables

< > MosChip MCS7830 based Ethernet adapters

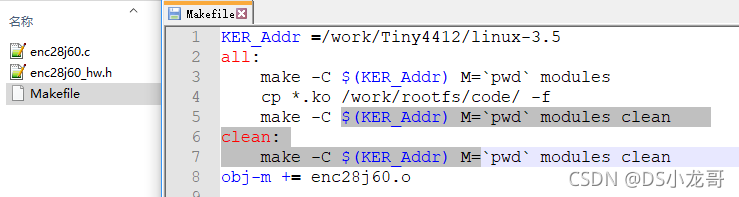

[root@wbyq microchip]# pwd

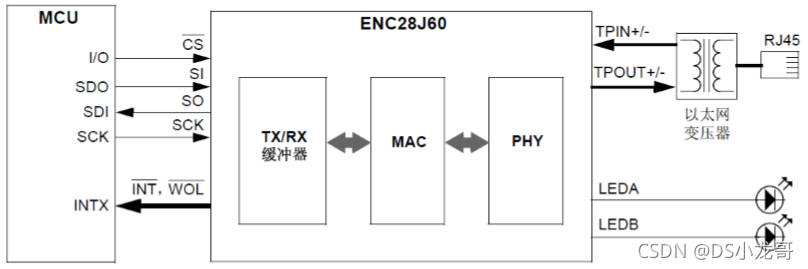

/work/Tiny4412/linux-3.5/drivers/net/ethernet/microchip

[root@wbyq microchip]# ls

enc28j60.c enc28j60_hw.h Kconfig Makefile

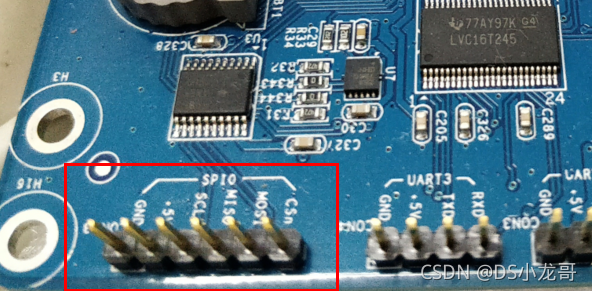

Device Drivers --->

[*] SPI support --->

<*> Samsung S3C64XX series type SPI

[*] Samsung S3C64XX Channel 0 Support. /選中SP0總線支持*/

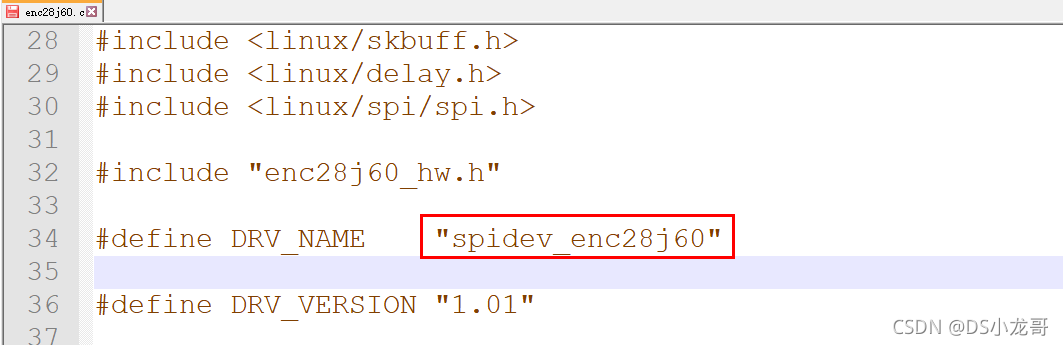

[root@wbyq linux-3.5]# vim arch/arm/mach-exynos/mach-tiny4412.c +1449

1447 static struct spi_board_info spi0_board_info[] __initdata = {

1448 {

1449 .modalias = "spidev_enc28j60", /*修改設備端名稱*/

1450 .platform_data = NULL,

1451 .max_speed_hz = 10*1000*1000,

1452 .bus_num = 0,

1453 .chip_select = 0,

1454 .mode = SPI_MODE_0,

1455 .controller_data = &spi0_csi[0],

1456 }

1457 };

static int __devinit enc28j60_probe(struct spi_device *spi)

{

spi->irq=gpio_to_irq(EXYNOS4_GPX3(2)); /*獲取中斷號*/

/*配置SPI模式*/

spi->bits_per_word = 8;

spi->mode = SPI_MODE_1;

spi->max_speed_hz=50000;/*1*100000; //50000*/

if(spi_setup(spi)<0)//配置

{

printk("SPI配置失敗!\n");

}

………………………….

}

[root@XiaoLong /code]# insmod enc28j60.ko

[ 31.640000] SPI Probe函式匹配成功,SPI總線編號: 0

[ 31.640000] spidev_enc28j60 spi0.0: spidev_enc28j60 Ethernet driver 1.01 loaded

[ 31.655000] spi->irq=442

[ 31.710000] net eth1: spidev_enc28j60 driver registered

[root@XiaoLong /code]# ifconfig -a

eth0 Link encap:Ethernet HWaddr 00:00:FF:FF:00:00

inet addr:192.168.10.123 Bcast:192.168.10.255 Mask:255.255.255.0

inet6 addr: fe80::200:ffff:feff:0/64 Scope:Link

UP BROADCAST RUNNING MULTICAST MTU:1500 Metric:1

RX packets:2841 errors:0 dropped:0 overruns:0 frame:0

TX packets:1641 errors:0 dropped:0 overruns:0 carrier:0

collisions:0 txqueuelen:1000

RX bytes:2695524 (2.5 MiB) TX bytes:295408 (288.4 KiB)

eth1 Link encap:Ethernet HWaddr CE:89:65:5A:91:93 //新生成的網卡名稱

BROADCAST MULTICAST MTU:1500 Metric:1

RX packets:0 errors:0 dropped:0 overruns:0 frame:0

TX packets:0 errors:0 dropped:0 overruns:0 carrier:0

collisions:0 txqueuelen:1000

RX bytes:0 (0.0 B) TX bytes:0 (0.0 B)

Interrupt:186

ip6tnl0 Link encap:UNSPEC HWaddr 00-00-00-00-00-00-00-00-00-00-00-00-00-00-00-00

NOARP MTU:1452 Metric:1

RX packets:0 errors:0 dropped:0 overruns:0 frame:0

TX packets:0 errors:0 dropped:0 overruns:0 carrier:0

collisions:0 txqueuelen:0

RX bytes:0 (0.0 B) TX bytes:0 (0.0 B)

lo Link encap:Local Loopback

inet addr:127.0.0.1 Mask:255.0.0.0

inet6 addr: ::1/128 Scope:Host

UP LOOPBACK RUNNING MTU:16436 Metric:1

RX packets:0 errors:0 dropped:0 overruns:0 frame:0

TX packets:0 errors:0 dropped:0 overruns:0 carrier:0

collisions:0 txqueuelen:0

RX bytes:0 (0.0 B) TX bytes:0 (0.0 B)

sit0 Link encap:IPv6-in-IPv4

NOARP MTU:1480 Metric:1

RX packets:0 errors:0 dropped:0 overruns:0 frame:0

TX packets:0 errors:0 dropped:0 overruns:0 carrier:0

collisions:0 txqueuelen:0

RX bytes:0 (0.0 B) TX bytes:0 (0.0 B)

[root@XiaoLong /code]# ifconfig eth1 192.168.1.100 //設定網卡IP地址

[ 76.460000] net eth1: link down

[ 76.460000] net eth1: multicast mode

[ 76.460000] net eth1: multicast mode

[ 76.460000] net eth1: multicast mode

[ 76.460000] IPv6: ADDRCONF(NETDEV_UP): eth1: link is not ready

[root@XiaoLong /code]# udhcpc -i eth1 //自動獲取IP地址

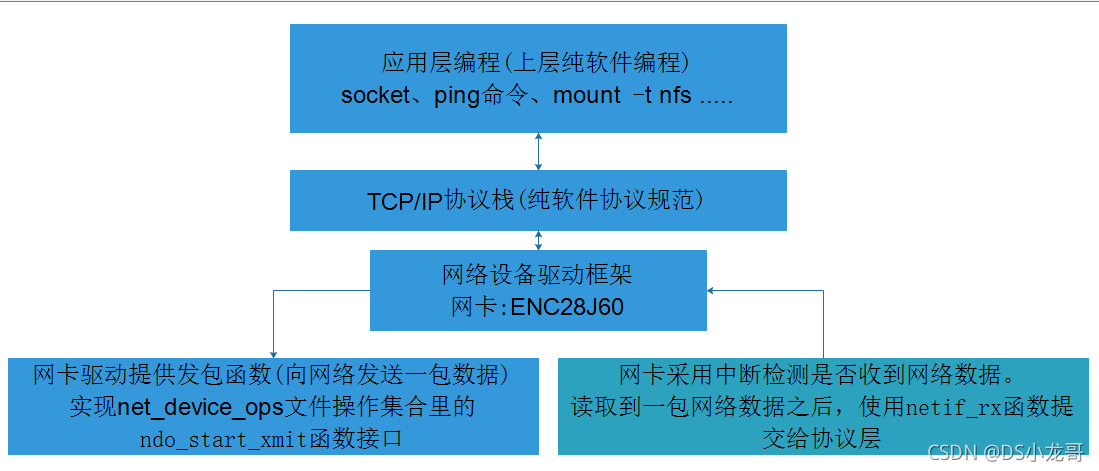

#define alloc_etherdev(sizeof_priv) alloc_etherdev_mq(sizeof_priv, 1)

void free_netdev(struct net_device *dev)

int register_netdev(struct net_device *dev)

struct net_device {

char name[IFNAMSIZ]; /*網卡名字，ifconfig查看的名稱*/

unsigned long mem_end; /* shared mem end */

unsigned long mem_start; /* shared mem start */

這兩個變數描述設備與內核通信所用到的記憶體邊界，它們由設備驅動初始化，并且只能被設備驅動訪問；高層協議不需要關心這塊記憶體，

unsigned long base_addr; /* 存放網路設備基地址，就是物理地址，用來將設備映射到記憶體空間*/

unsigned int irq;

/*設備中斷號，它可以被多個設備共享，設備驅動呼叫request_irq來分配這個值，并呼叫free_irq來釋放它*/

const struct net_device_ops *netdev_ops; //網路設備的虛擬檔案操作集合，很重要的結構，

const struct ethtool_ops *ethtool_ops; //可選的設備操作

unsigned char *dev_addr; /*MAC地址*/

unsigned char broadcast[MAX_ADDR_LEN]; /*廣播地址 */

unsigned long last_rx; /*最后收到資料包的時間，用于判斷超時*/

unsigned char if_port; /*介面的埠型別，*/

unsigned char dma; /* DMA channel */

/*

設備所使用的DMA通道，為獲取和釋放一個DMA通道，內核在kernel/dma.c中定義了兩個函式request_dma和free_dma，為了在獲取dma通道后，啟用或者停止dma通道，內核定義了兩個函式enable_dma和disable_dma，這兩個函式的實作與體系結構相關，所以在include/asm-architecture下有相關的檔案(例如include/asm-i386)，這些函式被ISA設備使用；PCI設備不使用這些函式，它們使用其他函式，并不是所有的設備都可以使用dma，因為有些總線不支持dma，*/

unsigned long trans_start; /* 資料包發送的起始時間-jiffies表示 */

int watchdog_timeo; /* 被 by dev_watchdog()函式使用，用于定義超時 */

struct timer_list watchdog_timer; /* 看門狗定時器*/

};

struct net_device_ops {

/*初始化注冊網路設備的時候呼叫*/

int (*ndo_init)(struct net_device *dev);

/*釋放設備的時候呼叫*/

void (*ndo_uninit)(struct net_device *dev);

/*打開網路介面，對應ifconfig up命令，撰寫網路設備硬體初始化的相關代碼*/

int (*ndo_open)(struct net_device *dev);

/*關閉網路設備，對應ifconfig down命令，實作的內容與OPEN相反*/

int (*ndo_stop)(struct net_device *dev);

/*啟動網路資料包傳輸的方法*，回傳值必須回傳NETDEV_TX_OK， NETDEV_TX_BUSY /

netdev_tx_t (*ndo_start_xmit) (struct sk_buff *skb,struct net_device *dev);

/*網路資料包沒有在規定的時間內發送出去，產生超時事件時的處理函式，它應當處理超時問題，并恢復報文發送*/

void (*ndo_tx_timeout) (struct net_device *dev);

……………………省略…………………………….

}

/*1. 分配及初始化net_device物件,引數:私有資料大小（單位：位元組數）*/

tiny4412_net=alloc_etherdev(sizeof(struct net_device));

/*2. net結構體賦值*/

strcpy(tiny4412_net->name, "eth888");//網路設備的名稱，使用ifconfig -a可以查看到，

tiny4412_net->netdev_ops=&netdev_ops_test; //虛擬檔案操作集合

tiny4412_net->if_port = IF_PORT_10BASET; //協議規范

tiny4412_net->watchdog_timeo = 4 * HZ; //看門狗超時時間

void unregister_netdev(struct net_device *dev)

void eth_hw_addr_random(struct net_device *dev)

/*隨機生成MAC地址*/

eth_hw_addr_random(tiny4412_net); // struct net_device *tiny4412_net;

printk("隨機生成的MAC地址如下:\n");

printk("%X-%X-%X-%X-%X-%X\n",

tiny4412_net->dev_addr[0],

tiny4412_net->dev_addr[1],

tiny4412_net->dev_addr[2],

tiny4412_net->dev_addr[3],

tiny4412_net->dev_addr[4],

tiny4412_net->dev_addr[5]);

ENC28J60_MacAddr[0]=tiny4412_net->dev_addr[0];

ENC28J60_MacAddr[1]=tiny4412_net->dev_addr[1];

ENC28J60_MacAddr[2]=tiny4412_net->dev_addr[2];

ENC28J60_MacAddr[3]=tiny4412_net->dev_addr[3];

ENC28J60_MacAddr[4]=tiny4412_net->dev_addr[4];

ENC28J60_MacAddr[5]=tiny4412_net->dev_addr[5];

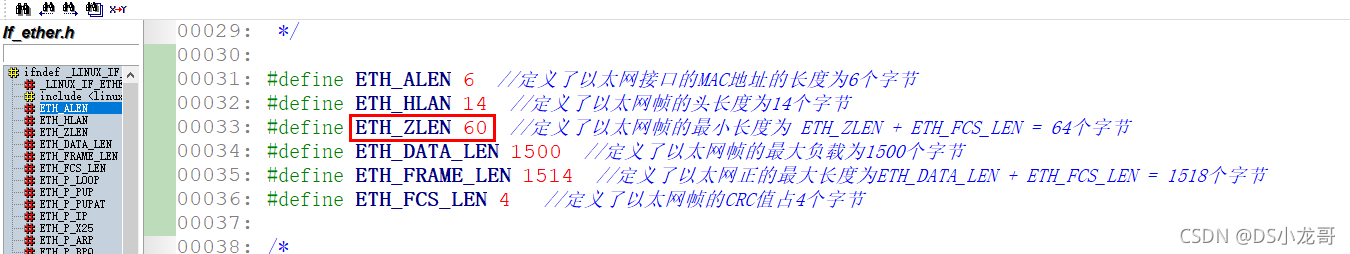

#define ETH_ALEN 6 //定義了以太網介面的MAC地址的長度為6個位元組

#define ETH_HLAN 14 //定義了以太網幀的頭長度為14個位元組

#define ETH_ZLEN 60 //定義了以太網幀的最小長度為 ETH_ZLEN + ETH_FCS_LEN = 64個位元組

#define ETH_DATA_LEN 1500 //定義了以太網幀的最大負載為1500個位元組

#define ETH_FRAME_LEN 1514

//定義了以太網正的最大長度為ETH_DATA_LEN + ETH_FCS_LEN = 1518個位元組

#define ETH_FCS_LEN 4 //定義了以太網幀的CRC值占4個位元組

static netdev_tx_t tiny4412_ndo_start_xmit(struct sk_buff *skb,struct net_device *dev)

{

int len;

char *data, shortpkt[ETH_ZLEN];

/* 獲得有效資料指標和長度 */

data = skb->data; /*獲取將要發送出去的資料指標*/

len = skb->len; /*獲取將要發送出去的資料長度*/

if(len < ETH_ZLEN)

{

/* 如果幀長小于以太網幀最小長度,補0 */

memset(shortpkt,0,ETH_ZLEN);

memcpy(shortpkt,skb->data,skb->len);

len = ETH_ZLEN;

data = shortpkt;

}

………………省略……………………………..

}

struct sk_buff *dev_alloc_skb(unsigned int length)

/*從ENC28J60的暫存器里讀取接收到的資料*/

length=ENC28J60_Packet_Receive(1518,Enc28j60_Rx_Buff);

if(length<=0)

{

return;

}

/*分配新的套接字緩沖區*/

struct sk_buff *skb = dev_alloc_skb(length+NET_IP_ALIGN);

skb_reserve(skb, NET_IP_ALIGN); //對齊

skb->dev = tiny4412_net;

/*將硬體上接收到的資料拷貝到sk_buff里*/

memcpy(skb_put(skb, length),Enc28j60_Rx_Buff,length);

說明: skb_put(skb, length)回傳sk_buff資料緩沖區首地址，保存即將上報給應用層的資料，

參考: smsc-ircc2.c檔案1461行

eth_type_trans(struct sk_buff *skb, struct net_device *dev)

/*將硬體上接收到的資料拷貝到sk_buff里*/

memcpy(skb_put(skb, length),Enc28j60_Rx_Buff,length); // Enc28j60_Rx_Buff是網卡收到的實際資料

/* 獲取上層協議型別 */

skb->protocol = eth_type_trans(skb,tiny4412_net);

/*啟動網路資料包傳輸的方法*/

static netdev_tx_t tiny4412_ndo_start_xmit(struct sk_buff *skb,struct net_device *dev)

{

int len;

char *data, shortpkt[ETH_ZLEN];

/* 獲得有效資料指標和長度 */

data = skb->data; /*獲取將要發送出去的資料指標*/

len = skb->len; /*獲取將要發送出去的資料長度*/

if(len < ETH_ZLEN)

{

/* 如果幀長小于以太網幀最小長度,補0 */

memset(shortpkt,0,ETH_ZLEN);

memcpy(shortpkt,skb->data,skb->len);

len = ETH_ZLEN;

data = shortpkt;

}

/*記錄發送時間戳*/

dev->trans_start = jiffies;

/* 設定硬體暫存器讓硬體將資料發出去 */

ENC28J60_Packet_Send(len,data);

/*釋放skb*/

dev_kfree_skb(skb);

/*更新統計資訊:記錄發送的包數量*/

dev->stats.tx_packets++;

/*更新統計資訊:記錄發送的位元組數量*/

dev->stats.tx_bytes += skb->len;

return NETDEV_TX_OK; //這是個列舉狀態，

}

/*

作業佇列處理函式

以下函式用于讀取網卡里的資料，

讀取完畢之后,再通過netif_rx()函式上報到應用層

*/

u8 Enc28j60_Rx_Buff[1518]; /*ENC28J60最大可接收的位元組*/

static void workqueue_function(struct work_struct *work)

{

int length;

/*從ENC28J60的暫存器里讀取接收到的資料*/

length=ENC28J60_Packet_Receive(1518,Enc28j60_Rx_Buff);

if(length<=0)

{

return;

}

/*2. 分配新的套接字緩沖區*/

struct sk_buff *skb = dev_alloc_skb(length+NET_IP_ALIGN);

skb_reserve(skb, NET_IP_ALIGN); //對齊

skb->dev = tiny4412_net;

/*將硬體上接收到的資料拷貝到sk_buff里*/

memcpy(skb_put(skb, length),Enc28j60_Rx_Buff,length);

/* 獲取上層協議型別 */

skb->protocol = eth_type_trans(skb,tiny4412_net);

/* 記錄接收時間戳 */

tiny4412_net->last_rx = jiffies;

/*接收的資料包*/

tiny4412_net->stats.rx_packets++;

/*接收的位元組數量*/

tiny4412_net->stats.rx_bytes += skb->len;

/* 把資料包交給上層 */

netif_rx(skb);

}

static struct net_device_ops netdev_ops_test=

{

.ndo_open = tiny4412_ndo_open,

.ndo_stop = tiny4412_ndo_stop,

.ndo_start_xmit = tiny4412_ndo_start_xmit, /*該函式負責接收應用層的資料，并通過網卡發出去*/

.ndo_init = tiny4412_ndo_init,

.ndo_set_mac_address= tiny4412_set_mac_address,

};

#include <linux/init.h>

#include <linux/module.h>

#include <linux/netdevice.h>

#include <linux/etherdevice.h>

static struct net_device *tiny4412_net=NULL; //網路設備指標結構

/*1. 設備初始化呼叫,該函式在注冊成功后會呼叫一次,可以撰寫網卡初始化相關代碼*/

static int tiny4412_ndo_init(struct net_device * dev)

{

printk("網路設備初始化!\n");

return 0;

}

/*2. 打開網路介面，對應ifconfig up命令，撰寫網路設備硬體初始化的相關代碼*/

static int tiny4412_ndo_open(struct net_device *dev)

{

printk("網路設備打開成功!\n");

return 0;

}

/*3. 關閉網路設備，對應ifconfig down命令，實作的內容與OPEN相反*/

static int tiny4412_ndo_stop(struct net_device *dev)

{

printk("網路設備關閉成功!\n");

return 0;

}

/*4. 啟動網路資料包傳輸的方法

當應用層的TCP/IP需要發送資料時，就呼叫該函式

*/

static netdev_tx_t tiny4412_ndo_start_xmit(struct sk_buff *skb,struct net_device *dev)

{

int len,i;

char *data, shortpkt[ETH_ZLEN];

/* 獲得有效資料指標和長度 */

data = skb->data;

len = skb->len;

if(len < ETH_ZLEN)

{

/* 如果幀長小于以太網幀最小長度,補0 */

memset(shortpkt,0,ETH_ZLEN);

memcpy(shortpkt,skb->data,skb->len);

len = ETH_ZLEN;

data = shortpkt;

}

dev->trans_start = jiffies; //記錄發送時間戳

printk("\n發送的資料:");

for(i=0;i<len;i++)

{

printk("%X ",data[i]);

}

printk("\n");

/* 設定硬體暫存器讓硬體將資料發出去 */

// xxx_hw_tx(data,len,dev);

return NETDEV_TX_OK; //這是個列舉狀態，

}

/*5. 設定MAC地址,對應的命令: ifconfig eth888 hw ether 00:AA:BB:CC:DD:EE */

static int tiny4412_set_mac_address(struct net_device *dev, void *addr)

{

struct sockaddr *address = addr;

memcpy(dev->dev_addr, address->sa_data, dev->addr_len);

printk("修改的MAC地址如下:\n");

printk("%X-%X-%X-%X-%X-%X\n",

tiny4412_net->dev_addr[0],

tiny4412_net->dev_addr[1],

tiny4412_net->dev_addr[2],

tiny4412_net->dev_addr[3],

tiny4412_net->dev_addr[4],

tiny4412_net->dev_addr[5]);

return 0;

}

/*

以下函式在網卡的接收中斷中呼叫,用于讀取網卡里的資料，

讀取完畢之后,再通過netif_rx()函式上報到應用層

*/

static void data_rx(struct net_device* dev)

{

int length;

/*1. 讀取硬體網卡接收到的資料*/

//length = get_rev_len(...);

/*2. 分配新的套接字緩沖區*/

struct sk_buff *skb = dev_alloc_skb(length+NET_IP_ALIGN);

skb_reserve(skb, NET_IP_ALIGN); //對齊

skb->dev = dev;

/* 讀取硬體上接收到的資料 */

//skb_put(skb, length) //存放網卡里讀取資料的緩沖區地址

//ENC28J60_Read(length,skb_put(skb, length));

/* 獲取上層協議型別 */

skb->protocol = eth_type_trans(skb,dev);

/* 把資料包交給上層 */

netif_rx(skb);

/* 記錄接收時間戳 */

dev->last_rx = jiffies;

}

/*網路設備虛擬檔案操作集合*/

static struct net_device_ops netdev_ops_test=

{

.ndo_open = tiny4412_ndo_open,

.ndo_stop = tiny4412_ndo_stop,

.ndo_start_xmit = tiny4412_ndo_start_xmit,/*網路需要發送資料就呼叫該函式，*/

.ndo_init = tiny4412_ndo_init,

.ndo_set_mac_address= tiny4412_set_mac_address,

};

static int __init Net_test_init(void)

{

/*1. 分配及初始化net_device物件,引數:私有資料大小（單位：位元組數）*/

tiny4412_net=alloc_etherdev(sizeof(struct net_device));

/*2. net結構體賦值*/

strcpy(tiny4412_net->name, "eth888");//網路設備的名稱，使用ifconfig -a可以查看到，

tiny4412_net->netdev_ops=&netdev_ops_test; //虛擬檔案操作集合

/*3. 隨機生成MAC地址*/

eth_hw_addr_random(tiny4412_net);

printk("隨機生成的MAC地址如下:\n");

printk("%X-%X-%X-%X-%X-%X\n",

tiny4412_net->dev_addr[0],

tiny4412_net->dev_addr[1],

tiny4412_net->dev_addr[2],

tiny4412_net->dev_addr[3],

tiny4412_net->dev_addr[4],

tiny4412_net->dev_addr[5]);

/*注冊網路設備*/

register_netdev(tiny4412_net);

printk("網路設備注冊成功!\n");

return 0;

}

static void __exit Net_test_exit(void)

{

//注銷網路設備

unregister_netdev(tiny4412_net);

printk("網路設備注銷成功!\n");

}

module_init(Net_test_init);

module_exit(Net_test_exit);

MODULE_AUTHOR("xiaolong");

MODULE_LICENSE("GPL");

[root@XiaoLong /code]# insmod enc28j60_network_drv.ko //安裝網卡

[ 52.075000] 隨機生成的MAC地址如下:

[ 52.075000] 2E-2F-7-5-A0-DC

[ 52.100000] 網路設備初始化!

[ 52.100000] 網路設備注冊成功!

[root@XiaoLong /code]#

[root@XiaoLong /code]# ifconfig eth888 //查看網卡資訊

eth888 Link encap:Ethernet HWaddr 2E:2F:07:05:A0:DC

BROADCAST MULTICAST MTU:1500 Metric:1

RX packets:0 errors:0 dropped:0 overruns:0 frame:0

TX packets:0 errors:0 dropped:0 overruns:0 carrier:0

collisions:0 txqueuelen:1000

RX bytes:0 (0.0 B) TX bytes:0 (0.0 B)

[root@XiaoLong /code]# udhcpc -i eth888 //自動分配IP地址

udhcpc (v1.23.2) started

Setting IP address 0.0.0.0 on eth888

[ 92.310000] 網路設備打開成功!

Sending discover...

Sending select for 192.168.1.102...

Lease of 192.168.1.102 obtained, lease time 7200

Setting IP address 192.168.1.102 on eth888

Deleting routers

route: SIOCDELRT: No such process

Adding router 192.168.1.1

Recreating /etc/resolv.conf

Adding DNS server 192.168.1.1

[root@XiaoLong /code]# ifconfig //查看分配成功并設定成功的IP地址

eth888 Link encap:Ethernet HWaddr 2E:2F:07:05:A0:DC

inet addr:192.168.1.102 Bcast:192.168.1.255 Mask:255.255.255.0

inet6 addr: fe80::2c2f:7ff:fe05:a0dc/64 Scope:Link

UP BROADCAST RUNNING MULTICAST MTU:1500 Metric:1

RX packets:0 errors:0 dropped:0 overruns:0 frame:0

TX packets:0 errors:0 dropped:0 overruns:0 carrier:0

collisions:0 txqueuelen:1000

RX bytes:0 (0.0 B) TX bytes:0 (0.0 B)

[root@XiaoLong /code]# ping 192.168.1.112 //ping局域網內的其他主機

PING 192.168.1.1 (192.168.1.1): 56 data bytes

64 bytes from 192.168.1.1: seq=0 ttl=64 time=12.099 ms

64 bytes from 192.168.1.1: seq=1 ttl=64 time=12.932 ms

64 bytes from 192.168.1.1: seq=2 ttl=64 time=9.035 ms

--- 192.168.1.1 ping statistics ---

3 packets transmitted, 3 packets received, 0% packet loss

round-trip min/avg/max = 9.035/11.355/12.932 ms

#ifndef __ENC28J60_H

#define __ENC28J60_H

// ENC28J60 Control Registers

// Control register definitions are a combination of address,

// bank number, and Ethernet/MAC/PHY indicator bits.

// - Register address (bits 0-4)

// - Bank number (bits 5-6)

// - MAC/PHY indicator (bit 7)

#define ADDR_MASK 0x1F

#define BANK_MASK 0x60

#define SPRD_MASK 0x80

// All-bank registers

#define EIE 0x1B

#define EIR 0x1C

#define ESTAT 0x1D

#define ECON2 0x1E

#define ECON1 0x1F

// Bank 0 registers

#define ERDPTL (0x00|0x00)

#define ERDPTH (0x01|0x00)

#define EWRPTL (0x02|0x00)

#define EWRPTH (0x03|0x00)

#define ETXSTL (0x04|0x00)

#define ETXSTH (0x05|0x00)

#define ETXNDL (0x06|0x00)

#define ETXNDH (0x07|0x00)

#define ERXSTL (0x08|0x00)

#define ERXSTH (0x09|0x00)

#define ERXNDL (0x0A|0x00)

#define ERXNDH (0x0B|0x00)

//ERXWRPTH:ERXWRPTL 暫存器定義硬體向FIFO 中

//的哪個位置寫入其接收到的位元組， 指標是只讀的，在成

//功接收到一個資料包后，硬體會自動更新指標， 指標可

//用于判斷FIFO 內剩余空間的大小，

#define ERXRDPTL (0x0C|0x00)

#define ERXRDPTH (0x0D|0x00)

#define ERXWRPTL (0x0E|0x00)

#define ERXWRPTH (0x0F|0x00)

#define EDMASTL (0x10|0x00)

#define EDMASTH (0x11|0x00)

#define EDMANDL (0x12|0x00)

#define EDMANDH (0x13|0x00)

#define EDMADSTL (0x14|0x00)

#define EDMADSTH (0x15|0x00)

#define EDMACSL (0x16|0x00)

#define EDMACSH (0x17|0x00)

// Bank 1 registers

#define EHT0 (0x00|0x20)

#define EHT1 (0x01|0x20)

#define EHT2 (0x02|0x20)

#define EHT3 (0x03|0x20)

#define EHT4 (0x04|0x20)

#define EHT5 (0x05|0x20)

#define EHT6 (0x06|0x20)

#define EHT7 (0x07|0x20)

#define EPMM0 (0x08|0x20)

#define EPMM1 (0x09|0x20)

#define EPMM2 (0x0A|0x20)

#define EPMM3 (0x0B|0x20)

#define EPMM4 (0x0C|0x20)

#define EPMM5 (0x0D|0x20)

#define EPMM6 (0x0E|0x20)

#define EPMM7 (0x0F|0x20)

#define EPMCSL (0x10|0x20)

#define EPMCSH (0x11|0x20)

#define EPMOL (0x14|0x20)

#define EPMOH (0x15|0x20)

#define EWOLIE (0x16|0x20)

#define EWOLIR (0x17|0x20)

#define ERXFCON (0x18|0x20)

#define EPKTCNT (0x19|0x20)

// Bank 2 registers

#define MACON1 (0x00|0x40|0x80)

#define MACON2 (0x01|0x40|0x80)

#define MACON3 (0x02|0x40|0x80)

#define MACON4 (0x03|0x40|0x80)

#define MABBIPG (0x04|0x40|0x80)

#define MAIPGL (0x06|0x40|0x80)

#define MAIPGH (0x07|0x40|0x80)

#define MACLCON1 (0x08|0x40|0x80)

#define MACLCON2 (0x09|0x40|0x80)

#define MAMXFLL (0x0A|0x40|0x80)

#define MAMXFLH (0x0B|0x40|0x80)

#define MAPHSUP (0x0D|0x40|0x80)

#define MICON (0x11|0x40|0x80)

#define MICMD (0x12|0x40|0x80)

#define MIREGADR (0x14|0x40|0x80)

#define MIWRL (0x16|0x40|0x80)

#define MIWRH (0x17|0x40|0x80)

#define MIRDL (0x18|0x40|0x80)

#define MIRDH (0x19|0x40|0x80)

// Bank 3 registers

#define MAADR1 (0x00|0x60|0x80)

#define MAADR0 (0x01|0x60|0x80)

#define MAADR3 (0x02|0x60|0x80)

#define MAADR2 (0x03|0x60|0x80)

#define MAADR5 (0x04|0x60|0x80)

#define MAADR4 (0x05|0x60|0x80)

#define EBSTSD (0x06|0x60)

#define EBSTCON (0x07|0x60)

#define EBSTCSL (0x08|0x60)

#define EBSTCSH (0x09|0x60)

#define MISTAT (0x0A|0x60|0x80)

#define EREVID (0x12|0x60)

#define ECOCON (0x15|0x60)

#define EFLOCON (0x17|0x60)

#define EPAUSL (0x18|0x60)

#define EPAUSH (0x19|0x60)

// PHY registers

#define PHCON1 0x00

#define PHSTAT1 0x01

#define PHHID1 0x02

#define PHHID2 0x03

#define PHCON2 0x10

#define PHSTAT2 0x11

#define PHIE 0x12

#define PHIR 0x13

#define PHLCON 0x14

// ENC28J60 ERXFCON Register Bit Definitions

#define ERXFCON_UCEN 0x80

#define ERXFCON_ANDOR 0x40

#define ERXFCON_CRCEN 0x20

#define ERXFCON_PMEN 0x10

#define ERXFCON_MPEN 0x08

#define ERXFCON_HTEN 0x04

#define ERXFCON_MCEN 0x02

#define ERXFCON_BCEN 0x01

// ENC28J60 EIE Register Bit Definitions

#define EIE_INTIE 0x80

#define EIE_PKTIE 0x40

#define EIE_DMAIE 0x20

#define EIE_LINKIE 0x10

#define EIE_TXIE 0x08

#define EIE_WOLIE 0x04

#define EIE_TXERIE 0x02

#define EIE_RXERIE 0x01

// ENC28J60 EIR Register Bit Definitions

#define EIR_PKTIF 0x40

#define EIR_DMAIF 0x20

#define EIR_LINKIF 0x10

#define EIR_TXIF 0x08

#define EIR_WOLIF 0x04

#define EIR_TXERIF 0x02

#define EIR_RXERIF 0x01

// ENC28J60 ESTAT Register Bit Definitions

#define ESTAT_INT 0x80

#define ESTAT_LATECOL 0x10

#define ESTAT_RXBUSY 0x04

#define ESTAT_TXABRT 0x02

#define ESTAT_CLKRDY 0x01

// ENC28J60 ECON2 Register Bit Definitions

#define ECON2_AUTOINC 0x80

#define ECON2_PKTDEC 0x40

#define ECON2_PWRSV 0x20

#define ECON2_VRPS 0x08

// ENC28J60 ECON1 Register Bit Definitions

#define ECON1_TXRST 0x80

#define ECON1_RXRST 0x40

#define ECON1_DMAST 0x20

#define ECON1_CSUMEN 0x10

#define ECON1_TXRTS 0x08

#define ECON1_RXEN 0x04

#define ECON1_BSEL1 0x02

#define ECON1_BSEL0 0x01

// ENC28J60 MACON1 Register Bit Definitions

#define MACON1_LOOPBK 0x10

#define MACON1_TXPAUS 0x08

#define MACON1_RXPAUS 0x04

#define MACON1_PASSALL 0x02

#define MACON1_MARXEN 0x01

// ENC28J60 MACON2 Register Bit Definitions

#define MACON2_MARST 0x80

#define MACON2_RNDRST 0x40

#define MACON2_MARXRST 0x08

#define MACON2_RFUNRST 0x04

#define MACON2_MATXRST 0x02

#define MACON2_TFUNRST 0x01

// ENC28J60 MACON3 Register Bit Definitions

#define MACON3_PADCFG2 0x80

#define MACON3_PADCFG1 0x40

#define MACON3_PADCFG0 0x20

#define MACON3_TXCRCEN 0x10

#define MACON3_PHDRLEN 0x08

#define MACON3_HFRMLEN 0x04

#define MACON3_FRMLNEN 0x02

#define MACON3_FULDPX 0x01

// ENC28J60 MICMD Register Bit Definitions

#define MICMD_MIISCAN 0x02

#define MICMD_MIIRD 0x01

// ENC28J60 MISTAT Register Bit Definitions

#define MISTAT_NVALID 0x04

#define MISTAT_SCAN 0x02

#define MISTAT_BUSY 0x01

// ENC28J60 PHY PHCON1 Register Bit Definitions

#define PHCON1_PRST 0x8000

#define PHCON1_PLOOPBK 0x4000

#define PHCON1_PPWRSV 0x0800

#define PHCON1_PDPXMD 0x0100

// ENC28J60 PHY PHSTAT1 Register Bit Definitions

#define PHSTAT1_PFDPX 0x1000

#define PHSTAT1_PHDPX 0x0800

#define PHSTAT1_LLSTAT 0x0004

#define PHSTAT1_JBSTAT 0x0002

// ENC28J60 PHY PHCON2 Register Bit Definitions

#define PHCON2_FRCLINK 0x4000

#define PHCON2_TXDIS 0x2000

#define PHCON2_JABBER 0x0400

#define PHCON2_HDLDIS 0x0100

// ENC28J60 Packet Control Byte Bit Definitions

#define PKTCTRL_PHUGEEN 0x08

#define PKTCTRL_PPADEN 0x04

#define PKTCTRL_PCRCEN 0x02

#define PKTCTRL_POVERRIDE 0x01

// SPI operation codes

#define ENC28J60_READ_CTRL_REG 0x00

#define ENC28J60_READ_BUF_MEM 0x3A

#define ENC28J60_WRITE_CTRL_REG 0x40

#define ENC28J60_WRITE_BUF_MEM 0x7A

#define ENC28J60_BIT_FIELD_SET 0x80

#define ENC28J60_BIT_FIELD_CLR 0xA0

#define ENC28J60_SOFT_RESET 0xFF

// The RXSTART_INIT should be zero. See Rev. B4 Silicon Errata

// buffer boundaries applied to internal 8K ram

// the entire available packet buffer space is allocated

//

// start with recbuf at 0/

#define RXSTART_INIT 0x0

// receive buffer end

#define RXSTOP_INIT (0x1FFF-1518-1)

// start TX buffer at 0x1FFF-0x0600, pace for one full ethernet frame (0~1518 bytes)

#define TXSTART_INIT (0x1FFF-1518)

// stp TX buffer at end of mem

#define TXSTOP_INIT 0x1FFF

// max frame length which the conroller will accept:

#define MAX_FRAMELEN 1518 // (note: maximum ethernet frame length would be 1518)

void ENC28J60_Reset(void);

u8 ENC28J60_Read_Op(u8 op,u8 addr);

void ENC28J60_Write_Op(u8 op,u8 addr,u8 data);

void ENC28J60_Read_Buf(u32 len,u8* data);

void ENC28J60_Write_Buf(u32 len,u8* data);

void ENC28J60_Set_Bank(u8 bank);

u8 ENC28J60_Read(u8 addr);

void ENC28J60_Write(u8 addr,u8 data);

void ENC28J60_PHY_Write(u8 addr,u32 data);

u8 ENC28J60_Init(u8* macaddr);

u8 ENC28J60_Get_EREVID(void);

void ENC28J60_Packet_Send(u32 len,u8* packet);

u32 ENC28J60_Packet_Receive(u32 maxlen,u8* packet);

#endif

#include <linux/init.h>

#include <linux/module.h>

#include <linux/netdevice.h>

#include <linux/etherdevice.h>

#include <linux/delay.h>

#include "enc28j60.h"

#include <linux/gpio.h>

#include <mach/gpio.h>

#include <plat/gpio-cfg.h>

#include <linux/delay.h>

#include <linux/workqueue.h>

#include <linux/delay.h>

#include <linux/interrupt.h>

#include <linux/irq.h>

#include <linux/timer.h>

/*

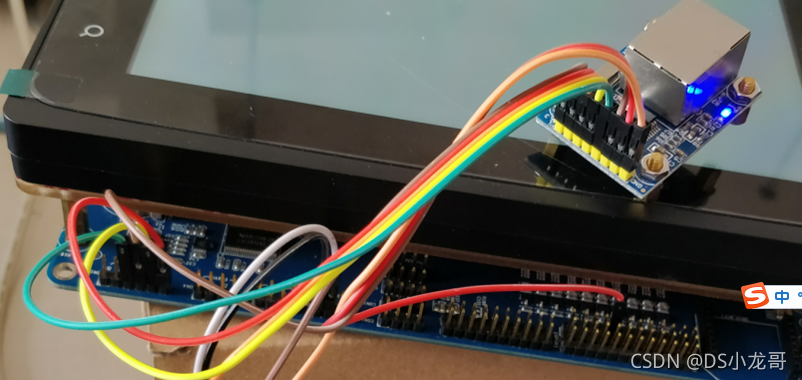

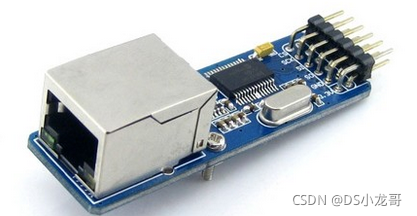

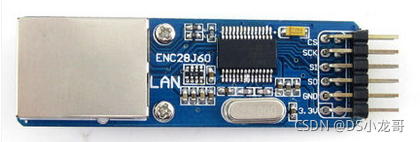

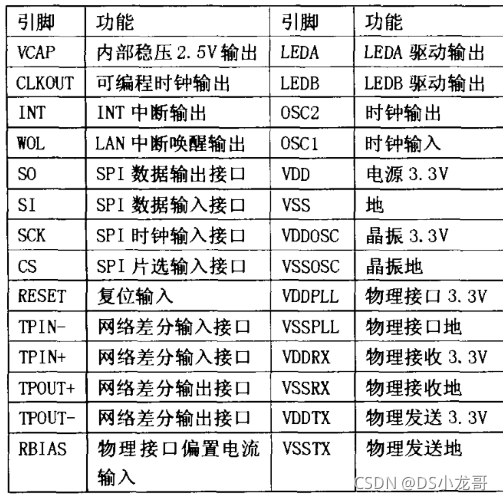

參考的網卡程式: cs89x0.c與Enc28j60.c

*/

/*

以下是ENC28J60驅動移植介面：

SPI0介面:

GPB_0--SCK

GPB_1--CS

GPB_2--MISO

GPB_3--MOSI

GPX1(0)--中斷

*/

static u32 ENC28J60_IRQ; //中斷編號

/*SPI底層硬體IO定義*/

#define Tiny4412_GPIO_SPI_SCK EXYNOS4_GPB(0)

#define Tiny4412_GPIO_SPI_CS EXYNOS4_GPB(1)

#define Tiny4412_GPIO_SPI_MISO EXYNOS4_GPB(2)

#define Tiny4412_GPIO_SPI_MOSI EXYNOS4_GPB(3)

#define ENC28J60_IRQ_NUMBER EXYNOS4_GPX1(0) /*Tiny4412開發板引出的IO口第9個IO口*/

#define ENC28J60_CS(x) if(x){gpio_set_value(Tiny4412_GPIO_SPI_CS,1);}else{gpio_set_value(Tiny4412_GPIO_SPI_CS,0);} //ENC28J60片選信號

#define ENC28J60_MOSI(x) if(x){gpio_set_value(Tiny4412_GPIO_SPI_MOSI,1);}else{gpio_set_value(Tiny4412_GPIO_SPI_MOSI,0);} //輸出

#define ENC28J60_MISO (gpio_get_value(Tiny4412_GPIO_SPI_MISO)) //輸入

#define ENC28J60_SCLK(x) if(x){gpio_set_value(Tiny4412_GPIO_SPI_SCK,1);}else{gpio_set_value(Tiny4412_GPIO_SPI_SCK,0);} //時鐘線

static u8 ENC28J60BANK;

static u32 NextPacketPtr;

static struct timer_list timer_date;

//網卡MAC地址,必須唯一

u8 ENC28J60_MacAddr[6]={0x04,0x02,0x35,0x00,0x00,0x01}; //MAC地址

static struct net_device *tiny4412_net=NULL; //網路設備指標結構

/*

函式功能：底層SPI介面收發一個位元組

說 明：模擬SPI時序，ENC28J60時鐘線空閑電平為低電平，在第一個下降沿采集資料

*/

u8 ENC28J60_SPI_ReadWriteOneByte(u8 tx_data)

{

u8 rx_data=0;

u8 i;

for(i=0;i<8;i++)

{

if(tx_data&0x80){ENC28J60_MOSI(1);}

else {ENC28J60_MOSI(0);}

tx_data<<=1;

{ENC28J60_SCLK(1); }

rx_data<<=1;

if(ENC28J60_MISO)rx_data|=0x01;

{ENC28J60_SCLK(0);}//第一個下降沿采集資料

}

return rx_data;

}

/*

函式功能：復位ENC28J60，包括SPI初始化/IO初始化等

MISO--->PA6----主機輸入

MOSI--->PA7----主機輸出

SCLK--->PA5----時鐘信號

CS----->PA4----片選

RESET-->PG15---復位

*/

void ENC28J60_Reset(void)

{

/*釋放GPIO*/

gpio_free(Tiny4412_GPIO_SPI_SCK);

gpio_free(Tiny4412_GPIO_SPI_CS);

gpio_free(Tiny4412_GPIO_SPI_MISO);

gpio_free(Tiny4412_GPIO_SPI_MOSI);

/*1. 配置GPIO模式*/

printk("%d\n",gpio_request(Tiny4412_GPIO_SPI_SCK, "Tiny4412_Tiny4412_SPI_SCK"));

printk("%d\n",gpio_request(Tiny4412_GPIO_SPI_CS, "Tiny4412_Tiny4412_SPI_CS"));

printk("%d\n",gpio_request(Tiny4412_GPIO_SPI_MISO, "Tiny4412_Tiny4412_SPI_MISO"));

printk("%d\n",gpio_request(Tiny4412_GPIO_SPI_MOSI, "Tiny4412_Tiny4412_SPI_MOSI"));

printk("%d\n",s3c_gpio_cfgpin(Tiny4412_GPIO_SPI_SCK, S3C_GPIO_OUTPUT));

printk("%d\n",s3c_gpio_cfgpin(Tiny4412_GPIO_SPI_CS, S3C_GPIO_OUTPUT));

printk("%d\n",s3c_gpio_cfgpin(Tiny4412_GPIO_SPI_MISO, S3C_GPIO_INPUT));

printk("%d\n",s3c_gpio_cfgpin(Tiny4412_GPIO_SPI_MOSI, S3C_GPIO_OUTPUT));

mdelay(100);

}

/*

函式功能：讀取ENC28J60暫存器(帶操作碼)

參 數：

op：操作碼

addr:暫存器地址/引數

返 回 值：讀到的資料

*/

u8 ENC28J60_Read_Op(u8 op,u8 addr)

{

u8 dat=0;

ENC28J60_CS(0);

dat=op|(addr&ADDR_MASK);

ENC28J60_SPI_ReadWriteOneByte(dat);

dat=ENC28J60_SPI_ReadWriteOneByte(0xFF);

//如果是讀取MAC/MII暫存器,則第二次讀到的資料才是正確的,見手冊29頁

if(addr&0x80)dat=ENC28J60_SPI_ReadWriteOneByte(0xFF);

ENC28J60_CS(1);

return dat;

}

/*

函式功能：讀取ENC28J60暫存器(帶操作碼)

參 數：

op：操作碼

addr:暫存器地址

data:引數

*/

void ENC28J60_Write_Op(u8 op,u8 addr,u8 data)

{

u8 dat = 0;

ENC28J60_CS(0);

dat=op|(addr&ADDR_MASK);

ENC28J60_SPI_ReadWriteOneByte(dat);

ENC28J60_SPI_ReadWriteOneByte(data);

ENC28J60_CS(1);

}

/*

函式功能：讀取ENC28J60接收快取資料

參 數：

len:要讀取的資料長度

data:輸出資料快取區(末尾自動添加結束符)

*/

void ENC28J60_Read_Buf(u32 len,u8* data)

{

ENC28J60_CS(0);

ENC28J60_SPI_ReadWriteOneByte(ENC28J60_READ_BUF_MEM);

while(len)

{

len--;

*data=(u8)ENC28J60_SPI_ReadWriteOneByte(0);

data++;

}

*data='\0';

ENC28J60_CS(1);

}

/*

函式功能：向ENC28J60寫發送快取資料

參 數：

len:要寫入的資料長度

data:資料快取區

*/

void ENC28J60_Write_Buf(u32 len,u8* data)

{

ENC28J60_CS(0);

ENC28J60_SPI_ReadWriteOneByte(ENC28J60_WRITE_BUF_MEM);

while(len)

{

len--;

ENC28J60_SPI_ReadWriteOneByte(*data);

data++;

}

ENC28J60_CS(1);

}

/*

函式功能：設定ENC28J60暫存器Bank

參 數：

ban:要設定的bank

*/

void ENC28J60_Set_Bank(u8 bank)

{

if((bank&BANK_MASK)!=ENC28J60BANK)//和當前bank不一致的時候,才設定

{

ENC28J60_Write_Op(ENC28J60_BIT_FIELD_CLR,ECON1,(ECON1_BSEL1|ECON1_BSEL0));

ENC28J60_Write_Op(ENC28J60_BIT_FIELD_SET,ECON1,(bank&BANK_MASK)>>5);

ENC28J60BANK=(bank&BANK_MASK);

}

}

/*

函式功能：讀取ENC28J60指定暫存器

參 數：addr:暫存器地址

返 回 值：讀到的資料

*/

u8 ENC28J60_Read(u8 addr)

{

ENC28J60_Set_Bank(addr);//設定BANK

return ENC28J60_Read_Op(ENC28J60_READ_CTRL_REG,addr);

}

/*

函式功能：向ENC28J60指定暫存器寫資料

參 數：

addr:暫存器地址

data:要寫入的資料

*/

void ENC28J60_Write(u8 addr,u8 data)

{

ENC28J60_Set_Bank(addr);

ENC28J60_Write_Op(ENC28J60_WRITE_CTRL_REG,addr,data);

}

/*

函式功能：向ENC28J60的PHY暫存器寫入資料

參 數：

addr:暫存器地址

data:要寫入的資料

*/

void ENC28J60_PHY_Write(u8 addr,u32 data)

{

u16 retry=0;

ENC28J60_Write(MIREGADR,addr); //設定PHY暫存器地址

ENC28J60_Write(MIWRL,data); //寫入資料

ENC28J60_Write(MIWRH,data>>8);

while((ENC28J60_Read(MISTAT)&MISTAT_BUSY)&&retry<0XFFF)retry++;//等待寫入PHY結束

}

/*

函式功能：初始化ENC28J60

參 數：macaddr:MAC地址

返 回 值：

0,初始化成功;

1,初始化失敗;

*/

u8 ENC28J60_Init(u8* macaddr)

{

u16 retry=0;

ENC28J60_Reset(); //復位底層引腳介面

ENC28J60_Write_Op(ENC28J60_SOFT_RESET,0,ENC28J60_SOFT_RESET);//軟體復位

while(!(ENC28J60_Read(ESTAT)&ESTAT_CLKRDY)&&retry<500)//等待時鐘穩定

{

retry++;

mdelay(1);

};

if(retry>=500)return 1;//ENC28J60初始化失敗

// do bank 0 stuff

// initialize receive buffer

// 16-bit transfers,must write low byte first

// set receive buffer start address 設定接識訓沖區地址 8K位元組容量

NextPacketPtr=RXSTART_INIT;

// Rx start

//接識訓沖器由一個硬體管理的回圈FIFO 緩沖器構成，

//暫存器對ERXSTH:ERXSTL 和ERXNDH:ERXNDL 作

//為指標，定義緩沖器的容量和其在存盤器中的位置，

//ERXST和ERXND指向的位元組均包含在FIFO緩沖器內，

//當從以太網介面接收資料位元組時，這些位元組被順序寫入

//接識訓沖器， 但是當寫入由ERXND 指向的存盤單元

//后，硬體會自動將接收的下一位元組寫入由ERXST 指向

//的存盤單元， 因此接收硬體將不會寫入FIFO 以外的單

//元，

//設定接收起始位元組

ENC28J60_Write(ERXSTL,RXSTART_INIT&0xFF);

ENC28J60_Write(ERXSTH,RXSTART_INIT>>8);

//ERXWRPTH:ERXWRPTL 暫存器定義硬體向FIFO 中

//的哪個位置寫入其接收到的位元組， 指標是只讀的，在成

//功接收到一個資料包后，硬體會自動更新指標， 指標可

//用于判斷FIFO 內剩余空間的大小 8K-1500，

//設定接收讀指標位元組

ENC28J60_Write(ERXRDPTL,RXSTART_INIT&0xFF);

ENC28J60_Write(ERXRDPTH,RXSTART_INIT>>8);

//設定接收結束位元組

ENC28J60_Write(ERXNDL,RXSTOP_INIT&0xFF);

ENC28J60_Write(ERXNDH,RXSTOP_INIT>>8);

//設定發送起始位元組

ENC28J60_Write(ETXSTL,TXSTART_INIT&0xFF);

ENC28J60_Write(ETXSTH,TXSTART_INIT>>8);

//設定發送結束位元組

ENC28J60_Write(ETXNDL,TXSTOP_INIT&0xFF);

ENC28J60_Write(ETXNDH,TXSTOP_INIT>>8);

// do bank 1 stuff,packet filter:

// For broadcast packets we allow only ARP packtets

// All other packets should be unicast only for our mac (MAADR)

//

// The pattern to match on is therefore

// Type ETH.DST

// ARP BROADCAST

// 06 08 -- ff ff ff ff ff ff -> ip checksum for theses bytes=f7f9

// in binary these poitions are:11 0000 0011 1111

// This is hex 303F->EPMM0=0x3f,EPMM1=0x30

//接收過濾器

//UCEN：單播過濾器使能位

//當ANDOR = 1 時：//1 = 目標地址與本地MAC 地址不匹配的資料包將被丟棄

//0 = 禁止過濾器

//當ANDOR = 0 時：//1 = 目標地址與本地MAC 地址匹配的資料包會被接受

//0 = 禁止過濾器

//CRCEN：后過濾器CRC 校驗使能位//1 = 所有CRC 無效的資料包都將被丟棄

//0 = 不考慮CRC 是否有效

//PMEN：格式匹配過濾器使能位

//當ANDOR = 1 時： //1 = 資料包必須符合格式匹配條件，否則將被丟棄

//0 = 禁止過濾器

//當ANDOR = 0 時： //1 = 符合格式匹配條件的資料包將被接受

//0 = 禁止過濾器

ENC28J60_Write(ERXFCON,ERXFCON_UCEN|ERXFCON_CRCEN|ERXFCON_PMEN);

ENC28J60_Write(EPMM0,0x3f);

ENC28J60_Write(EPMM1,0x30);

ENC28J60_Write(EPMCSL,0xf9);

ENC28J60_Write(EPMCSH,0xf7);

// do bank 2 stuff

// enable MAC receive

//bit 0 MARXEN：MAC 接收使能位 //1 = 允許MAC 接收資料包

//0 = 禁止資料包接收

//bit 3 TXPAUS：暫停控制幀發送使能位 //1 = 允許MAC 發送暫停控制幀（用于全雙工模式下的流量控制）

//0 = 禁止暫停幀發送

//bit 2 RXPAUS：暫停控制幀接收使能位 //1 = 當接收到暫停控制幀時，禁止發送（正常操作）

//0 = 忽略接收到的暫停控制幀

ENC28J60_Write(MACON1,MACON1_MARXEN|MACON1_TXPAUS|MACON1_RXPAUS);

// bring MAC out of reset

//將MACON2 中的MARST 位清零，使MAC 退出復位狀態，

ENC28J60_Write(MACON2,0x00);

// enable automatic padding to 60bytes and CRC operations

//bit 7-5 PADCFG2:PACDFG0：自動填充和CRC 配置位

//111 = 用0 填充所有短幀至64 位元組長，并追加一個有效的CRC

//110 = 不自動填充短幀

//101 = MAC 自動檢測具有8100h 型別欄位的VLAN 協議幀，并自動填充到64 位元組長，如果不

//是VLAN 幀，則填充至60 位元組長，填充后還要追加一個有效的CRC

//100 = 不自動填充短幀

//011 = 用0 填充所有短幀至64 位元組長，并追加一個有效的CRC

//010 = 不自動填充短幀

//001 = 用0 填充所有短幀至60 位元組長，并追加一個有效的CRC

//000 = 不自動填充短幀

//bit 4 TXCRCEN：發送CRC 使能位 //1= 不管PADCFG如何，MAC都會在發送幀的末尾追加一個有效的CRC， 如果PADCFG規定要

//追加有效的CRC，則必須將TXCRCEN 置1，

//0 = MAC不會追加CRC， 檢查最后4 個位元組，如果不是有效的CRC 則報告給發送狀態向量，

//bit 0 FULDPX：MAC 全雙工使能位 //1 = MAC作業在全雙工模式下， PHCON1.PDPXMD 位必須置1，

//0 = MAC作業在半雙工模式下， PHCON1.PDPXMD 位必須清零，

ENC28J60_Write_Op(ENC28J60_BIT_FIELD_SET,MACON3,MACON3_PADCFG0|MACON3_TXCRCEN|MACON3_FRMLNEN|MACON3_FULDPX);

// set inter-frame gap (non-back-to-back)

//配置非背對背包間間隔暫存器的低位元組

//MAIPGL， 大多數應用使用12h 編程該暫存器，

//如果使用半雙工模式，應編程非背對背包間間隔

//暫存器的高位元組MAIPGH， 大多數應用使用0Ch

//編程該暫存器，

ENC28J60_Write(MAIPGL,0x12);

ENC28J60_Write(MAIPGH,0x0C);

// set inter-frame gap (back-to-back)

//配置背對背包間間隔暫存器MABBIPG，當使用

//全雙工模式時，大多數應用使用15h 編程該寄存

//器，而使用半雙工模式時則使用12h 進行編程，

ENC28J60_Write(MABBIPG,0x15);

// Set the maximum packet size which the controller will accept

// Do not send packets longer than MAX_FRAMELEN:

// 最大幀長度 1500

ENC28J60_Write(MAMXFLL,MAX_FRAMELEN&0xFF);

ENC28J60_Write(MAMXFLH,MAX_FRAMELEN>>8);

// do bank 3 stuff

// write MAC address

// NOTE: MAC address in ENC28J60 is byte-backward

//設定MAC地址

ENC28J60_Write(MAADR5,macaddr[0]);

ENC28J60_Write(MAADR4,macaddr[1]);

ENC28J60_Write(MAADR3,macaddr[2]);

ENC28J60_Write(MAADR2,macaddr[3]);

ENC28J60_Write(MAADR1,macaddr[4]);

ENC28J60_Write(MAADR0,macaddr[5]);

//配置PHY為全雙工 LEDB為拉電流

ENC28J60_PHY_Write(PHCON1,PHCON1_PDPXMD);

// no loopback of transmitted frames 禁止環回

//HDLDIS：PHY 半雙工環回禁止位

//當PHCON1.PDPXMD = 1 或PHCON1.PLOOPBK = 1 時：

//此位可被忽略，

//當PHCON1.PDPXMD = 0 且PHCON1.PLOOPBK = 0 時： //1 = 要發送的資料僅通過雙絞線介面發出

//0 = 要發送的資料會環回到MAC 并通過雙絞線介面發出

ENC28J60_PHY_Write(PHCON2,PHCON2_HDLDIS);

// switch to bank 0

//ECON1 暫存器

//暫存器3-1 所示為ECON1 暫存器，它用于控制

//ENC28J60 的主要功能， ECON1 中包含接收使能、發

//送請求、DMA 控制和存盤區選擇位，

ENC28J60_Set_Bank(ECON1);

// enable interrutps

//EIE： 以太網中斷允許暫存器

//bit 7 INTIE： 全域INT 中斷允許位 //1 = 允許中斷事件驅動INT 引腳

//0 = 禁止所有INT 引腳的活動（引腳始終被驅動為高電平）

//bit 6 PKTIE： 接收資料包待處理中斷允許位 //1 = 允許接收資料包待處理中斷

//0 = 禁止接收資料包待處理中斷

ENC28J60_Write_Op(ENC28J60_BIT_FIELD_SET,EIE,EIE_INTIE|EIE_PKTIE);

// enable packet reception

//bit 2 RXEN：接收使能位 //1 = 通過當前過濾器的資料包將被寫入接識訓沖器

//0 = 忽略所有接收的資料包

ENC28J60_Write_Op(ENC28J60_BIT_FIELD_SET,ECON1,ECON1_RXEN);

if(ENC28J60_Read(MAADR5)== macaddr[0])return 0;//初始化成功

else return 1;

}

/*

函式功能：讀取EREVID

*/

u8 ENC28J60_Get_EREVID(void)

{

//在EREVID 內也存盤了版本資訊， EREVID 是一個只讀控

//制暫存器，包含一個5 位識別符號，用來標識器件特定硅片

//的版本號

return ENC28J60_Read(EREVID);

}

/*

函式功能：通過ENC28J60發送資料包到網路

參 數：

len :資料包大小

packet:資料包

*/

void ENC28J60_Packet_Send(u32 len,u8* packet)

{

//設定發送緩沖區地址寫指標入口

ENC28J60_Write(EWRPTL,TXSTART_INIT&0xFF);

ENC28J60_Write(EWRPTH,TXSTART_INIT>>8);

//設定TXND指標，以對應給定的資料包大小

ENC28J60_Write(ETXNDL,(TXSTART_INIT+len)&0xFF);

ENC28J60_Write(ETXNDH,(TXSTART_INIT+len)>>8);

//寫每包控制位元組（0x00表示使用macon3的設定）

ENC28J60_Write_Op(ENC28J60_WRITE_BUF_MEM,0,0x00);

//復制資料包到發送緩沖區

//printf("len:%d\r\n",len); //監視發送資料長度

ENC28J60_Write_Buf(len,packet);

//發送資料到網路

ENC28J60_Write_Op(ENC28J60_BIT_FIELD_SET,ECON1,ECON1_TXRTS);

//復位發送邏輯的問題，參見Rev. B4 Silicon Errata point 12.

if((ENC28J60_Read(EIR)&EIR_TXERIF))ENC28J60_Write_Op(ENC28J60_BIT_FIELD_CLR,ECON1,ECON1_TXRTS);

}

/*

函式功能：從網路獲取一個資料包內容

函式引數：

maxlen:資料包最大允許接收長度

packet:資料包快取區

返 回 值：收到的資料包長度(位元組)

*/

u32 ENC28J60_Packet_Receive(u32 maxlen,u8* packet)

{

u32 rxstat;

u32 len;

if(ENC28J60_Read(EPKTCNT)==0)return 0; //是否收到資料包?

//設定接識訓沖器讀指標

ENC28J60_Write(ERDPTL,(NextPacketPtr));

ENC28J60_Write(ERDPTH,(NextPacketPtr)>>8);

// 讀下一個包的指標

NextPacketPtr=ENC28J60_Read_Op(ENC28J60_READ_BUF_MEM,0);

NextPacketPtr|=ENC28J60_Read_Op(ENC28J60_READ_BUF_MEM,0)<<8;

//讀包的長度

len=ENC28J60_Read_Op(ENC28J60_READ_BUF_MEM,0);

len|=ENC28J60_Read_Op(ENC28J60_READ_BUF_MEM,0)<<8;

len-=4; //去掉CRC計數

//讀取接收狀態

rxstat=ENC28J60_Read_Op(ENC28J60_READ_BUF_MEM,0);

rxstat|=ENC28J60_Read_Op(ENC28J60_READ_BUF_MEM,0)<<8;

//限制接收長度

if (len>maxlen-1)len=maxlen-1;

//檢查CRC和符號錯誤

// ERXFCON.CRCEN為默認設定,一般我們不需要檢查.

if((rxstat&0x80)==0)len=0;//無效

else ENC28J60_Read_Buf(len,packet);//從接識訓沖器中復制資料包

//RX讀指標移動到下一個接收到的資料包的開始位置

//并釋放我們剛才讀出過的記憶體

ENC28J60_Write(ERXRDPTL,(NextPacketPtr));

ENC28J60_Write(ERXRDPTH,(NextPacketPtr)>>8);

//遞減資料包計數器標志我們已經得到了這個包

ENC28J60_Write_Op(ENC28J60_BIT_FIELD_SET,ECON2,ECON2_PKTDEC);

return(len);

}

/*--------------------------作業佇列、定時器、中斷服務函式---------------------------------------*/

static struct work_struct work_list;

/*

作業佇列處理函式

以下函式用于讀取網卡里的資料，

讀取完畢之后,再通過netif_rx()函式上報到應用層

*/

u8 Enc28j60_Rx_Buff[1518]; /*ENC28J60最大可接收的位元組*/

static void workqueue_function(struct work_struct *work)

{

int length;

/*從ENC28J60的暫存器里讀取接收到的資料*/

length=ENC28J60_Packet_Receive(1518,Enc28j60_Rx_Buff);

if(length<=0)

{

return;

}

/*2. 分配新的套接字緩沖區*/

struct sk_buff *skb = dev_alloc_skb(length+NET_IP_ALIGN);

skb_reserve(skb, NET_IP_ALIGN); //對齊

skb->dev = tiny4412_net;

/*將硬體上接收到的資料拷貝到sk_buff里*/

memcpy(skb_put(skb, length),Enc28j60_Rx_Buff,length);

/* 獲取上層協議型別 */

skb->protocol = eth_type_trans(skb,tiny4412_net);

/* 記錄接收時間戳 */

tiny4412_net->last_rx = jiffies;

/*接收的資料包*/

tiny4412_net->stats.rx_packets++;

/*接收的位元組數量*/

tiny4412_net->stats.rx_bytes += skb->len;

/* 把資料包交給上層 */

netif_rx(skb);

}

/*

函式功能: 中斷服務函式

*/

irqreturn_t ENC28J60_irq_handler(int irq, void *dev)

{

schedule_work(&work_list);

return IRQ_HANDLED;

}

static void timer_function(unsigned long data)

{

/*共享作業佇列調度*/

schedule_work(&work_list);

/*修改定時器超時*/

mod_timer(&timer_date,jiffies+usecs_to_jiffies(100));

/*注明: ENC28J60的中斷不靈敏，就使用定時器輪詢彌補*/

}

/*----------------------------網路設備相關代碼--------------------------------------*/

/*1. 設備初始化呼叫,該函式在注冊成功后會呼叫一次,可以撰寫網卡初始化相關代碼*/

static int tiny4412_ndo_init(struct net_device * dev)

{

/*1. ENC28J60網卡初始化*/

u8 stat=ENC28J60_Init(ENC28J60_MacAddr);

if(stat)

{

printk("ENC28J60網卡初始化失敗!\r\n");

}

/*2. 獲取中斷編號*/

ENC28J60_IRQ=gpio_to_irq(ENC28J60_IRQ_NUMBER);

printk("ENC28J60_IRQ=%d\n",ENC28J60_IRQ);

/*3. 初始化作業佇列*/

INIT_WORK(&work_list,workqueue_function);

/*4. 注冊中斷*/

if(request_irq(ENC28J60_IRQ,ENC28J60_irq_handler,IRQ_TYPE_EDGE_FALLING,"ENC28J60_NET",NULL)!=0)

{

printk("ENC28J60中斷注冊失敗!\n");

}

/*使用定時器100ms*/

timer_date.expires=jiffies+usecs_to_jiffies(100);

timer_date.function=timer_function;

/*5. 初始化定時器*/

init_timer(&timer_date);

/*6. 添加定時器到內核并啟動*/

add_timer(&timer_date);

printk("網路設備初始化!\n");

return 0;

}

/*2. 打開網路介面，對應ifconfig up命令，撰寫網路設備硬體初始化的相關代碼*/

static int tiny4412_ndo_open(struct net_device *dev)

{

printk("網路設備打開成功!\n");

return 0;

}

/*3. 關閉網路設備，對應ifconfig down命令，實作的內容與OPEN相反*/

static int tiny4412_ndo_stop(struct net_device *dev)

{

printk("網路設備關閉成功!\n");

return 0;

}

/*4. 啟動網路資料包傳輸的方法*/

static netdev_tx_t tiny4412_ndo_start_xmit(struct sk_buff *skb,struct net_device *dev)

{

int len;

char *data, shortpkt[ETH_ZLEN];

/* 獲得有效資料指標和長度 */

data = skb->data; /*獲取將要發送出去的資料指標*/

len = skb->len; /*獲取將要發送出去的資料長度*/

if(len < ETH_ZLEN)

{

/* 如果幀長小于以太網幀最小長度,補0 */

memset(shortpkt,0,ETH_ZLEN);

memcpy(shortpkt,skb->data,skb->len);

len = ETH_ZLEN;

data = shortpkt;

}

/*記錄發送時間戳*/

dev->trans_start = jiffies;

/* 設定硬體暫存器讓硬體將資料發出去 */

ENC28J60_Packet_Send(len,data);

/*釋放skb*/

dev_kfree_skb(skb);

/*更新統計資訊:記錄發送的包數量*/

dev->stats.tx_packets++;

/*更新統計資訊:記錄發送的位元組數量*/

dev->stats.tx_bytes += skb->len;

return NETDEV_TX_OK; //這是個列舉狀態，

}

/*5. 設定MAC地址,對應的命令: ifconfig eth888 hw ether 00:AA:BB:CC:DD:EE */

static int tiny4412_set_mac_address(struct net_device *dev, void *addr)

{

struct sockaddr *address = addr;

memcpy(dev->dev_addr, address->sa_data, dev->addr_len);

printk("修改的MAC地址如下:\n");

printk("%X-%X-%X-%X-%X-%X\n",

tiny4412_net->dev_addr[0],

tiny4412_net->dev_addr[1],

tiny4412_net->dev_addr[2],

tiny4412_net->dev_addr[3],

tiny4412_net->dev_addr[4],

tiny4412_net->dev_addr[5]);

//設定MAC地址

ENC28J60_Write(MAADR5,tiny4412_net->dev_addr[0]);

ENC28J60_Write(MAADR4,tiny4412_net->dev_addr[1]);

ENC28J60_Write(MAADR3,tiny4412_net->dev_addr[2]);

ENC28J60_Write(MAADR2,tiny4412_net->dev_addr[3]);

ENC28J60_Write(MAADR1,tiny4412_net->dev_addr[4]);

ENC28J60_Write(MAADR0,tiny4412_net->dev_addr[5]);

return 0;

}

/*網路設備虛擬檔案操作集合*/

static struct net_device_ops netdev_ops_test=

{

.ndo_open = tiny4412_ndo_open,

.ndo_stop = tiny4412_ndo_stop,

.ndo_start_xmit = tiny4412_ndo_start_xmit,

.ndo_init = tiny4412_ndo_init,

.ndo_set_mac_address= tiny4412_set_mac_address,

};

/*--------------------------驅動框架------------------------------------*/

static int __init Net_test_init(void)

{

/*1. 分配及初始化net_device物件,引數:私有資料大小（單位：位元組數）*/

tiny4412_net=alloc_etherdev(sizeof(struct net_device));

/*2. net結構體賦值*/

strcpy(tiny4412_net->name, "eth888");//網路設備的名稱，使用ifconfig -a可以查看到，

tiny4412_net->netdev_ops=&netdev_ops_test; //虛擬檔案操作集合

tiny4412_net->if_port = IF_PORT_10BASET; //協議規范

tiny4412_net->watchdog_timeo = 4 * HZ; //看門狗超時時間

/*3. 隨機生成MAC地址*/

eth_hw_addr_random(tiny4412_net);

printk("隨機生成的MAC地址如下:\n");

printk("%X-%X-%X-%X-%X-%X\n",

tiny4412_net->dev_addr[0],

tiny4412_net->dev_addr[1],

tiny4412_net->dev_addr[2],

tiny4412_net->dev_addr[3],

tiny4412_net->dev_addr[4],

tiny4412_net->dev_addr[5]);

ENC28J60_MacAddr[0]=tiny4412_net->dev_addr[0];

ENC28J60_MacAddr[1]=tiny4412_net->dev_addr[1];

ENC28J60_MacAddr[2]=tiny4412_net->dev_addr[2];

ENC28J60_MacAddr[3]=tiny4412_net->dev_addr[3];

ENC28J60_MacAddr[4]=tiny4412_net->dev_addr[4];

ENC28J60_MacAddr[5]=tiny4412_net->dev_addr[5];

/*注冊網路設備*/

register_netdev(tiny4412_net);

printk("網路設備注冊成功!\n");

return 0;

}

static void __exit Net_test_exit(void)

{

//注銷網路設備

unregister_netdev(tiny4412_net);

free_netdev(tiny4412_net);

/*1. 釋放GPIO口使用權*/

gpio_free(Tiny4412_GPIO_SPI_SCK);

gpio_free(Tiny4412_GPIO_SPI_CS);

gpio_free(Tiny4412_GPIO_SPI_MISO);

gpio_free(Tiny4412_GPIO_SPI_MOSI);

/*2. 釋放中斷號*/

free_irq(ENC28J60_IRQ,NULL);

/*3. 停止定時器*/

del_timer_sync(&timer_date);

/*4. 清除作業*/

cancel_work_sync(&work_list);

printk("網路設備注銷成功!\n");

}

module_init(Net_test_init);

module_exit(Net_test_exit);

MODULE_AUTHOR("xiaolong");

MODULE_LICENSE("GPL");
