Hello大家好，在最近的一個專案中，我遇到了一個問題，就是說Gen-Z連接器和符合SFF-1002規范的連接器是什么關系？二者是不是同一種連接器？帶著問題，我準備給他小刀拉屁股——開開眼兒，
話說2017年6月份，Gen-Z聯盟出了一份規范，詳細說明了Gen-Z連接器的眾多應用場景，包括記憶體、存盤、I/O、線纜等，就這么一出，好多同行就說話了，我們也要用！你們要給我們用！雖然我們沒什么貢獻，但是我們就要用！所以在同年9月份，Gen-Z把mechanical和electrical部分捐贈給了SNIA/SFF，這樣，所有人都可以參考和采用這個規范了，在SFF中此規范稱為SFF-TA-1002，看到這里也就明白了，符合SF-TA-1002標準的連接器就是符合Gen-Z的連接器，再接著往下看！
關于SFF-TA-1002
SFF-TA-1002 指定了四種高密度連接器尺寸：1C、2C、4C 和 4C+， 1C 連接器作為所有其他尺寸的通用基礎， 1C 支持高達 80W 的 12V 主電源和高達 3.3 Vaux 電源，一組邊帶和管理引腳，以及多達 8 個高速差分對， 2C 建立在 1C 的基礎上，并提供多達 16 個額外的高速差分對， 同樣，4C 建立在 2C 的基礎上，并提供多達 16 個額外的高速差分對， 4C+ 建立在 4C 的基礎上，并為開放計算專案 (OCP) 夾層 NIC 應用程式特有的邊帶和管理提供額外的引腳， 所有 SFF-TA-1002 連接器都是離散引腳，可以根據需要重新用于需要高速信號的其他應用，

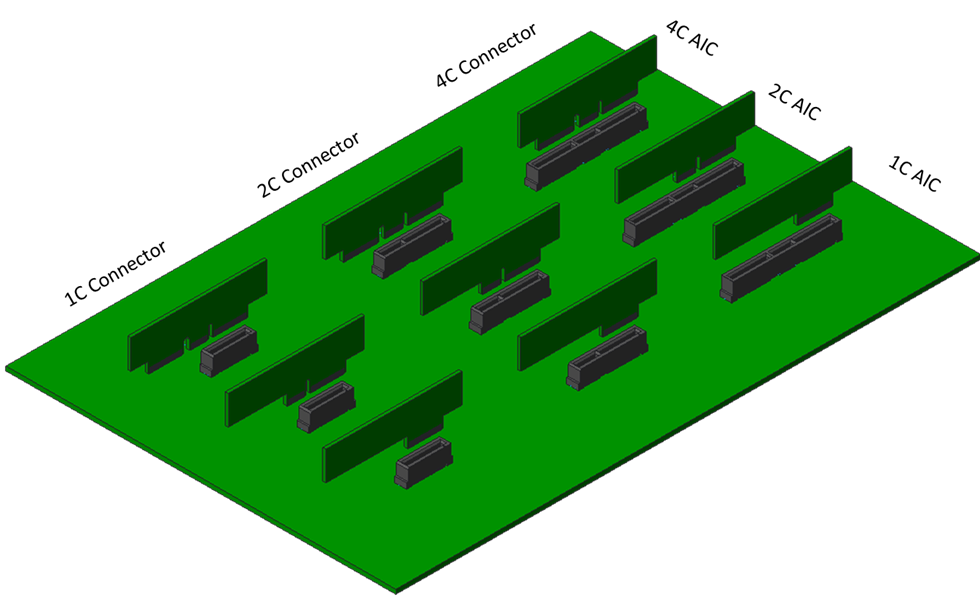

為了最大限度地提高互操作性，支持連接器尺寸和附加卡 (AIC) 邊緣的所有組合，例如，AIC 卡邊緣可以插入任何尺寸的連接器，如下圖所示：
SMT（表面貼裝）連接器版本中的高速差分信號引腳支持從 2.5 GT/s NRZ 到 56 GT/s NRZ 的信號速率， 這些引腳可以支持多個物理層，包括 PCI Express? 和 802.3， 此外，這些引腳與協議無關，可以支持 PCI Express、Gen-Z 等，
Gen-Z 可擴展連接器擴展功能
Gen-Z 可擴展連接器規范提供了超出 SFF-TA-1002 的附加功能，使解決方案能夠充分利用該連接器的潛力，包括支持 48V 應用以提高電源效率和降低 OPEX，支持新的高功率解決方案（12V 高達 660W 和 48V 高達 1024），以及新的內部電纜支持，所以說，Gen-Z包含了SF-TA-1002，并且提供了更高功率的支持，

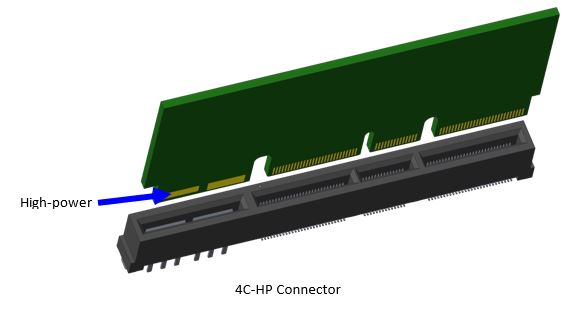

為了支持 48V 和高功率應用，Gen-Z 指定了一個 4C-HP（高功率）連接器，它建立在 4C 連接器的基礎上，并提供了一個新的高功率介面，如下圖所示， 如果在 48V 應用中使用，則可通過高功率引腳獲得高達 1024W 的功率， 如果用于高功率 12V 應用，則可以通過連接器 1C 部分內的 12V 引腳和高功率引腳的組合獲得高達 660W 的總功率， 4C-HP 連接器被鎖定以防止 12V 和 48V 引腳混合，

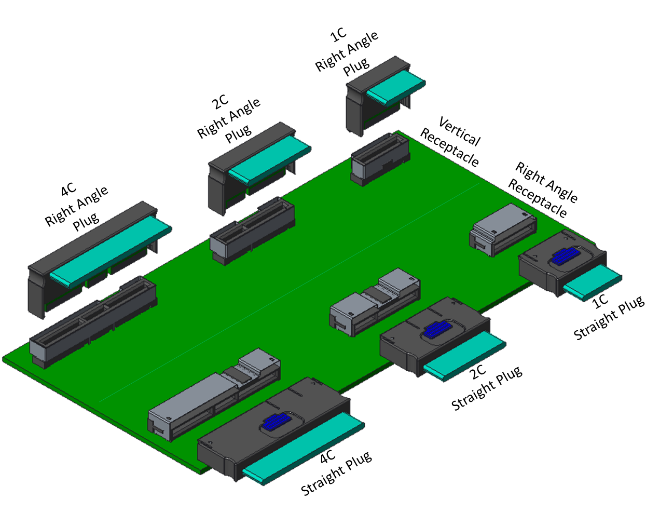

向高速信號傳輸和高帶寬記憶體、存盤和 I/O 解決方案的轉變促使許多人使用電纜來克服低損耗板材料和/或重定時器的成本和復雜性， 為了滿足這一需求，Gen-Z 可擴展連接器支持一組與 1C、2C 和 4C 連接器互操作的垂直和直角電纜連接器， 電纜組件可以支持無源或有源銅纜或光纜， 此外，電纜可以支持高達 80W 的功率和邊帶信號， 為確保正確固定，電纜連接器和主板或機械外形上的連接器的尺寸需要相同，例如，1C 電纜連接器只能插入 1C 主板或機械外形連接器，

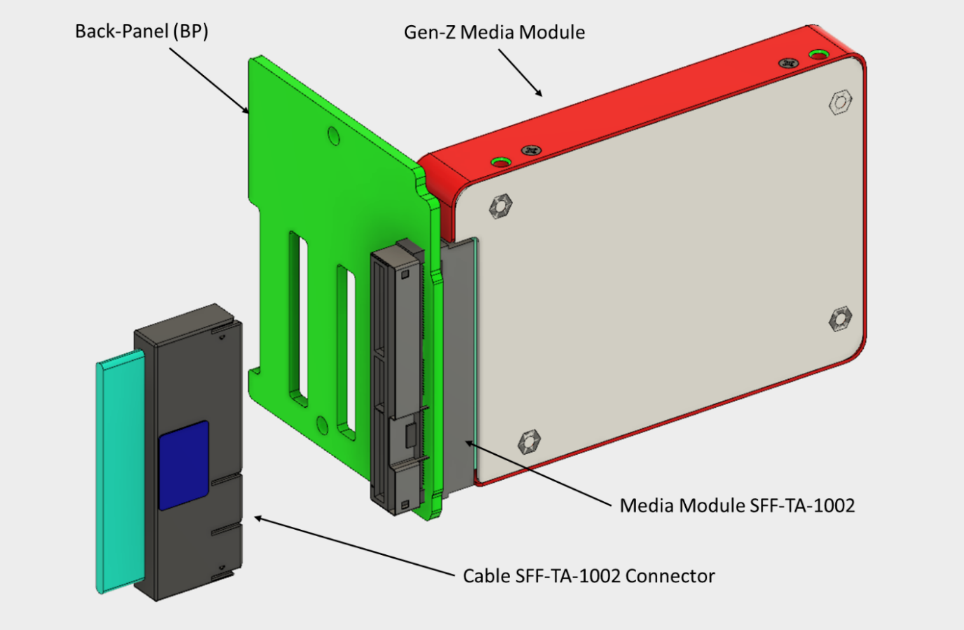

由于 Gen-Z 可以支持任何組件型別，因此任何連接器插槽都可以連接到機械外形或電纜， 如下圖所示，可以使用電纜將緊鄰處理器的連接器插槽連接到包含記憶體、存盤或 I/O 模塊的介質托架， Gen-Z 可擴展連接器和電纜的組合簡化了機械基礎設施的可組合性和解決方案的靈活性，
Gen-Z 可擴展連接器的優勢
Gen-Z 可擴展連接器為行業和客戶提供眾多優勢，包括：
解決方案靈活性
支持完整的 AIC/連接器互操作性
支持機箱內部 AIC
支持熱插拔模塊
支持無源和有源銅纜和光纜連接
減少資本支出
完整的 1C、2C、4C、4C+ 和 4C-HP 互操作性簡化了平臺設計和制造
信號速率高達 112 GT/s PAM 4 可在多個細分市場中大量采用，以簡化和降低供應鏈成本
高密度、小尺寸提高 PCA 產量
表面貼裝可提高信號完整性（降低 NRE 和驗證成本）并降低制造成本
內部電纜降低了平臺電纜管理成本和復雜性，并使解決方案能夠使用低成本的電路板材料并消除對重定時器的需求
電纜到媒體模塊降低了平臺設計和材料成本
4C-HP 消除了對分立的高功率電纜和相關連接器的需求，簡化了平臺成本和復雜性
降低運營成本
小尺寸降低氣流阻抗
減少服務時間 — 熱插拔、無需大功率電纜等，
優化的信號完整性降低了客戶現場問題以及相關服務和保修成本的可能性
