硬體資源
WiFi

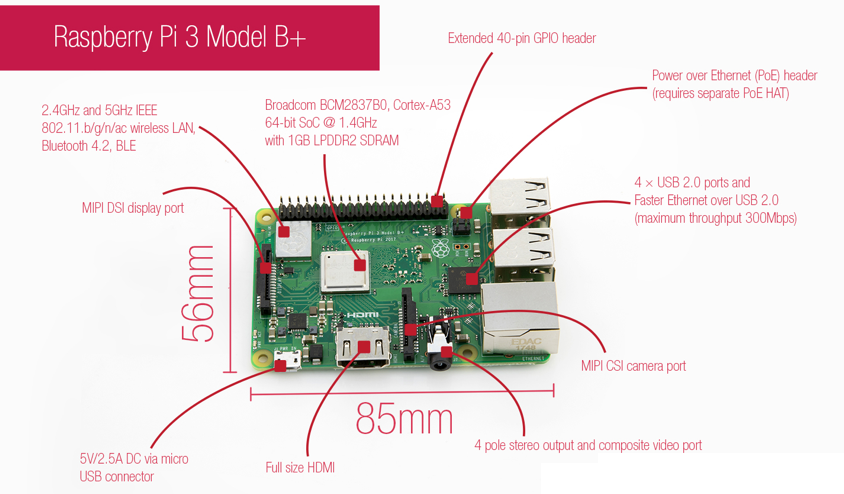

今天研究 WiFi，所以重點關注板子的這兩個部件：
| 部件 | 型號 | 描述 |
|---|---|---|
| SOC | BCM2837B0 | 4 核 Cortex-A53， 64位，ARMv8-A 指令集架構，1.4GHz |
| WiFi / 藍牙 | BCM/CYW43455 | 802.11 b/g/n/ac + Bluetooth 4.2 BLE |
關于 WiFi 芯片的名稱 BCM/CYW43455，這里我想說一下，芯片絲印上是 CYW43455，但是驅動名稱又是 brcmfmac.ko，包括芯片的韌體名稱是 brcmfmac43455-sdio.bin，CYW 和 Broadcom 明明是兩家公司呀，一家是賽普拉斯，一家是博通，這顆芯片到底和這兩家是什么關系呀？
后來了解到，原來賽普拉斯收購了博通的 Wi-Fi，藍牙和 ZigBee 物聯網產品線和相關知識產權，這樣一切都解釋的通了，應該是 CYW43455 = BCM43455 = BCM/CYW43455，收購關系產生的不同叫法而已，
構建鏡像
我們選擇使用 buildroot 構建鏡像，不使用官方鏡像，不然就不需要費心考慮這些底層細節了，
人生四大境界
為什么要費心自己去構建鏡像呢？是因為麻煩和識訓是成正比的，遇到的麻煩越多，才能思考得更深，從而識訓得更多，這就是為什么，懂的越多，不懂的就越多，
人生四大境界：
- 不知道自己不知道
- 知道自己不知道
- 不知道自己知道
- 知道自己知道
很多時候停留在第一層，，，
努力讓自己到達第二層，之后就好辦了，
default 編譯
buildroot 選擇 raspberrypi3_defconfig 進行編譯，燒錄后是沒有 WiFi 的，因為默認配置選項沒有啟用 WiFi，
啟用 WiFi
make menuconfig 使能以下選項
Target packages → Hardware handling → Firmware → rpi-wifi-firmwareTarget packages → Hardware handling → Firmware → rpi-firmware
安裝驅動
將編譯好的鏡像 sdcard.img 燒錄到 SD 卡，啟動系統，
在 /lib/modules/5.10.36-v7/kernel/drivers/net/wireless/broadcom/brcm80211/brcmfmac 目錄下有 brcmfmac.ko，我們手動將它安裝
# modprobe brcmfmac.ko
查看 WiFi 是否驅動成功
# ifconfig -a
eth0 Link encap:Ethernet HWaddr B8:27:EB:8A:BC:F4
inet addr:192.168.1.38 Bcast:192.168.1.255 Mask:255.255.255.0
inet6 addr: fe80::ba27:ebff:fe8a:bcf4/64 Scope:Link
inet6 addr: 240e:3a1:1848:e1e0:ba27:ebff:fe8a:bcf4/64 Scope:Global
UP BROADCAST RUNNING MULTICAST MTU:1500 Metric:1
RX packets:3032 errors:0 dropped:96 overruns:0 frame:0
TX packets:449 errors:0 dropped:0 overruns:0 carrier:0
collisions:0 txqueuelen:1000
RX bytes:210412 (205.4 KiB) TX bytes:61314 (59.8 KiB)
lo Link encap:Local Loopback
inet addr:127.0.0.1 Mask:255.0.0.0
inet6 addr: ::1/128 Scope:Host
UP LOOPBACK RUNNING MTU:65536 Metric:1
RX packets:0 errors:0 dropped:0 overruns:0 frame:0
TX packets:0 errors:0 dropped:0 overruns:0 carrier:0
collisions:0 txqueuelen:1000
RX bytes:0 (0.0 B) TX bytes:0 (0.0 B)
wlan0 Link encap:Ethernet HWaddr B8:27:EB:DF:E9:A1
BROADCAST MULTICAST MTU:1500 Metric:1
RX packets:0 errors:0 dropped:0 overruns:0 frame:0
TX packets:0 errors:0 dropped:0 overruns:0 carrier:0
collisions:0 txqueuelen:1000
RX bytes:0 (0.0 B) TX bytes:0 (0.0 B)
看到已經有 wlan0 設備了，說明 WiFi 子卡驅動成功，接下來只要 ifconfig wlan0 up，然后配合 wpa_supplicant 和 hostapd 就可以開心地使用 WiFi 了，
細節
成功驅動 WiFi 之后，我們對前面的操作進行分析，使我們對底層細節更加了解，
-
選中
rpi-wifi-firmware是為了讓鏡像包含以下三個檔案brcmfmac43455-sdio.bin brcmfmac43455-sdio.clm_blob brcmfmac43455-sdio.txt其中
brcmfmac43455-sdio.bin就是 BCM/CYW43455 子卡的韌體， -
選中
rpi-firmware是為了讓鏡像包含brcmfmac.ko，這個檔案就是 BCM/CYW43455 子卡的驅動，
在安裝驅動 brcmfmac.ko 時，驅動會將 brcmfmac43455-sdio.bin 韌體安裝到子卡，這樣，子卡能夠正常運行，驅動也能正常運行，兩者一對接，WiFi 功能就實作了，后面再啟用應用層軟體 wpa_supplicant 或 hostapd，就可以配置 WiFi 作為 STA 或 AP 進行作業了，

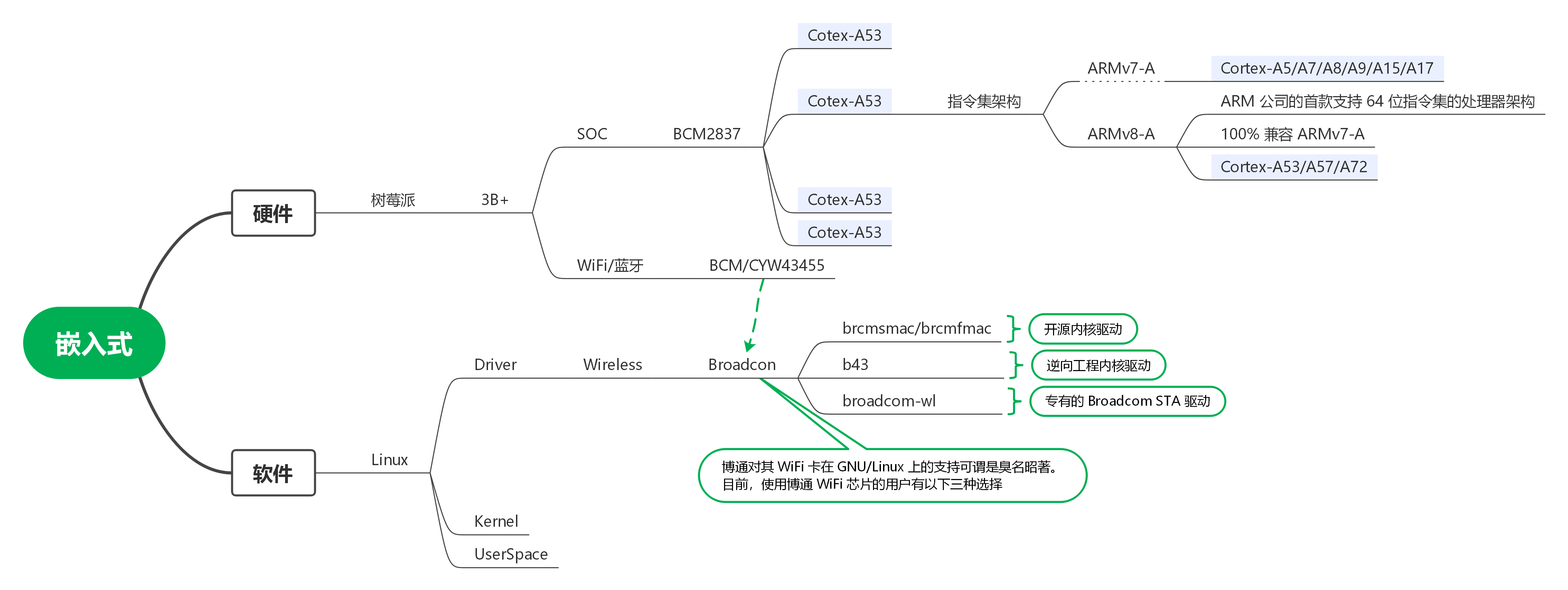

技術統覽
