單片機的最小系統（純電路）
單片機最小系統電路圖
1.電源供電:5V的正極接VCC腳，5V的負極接GND
2.時鐘電路:提供時鐘信號，記憶體IRC震蕩或者外部晶振參與震蕩
3.復位電路:避免上電程序中執行程式進而產生誤動作甚至損壞電路

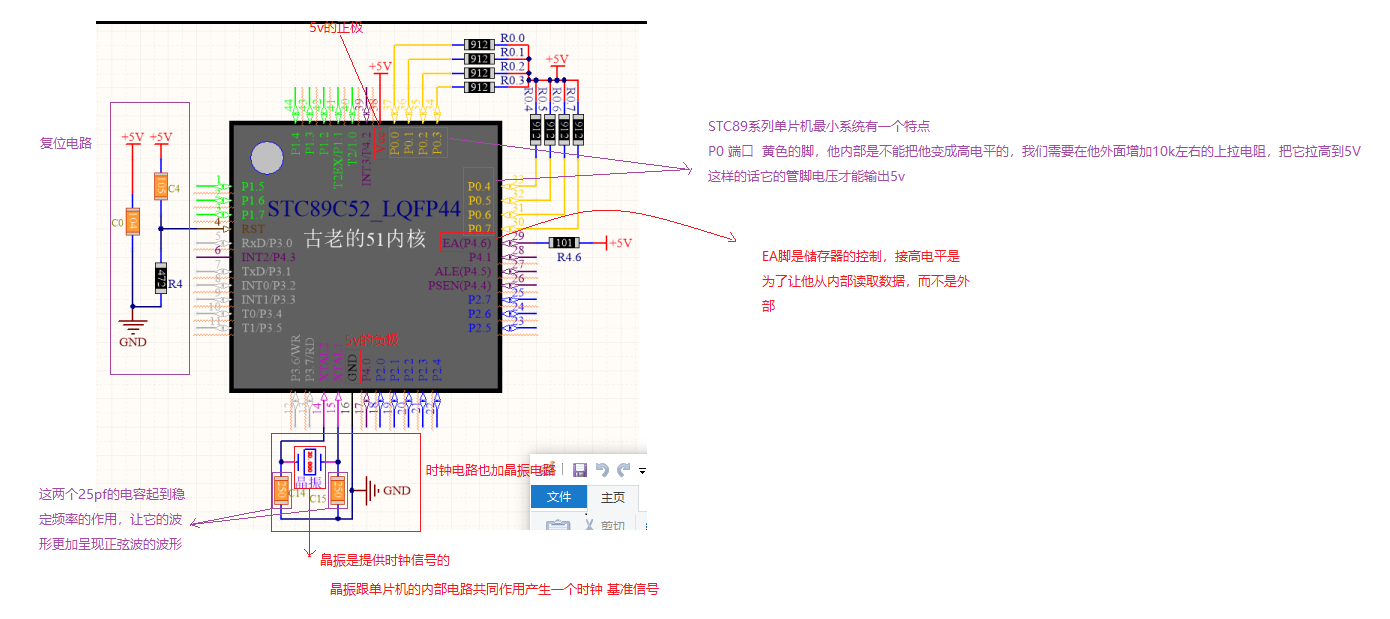

STC89c52最小系統

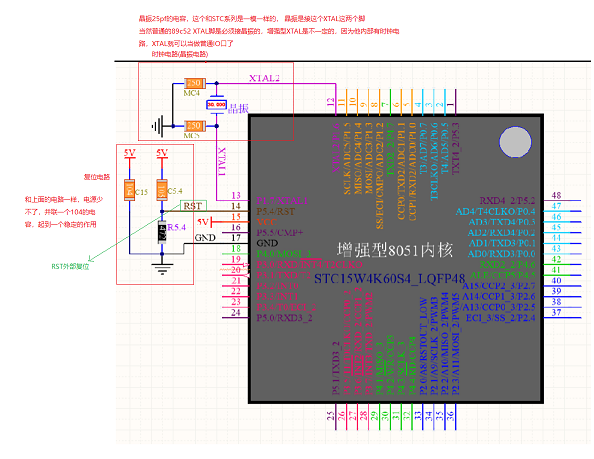

增強型8051最小系統

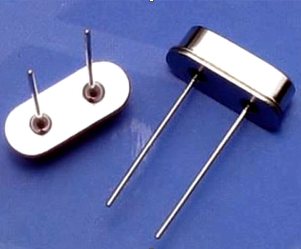

晶振的樣子
晶振分為兩種
1.基頻晶振
30M的基頻晶振，那么他的輸出頻率就是固定在30MHz
2.泛音晶振
泛音晶振他需要外部電容，電感，電阻什么的配合起來，實作三倍頻或者是六倍頻，九倍頻

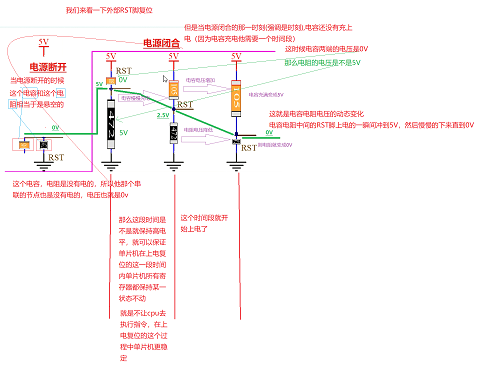

STC單片機復位
IO口結構

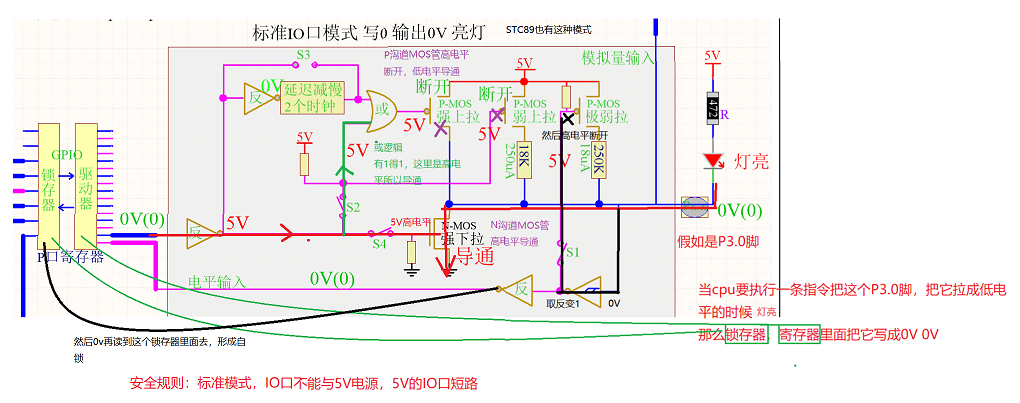

寫0亮燈

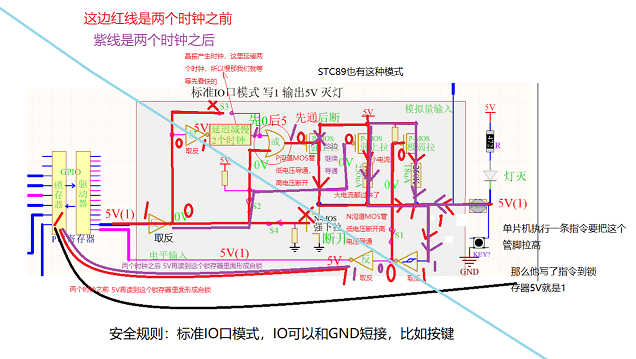

寫1滅燈

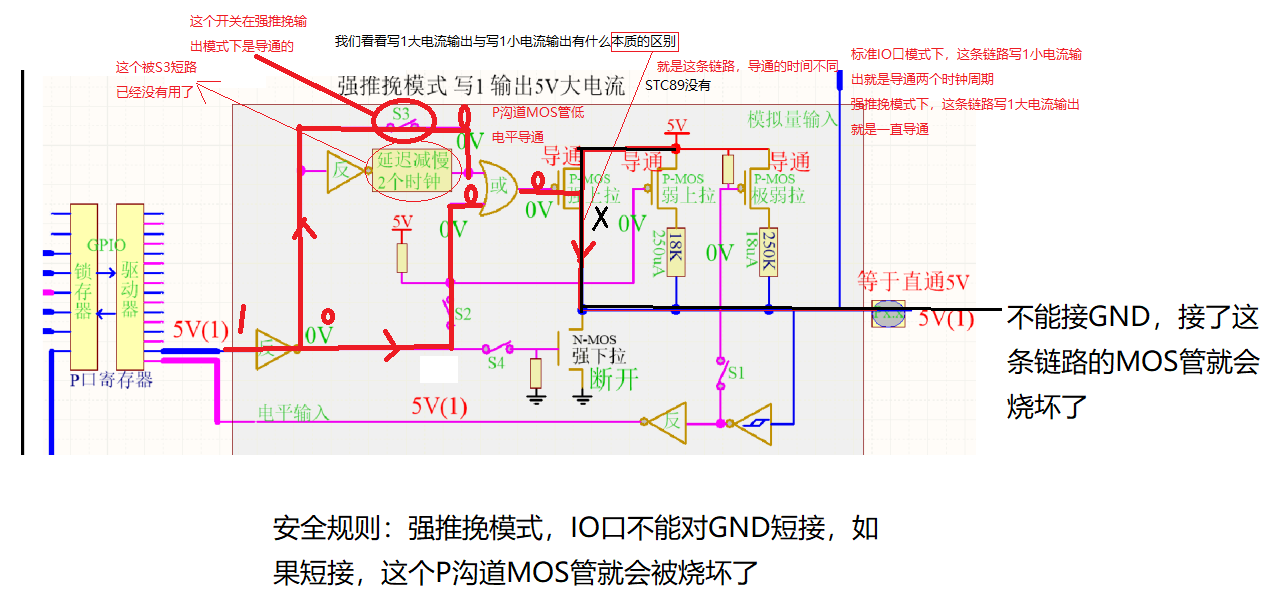

強推挽模式 寫1輸出5V大電流

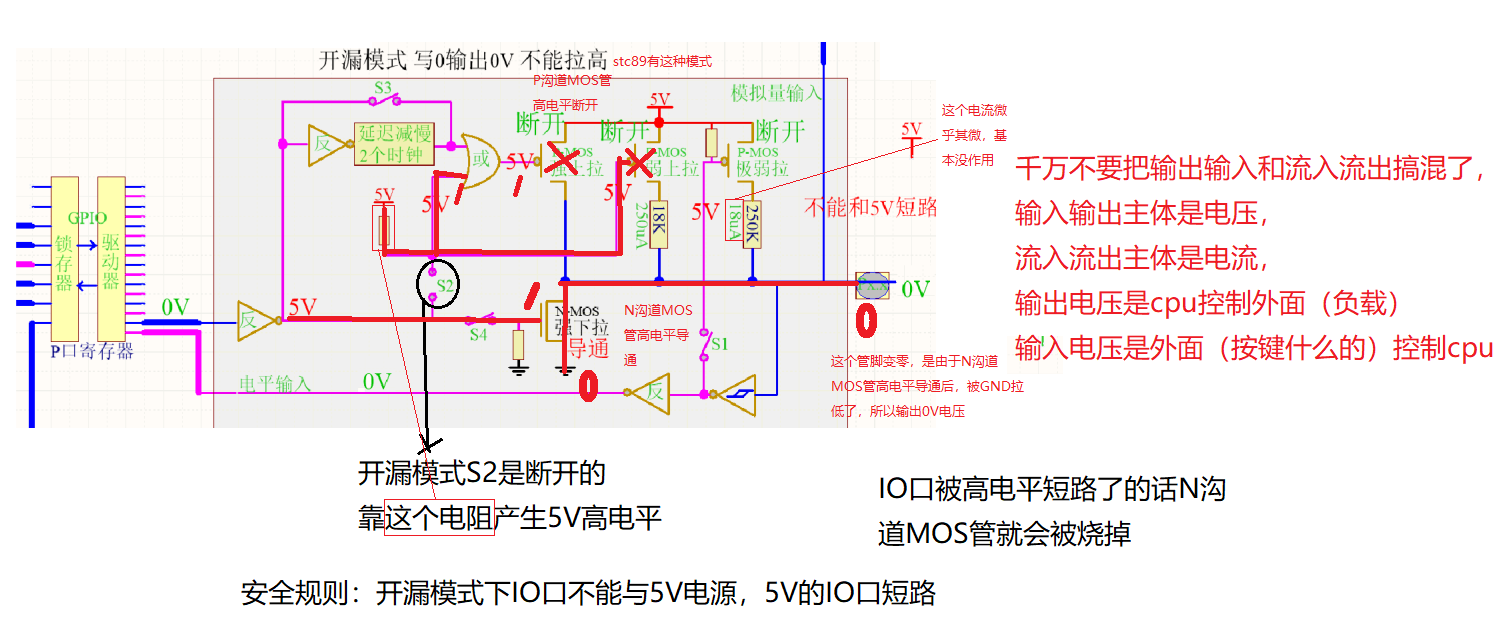

開漏模式 寫0輸出0V 不能拉高

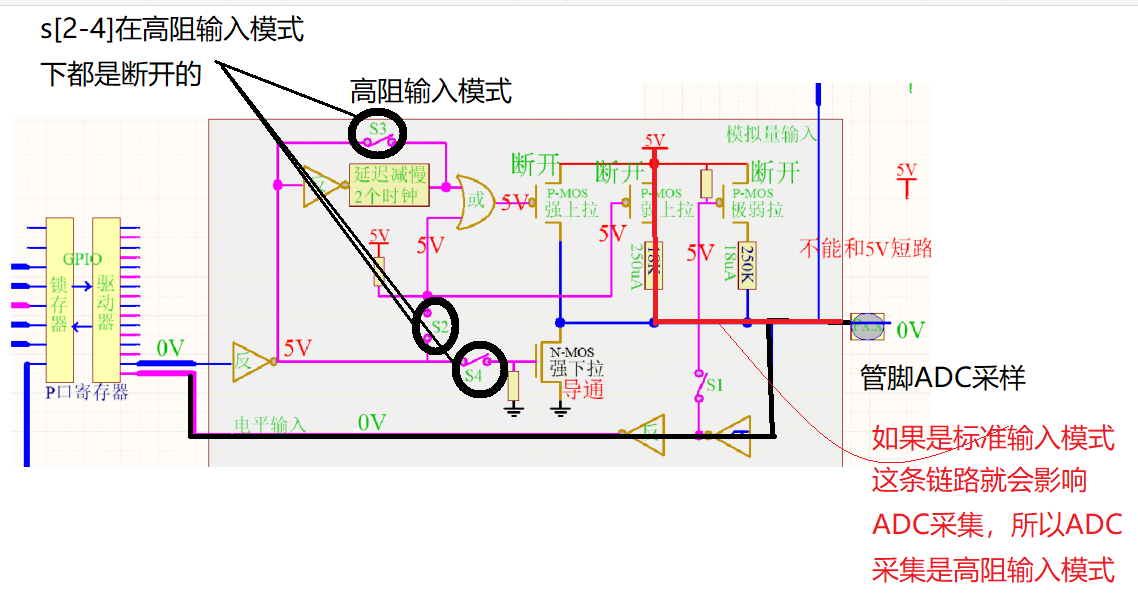

高阻輸入
