本節內容

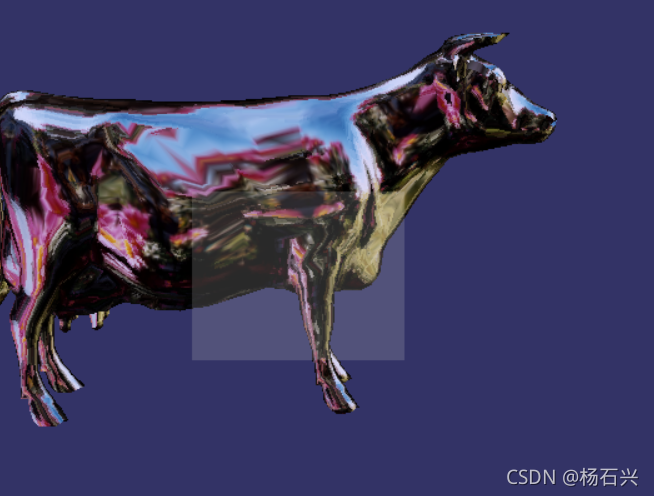

本節開始介紹滑鼠選擇的操作，正常情況下我們都會在場景中使用滑鼠框選一些物體，本節我們繪制了框選框，程式啟動后，按住鍵盤上的左CTRL鍵，然后滑鼠在場景中拖動，會出來一個白色的框，符合框選的習慣，如下圖所示：

本節代碼在如下網盤中，根據章節編號有對應附件，請使用瀏覽器打開，平時遇到問題或加群也可以加我微信：13324598743：
鏈接：https://pan.baidu.com/s/13gwJLwo_LbRnN3Bl2NXXXw
提取碼：xrf5

實作要點

要點只有兩個，其它均為正常的繪制和邏輯處理：

1. 在點下左CTRL的時候，滑鼠拖動時要在框選的狀態，此時場景的操作器就不起作用了，不能一邊選著，場景隨著滑鼠的拖動還轉著，那就不行，此處只需要在事件中回傳true，后面的事件處理器就不再處理該事件了，場景也就不轉動了 這是個很隱蔽但是又很重要的知識點，具體實作參見MyEvent中的handle，注釋較為詳盡，
2. 在螢屏表面繪制一個白色的框要用到HUD，HUD的初始化需要知道當前場景的視窗是多大，而當前的視窗是在viewer.realize之后才創建的，因此需要在viewer.realize之后獲取viewport引數之后，再創建HUD中的相機，設定setProjectionMatrix，

以下為全部代碼

#include <osgViewer/Viewer>
#include <osgDB/ReadFile>
#include <osg/Camera>
#include <osgGA/GUIEventHandler>

//結點的掩碼，顯示與隱藏
#define NODE_SHOW ~0x0
#define NODE_HIDE 0x0

//選擇框做為一個全域變數，使用起來方便
osg::Geometry* g_geomSelectBox = new osg::Geometry;

//
osg::Camera* createHUD(osg::Viewport* vp)
{
    osg::Camera* camera = new osg::Camera;

    //設定投影矩陣為正交投影
    camera->setProjectionMatrix(osg::Matrix::ortho2D(0, vp->width(), 0, vp->height()));

    //設定其觀察矩陣為單位矩陣，且不改變，該相機永遠顯示，也不用參與揀選
    camera->setReferenceFrame(osg::Transform::ABSOLUTE_RF);
    camera->setViewMatrix(osg::Matrix::identity());

    //只清空深度快取，使得其顯示內容可以以主相機為背景
    camera->setClearMask(GL_DEPTH_BUFFER_BIT);

    //最后渲染，因為需要以主相機顯示的內容為背景
    camera->setRenderOrder(osg::Camera::POST_RENDER);

    //不需要回應事件
    camera->setAllowEventFocus(false);

    //繪制選擇框
    osg::Geode* gnode = new osg::Geode;
    camera->addChild(gnode);

    gnode->addDrawable(g_geomSelectBox);
    //設定透明
    osg::StateSet* ss = gnode->getOrCreateStateSet();
    ss->setMode(GL_BLEND, osg::StateAttribute::ON|osg::StateAttribute::OVERRIDE);
    ss->setRenderingHint(osg::StateSet::TRANSPARENT_BIN);
    ss->setMode(GL_LIGHTING, osg::StateAttribute::OFF | osg::StateAttribute::OVERRIDE);

    //設定頂點
    osg::Vec3Array* vertices = new osg::Vec3Array;
    float depth = - 0.1;
    vertices->push_back(osg::Vec3(0, 0, depth));
    vertices->push_back(osg::Vec3(100, 0, depth));
    vertices->push_back(osg::Vec3(100, 100, depth));
    vertices->push_back(osg::Vec3(0, 100, depth));
    g_geomSelectBox->setVertexArray(vertices);

    //設定顏色
    osg::Vec4Array* color = new osg::Vec4Array;
    color->push_back(osg::Vec4(0.8, 0.8, 0.8, 0.2));
    g_geomSelectBox->setColorArray(color, osg::Array::BIND_OVERALL);

    //繪制盒子
    g_geomSelectBox->addPrimitiveSet(new osg::DrawArrays(GL_QUADS, 0, 4));

    return camera;
}

class MyEvent : public osgGA::GUIEventHandler
{
public:
    MyEvent() :osgGA::GUIEventHandler(),
        _xStart(0),
        _yStart(0)
    {
    }

    virtual bool handle(const osgGA::GUIEventAdapter& ea, osgGA::GUIActionAdapter& aa)
    {
        //左ctrl按著，又滑鼠點擊，則進入繪制狀態
        if (ea.getEventType() == ea.PUSH) //
        {
            //判斷左CTRL鍵是否按下
            if (ea.getModKeyMask() == ea.MODKEY_LEFT_CTRL)
            {
                _xStart = ea.getX();
                _yStart = ea.getY();
                //清空之前繪制的結果，這里僅隱藏即可
                g_geomSelectBox->setNodeMask(NODE_HIDE);

                //回傳真代表后續事件處理器包括操作器不再處理該事件，就實作了拖動時場景不動
                return true;
            }
        }


        //左ctrl點下時，進入到選擇狀態，開始繪制選擇框，且操作器不再處理滑鼠拖動事件
        if (ea.getEventType() == ea.DRAG) //滑鼠拖動，拖動是滑鼠按鍵按下的時候移動滑鼠
        {
            //判斷左CTRL鍵是否按下
            if (ea.getModKeyMask() == ea.MODKEY_LEFT_CTRL)
            {
                //開始繪制，調整頂點引數就可以
                g_geomSelectBox->setNodeMask(NODE_SHOW);

                //獲取頂點、更新頂點
                osg::Vec3Array* vertices = (osg::Vec3Array*)g_geomSelectBox->getVertexArray();
                int xEnd = ea.getX();
                int yEnd = ea.getY();
                float depth = -0.1;
                vertices->at(0).set(_xStart, _yStart, depth);
                vertices->at(1).set(xEnd, _yStart, depth);
                vertices->at(2).set(xEnd, yEnd, depth);
                vertices->at(3).set(_xStart, yEnd, depth);

                //重繪
                g_geomSelectBox->dirtyDisplayList();

                //回傳真代表后續事件處理器包括操作器不再處理該事件，就實作了拖動時場景不動
                return true;
            }
        }

        return false;
    }

    int _xStart, _yStart;
};


int main()
{
    osgViewer::Viewer viewer;

    osg::Group* root = new osg::Group;

    root->addChild(osgDB::readNodeFile("cow.osg"));

    viewer.setSceneData(root);
    viewer.realize();

    //realize之后，背景關系已經被初始化，可以獲得視口大小
    //在此處獲得視口大小是為了創建HUD時使其視口大小與創建的一致
    osg::Viewport* vp = viewer.getCamera()->getViewport();
    root->addChild(createHUD(vp));

    viewer.addEventHandler(new MyEvent);

    return viewer.run();
}
