🛸🛸文章開始之前，我想對各位提幾個問題，看看你們能答出幾個，看完本文之后，你們又能回答出幾個？

• 區域變數是怎么創建的？
• 為什么區域變數的值是隨機值？
• 函式是怎么傳參的？傳參的順序是怎樣的？
• 形參和實參是什么關系？
• 函式呼叫是怎么做的？
• 函式呼叫結束后是怎么回傳的？

🎂前言

研究的函式： 一個加法函式，

原因：加法函式是比較簡單的函式，實作邏輯比較單一，可以更為清楚的觀察到函式堆疊幀的創建和銷毀，而不是花費更多精力去研究復雜的函式，

#include <stdio.h>

int Add(int x, int y)
{
	int z = 0;
	z = x + y;
	return z;
}

int main()
{
	int a = 10;
	int b = 20;
	int c = 0;

	c = Add(a, b);
	printf("%d\n", c);

	return 0;
}

使用的編譯器： VS2013，

原因：版本過高過新的編譯器在對堆疊幀分配上進行的封裝處理較為完善，我們在學習時不易于看清楚里面的具體步驟，較低版本的編譯器在學習時較為友好，

研究的方法： 圖解，

原因：本文將以畫圖、截圖配上文字解釋加以說明，可以更加直觀的理解函式堆疊幀的分配情況，

🌹堆疊幀的概念

堆疊幀是指為一個函式呼叫單獨分配的那部分堆疊空間， 比如，當運行中的程式呼叫另一個函式時，就要進入一個新的堆疊幀，原來函式的堆疊幀稱為呼叫者的幀，新的堆疊幀稱為當前幀， 被呼叫的函式運行結束后當前幀全部收縮，回到呼叫者的幀，

💖準備作業

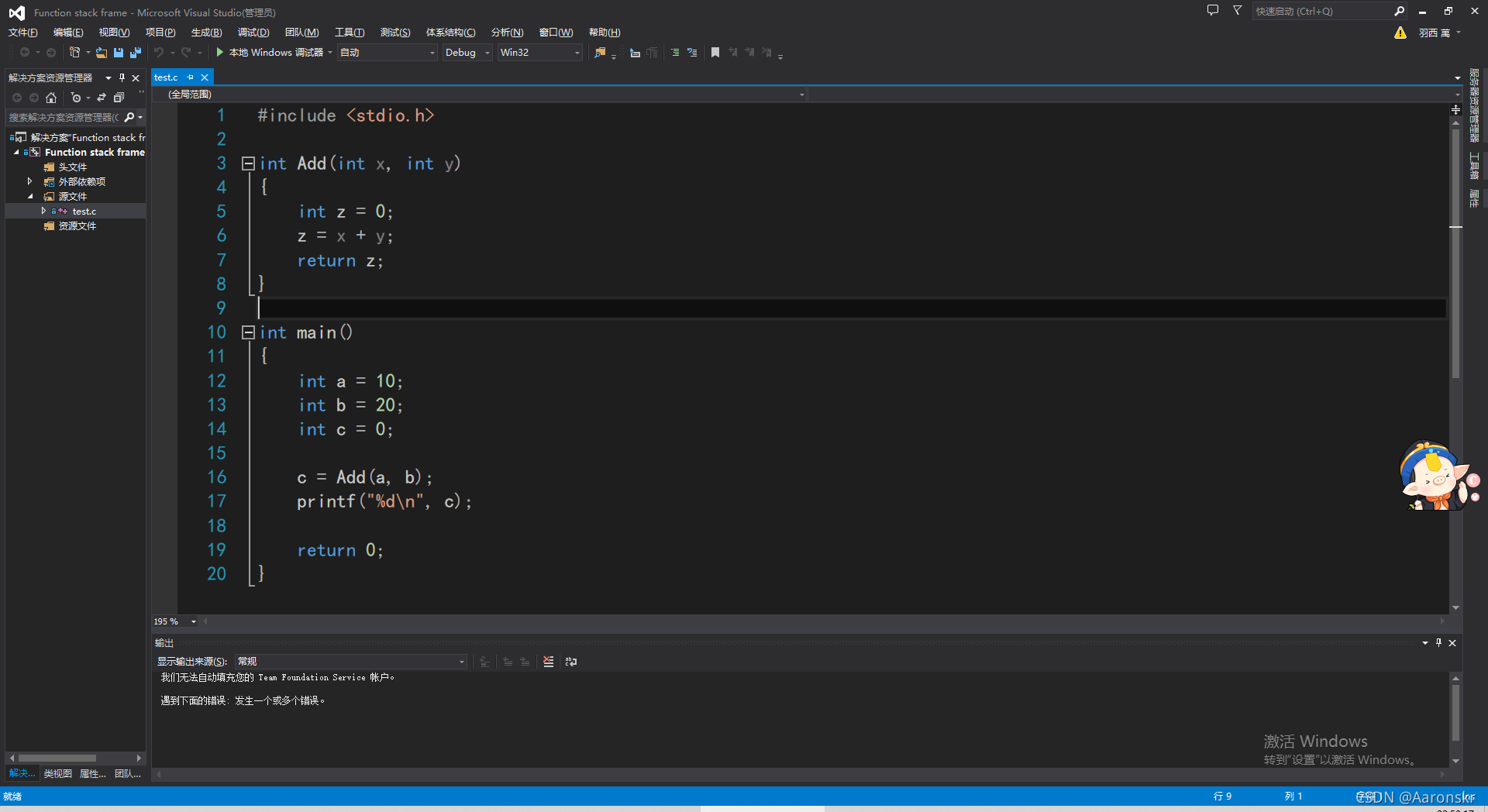

1. 將代碼編輯在編譯器中，

2. 開始除錯并按下滑鼠右鍵，（按下F10）

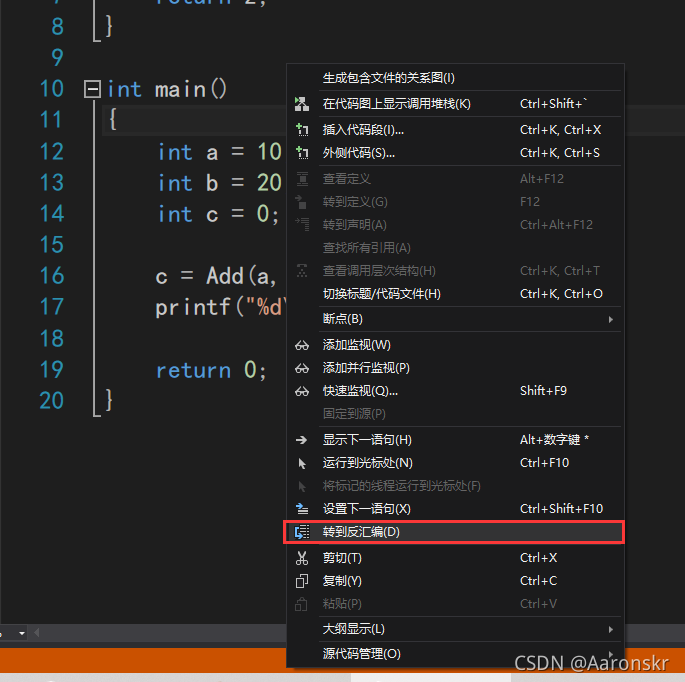

3. 轉到反匯編，


😀main函式堆疊幀的創建及初始化

😁main函式的被呼叫

首先我們需要明確，main()函式也就是我們平時說的主函式，他其實也是需要被其他函式呼叫的，

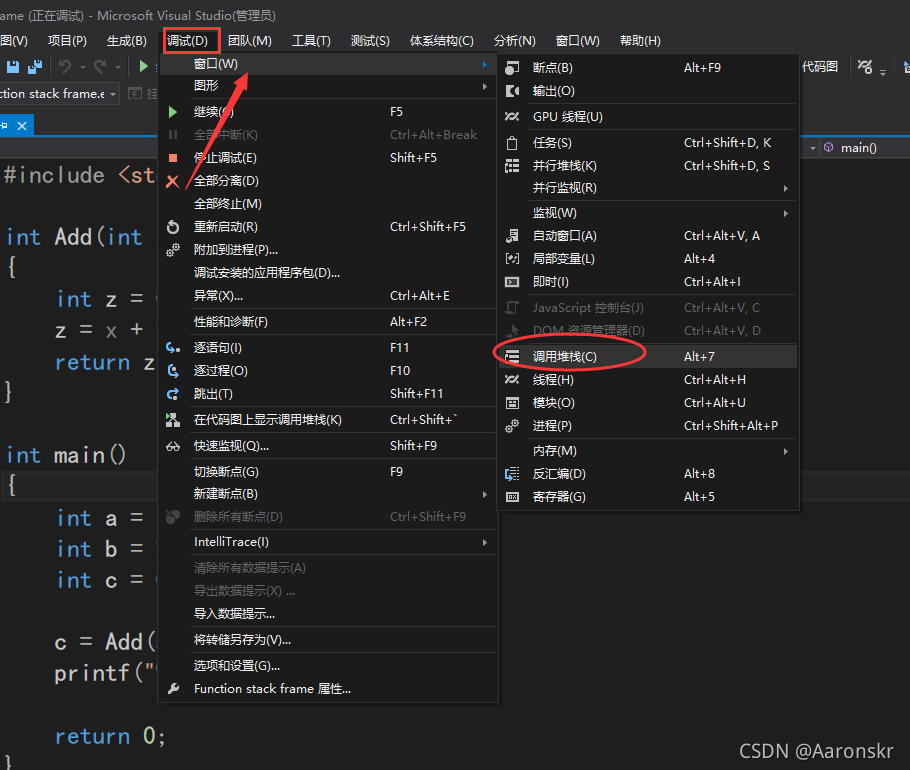

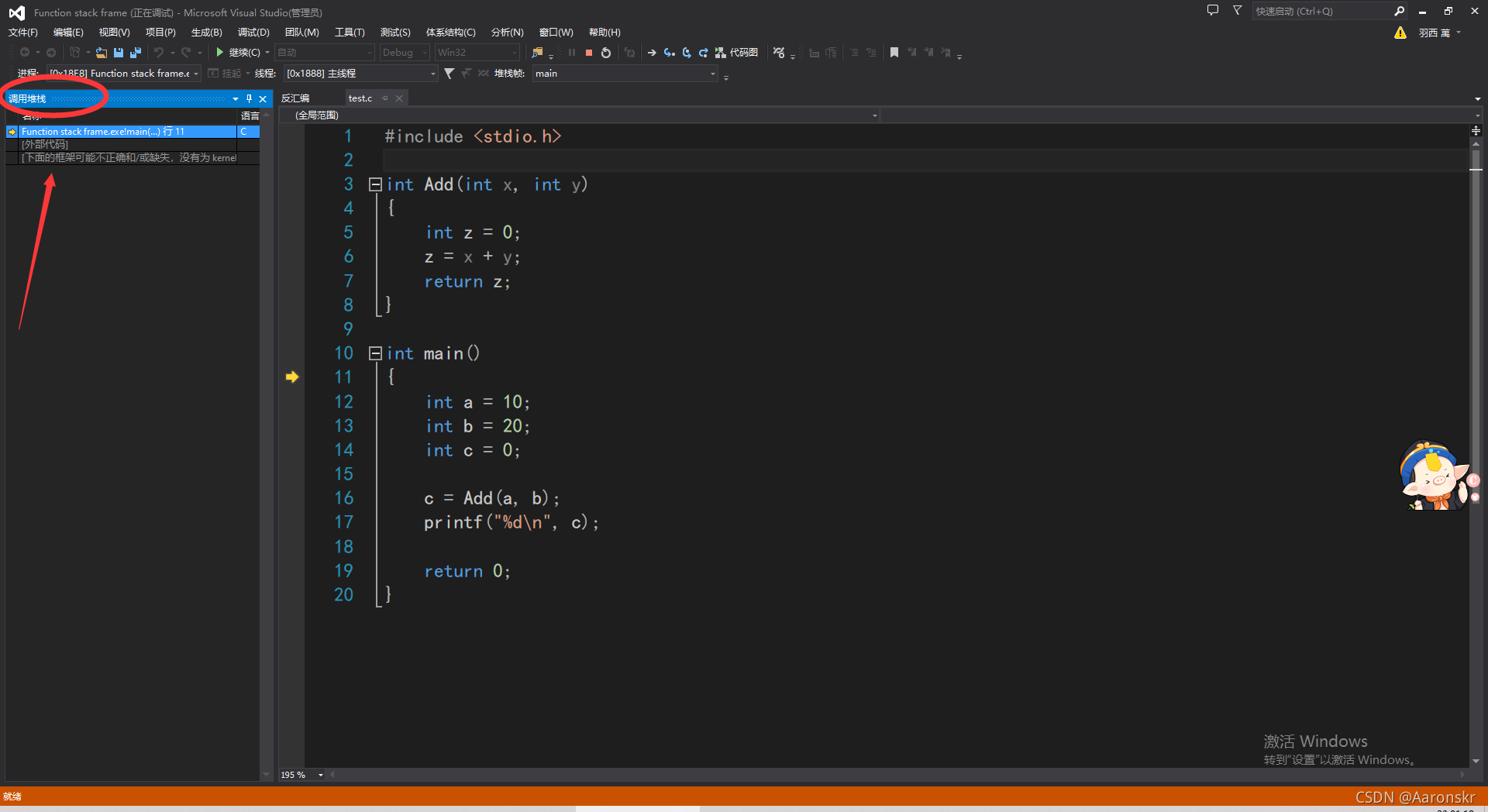

1. 我們先在除錯狀態下打開呼叫堆疊視窗，


顯示如下：

2. 接下來我們一直按F10進行除錯，直到主函式return 0被回傳，即可出現以下界面，

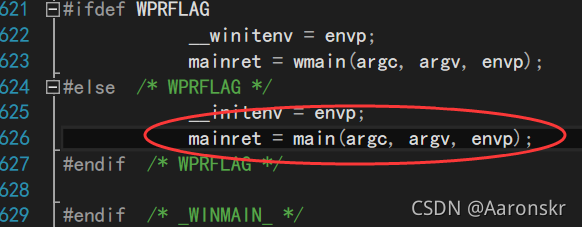

往上翻即可找到呼叫main()函式的函式，

也就是說main()函式其實是被一個叫__tmainCRTStartup的函式所呼叫的，

---

😂main函式堆疊幀的開辟

我們知道，函式和區域變數的開辟是在堆疊上完成的，并且堆疊的使用習慣是先使用高地址，后使用低地址，

假設堆疊空間如下：

我們知道main函式也是被其他函式呼叫的，所以在堆疊上其實還有編譯器為__tmainCRTStartup函式開辟的空間，這一點心中要明確，

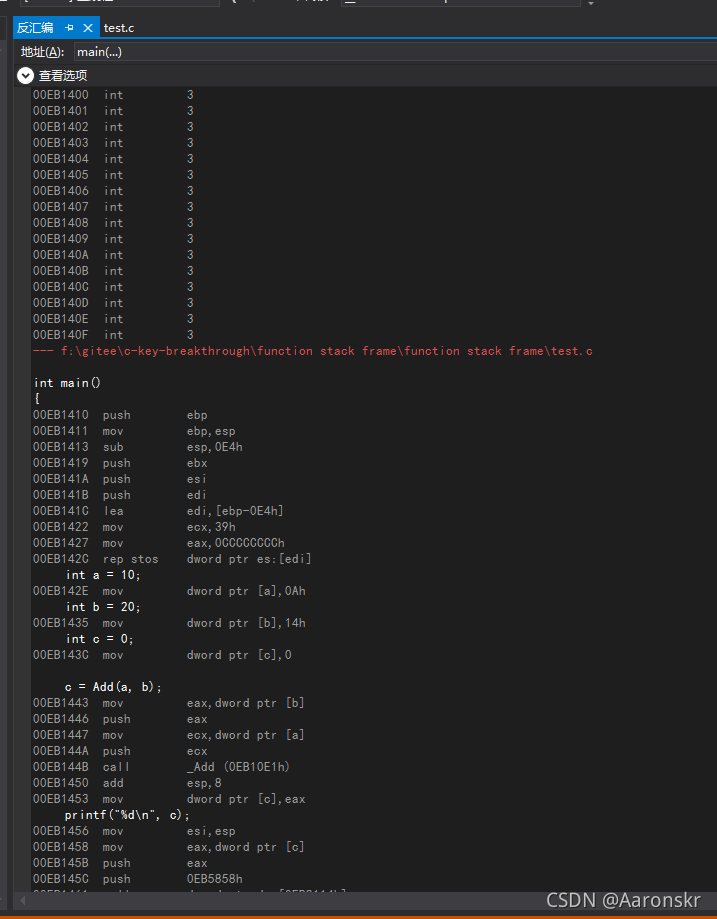

接下來我們看反匯編里的匯編指令：

這一部分匯編指令其實就是對main函式的堆疊幀進行開辟，

這里介紹一下大家對指令里陌生的東西：

暫存器：ebp，esp，ebx，esi，edi，ecx，eax等等，

其中我們需要著重記住幾個暫存器的功能，

維護函式堆疊幀的暫存器：

1. esp - 存放指向堆疊頂的地址的暫存器，
2. ebp - 存放指向堆疊底的地址的暫存器，

初始化函式值的暫存器：

1. edi - 用于存放開始進行初始化的地址，
2. ecx - 用于存放初始化元素的數量，
3. eax - 用于存放將要初始化為什么東西的內容，

---

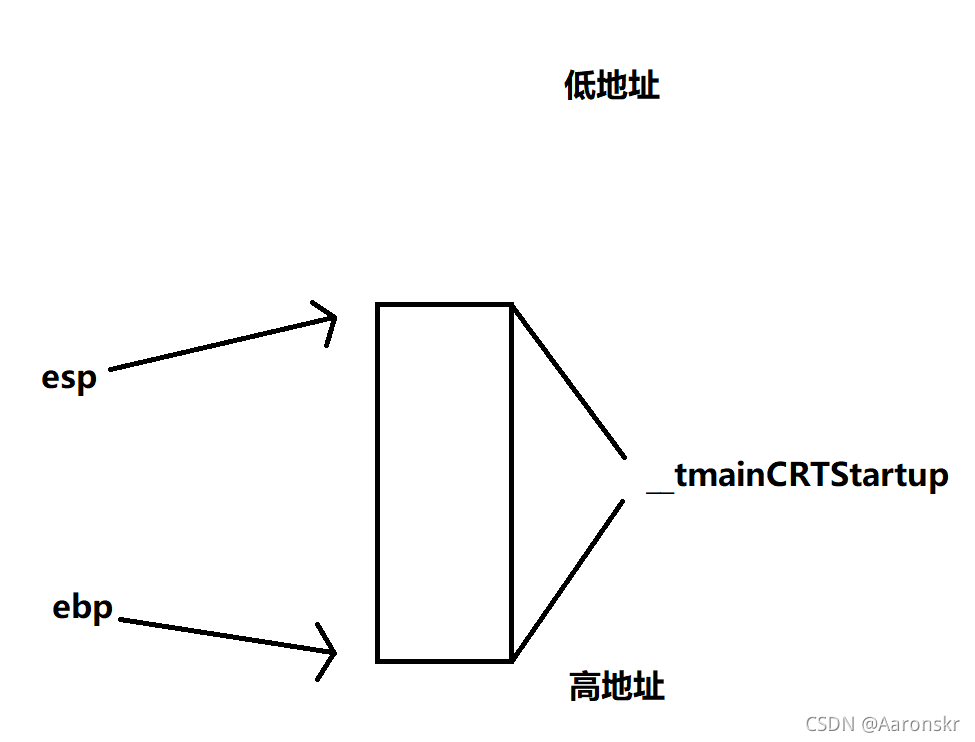

下面先給出在執行main函式之前堆疊的情況：

這里是編譯器為__tmainCRTStartup函式開辟的函式堆疊幀，可以看見，ebp暫存器指向堆疊底，esp暫存器指向堆疊頂，以此來維護__tmainCRTStartup函式的函式堆疊幀，

下面我們一一分析main函式的匯編指令操作：

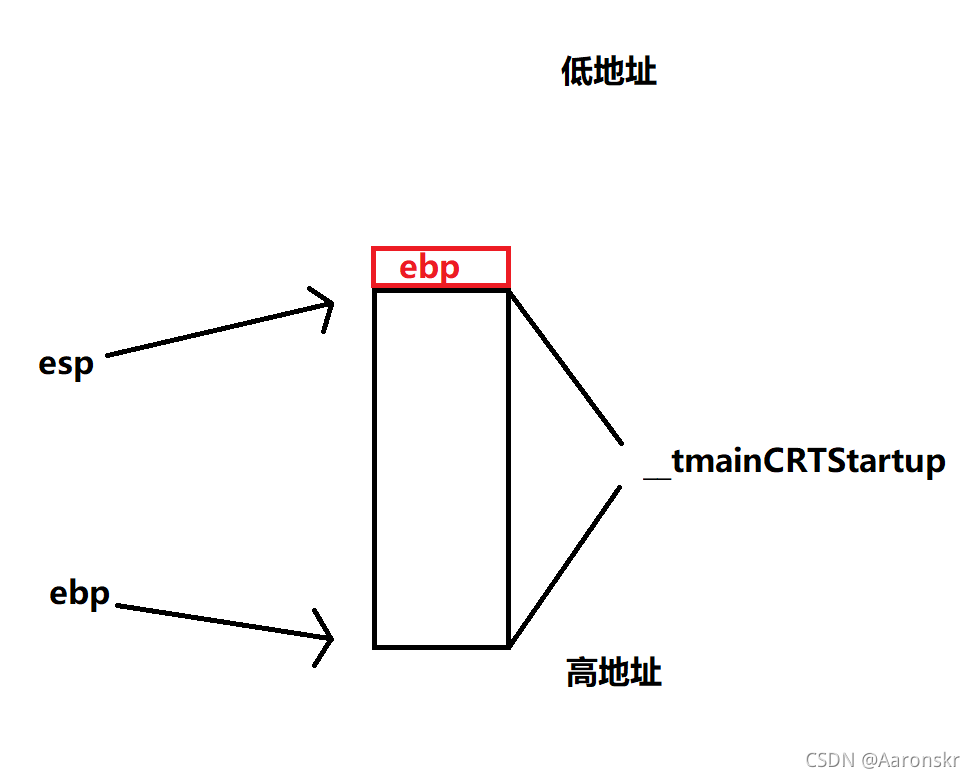

push        ebp

指將ebp暫存器中的值進行壓堆疊操作（push），

即在編譯器已為__tmainCRTStartup函式開辟的堆疊幀上面進行壓堆疊，

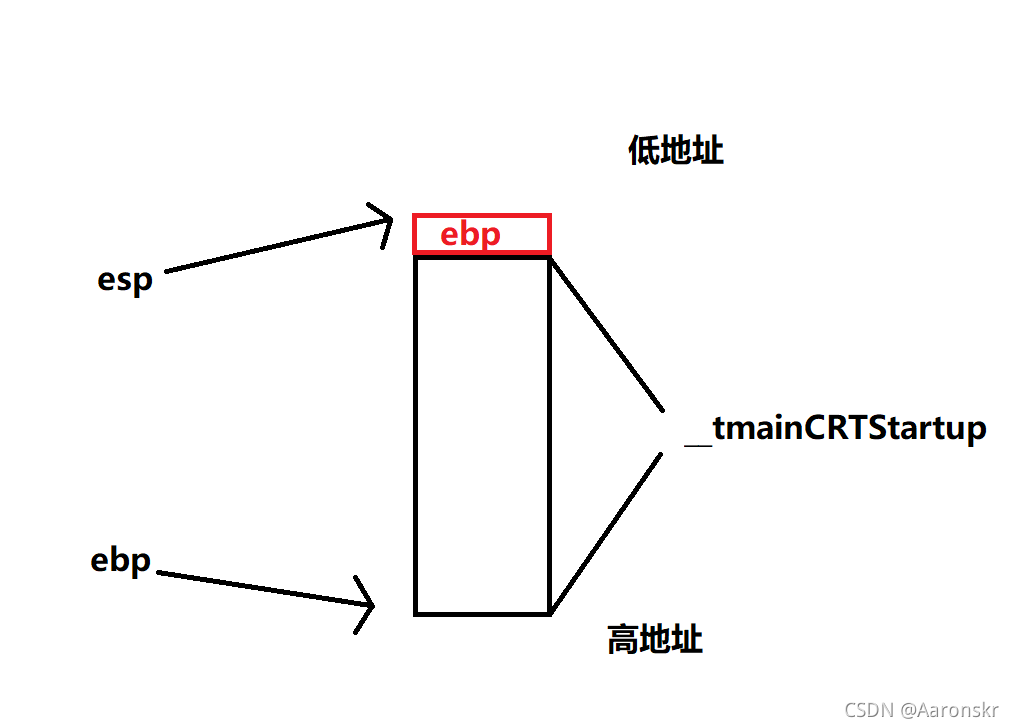

因為esp是指向堆疊頂的暫存器，所以每次壓堆疊之后esp暫存器所指的位置會上升，反之如果執行pop彈出的操作，esp暫存器所指的位置則會下降，

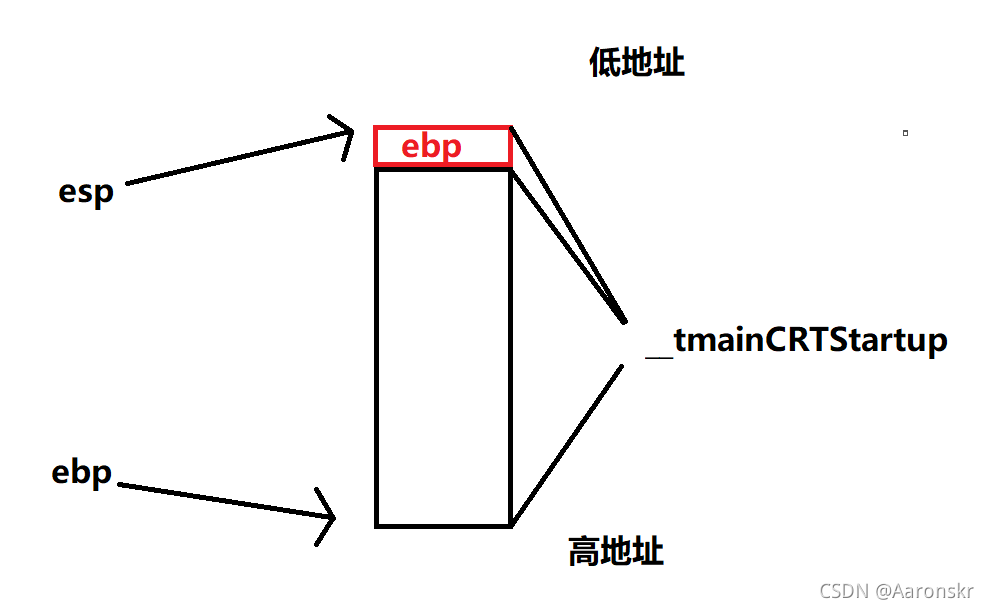

此時__tmainCRTStartup函式的函式堆疊幀也隨之增加，

下一個操作，

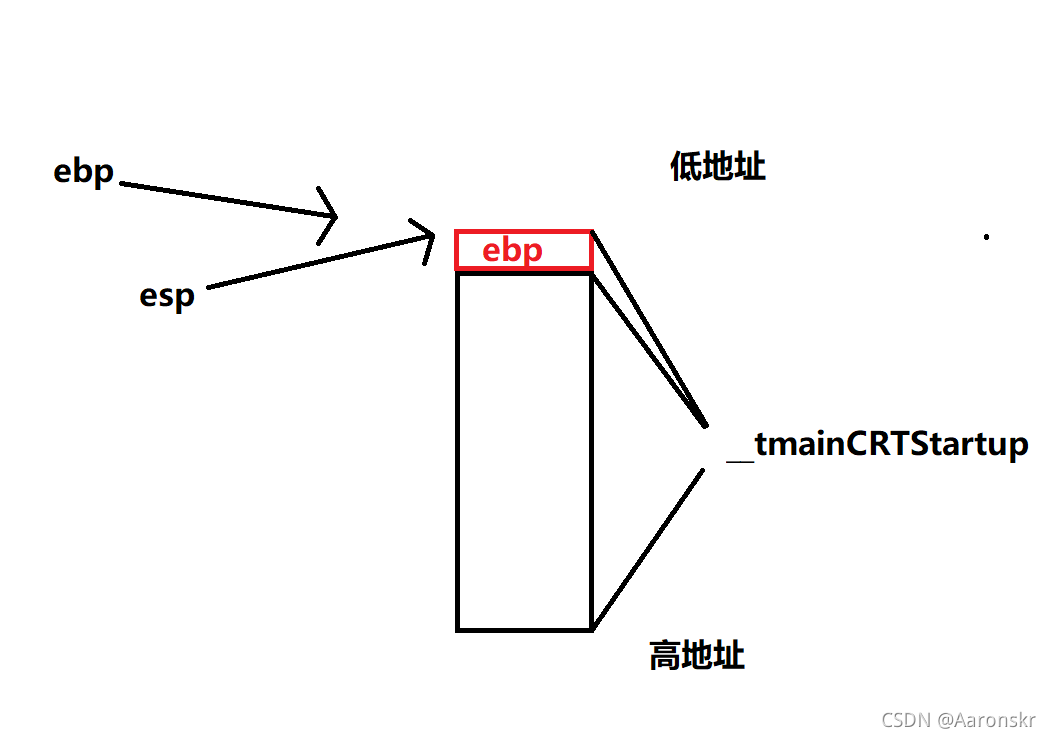

mov            ebp，esp

這條操作的指令是將esp的值賦給ebp，

也就是說讓esp里存放所指向的地址賦給ebp，那么ebp所指向的位置將會發生更改，

此時ebp和esp指向了同一位置，

但是注意：

1. 此時ebp和esp沒有在維護__tmainCRTStartup函式了，但不代表他的函式堆疊幀被銷毀了，因為堆疊空間的使用只能先銷毀低地址，再銷毀高地址，
2. 將來main函式回傳之后，esp暫存器和ebp暫存器還是要回來維護__tmainCRTStartup函式的，這里第一條指令push的ebpc操作就是伏筆，在main函式回傳值后會執行pop這個ebp的操作，直接把ebp暫存器彈向之前存放的位置，也就是__tmainCRTStartup函式的堆疊底，

再下一個操作：

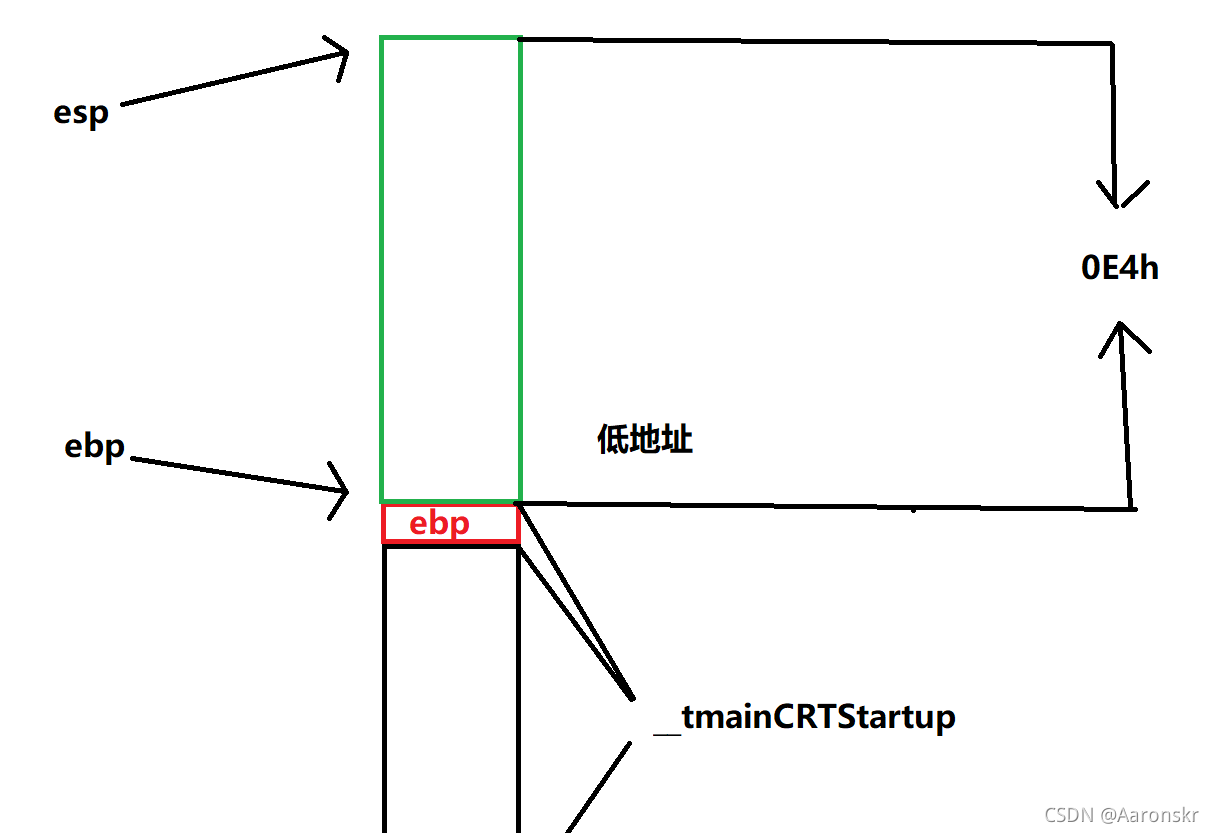

sub          esp，0E4h

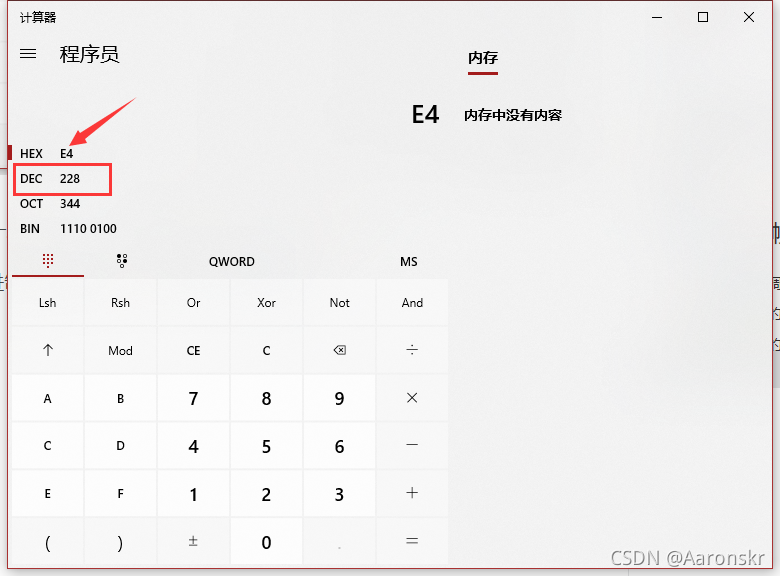

這里解釋一下，sub就是減法操作，這里0E4h表示十六進制的數字，h為識別符號，所以0E4h其實就是十進制的228，

合起來就是將esp里存放的地址減去0E4h的大小，

因為上面是低地址下面是高地址，所以減去0E4h應該是向上走，

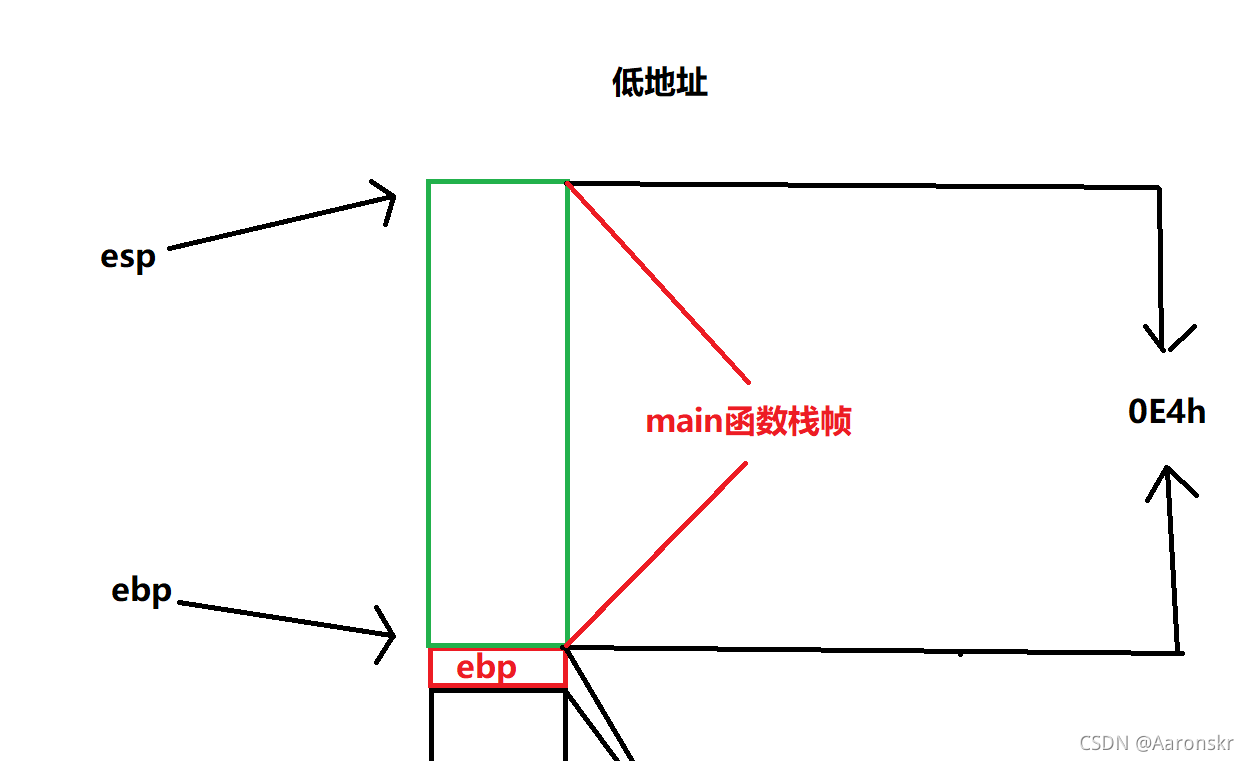

現在ebp和esp所維護的這段空間就是為main函式開辟的函式堆疊幀，

至此，main函式的函式堆疊幀就開辟完成了，

---

🤣main函式堆疊幀的初始化

我們在寫代碼的時候一定出現過一個問題，就是使用未初始化的變數或內容進行列印，結果控制臺輸出的東西完全是我們意想不到的結果，例如：

為什么這里會出現隨機值呢？

下面就可以給出答案，

下面三條指令全部是push，

push                    ebx
push                    esi
push                    edi

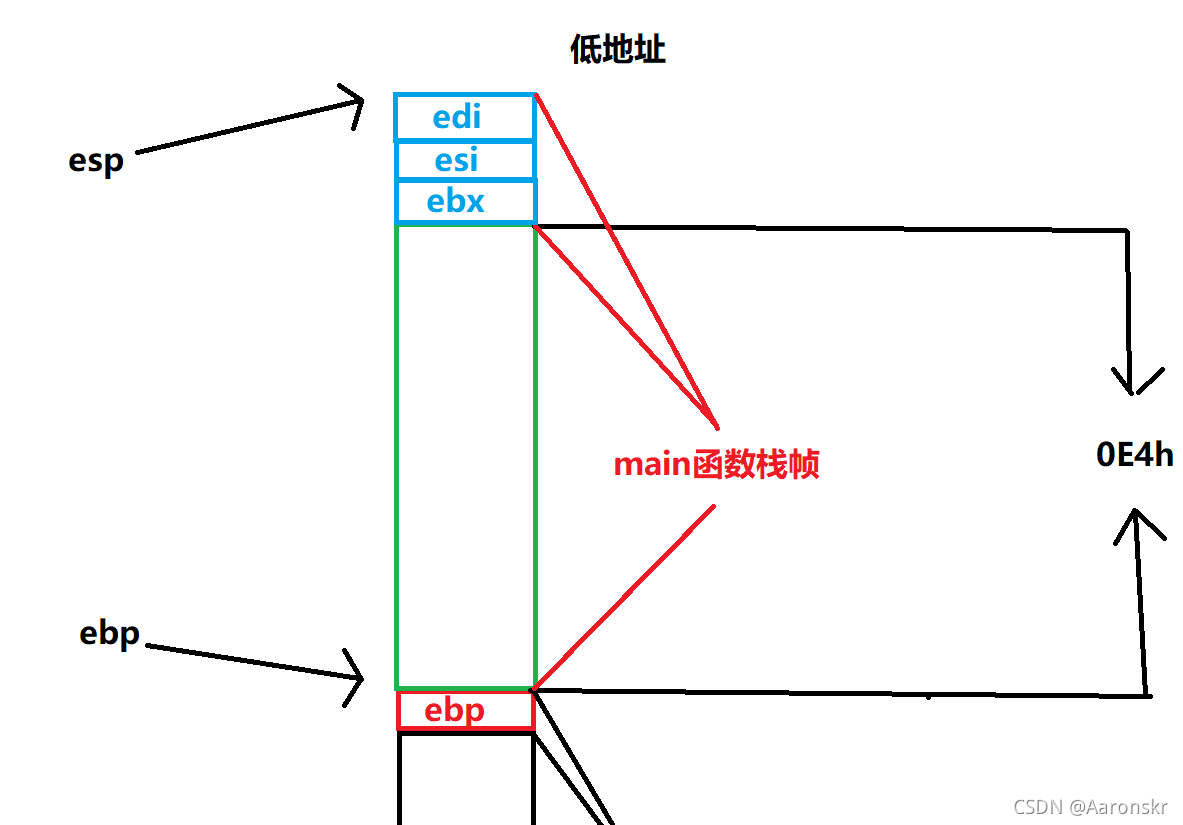

三次push壓堆疊之后，esp的位置自動發生變化，main函式的函式堆疊幀也隨即增大，

接下來:
lea： load effective address（加載有效地址）

lea                                 edi，[ebp - 0E4h]

前面介紹過幾個重要的暫存器：

所以這里的edi是用來存放開始進行初始化的地址的，也就是把【ebp - 0E4h】這個地址放進edi保存起來，

下面兩個操作都是針對初始化用的暫存器的：

mov                          ecx，39h
mov                          eax，0CCCCCCCCh

ecx是存放初始化內容的次數的，所以是把39h這個次數存放在暫存器ecx中，

而eax是存放要初始化為的內容的，所以將0CCCCCCCCh存放進eax暫存器中，

接下來的指令就是初始化的關鍵：

rep stos                dword  ptr es：[edi]

dword的意思是double word - 一個word是兩個位元組，所以一個dword是4個位元組，

整個指令的意思是從edi存放的位置開始往下每四個位元組算一次，重復ecx里存放的值這么多次，把這些內容全部改為eax里存放的值，

也就是從ebp - 0E4h位置開始往下39h個整型的位置全部初始化為0CCCCCCCCh

至此main函式堆疊幀里的內容已被全部初始化，

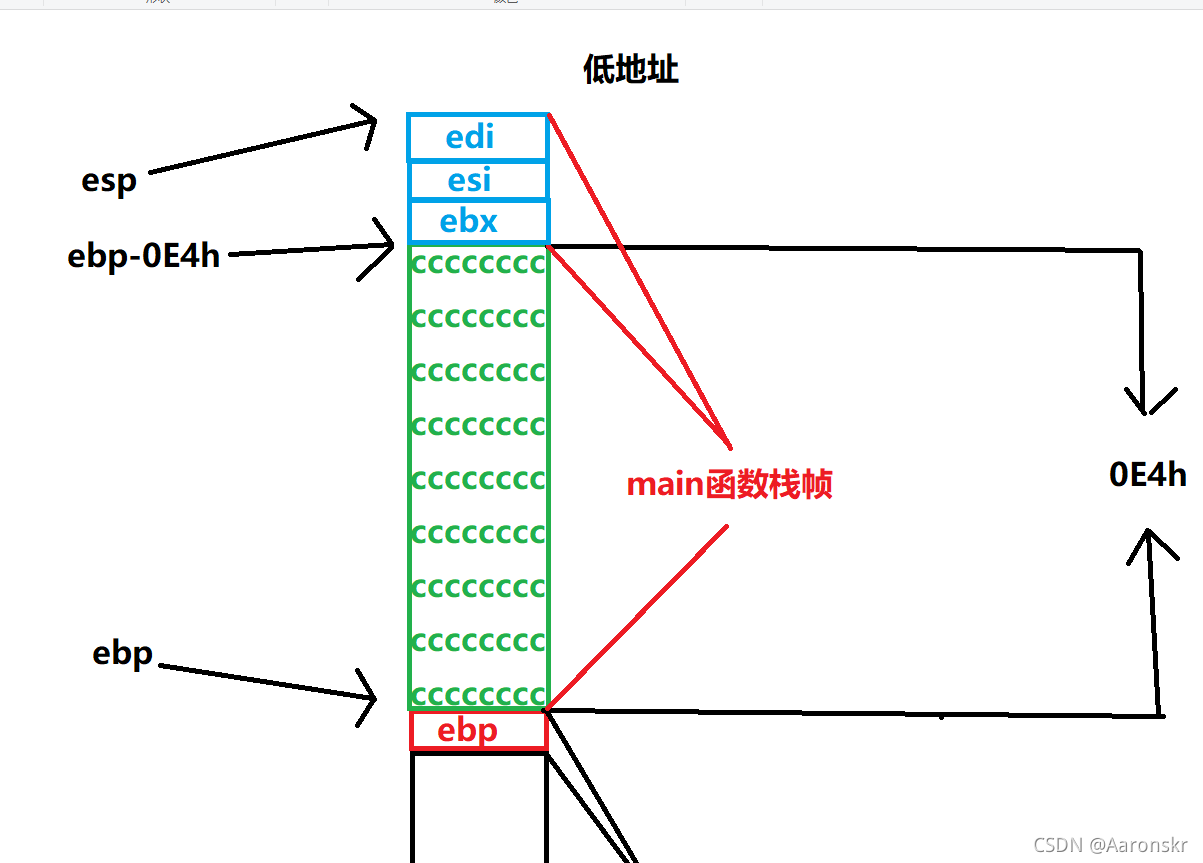

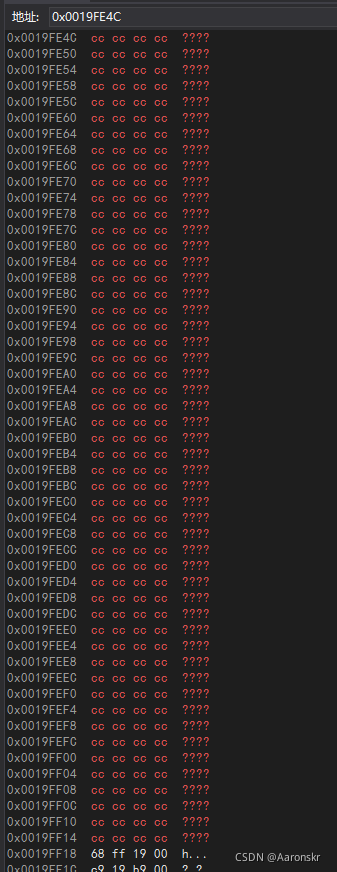

此時堆疊里的情況：

為了防止有的碼友不相信，這里我們計算一波，

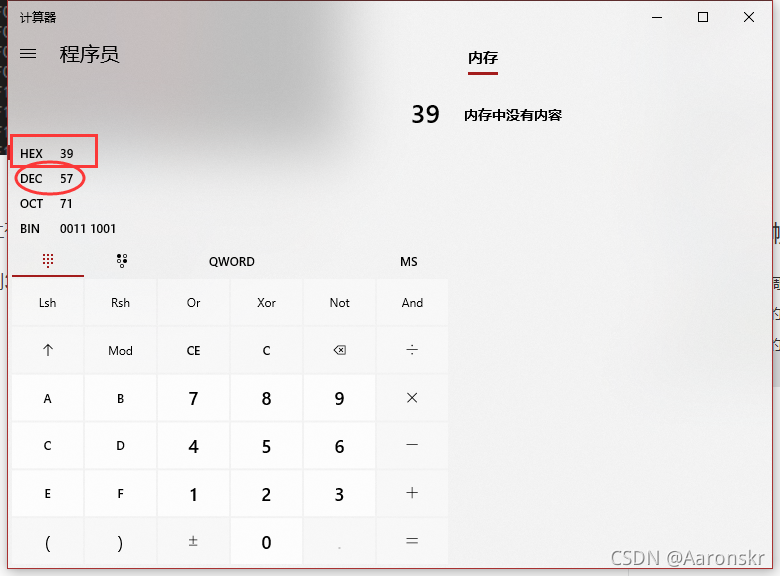

十六進制39h轉換成十進制是57，

57次，一次4個位元組，也就是57乘以4等于228個位元組，

而十六進制0E4h轉化為十進制正號等于228，

所以至此，main函式堆疊幀里的所有內容全部被初始化為0CCCCCCCCh，

---

👩臨時變數的創建，

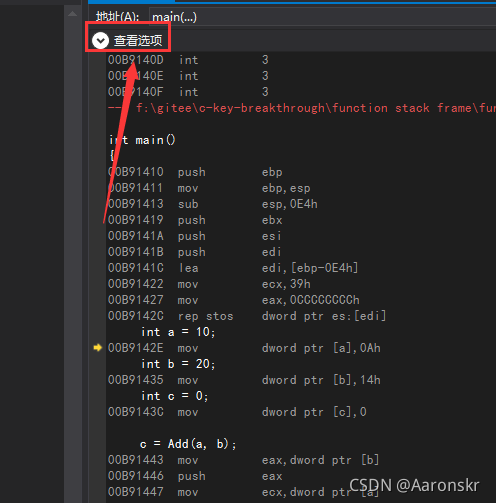

這里的指令看的不夠清晰，因為編譯器默認顯示了變數名，這不適合我們學習具體情況，所以我們應該把顯示變數名給勾選掉，

把勾選去掉即可，效果如下：

這里就可以把具體位置看的比較清晰，

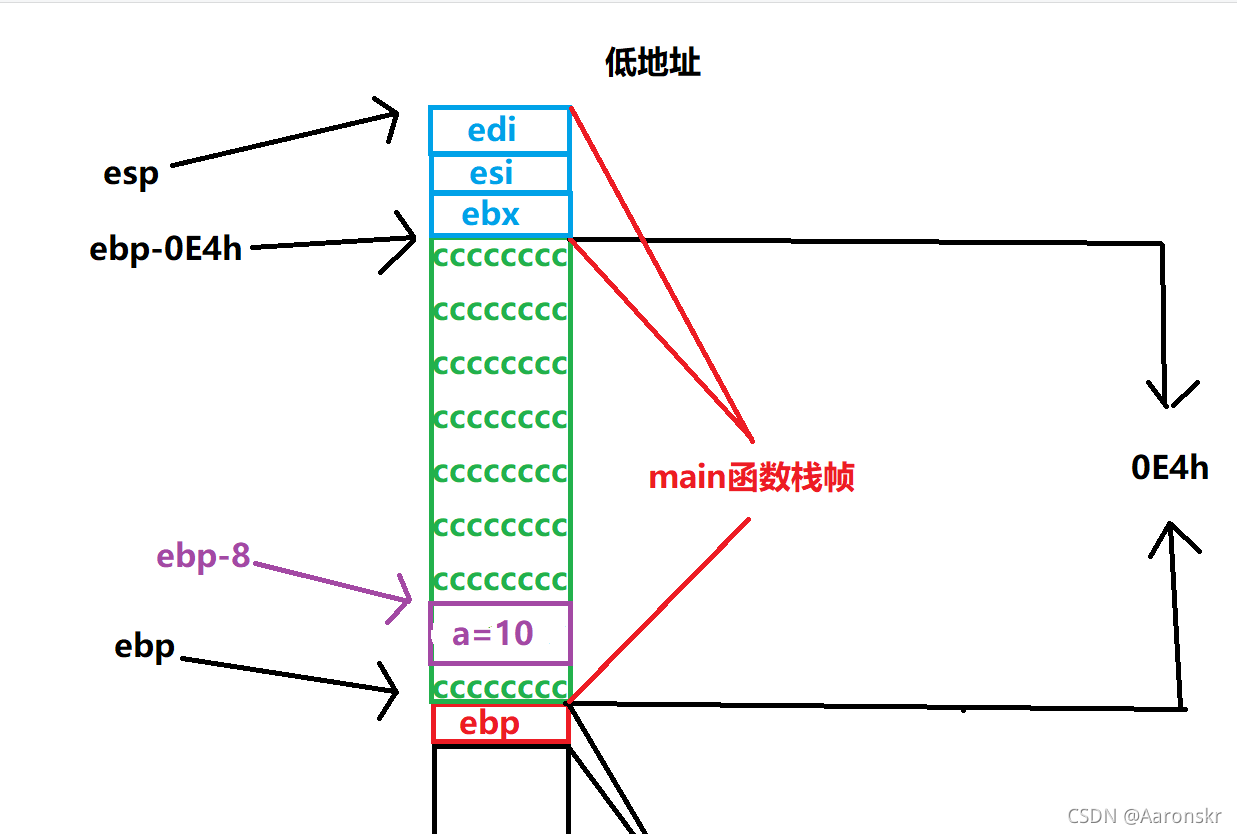

move                         dword ptr [ebp-8]，0Ah

十六進制的0Ah轉換成十進制也就是10，這條指令的意思就是將0Ah這個數放進[ebp-8]的位置，

也就是把ebp-8這個位置分配給變數a，將里面的值賦為10，

move                                  dword ptr [ebp-14h]，14h

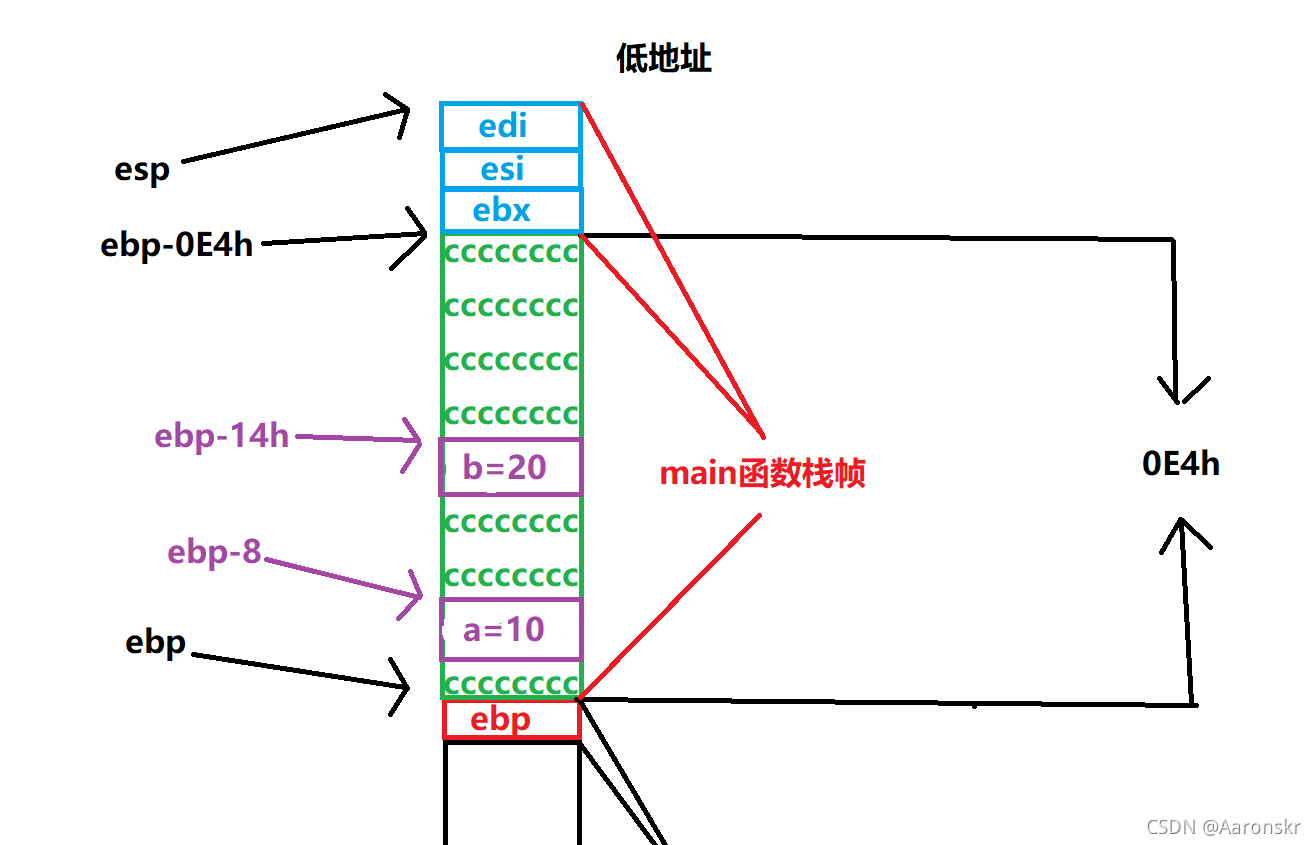

同上，這里的十六進制數字14h轉換為十進制是20，將20放進[ebp-14h]的位置，

move                         dword ptr [ebp-20]，0

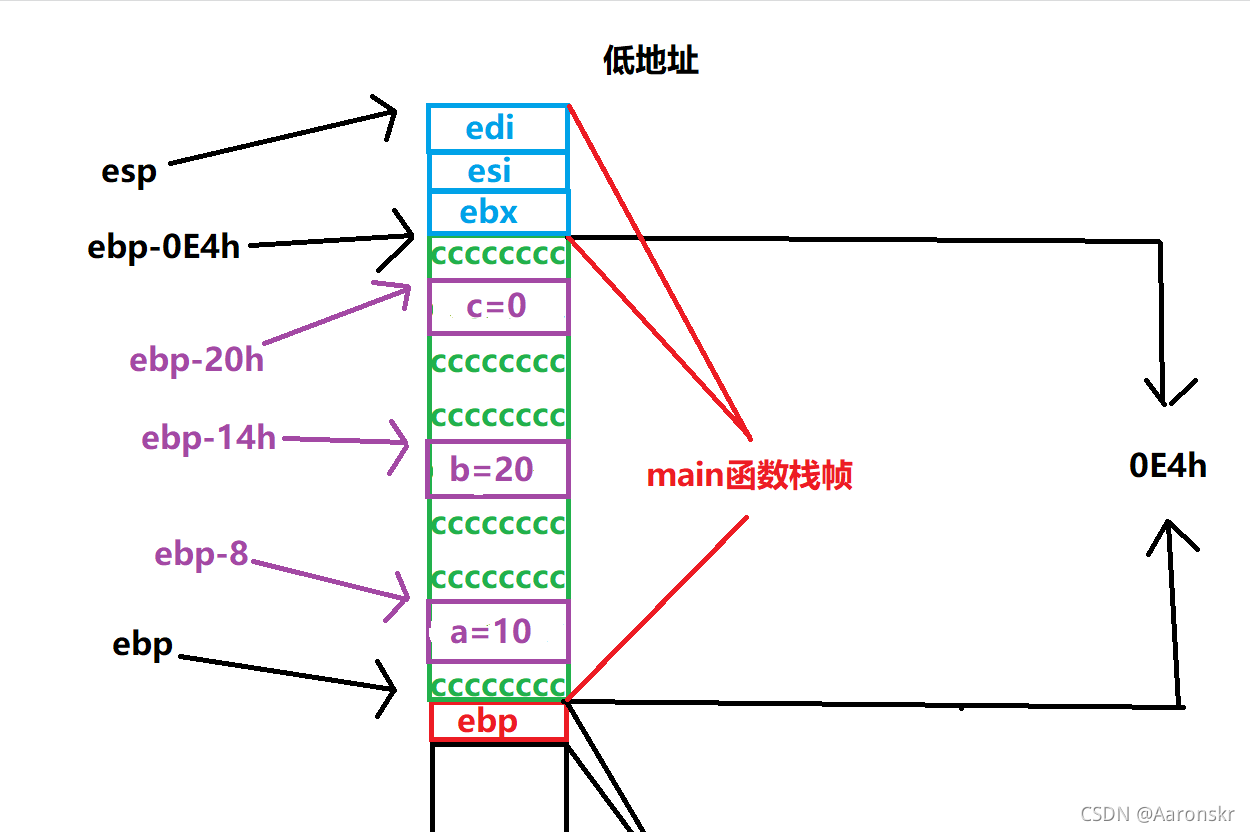

同上，將0賦給[ebp-20h]的位置，也就是為c變數開辟空間并賦值，

看起來似乎到了函式呼叫了，但其實不然，呼叫函式之前，先在主調函式內創建實參的臨時拷貝，再進行呼叫函式，接下來一一分析，

move               eax，dwor ptr [ebp-14h]

這句指令的意思是將[ebp-14h]位置存放的值賦給eax暫存器，

而我們可以看到：ebp - 14h的位置不就是我們剛剛創建的b變數嗎？

這個操作把實參b的值存放到了暫存器eax中，

下一指令：

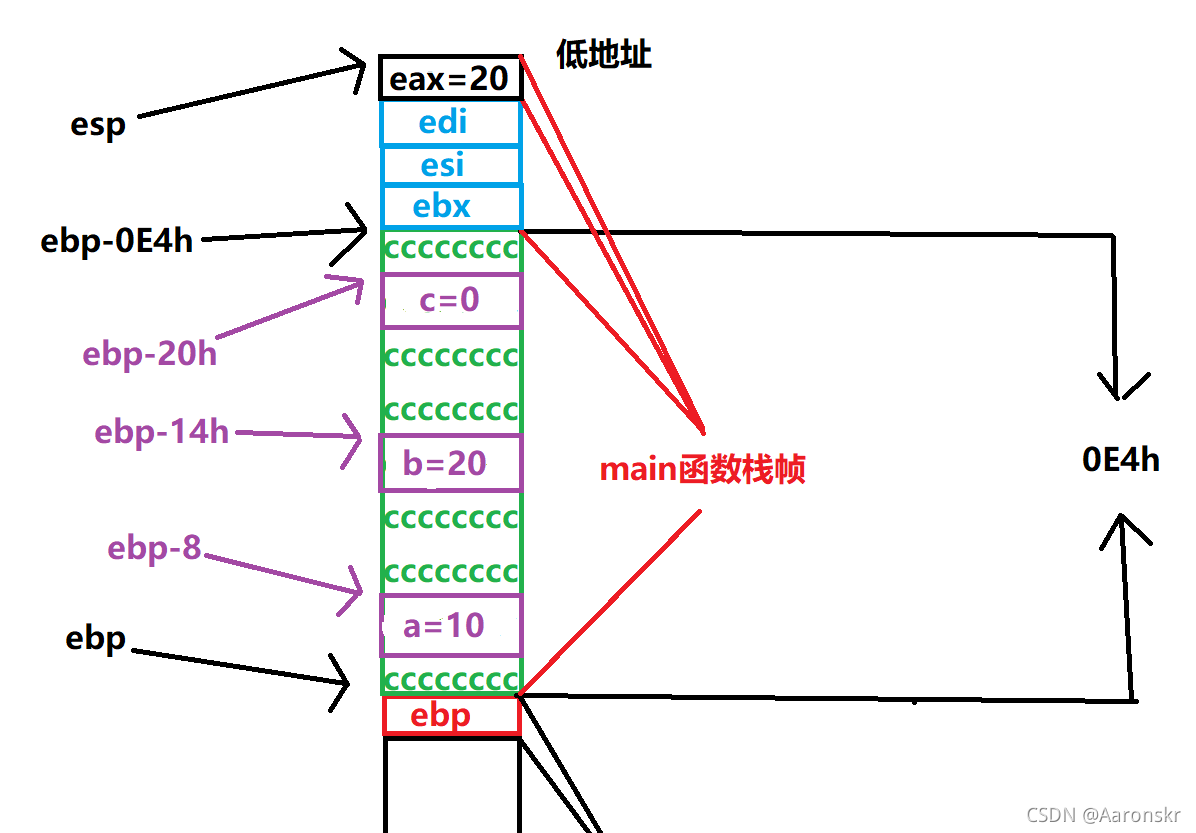

push               eax

將eax壓堆疊，這里我們記住eax中存放的值就是實參b的值，

move            ecx，dword ptr [ebp-8]
push             ecx

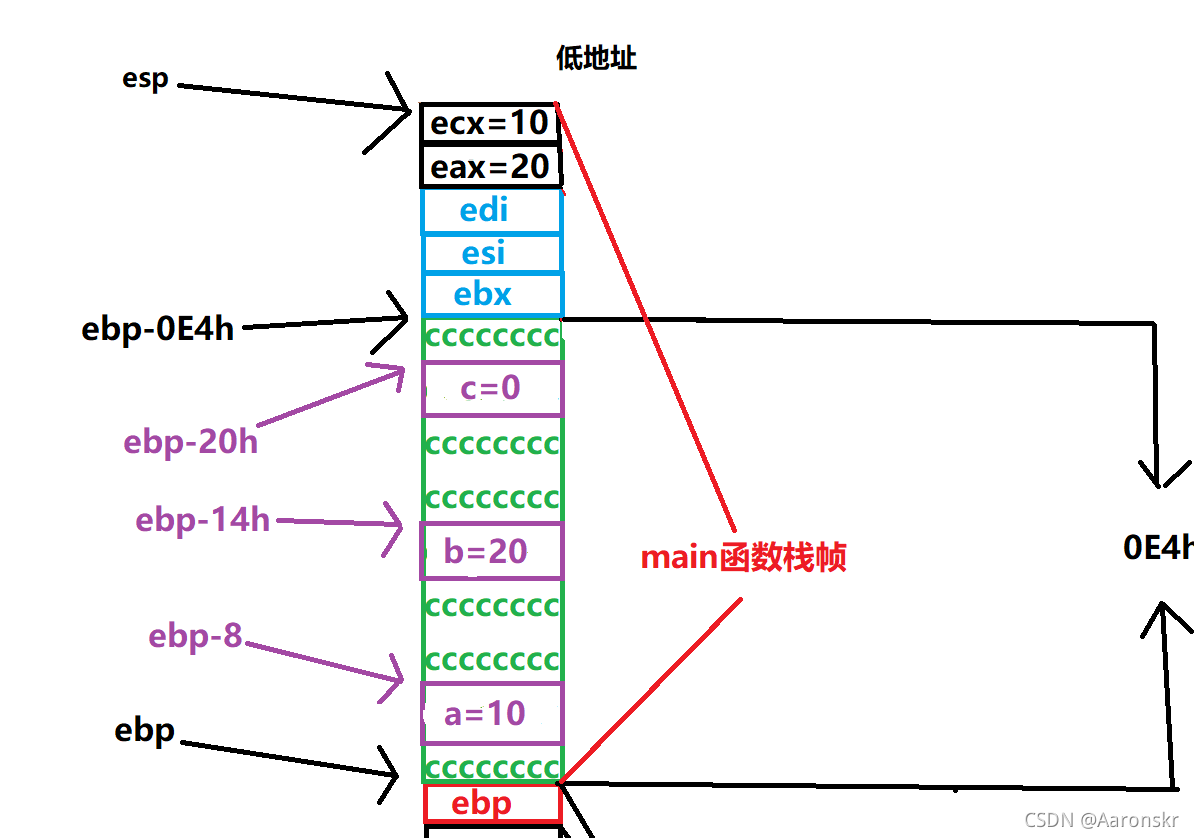

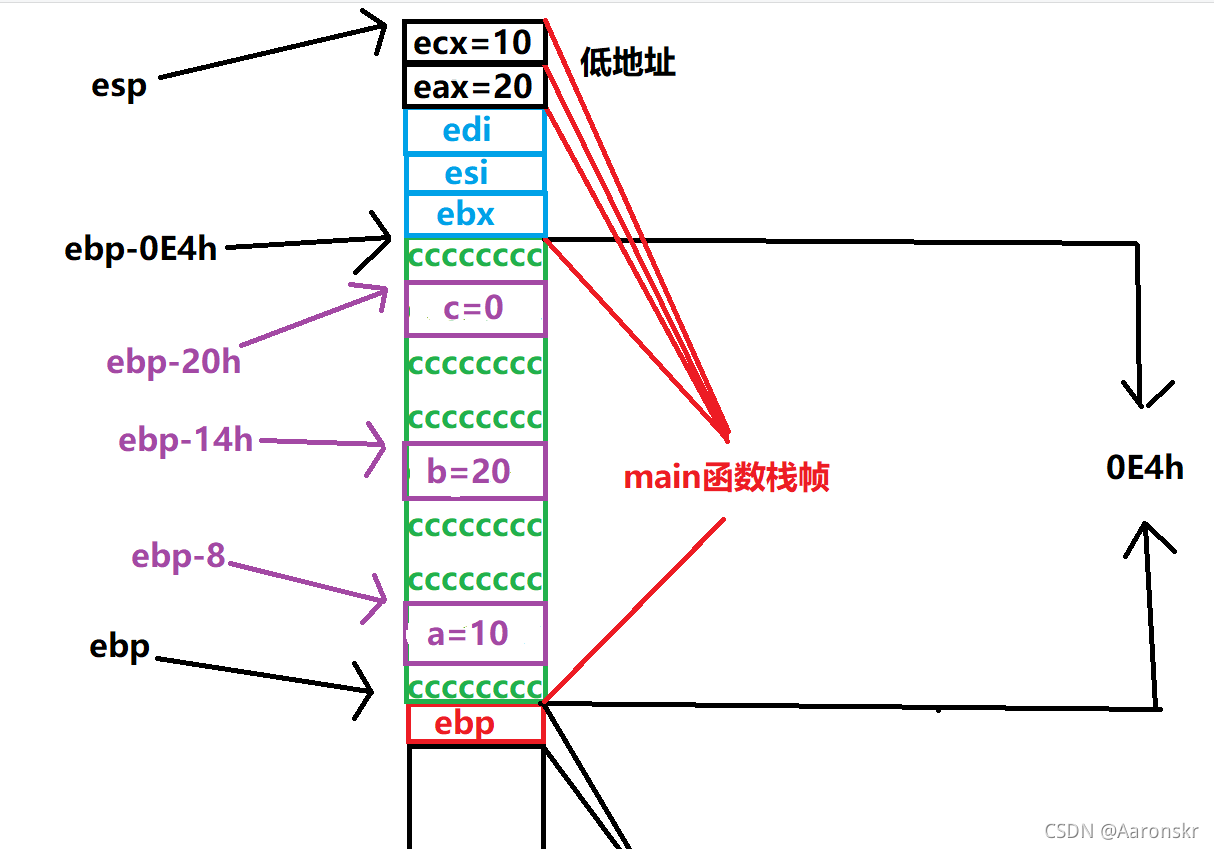

同上，將[ebp-8]位置的值放在ecx里，之后將ecx壓堆疊，

而ebp-8位置放的就是a變數，

執行到這里，其實就不難看出上面的操作其實是在給Add函式傳參，開辟兩個空間存放實參的臨時拷貝，

注意： 這里傳參的順序是先傳b后傳a，并且是在main函式的堆疊幀內部進行的，

👨Add函式堆疊幀的創建

在創建Add函式的函式堆疊幀之前，編譯器還做了一件事情：

call                             00B910E1

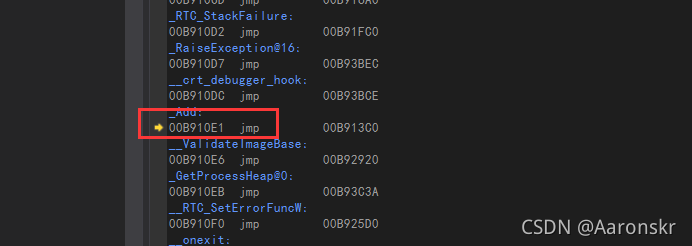

乍一看這個指令非常奇怪，但我們將除錯進行下去，直到call指令的時候按F11進行逐陳述句除錯，

會跳轉到這個步驟，

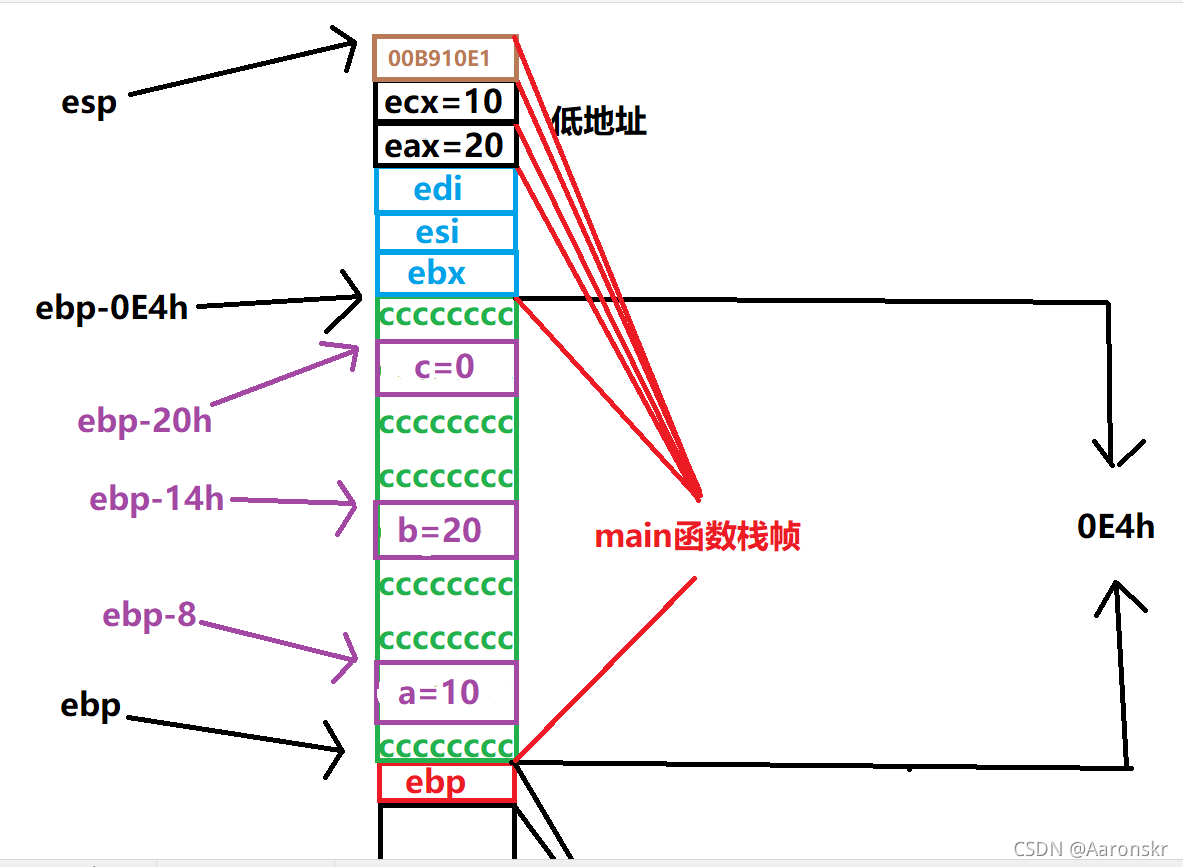

這就是call指令的下一條指令，編譯器把呼叫函式之后的下一條指令存放在堆疊上，將來被呼叫函式回傳之后，便可根據這個地址直接執行呼叫函式后需要執行的指令，

在這一點上就可以體現編譯器對函式堆疊幀的呼叫的嚴謹，

既要考慮到如何呼叫函式分配空間，也要考慮到函式呼叫結束怎么回到本該執行的下一條指令，

之后便開始對Add函式堆疊幀的創建，

---

🧑Add函式堆疊幀的創建

注意第一個操作：

push                 ebp

這里把ebp中存放的值進行壓堆疊，也就是說這個位置存放的是原來ebp所指向的位置，

這里給出標記： ebp:main

表示的是這里的ebp存放的是main函式堆疊底的位置，將來在pop這個值得時候將會把ebp直接彈回main函式堆疊底的位置，繼而繼續維護main函式，

接下來的操作和開辟main函式堆疊幀十分相似：

mov                   ebp，esp
sub                    esp，0CCh

先將esp指向的位置賦給ebp，這樣ebp就會和esp指向同一個位置，作為即將開辟堆疊幀的堆疊底，

再給esp減去0CCh的值，也就是往上偏移0CCh個位元組長度，十六進制0CCh轉化為十進制為204，這也就是編譯器為Add函式分配的函式堆疊幀的大小，

注： 堆疊幀空間分配是編譯器自行決定的，無法人為估測，

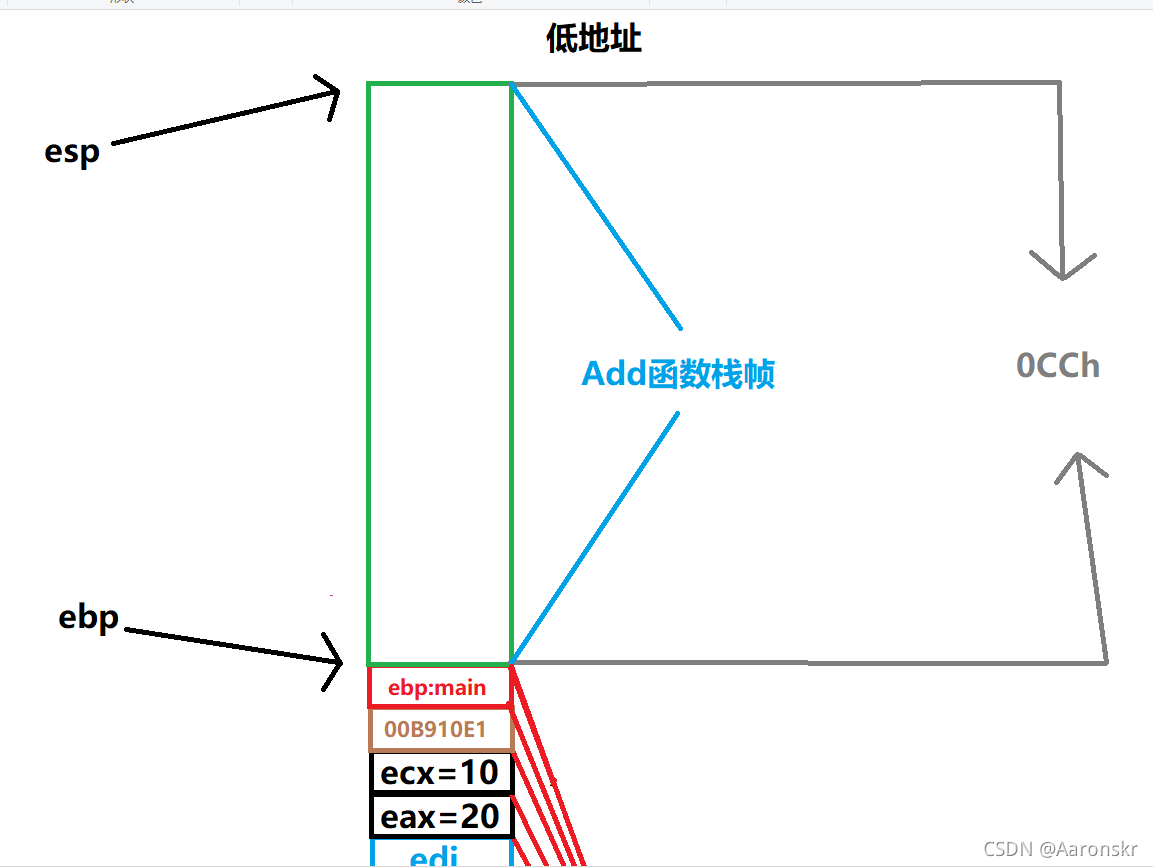

此時ebp到esp之間的部分就是編譯器為Add函式分配的函式堆疊幀，

---

👧Add函式堆疊幀的初始化

和main函式一樣，在函式堆疊幀創建完畢之后，會通過三個暫存器對函式堆疊幀

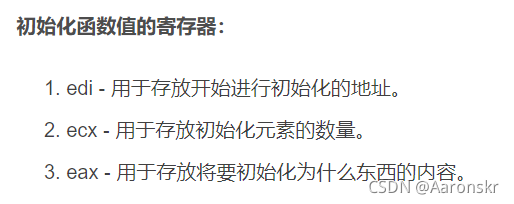

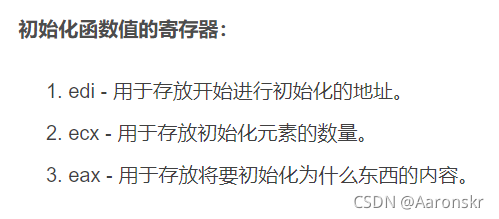

初始化，這里再次把暫存器作用給大家展示：

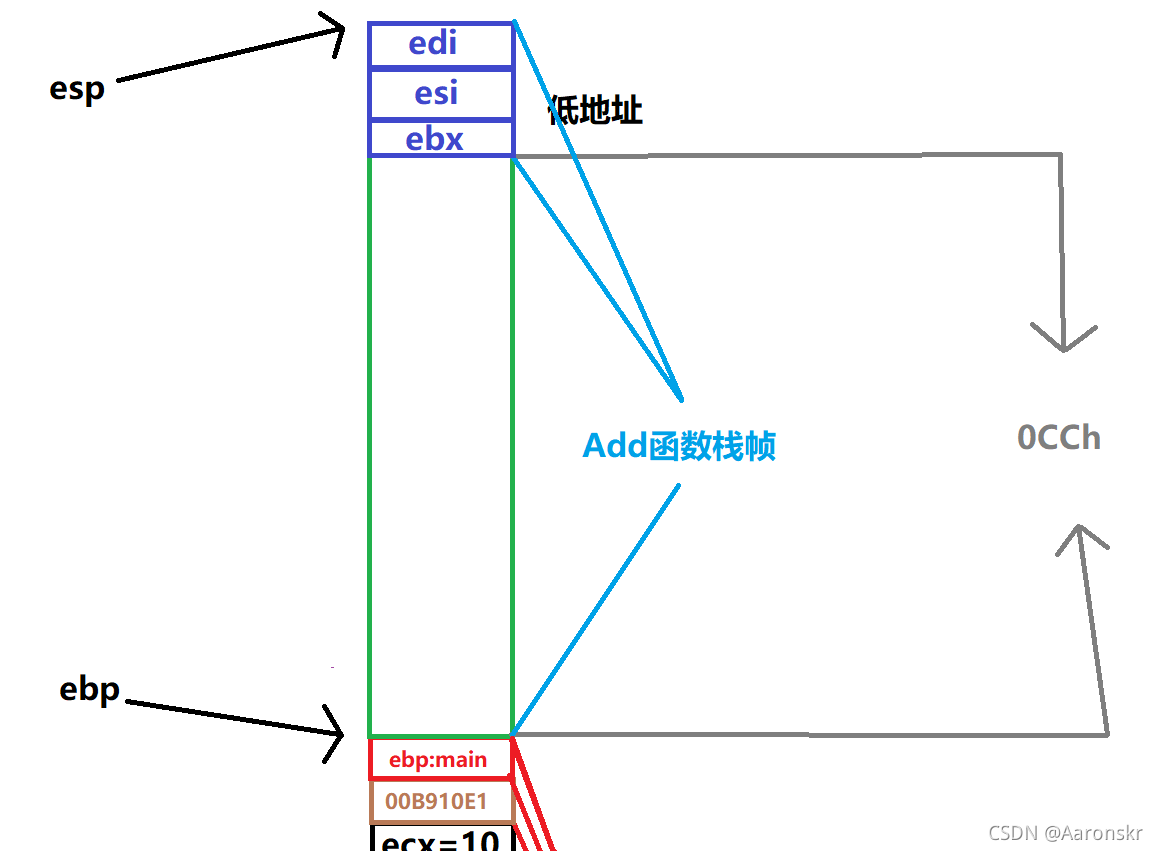

首先進行三個push指令

push              ebx
push              esi
push              edi

前面介紹過：

lea：load effective address（加載有效地址）

lea                          edi，[ebp+FFFFFF34h]
move                      ecx，33h
move                      eax，0CCCCCCCCh

指令的意思是：

1. 將[ebp+FFFFFF34]地址加載到暫存器edi中，
2. 將33h作為次數放進暫存器ecx中，
3. 將0CCCCCCCCh作為要初始化為的內容存放在eax中，

而FFFFFF34的二進制序列是：11111111111111111111111100110100

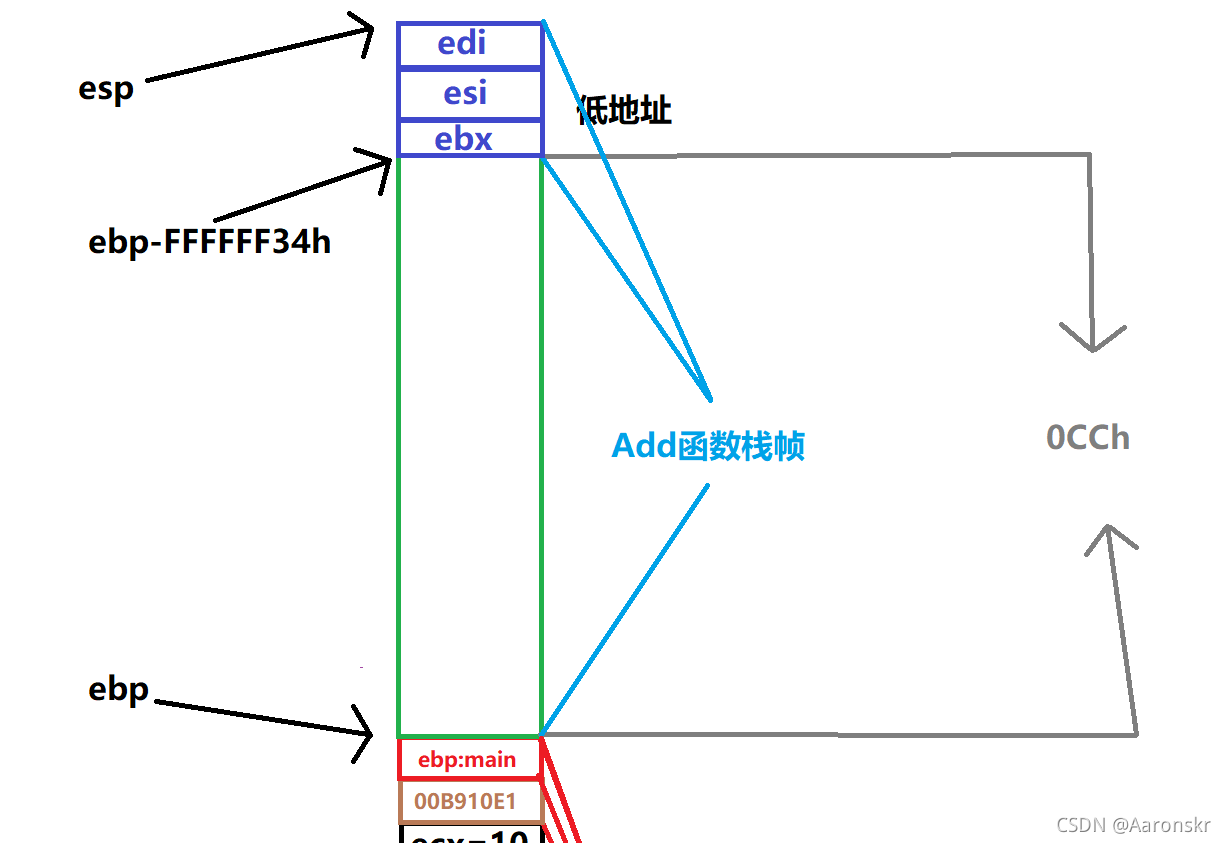

顯然，這是一個負數，所有ebp+FFFFFF34其實他的地址是在減小，所以此時存放的位置其實是可以計算得到的，

十六進制數33h的十進制形式為51，也就是要重復進行51次值覆寫，

覆寫值為0CCCCCCCCh，

rep stos           dword ptr es：[edi]

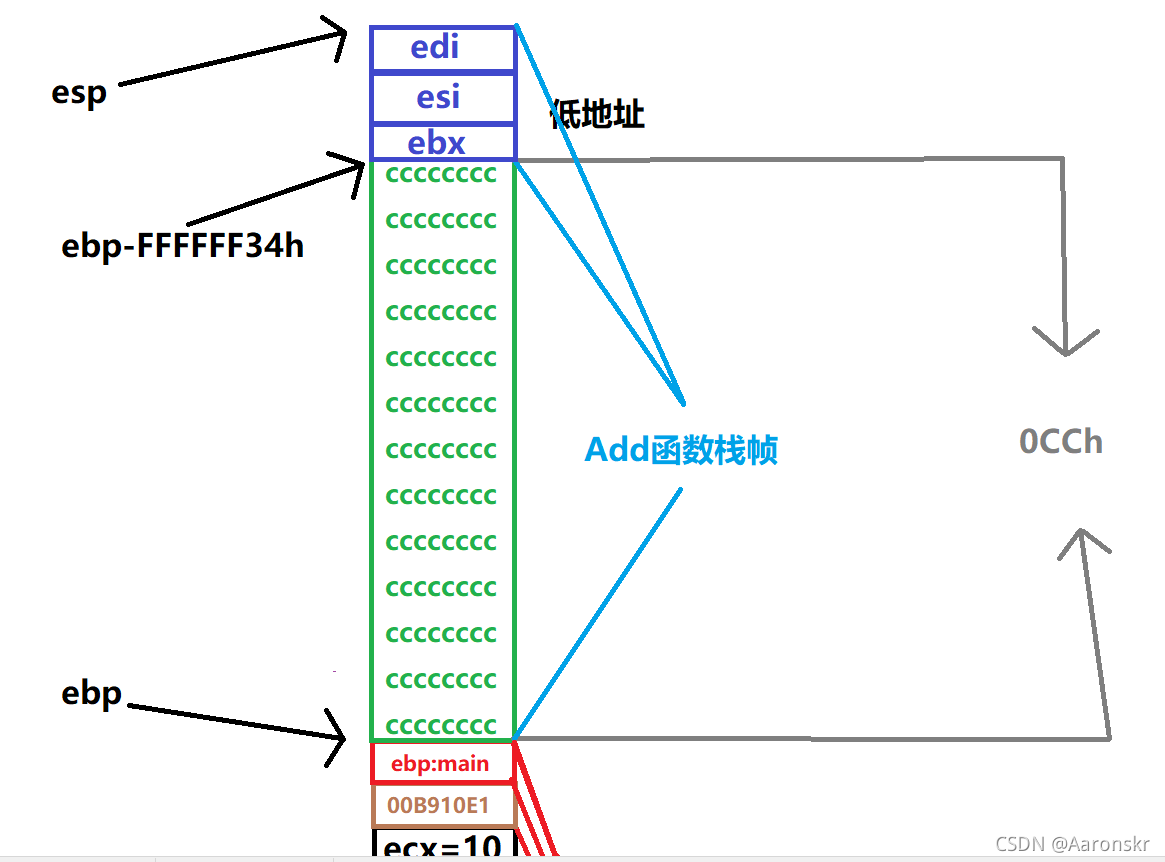

最后的指令就是從edi暫存器放的位置開始往下33h次進行值覆寫，覆寫內容為0CCCCCCCCh，

🎈Add函式實作加法運算

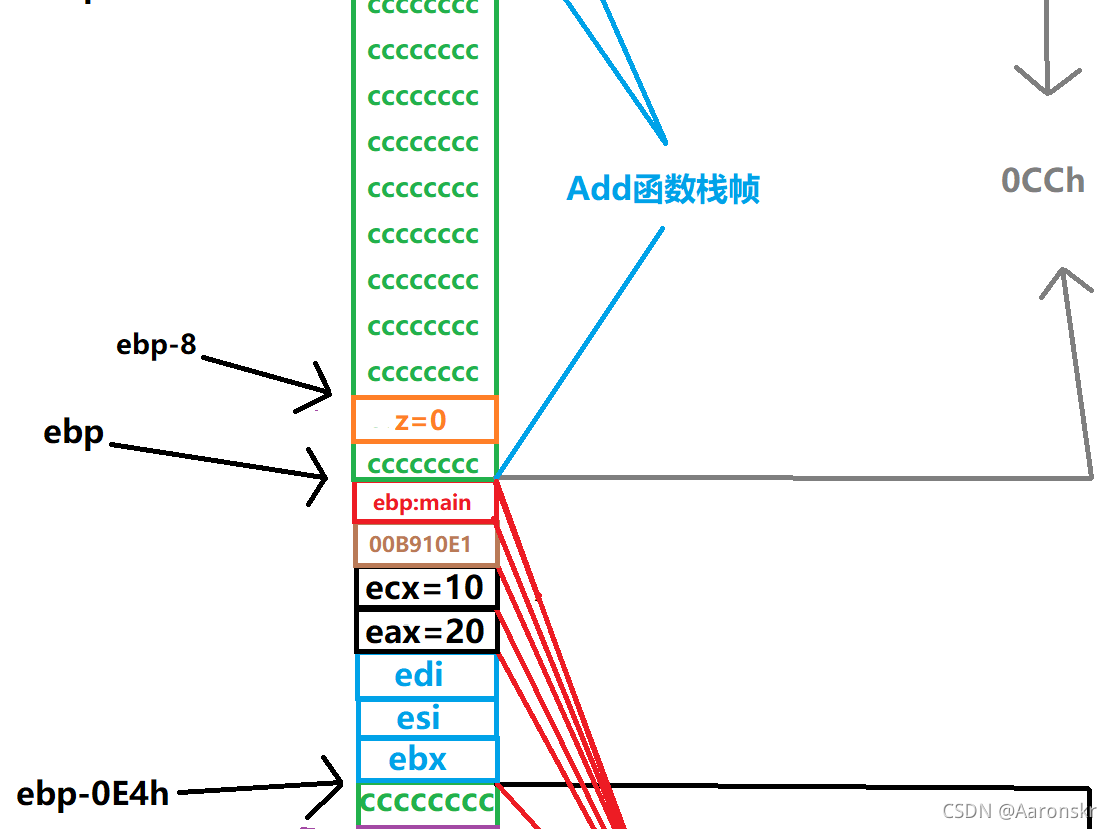

mov         dword ptr [edp-8]，0

這是開辟臨時變數的步驟，

將0賦給edp-8的位置，也就是給變數z開辟了一塊空間，

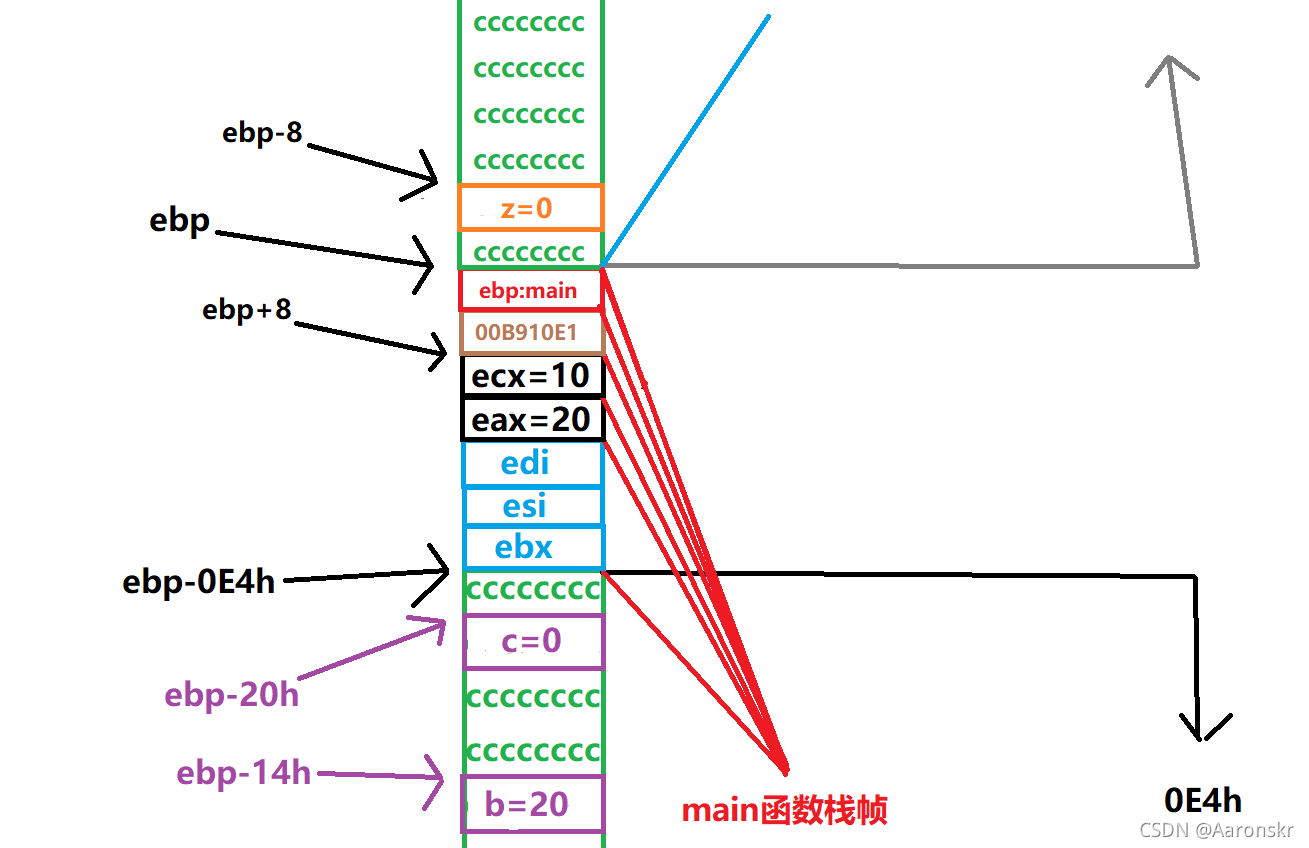

mov               eax，dword ptr [ebp+8]

將ebp+8位置的值放進暫存器eax中保存，

可以從圖上看到，ebp+8的位置時從main函式傳過來的實參臨時拷貝中的10，

此時

eax: 10

add                  eax，dword ptr [ebp+0Ch]

這里我們可以計算，0Ch轉換為十進制也就是12，所有ebp+12應該是從當前ebp位置往下數3個格子（因為一個格子是4個位元組），

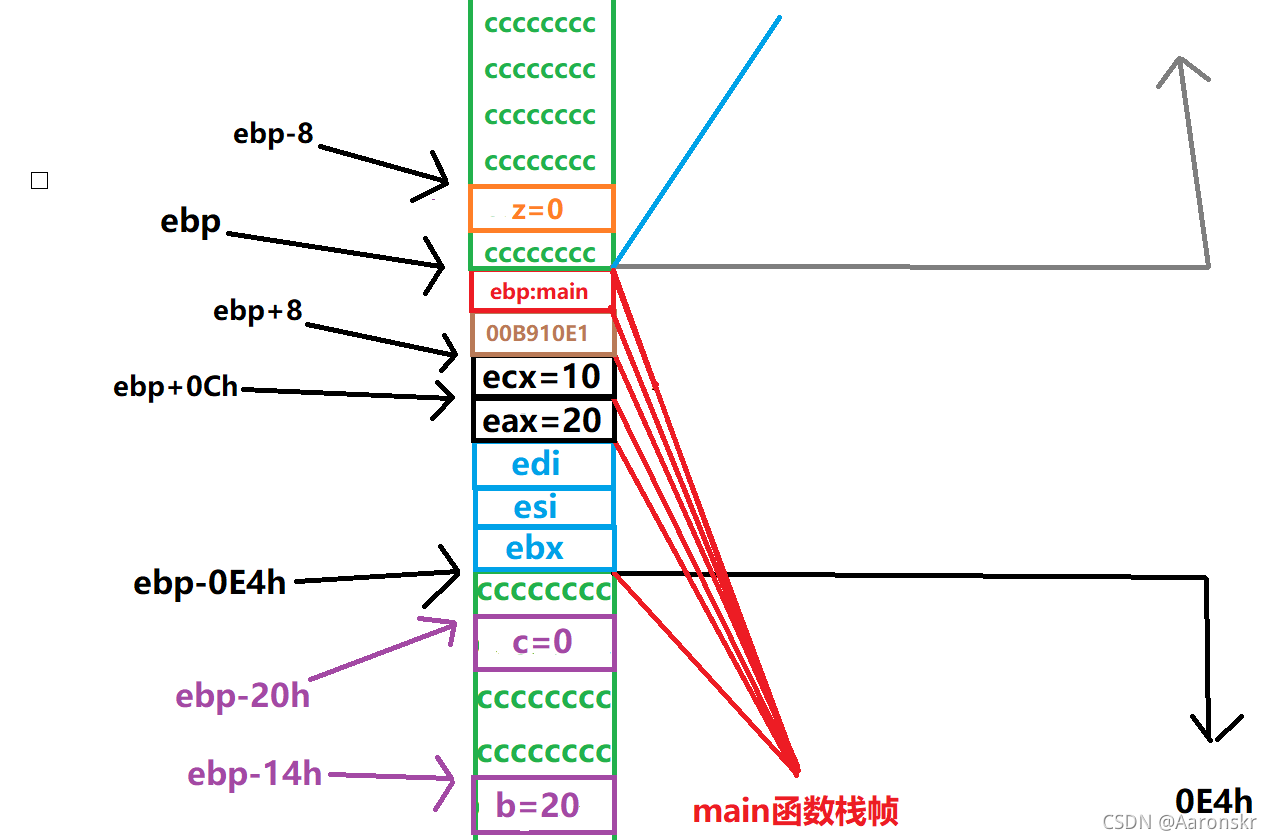

找到ebp+0Ch的位置:

將這里面的值加到暫存器eax中去：

此時

eax: 30

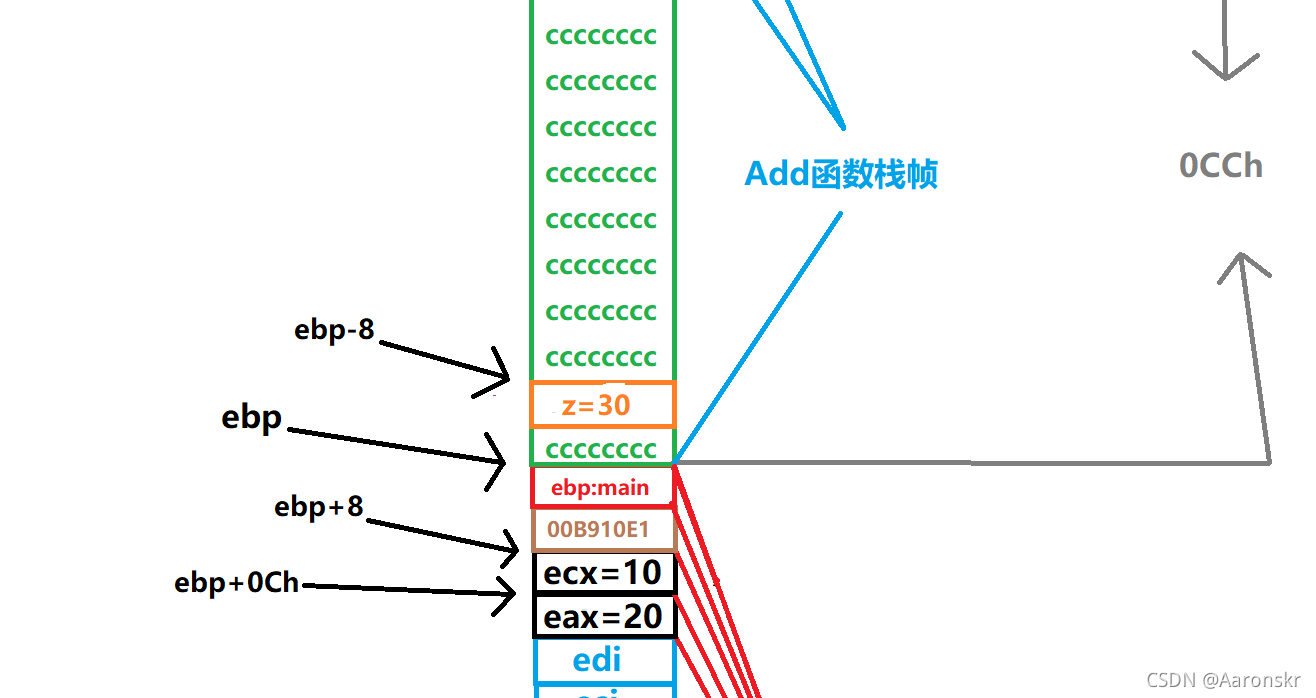

mov                      dword ptr [ebp-8]，eax

把暫存器eax里的值放進[ebp-8]的位置里，

此時就已經完成了計算功能，

🧨Add函式回傳值實作

函式功能實作之后，就要回傳函式值了，

mov                         eax，dword ptr [ebp-8]

指令：將[ebp-8]地址的值放進eax暫存器，也就是把剛才計算結果30存放進暫存器中，

🎆Add函式堆疊幀的銷毀

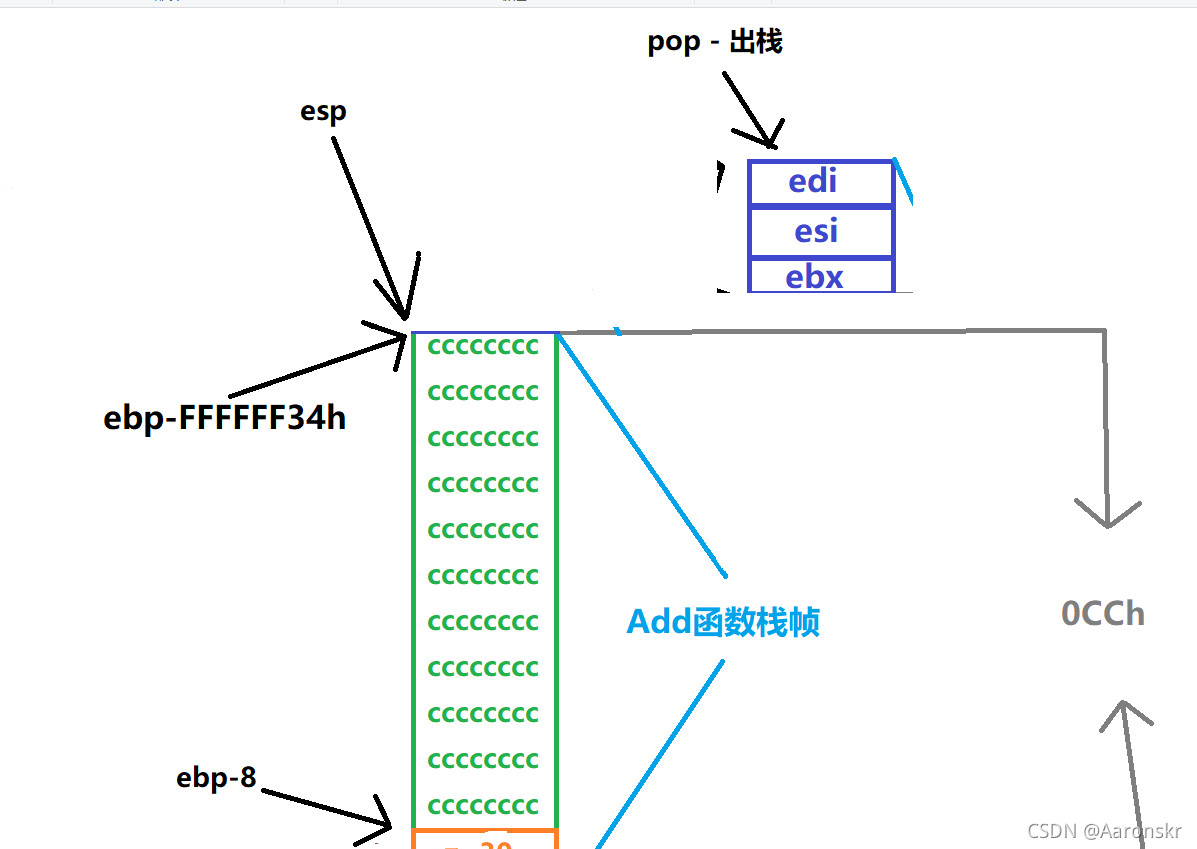

pop是出堆疊指令，把堆疊中的值彈出到指定的地方，

pop               edi
pop               esi
pop               ebx

連續三個pop，將之前初始化Add函式是壓堆疊的三個元素彈出，

三個元素出堆疊后，Add函式的堆疊幀隨之減少，esp所指向的位置也隨機發生更改，

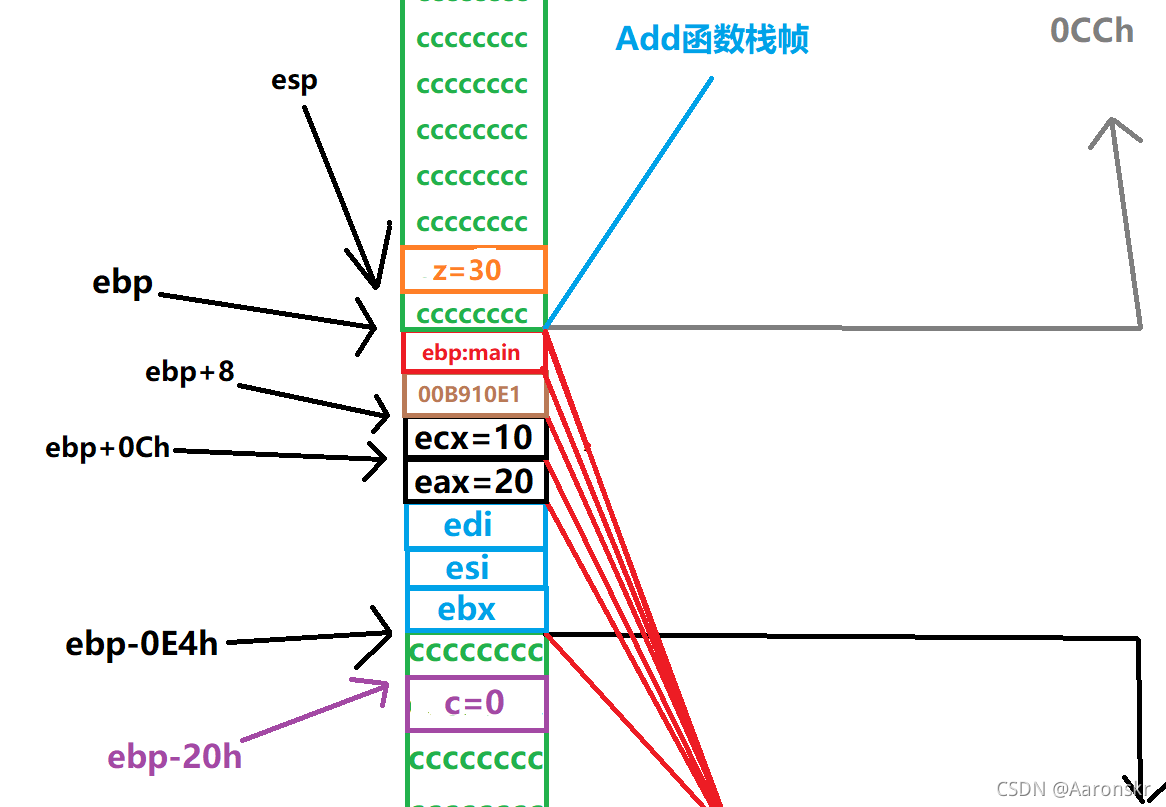

mov                               esp，ebp

和創建函式堆疊幀時的操作類似，但又不同，將ebp的值賦給esp，
即esp將會直接指向ebp指向的位置，

一旦執行完上面的操作指令，也就意味著esp，ebp兩個暫存器不再維護Add函式堆疊幀了，開辟的空間將全部返還給作業系統，

pop                           ebp

將堆疊頂的元素彈出到ebp位置，

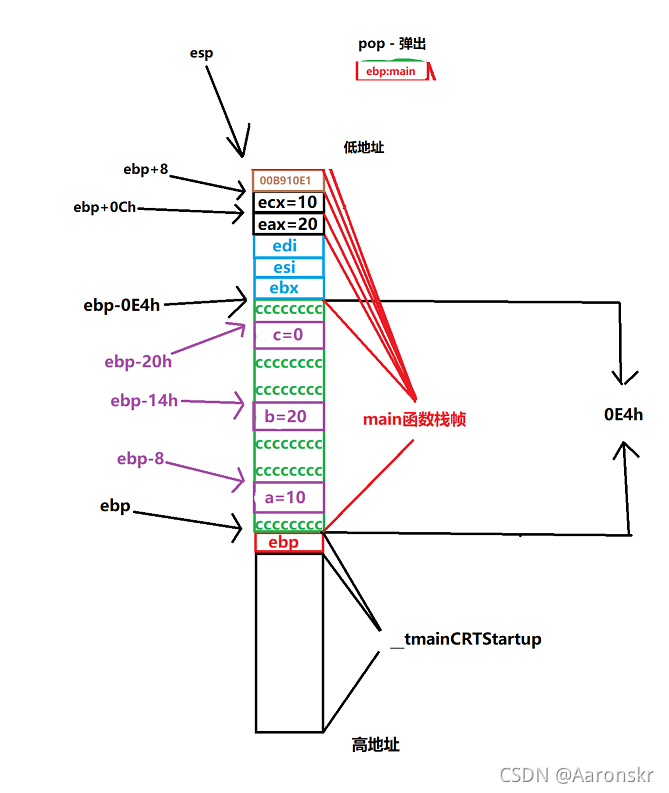

注意看這里的堆疊頂所放元素：

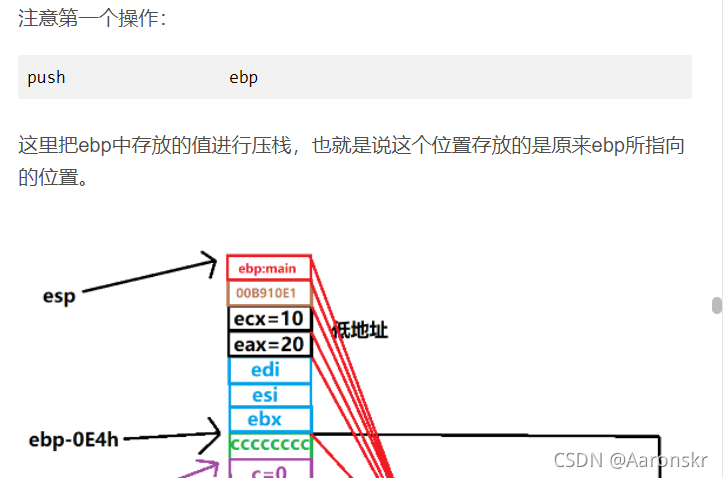

前文中已經提到過，這里壓堆疊ebp的用途，就是為了在銷毀Add函式之后ebp可以找到main函式堆疊底位置，繼而繼續維護main函式的堆疊幀，

所以這條指令將使ebp指向原main函式堆疊底，

此時Add函式堆疊幀已全部銷毀，

---

🎇回傳到main函式指令

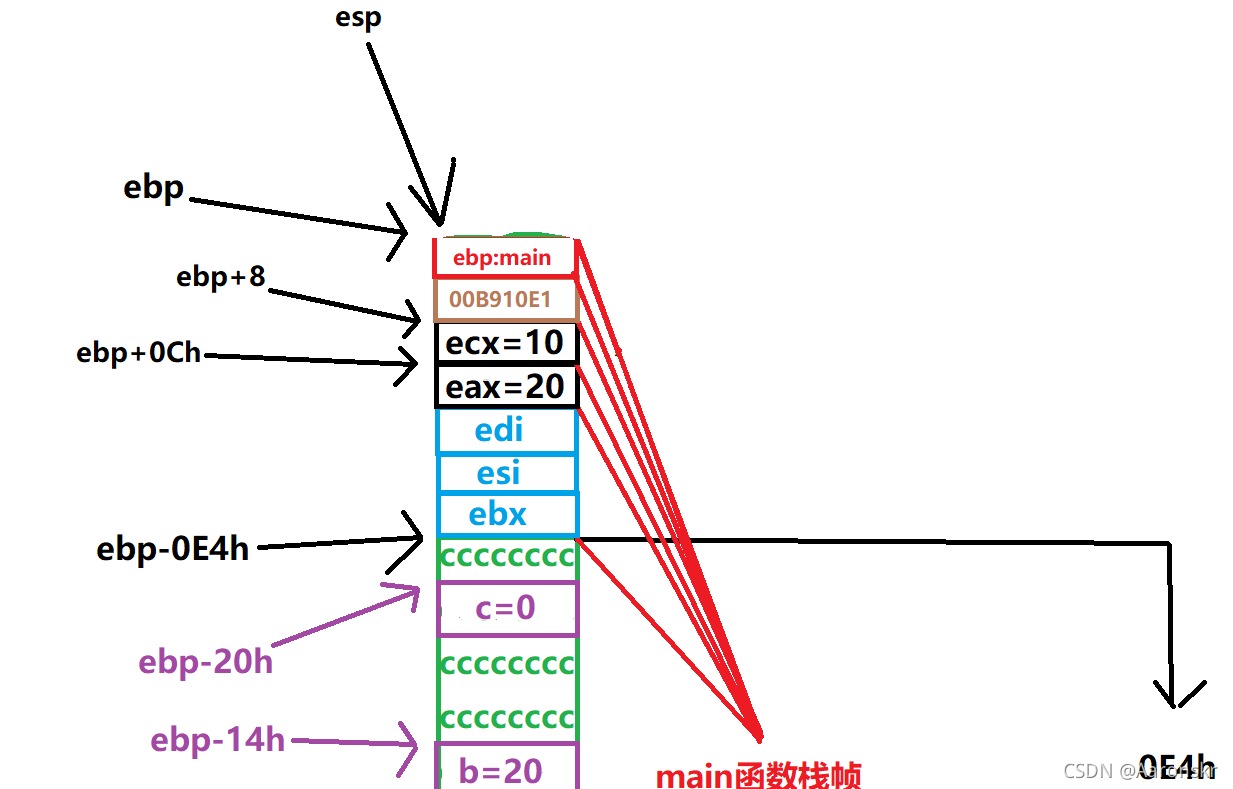

接下來esp就指向了00B910E1，

前文提到過，這是call呼叫指令的下一條指令，所以直接回傳到main函式的下一條指令，

現在在反匯編除錯按F10將直接從Add函式跳轉到main函式call指令的下一條指令，

add                          esp，8

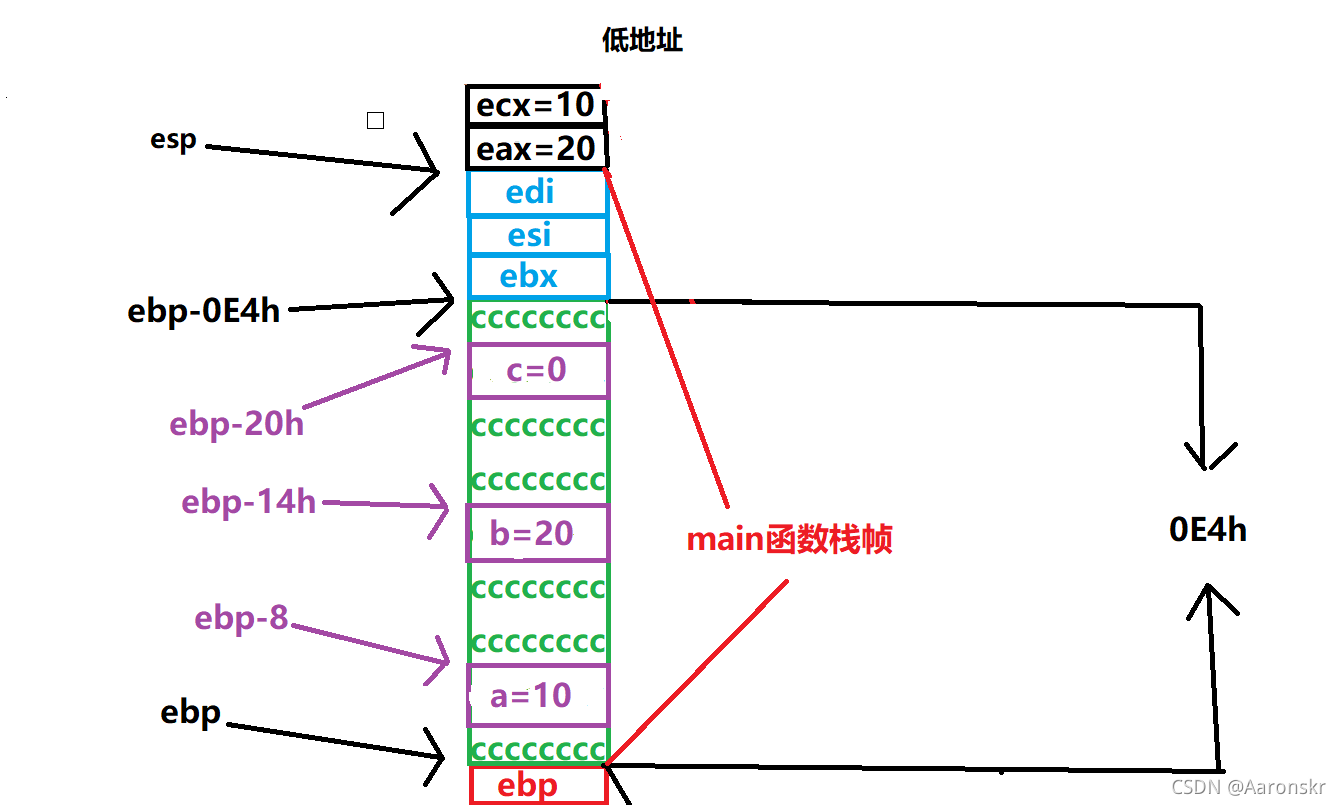

把8加給esp暫存器，讓其向下移動兩個單元格（一個格子4個位元組）

此時堆疊頂兩個元素就不再被維護，main函式的函式堆疊幀也隨之減少，

mov                           dword ptr [ebp-20h]，eax

將eax暫存器里的值賦給ebp-20h位置，eax是我們在Add函式里計算結束后存放的回傳值（30），ebp-20的位置時變數c的地址，

至此，Add函式的功能，堆疊幀開辟到結束就全部解釋完畢了，

🍕🍕總結

函式堆疊幀用到匯編語言的知識，用最底層的角度看待函式呼叫的關系，

文章開頭的幾個問題其實在閱讀到這的時候應該都能夠解決了，

請注意：搞清楚函式堆疊幀并不能讓你寫代碼更厲害，刷演算法更牛逼，函式堆疊幀僅僅是類似于修煉內功一樣的存在，理清楚底層的邏輯有助于我們思考一些比較復雜的問題，

例如遞回演算法，用函式堆疊幀的思想就很容易掌握，
